GEBRUIKSAANWIJZING FRITZ!Repeater 1750E AVM

Omvang van de levering en eigenschappen van het apparaat

•Vergroten van het draadloze WLAN-netwerk
•WLAN 802.11b/g/n in de 2,4 GHz-band
•WLAN 802.11ac/n/a in de 5-GHz-band

Status weergave

•Kwaliteit van het draadloze WiFi-signaal
•Verbindingstoestanden

LAN-bus

•Netwerkapparatuur per kabel verbinden
- Internetrouter per kabel verbinden

Veiligheid

• Gebruik de FRITZ!WLAN Repeater 1750E op een droge en stofvrije plaats zonder direct zonlicht en zorg voor voldoende ventilatie.
• FRITZ!WLAN Repeater 1750E is ontworpen voor het gebruikin gebouwen. Er mogen geen vloeistoff en in het inwendige van het apparaat binnendringen.
• Sluit de FRITZ!WLAN Repeater 1750E aan op een contactdoos die gemakkelijk bereikbaar is.
• Open de FRITZ!WLAN Repeater 1750E niet. Door openen en/of ondeskundige reparaties kunt u uzelf in gevaar brengen.
• Koppel de FRITZ!WLAN Repeater 1750E vóór het reinigen los van het stroomnet. Gebruik voor de reiniging een vochtige doek.

Dit is de FRITZ!WLAN Repeater 1750E

Deze snelle handleiding toont u de gebruiks- en bedieningsmogelijkheden van uw nieuwe FRITZ!WLAN Repeater 1750E. Uitgebreide informatie en technische gegevens vindt u in het handboek in PDF-formaat op onze website nl.avm.de/service.

De FRITZ!WLAN Repeater 1750E is een WiFi-repeater die de reikwijdte van uw WiFi-netwerk vergroot. Computer, tablet, smart-tv en andere WiFi-apparaten kunnen de FRITZ!WLAN Repeater 1750E als toegangspunt tot uw internetrouter en het thuisnetwerk gebruiken. In het thuisnetwerk van een FRITZ!Box neemt de FRITZ!WLAN Repeater 1750E automatisch de instellingen van de FRITZ!Box over. Met een FRITZ!Box vanaf FRITZ!OS 6.90 profiteert u bovendien van uitgebreide Mesh WiFi-functies. Meer informatie over de voordelen en inrichting van Mesh WiFi vindt u onder in het Engels en.avm.de/mesh-networking.

FRITZ!WLAN Repeater 1750E beschikt over een gebruikersinterface die u op alle aangesloten apparaten in een internetbrowser kunt openen.

Wij wensen u veel plezier met uw FRITZ!WLAN Repeater 1750E.

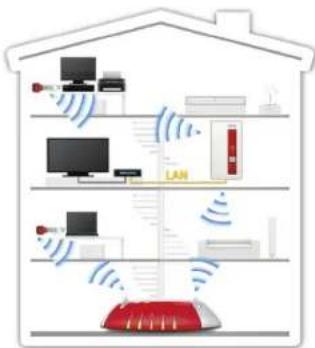

FRITZIWLAN Repeater 1750E in een thuisnetwerk.

Bedrijfsmodi

FRITZIWLAN Repeater 1750E kan in twee verschillende bedrijfsmodi werken:

Wireless bridge (WiFi-brug, vooraf ingesteld)

De WiFi-brug verbindt de FRITZ!WLAN Repeater 1750E via draadloze WiFi-verbinding met uw internetrouter. Computers en andere netwerkapparaten worden per draadloze WiFi-verbinding of met een LAN-kabel op de FRITZ!WLAN Repeater 1750E aangesloten. Lees de beschrijving vanaf pagina 70.

LAN-brug

De LAN-brug verbindt de FRITZ!WLAN Repeater 1750E per LAN-kabel met uw internetrouter. Computers en andere netwerkapparaten worden per WiFi-verbinding met de FRITZ!WLAN Repeater 1750E verbonden. De bedrijfsmodus LAN-brug kan eenvoudig worden ingericht in de gebruikersinterface van de FRITZ!WLAN Repeater 1750E. Raadpleeg hiervoor ook het handboek van de FRITZ!WLAN Repeater 1750E op nl.avm.de/service.

FRITZ!WLAN Repeater 1750E met een druk op de knop met WiFi verbinden

Vereisten (vooraf ingesteld en uitgevoerd in een FRITZ!Box)

• Draadloos basisstation geschikt voor WPS met de versleutelingsstandaard WPA of WPA2

• De SSID (naam van het WiFi-netwerk) van het WiFi-basisstation is op "zichtbaar" ingesteld en het MAC-filter is voor de eerste installatie uitgeschakeld.

• Sluit de FRITZ!WLAN Repeater 1750E aan op een contactdoos in de buurt van uw computer en uw WiFi-basisstation (bijv. de FRITZ!Box).

• Houd de "WPS"-knop op de FRITZ!WLAN Repeater 1750E ingedrukt. Led "WLAN" knippert.
• Druk binnen 2 minuten op de knop op uw WiFi-basisstation, WPS wordt gestart. Raadpleeg hiervoor de documentatie van dit apparaat. De FRITZ!WLAN Repeater 1750E neemt de SSID (netwerknaam) en de WiFi-net-werksleutel over van uw WiFi-basisstation en brengt een beveiligde WiFi-verbinding tot stand. Als de verbinding tot stand is gebracht, branden de leds "Power", "WLAN" en "≡".
• Sluit de FRITZ!WLAN Repeater aan op een contactdoos die zich ongeveer in het midden bevindt tussen uw WiFi-basisstation en de WiFi-apparaten waarvoor "het draadloze netwerk vergroot moet worden.

FRITZIWLAN Repeater 1750E is via WiFi met uw thuisnetwerk verbonden. Controleer de instellingen en voer zo nodig een update uit. Lees verder op pagina 70.

1

2

WiFi

4

Per wizard met WiFi verbinden

Voorwaarden

Het MAC-filter moet voor de eerste inrichting uitgeschakeld zijn. Bij een FRITZ!Box is dat de standaardinstelling.

Verbinding met de computer tot stand brengen

Sluit de FRITZ!WLAN Repeater 1750E aan op een contactdoos in de buurt van uw computer en uw WiFi-basisstation (bijv. de FRITZ!Box).

Start de WiFi-software op uw computer, selecteer het WiFi-netwerk van uw FRITZ!WLAN Repeater 1750E en start de verbindingsopbouw.

Voer de netwerksleutel in. In de FRITZ!WLAN Repeater 1750E is bij levering de netwerksleutel 00000000 (8 maal nul) ingesteld.

De computer brengt een verbinding met de FRITZIWLAN Repeater 1750E tot stand. Als de verbinding tot stand is gebracht, branden de leds "Power", "WLAN" en "☐".

Sluit de FRITZ!WLAN Repeater aan op een contactdoos die zich ongeveer in het midden bevindt tussen uw WiFi-basisstation en de WiFi-apparaten waarvoor het draadloze netwerk vergroot moet worden.

Inrichtingswizard starten

Start een internetbrowser en voer http://fritz.repeaterin de adresbalk in. De inrichtings-wizard verschijnt.

Een wizard voert u door het inrichten van de WiFi-verbinding tussen de FRITZ!WLAN Repeater 1750E en uw WiFi-basisstation.

FRITZ!WLAN Repeater 1750E is via WiFi met uw thuisnetwerk verbonden. Controleer de instellingen en voer zo nodig een update uit. Lees verder op pagina 71.

FRITZ!WLAN Repeater in het thuisnetwerk

In het thuisnetwerk van een FRITZ!Box werken uw FRITZ!-apparaten erg gemakkelijk en handig samen.

Aan een FRITZ!Box met FRITZ!OS 6.90

- Bij de aanmelding aan FRITZ!Boxen met FRITZ!OS 6.90 en hoger neemt FRITZ!WLAN Repeater 1750E automatisch de WiFi-instellingen van de FRITZ!Box over.

- Als de instellingen in de FRITZ!Box gewijzigd worden, neemt FRITZ!WLAN Repeater de wijzigingen automatisch over.

- Updates voor FRITZ!WLAN Repeater kunt u rechtstreeks in de FRITZ!Box-gebruikersinterface onder "Thuisnetwerk / Thuisnetwerkoverzicht" doorvoeren.

- FRITZ!WLAN Repeater 1750E profiteert van uitgebreide mesh WiFi-functies. Neem hiervoor de instructies op en.avm.de/mesh-networking.

Aan een FRITZ!Box met FRITZ!OS tot 6.6x

- Bij de aanmelding aan FRITZ!Boxen met FRITZ!OS tot 6.6x neemt FRITZ!WLAN Repeater automatisch de WiFi-instellingen van de FRITZ!Box over.

- Updates voor FRITZ!WLAN Repeater

1750E kunt u in de FRITZ!Box-gebruikersinterface onder "Thuisnetwerk / Thuisnetwerkoverzicht" doorvoeren.

Aan een WiFi-basisstation van een andere fabrikant

• Bij de aanmelding via WPS aan een WiFi-basisstation neemt FRITZ!WLAN Repeater de SSID (netwerknaam) en de WiFi-netwerksleutel over van het WiFi-basisstation.
• Updates voert u rechtstreeks uit in de gebruikersinterface van uw FRITZ!WLAN Repeater onder "Systeem / Update".

De gebruikersinterface van de FRITZ!WLAN Repeater kunt u op alle aangesloten apparaten openen met het IP-adres, die uw WiFi-basisstation heeft toegewezen aan de repeater.

Controleer daarom eerst in de gebruikersinterface van uw WiFi-basisstation, welk IP-adres aan FRITZ!WLAN Repeater 1750E toegewezen is en voer dit IP-adres vervolgens in de adresbalk van een internetbrowser in.

Raadpleeg de documentatie van uw WiFi-basisstation.

Toets en leds

De leds geven de bedrijfstoestand van de FRITZ!WLAN Repeater 1750E aan

	brandt knippert
	Kwaliteit van het WiFi-signaal	Verbinding met het WiFi-basisstation is onderbroken
Power	FRITZ!WLAN Repeater 1750E is klaar voor gebruik	● FRITZ!WLAN Repeater 1750E wordt gestart ● FRITZ!OS wordt bijgewerkt
WLAN	WiFi-functie actief	● WPS wordt uitgevoerd; snel knipperen: WPS moest worden afgebroken ● Mesh WiFi wordt geactiveerd ● De WiFi-instellingen worden overgenomen
LAN	Netwerkapparatuur aan-gesloten
alle		Fabrieksinstellingen worden geladen

Met de "WPS"-toets bedient u de FRITZ!WLAN Repeater 1750E:

	"WPS"-toets indrukken
WPS starten / mesh WiFi activeren	1 seconde
Met andere basis verbinden	6 seconden
Fabrieksinstellingen	15 seconden

Technische gegevens

• Afmetingen: 76,5 x 155 x 62,6 mm
  ● Bedrijfsspanning: 230 V, 50 Hz, A/C
  Bedrijfstemperatuur: 0 °C - 40 °C
  ● Werkelijk vermogen (max): 5,5 W
  ● Werkelijk vermogen (∅): 3,3 W
  Gewicht: 151 g
  ● Gigabit-ethernet: netwerkaansluiting via RJ45-bus (10/100/1000 Base-T)
• 6 antennes, geïntegreerd
• WLAN: Dual-WLAN AC + N (2,4 en 5 GHz tegelijk)
• WiFi: 802.11ac en 802.11n neerwaarts compatibel met 802.11g/b en a
• WiFi: tot 1300 Mbit/s (5 GHz), tot 1750 Mbit/s (2,4 GHz) (bruto, de haalbare bruikbare doorvoersnelheden liggen onder deze waarden)
  WPA, WPA2 (802.11i)
  Uitgebreide technische gegevens vindt u in het handboek van de FRITZ!Box.

Draadloze frequenties en zendvermogen

- WiFi 2,4 GHz reikwijdte: 2,4 GHz – 2,483 GHz, maximaal 100 mW

- WiFi 5 GHz reikwijdte: 5,15 GHz – 5,35 GHz, maximaal 200 mW, evenals 5,47 GHz – 5,725 GHz, maximaal 1000 mW

- Op de 5GHz-band voor WiFi is de reikwijdte van 5,15 GHz tot 5,35 uitsluitend bestemd voor gebruik binnenshuis. Deze beperking of verplichting geldt in de EU-lidstaten AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Systeemvereisten

● WiFi-basisstation conform IEEE 802.11ac (tot 1300 Mbit/s, 5 GHz); of IEEE 802.11n (tot 450 Mbit/s, 2.4 GHz)
- Neerwaarts compatibel met WLAN 802.11g, b en a
● Dual-WiFi AC + N (2,4 GHz en 5 GHz) tegelijk
- Voor uitgebreide mesh-functies: FRITZ!Box met FRITZ!OS vanaf 6.90
- Voor WPS-functie: met WPS uitge-rust WiFi-basisstation met actuele fi rmware
- Voor eerste inrichting WiFi zonder WPS: WiFi client die de versleutelingsnorm WPA ondersteunt
- Voor WiFi installatie met installatie assistent: Een computer met internet-toegang, Windows 10, Windows 8, of 7
- Voor eerste WiFi-inrichting: indien actief, moet het MAC-adres van de FRITZ!WLAN Repeater als uitzondering worden ingevoerd in het MAC-adresfi liter van het WLAN-basisstation

Diagnose en onderhoud

De FRITZ!WLAN Repeater stuurt diagnosegegevens door aan AVM, die ons ondersteunen bij het verder ontwikkelen van het product. Hierdoor profi teert u direct van optimaliseringen en updates van FRITZIOS. Meer informatie vindt u in de helpfunctie van de gebruikersinterface onder http://fritz.repeater

Juridische informatie

Juridische informatie en geldende licentiebepalingen vindt u in de gebruikersinterface onder "Help / Juridische informatie" [Help / Legal Notice].

EG-verklaring van overeenstemming

CE Hiermee verklaart AVM dat het apparaat overeenstemt met de fundamentele vereisten en de andere relevante voorschriften van de richtlijnen 2014/53/EU, 2009/125/EG en 2011/65/EU.

De volledige versie van de CE-conformiteitsverklaring is in het Engels te vinden op http://en.avm.de/ce

Afvoer

FRITZ!WLAN Repeater 1750 en kabels mogen overeenkomstig de Europese wetgeving niet met het huisvuil worden afgevoerd. Breng

de apparatuur daarom na gebruik naar een inzamelpunt in uw gemeente.

Fabrieksgarantie

Als producent van dit originele product bieden wij u een garantie van 5 jaar op de hardware. De garantieperiode gaat in vanaf de datum dat de eerste eindverbruiker het product heeft aangeschaft. U kunt de garantieperiode aantonen door het overleggen van de originele factuur of vergelijkbare documenten. Uw garantierechten uit het koopcontract en uw wettelijke rechten worden niet beperkt door deze garantie.

Binnen de garantieperiode verhelpen wij defecten van het product die aantoonbaar zijn veroorzaakt door materiaal- of productiefouten. Wij zijn helaas niet aansprakelijk voor gebreken ten gevolge van niet-reglementaire installatie, onvakkundige omgang, niet-na-leving van het handboek, normale slijtage of defecten in de systeemomgeving (hard- of software van derden). Wij kunnen kiezen tussen reparatie en een vervangende levering. Andere claims dan de in deze garantievoorwaarden genoemde rechten op het verhelpen van defecten aan het product maken geen deel uit van deze garantie.

Wij garanderen u dat de software in overeenstemming is met de algemene specificaties, maar niet dat de software voldoet aan uw persoonlijke wensen. Wij vergoeden geen verzendkosten. Vervangen producten worden weer ons eigendom. Garantievergoedingen zorgen niet voor een verlenging of hernieuwde ingang van de garantieperiode. Wanneer wij een garantieclaim afwijzen, verjaart deze claim uiterlijk zes maanden na onze afwijzing.

Op deze garantie is Duits recht van toepassing, met uitzondering van het verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (CISG).
