MANUAL DE USUARIO FRITZ!Repeater 1750E AVM

Volumen del embalaje y características del dispositivo

- Restaurar la configuración original de fábrica

Red inalámbrica

•Ampliar el alcance de la red WiFi

• WiFi 802.11b/g/n en la banda de 2,4 GHz

• WiFi 802.11ac/n/a en la banda de 5 GHz

Visualización del estado

• Calidad de la señal inalámbrica

-Estados de la conexión

Boca de conexión LAN

- Conectar dispositivos de red con un cable

- Conectar el router con un cable

Seguridad

- Coloque el FRITZ!WLAN Repeater 1750E en un lugar seco y libre de polvo, donde no reciba la luz directa del sol y asegúrese de que tenga ventilación sufi ciente.

- EL FRITZ!WLAN Repeater 1750E ha sido diseñado para la utilización en el interior de edificios. No permita que entre ningún tipo de líquido al interior del dispositivo.

- Conecte el FRITZ!WLAN Repeater 1750E a una toma de corriente cercana.

- No abra el caparazón del FRITZ!WLAN Repeater 1750E. El abrirlo y/o la manipulación por parte de personal no especializado puede poner en peligro a los usuarios.

- Si desea limpiar el FRITZ!WLAN Repeater 1750E, desconéctelo primero de la alimentación eléctrica. Para la limpieza utilice un paño húmedo.

Este es el FRITZ!WLAN Repeater 1750E

Esta guía rápida le mostrará la aplicación y opciones de uso del nuevo FRITZIWLAN Repeater 1750E. Si desea mayor información y especificaciones técnicas, consulte el manual en inglés en formato PDF en nuestro sitio web en.avm.de/servicw.

El FRITZ!WLAN Repeater 1750E es un repetidor inalámbrico, que amplia el alcance de una red WiFi. Ordenadores, tablets, "Smart TV" y otros dispositivos WiFi podrán utilizar el FRITZ!WLAN Repeater 1750E como punto de acceso a su router y a su red doméstica. En la red doméstica de un FRITZ!Box el FRITZ!Repeater 1750E adoptará automáticamente la configuración del FRITZ!Box. En un FRITZ!Box a partir de la versión 6.90 del FRITZ!OS tendrá también los beneficios de una mejor funcionalidad de la red WiFi Mesh. Para obtener mayor información sobre los beneficios y la configuración de WiFi Mesh, consulte la página en.avm.de/mesh-networking (solo en inglés).

El FRITZ!WLAN Repeater 1750E tiene una interfaz de usuario, que se podrá abrir desde cualquiera de los dispositivos conectados con ayuda de un navegador web.

¡Esperamos que aproveche al máximo y disfrute todas las ventajas que le ofrece su FRITZ!WLAN Repeater 1750E!

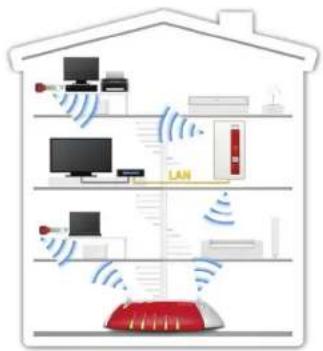

FRITZIWLAN Repaater 1750E en una red doméstica

Modos de empleo

Podrá utilizar el FRITZ!WLAN Repeater 1750E de dos modos diferentes:

Puente WiFi (preconfi gurado)

A través de un puente WiFi se conectará el FRITZ!WLAN Repeater 1750E a través de la red inalámbrica con su router de Internet. Ordenadores y otros dispositivos de red se podrán conectar al FRITZ!WLAN Repeater 1750E de manera inalámbrica o con ayuda de un cable LAN. Lea las instrucciones a partir de la página 34.

Puente LAN

A través de un puente LAN se conectará el FRITZ!WLAN Repeater 1750E a través de un cable LAN con su router de Internet. Ordenadores y otros dispositivos de red se podrán conectar al FRITZ!WLAN Repeater 1750E a través de la red inalámbrica. El modo de operación puente LAN podrá ser ajustado en la interfaz de usuario del FRITZ!WLAN Repeater 1750E. Tenga para ello en cuenta las indicaciones que podrá leer en el manual de usuario en inglés del FRITZ!WLAN Repeater 1750E, que encontrará en el vínculo siguiente en.avm.de/service.

FRITZ!WLAN Repeater 1750E: conectarse a la red inalámbrica pulsando un botón

Requisitos previo (preestablecidos y cumplidos en un FRITZ!Box)

• El punto de acceso inalámbrico compatible con WPS tiene que soportar el estándar de cifrado WPA o WPA2.

• El SSID (nombre de la red inalámbrica) de la estación base WiFi tiene que ser "visible" y el fi ltro de direcciones MAC no debe estar activo.

• Conecte el FRITZ!WLAN Repeater 1750E a una toma eléctrica cerca a su estación base inalámbrica base (por ejemplo su FRITZ!Box).

• Pulse el botón "WPS" en el FRITZ!WLAN Repeater 1750E. El led "WLAN" comenzará a parpadear.
• Antes de que transcurran 2 minutos presione el botón "WLAN" en la estación base que debe iniciar la conexión WPS. Tenga para ello en cuenta las recomendaciones que encontrará en la documentación del dispositivo. El FRITZ!WLAN Repeater 1750E asume el nombre SSID y la clave de red WiFi de su estación base y establece automáticamente la conexión inalámbrica. Una vez se haya establecido la conexión los ledes "Power", y "WLAN" permanecerán encendidos.
• Conecte el FRITZ!WLAN Repeater en una toma de corriente, que se encuentre aproximadamente a la misma distancia de la estación base inalámbrica y de los dispositivos inalámbricos de la red WiFi se desee ampliar.

El FRITZ!WLAN Repeater 1750E vía WiFi a su red doméstica. Verifique la configuración y actualice el repetidor, si es necesario. Lea para ello la información en la página 34.

1

2

3

4

Conectar a la red WiFi con ayuda del asistente

Requisitos previos

Para la configuración inicial tendrá que desactivar el filtro de direcciones MAC. Está opción se encuentra activa en FRITZ!Box.

Establecer conexión con el ordenador

Conecte el FRITZ!WLAN Repeater 1750E a una toma eléctrica cerca a su estación base inalámbrica base (por ejemplo su FRITZ!Box).

Abra el programa para la conexión inalámbrica en su ordenador, seleccione la red WiFi del FRITZ!WLAN Repeater 1750E e inicie el proceso de conexión.

Digite la clave de red. En el FRITZ!WLAN Repeater 1750E se ha preconfigurado como clave de red "00000000" (8 veces cero).

El ordenador establecerá una conexión con el FRITZIWLAN Repeater 1750E. Una vez se haya establecido la conexión los ledes "Power", y "WLAN" permanecerán encendidos.

Conecte el FRITZ!WLAN Repeater en una toma de corriente, que se encuentre aproximadamente a la misma distancia de la estación base inalámbrica y de los dispositivos inalámbricos de la red WiFi se desee ampliar.

Iniciar el asistente de confi guración

Abra un navegador web e indique como dirección http://fritz.repeater. En el navegador web se abrirá el asistente de confi guración.

El asistente le ayudará en la configuración de la conexión inalámbrica entre el FRITZ!WLAN Repeater 1750E y su estación base WiFi.

El FRITZ!WLAN Repeater 1750E vía WiFi a su red doméstica. Verifique la configuración y actualice el repetidor, si es necesario. Lea para ello la información en la página 35.

ElFRITZ!WLAN Repeater en una red doméstica

En la red doméstica de FRITZ!Box sus dispositivos FRITZ! trabajan juntos de una forma particularmente fácil y cómoda.

En un FRITZ!Box con un FRITZ!OS a partir de la versión 6.90

• Si tiene un FRITZ!Box con el FRITZ!OS 6.90 o una versión posterior el FRITZ!WLAN Repeater 1750E aceptará automáticamente la confi guración de la red WiFi del FRITZ!Box.
• Si se modifica la configuración del FRITZ!Box, el repetidor la acepta automáticamente.
• Puede actualizar el repetidor directamente desde el menú "Red doméstica/Información general" en la interfaz del FRITZ!Box.
• El repetidor se beneficia de la funcionalidad mejorada de la red WiFi Mesh. Para ello tenga en cuenta las indicaciones en la página en.avm.de/mesh-networking (en inglés).

En un FRITZ!Box con un FRITZ!OS anterior a la versión 6.6x

- Si tiene un FRITZ!Box con el FRITZIOS 6.6x o una versión anterior el Frepetidor aceptará automáticamente la confi guración de la red WiFi del FRITZ!Box.

- Puede actualizar el repetidor directamente desde el menú "Red doméstica/Información general" en la interfaz de usuario del FRITZ!Box.

Conectar a una estación WiFi de otro fabricante

• Cuando se inicia WPS en una estación base WiFi, el repetidor acepta el SSID (nombre de la red WiFi) y la clave de red de la estación base WiFi.
• Podrá realizar las actualizaciones directamente desde la interfaz de usuario de su FRITZ!WLAN Repeater; para ello vaya al menú "Sistema/Actualización".

Podrá abrir la interfaz de usuario del repetidor en todos los dispositivos conectados con la dirección IP que el repetidor recibió de su estación base WiFi. Por lo tanto, primero averigüe en la interfaz de usuario de su estación base WiFi qué dirección IP ha recibido el repetirdo y luego ingrese esta dirección IP en la barra de direcciones de un navegador web. Tenga en cuenta las recomendaciones que encontrará en la documentación del dispositivo que utilice.

Ledes y botón

Con los indicadores luminosos se visualizará el estado de funcionamiento del FRITZ!WLAN Repeater 1750E

	brilla parpadea
	Calidad de la señal WiFi Se ha interrumpido la conexión a la estación base
Power	El FRITZ!WLAN Repeater 1750E está a su disposición	Se iniciará el FRITZ!WLAN Repeater 1750Ese está actualizando el FRITZIOS
WLAN	se encuentra activa la red inalámbrica	Se está ejecutando WPS; parpadeará rápida-mente si se ha interrumpido WPSS está activando la red WiFi MeshSe están aplicando los cambios realizados en la confi guración de la red inalámbrica
LAN	Dispositivo de red conectado
todos		Se está cargando la confi guración original de fábrica

Con este botón podrá manejar el FRITZ!WLAN Repeater 1750E.

	Pulsar el botón "WPS"
Iniciar WPS/activar la red WiFi Mesh	1 segundo
Conectar con la base	6 segundos
Confi guración de fábrica	15 segundos

Datos técnicos

• Medidas: 76,5 x 155 x 62,6 mm
● Voltaje eléctrico: 230 V, 50 Hz A/C
- Temperatura de funcionamiento: 0°C a 40°C
- Consumo de energía (máx): 5,5 W
- Consumo de energía (Ø): 3,3 W
- Peso: 151 g.
● Gigabit Ethernet: puerto de red a través de un conector RJ45 (10/100/1000 Base-T)
- 6 antenas, integradas
● Red inalámbrica: WiFi dual AC + N (2,4 y 5 GHz simultáneamente)
- WiFi: 802.11ac y 802.11n compatible con las versiones anteriores 802.11g/b y a
- WiFi: con hasta 1300 Mbps (5 GHz), hasta 1750 Mbps (2,4 GHz) (velocidad bruta, la velocidad que se puede alcanzar se encuentra por debajo de estos valores)
WPA, WPA2 (802.11i)

Encontrará datos técnicos detallados en el manual de su dispositivo.

Bandas de frecuencia y capacidad de transmisión

• Rango en la tecnología inalámbrica de 2,4 GHz: 2,4 GHz - 2,483 GHz, máximo 100 mW
• Rango en la tecnología inalámbrica de 5 GHz: 5,15 GHz – 5,35 GHz, máximo 200 mW así como 5,47 GHz – 5,725 GHz, máximo 1000 mW
  En la banda de 5 GHz para la red inalámbrica, el rango de 5,15 GHz a 5,35 GHz está destinado solo para uso en interiores. Esta restricción o requisito se aplica en los estados miembros de la UE: AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Requerimientos del sistema

• Estación WiFi compatible con IEEE 802.11ac (hasta 1300 Mbps, 5 GHz) o IEEE 802.11n (hasta 1750 Mbps, 2,4 GHz)
• Compatible con versiones anteriores como 802.11g, b y a
• WiFi dual AC + N (2,4 y 5 GHz) simultáneamente
• Para otras opciones Mesh: un FRITZ!Box con un FRITZ!OS a partir de la versión 6.90
• Para WPS: estación inalámbrica base que sustente WPS, con un fi rmware actual
• Para una configuración inicial sin WPS: cliente WiFi, que sustenta WPA
• Para la configuración inicial de la red inalámbrica con el asistente: Microsoft Windows 10, Windows 8 o Windows 7, conexión de acceso a Internet
• Para la configuración inicial de la red inalámbrica: si está activo el fi litro de direcciones MAC, se debe indicar la dirección MAC del repetidor como excepción en el fi litro de direcciones MAC de la estación WiFi base

Diagnóstico y mantenimiento

El FRITZ!WLAN Repeater transmite datos de diagnóstico a AVM, y así nos respaldan en el desarrollo posterior del producto. Así se benefía directamente de las mejoras y actualizaciones del FRITZ!OS. Encontrará mayor información en la ayuda de la interfaz de usuario en http://fritz.repeater

Información legal

La nota legal y los términos de licencia aplicables se pueden encontrar en la interfaz de usuario en el menú "Ayuda / Nota legal".

Declaración de Conformidad CE

CE Por la presente declara AVM, que el dispositivo cumple con los requisitos esenciales y las disposiciones pertinentes de las Directivas 2014/53/UE, 2009/125/EC y 2011/65/UE.

Podrá descargar la versión completa de la declaración CE (en idioma inglés) en la página http://en.avm.de/ce.

Reciclaje

El FRITZ!WLAN Repeater 1750 y su cable se deben reciclar de acuerdo con las normas europeas de reciclaje y no con los residuos

urbanos normales. Lleve por favor estas piezas a los centros de reciclaje de su comuna.

Garantía de fabricación

AVM ofrece por su producto original una garantía de fabricación de 5 años. El periodo de garantía comienza el día de la compra por parte del primer propietario. Podrá justifi car la garantía presentando la factura original de compra o una factura similar. Los derechos de la garantía del contrato de compra, así como los derechos legales no serán restringidos por esta garantía.

Se repararán los defectos del producto que ocurran durante el periodo de garantía, que hayan sido ocasionados por problemas que puedan atribuirse a un error demostrable en el material o durante la fabricación. La garantía no cubrirá los defectos ocasionados por una ejecución inadecuada de la instalación, mal manejo, falta de consideración del manual de usuario, por el desgaste normal o por problemas que ocurran en el entorno del sistema (ya sea de hardware o por la intervención de terceros). Existe la posibilidad de reparar o sustituir el dispositivo. No se considerarán en esta garantía otro tipo de pretensiones que no se incluyan en el derecho de subsanación de los defectos del producto.

Le garantizamos que el software cumple con las especificaciones generales, pero no necesariamente con sus necesidades individuales. Los costes de envío o franqueo no serán reembolsados. Los productos devueltos volverán a formar parte de nuestra propiedad. El uso de la garantía no implica que esta se prolongue o comience de nuevo. Si no reconocemos su petición de garantía, esta prescribirá después que transcurran seis meses desde nuestra denegación.

Esta garantía cumple la legislación alemana con exclusión de la Convención de las Naciones Unidas sobre los contratos de compraventa internacional de mercaderías (CISG).
