MANUALE UTENTE FRITZ!Repeater 1750E AVM

Contenuto della confezione e caratteristiche del dispositivo

•Attivare la rete WiFi Mesh

•Ripristino impostazioni di fabbrica

Funzione wireless

•estende la rete wireless

• Wireless 802.11b/g/n su banda da 2,4 GHz

• Wireless 802.11ac/n/a su banda da 5 GHz

Indicazione di stato

• qualità del segnale radio wireless

• stati della connessione

Porta LAN

•connessione di dispositivi di rete con cavo

*connessione del router per Internet con cavo

Sicurezza

- Utilizzate il FRITZ!WLAN Repeater 1750E in un ambiente asciutto, privo di polvere, protetto dalla irradiazioni solari dirette e suffi cientemente ventilato.

- Il FRITZ!WLAN Repeater 1750E è concepito per essere usato all'interno degli edifici. Non si devono infiltrare liquidi di nessun tipo.

- Inserite il FRITZ!WLAN Repeater 1750E in una presa di corrente di facile accesso.

- Non aprite il FRITZ!WLAN Repeater 1750E. Aprendoli o realizzando riparazioni inadeguate potete creare situazioni di pericolo per voi stessi.

- Prima di pulirlo, scollegate il FRITZ!WLAN Repeater 1750E dalla rete elettrica. Per pulirlo usate un panno umido.

Ecco il FRITZ!WLAN Repeater 1750E

In questa guida rapida trovate le opzioni d'uso e di comando del vostro nuovo FRITZ!WLAN Repeater 1750E. Per le informazioni dettagliate e i dettagli tecnici consultate il manuale PDF del nostro sito it.avm.de/assistenza.

Il FRITZ!WLAN Repeater 1750E è un ripetitore wireless che estende la portata della vostra rete wireless. I computer, tablet, Smart TV ed altri dispositivi wireless possono usare il FRITZ!WLAN Repeater 1750E come punto di accesso al router Internet e alla rete domestica. Nella rete domestica di un FRITZ!Box il FRITZ!WLAN Repeater 1750E adotta automaticamente le impostazioni del FRITZ!Box. Con un FRITZ!Box a partire da FRITZ!OS 6.90 approfittate inoltre della funzionalità avanzata della rete WiFi Mesh. Per maggiori informazioni sui vantaggi e la configurazione della rete WiFi Mesh consultate en .avm.de/mesh-networking (in inglse).

Il FRITZ!WLAN Repeater 1750E dispone di un'interfaccia utente che potete aprire in un browser web su tutti i dispositivi collegati.

Vi auguriamo buon divertimento con il FRITZ!WLAN Repeater 1750E.

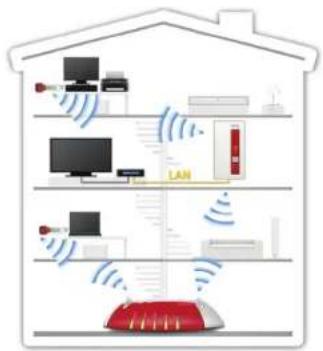

II FRITZIWLAN Repeater 1750€ In una rete domestica

Modalità

Il FRITZ!WLAN Repeater 1750E può operare in due modalità:

Ponte wireless (preimpostato)

Il ponte wireless collega il FRITZIWLAN Repeater 1750E via wireless al vostro router per Internet. I computer e gli altri dispositivi di rete si collegano al FRITZIWLAN Repeater 1750E via wireless o con un cavo LAN. Leggete la descrizione a partire da pag. 58.

Il ponte LAN collega il FRITZ!WLAN Repeater 1750E al vostro router per Internet con un cavo LAN. I computer e gli altri dispositivi di rete si collegano al FRITZ!WLAN Repeater 1750E via wireless. La modalità "Ponte LAN" si configura nell'interfaccia utente del FRITZ!WLAN Repeater 1750E. Consultate anche il manuale FRITZ!WLAN Repeater 1750E disponibile sul sito it.avm.de/assistenza.

Requisiti (preimpostati e attivi in un FRITZ!Box)

- Punto di accesso wireless WPS con standard di codifica WPA o WPA2.

- L'SSID (nome rete wireless) del punto di accesso wireless è impostato su "visibile" e il filtro MAC è disattivato per la configurazione iniziale.

1. Inserite il FRITZ!WLAN Repeater 1750E in una presa di corrente vicina al punto di accesso wireless (ad esempio il FRITZ!Box).
2. Premete il tasto "WPS" sul FRITZ!WLAN Repeater 1750E. Il LED "WLAN" lampeggia.
3. Entro 2 minuti premete il tasto del punto di accesso wireless che avvia WPS. Seguite le istruzioni della documentazione di questo dispositivo. Il FRITZ!WLAN Repeater 1750E applica l'SSID (nome rete wireless) e la chiave di rete wireless del punto di accesso wireless e crea una connessione wireless sicura. Una volta creata la connessione si accendono i LED "Power", "WLAN" e "____".
4. Inserite il FRITZ!WLAN Repeater in una presa di corrente che si trovi circa a metà strada fra il punto di accesso wireless e i dispositivi wireless per i quali desiderate estendere la rete.

Il FRITZ!WLAN Repeater 1750E è connesso via wireless alla vostra rete domestica. Verificate le impostazioni ed eseguite eventualmente un aggiornamento. Leggete più avanti a pag. 58.

1

2

3

4

Connettere via wireless tramite l'assistente

Requisiti

Per la configurazione iniziale dev'essere disattivato il filtro MAC. In un FRITZ!Box questa è l'impostazione predefi nita.

Instaurare la connessione con il computer

Inserite il FRITZ!WLAN Repeater 1750E in una presa di corrente vicina al punto di accesso wireless (ad esempio il FRITZ!Box).

Avviate il software wireless sul vostro computer, selezionate la rete wireless del FRITZIWLAN Repeater 1750E e avviate la creazione della connessione.

Immettete la chiave di rete. Nel FRITZ!WLAN Repeater 1750E è preimpostata la chiave di rete 00000000 (8 volte lo zero).

Il computer instaura una connessione con il FRITZ!WLAN Repeater 1750E. Una volta creata la connessione si accendono i LED "Power", "WLAN" e "©".

Inserite il FRITZ!WLAN Repeater in una presa di corrente che si trovi circa a metà strada fra il punto di accesso wireless e i dispositivi wireless per i quali desiderate estendere la rete.

Avvio dell'assistente di confi gurazione

Aprite un browser e digitate http://fritz.repeater nella barra degli indirizzi. Compare l'assistente di confi gurazione.

L'assistente vi guida nella configurazione della connessione wireless tra il FRITZ!WLAN Repeater 1750E e il vostro punto di accesso wireless.

Il FRITZ!WLAN Repeater 1750E è connesso via wireless alla vostra rete domestica. Verificate le impostazioni ed eseguite eventualmente un aggiornamento. Leggete più avanti a pag. 59.

FRITZ!WLAN Repeater nella rete domestica

Nella rete domestica di un FRITZ!Box i vostri dispositivi FRITZ! lavorano insieme in modo particolarmente semplice e comodo.

Con FRITZIOS a partire da 6.90

• Per la registrazione su FRITZ!Box con FRITZ!OS 6.90 e maggiore il FRITZ!WLAN Repeater 1750E adotta automaticamente le impostazioni wireless del FRITZ!Box.
• Se le impostazioni del FRITZ!Box vengono modifi cate, il repeater applica le modifi che automaticamente.
• Gli aggiornamenti per il repeater si possono eff ettuare direttamente nell'interfaccia utente del FRITZ!Box in "Rete domestica / Schema rete domestica".
• Il FRITZ!WLAN Repeater 1750E approfi tta della funzionalità avanzata della rete WiFi Mesh. Osservate le indicazioni su en.avm.de/mesh-networking (in inglse).

Con FRITZ!OS fi no a 6.6x

• Per la registrazione su FRITZ!Box con FRITZ!OS fi no a 6.6x il repeater adotta automaticamente le impostazioni wireless del FRITZ!Box.
  ● Gli aggiornamenti per il repeater si

possono eff ettuare nell'interfaccia utente del FRITZ!Box in "Rete domestica / Schema rete domestica".

Su un punto di accesso wireless di altri produttori

• Con la registrazione tramite WPS su un punto di accesso wireless il FRITZ!WLAN Repeater 1750E applica l'SSID (nome rete wireless) e la chiave di rete wireless del punto di accesso wireless.
  Gli aggiornamenti si effettuano direttamente nell'interfaccia utente del repeater in "Sistema / Aggiornamento". L'interfaccia utente del repeater si può aprire da tutti i dispositivi collegati tramite l'indirizzo IP che ha ricevuto dal punto di accesso wireless. Pertanto, controllate innanzitutto sull'interfaccia utente del vostro punto d'accesso wireless quale indirizzo IP ha ricevuto il repeater e immettete questo indirizzo IP nella barra degli indirizzi di un browser. Consultate la documentazione del punto di accesso wireless.

Tasto e LED

I LED indicano lo stato di funzionamento del FRITZ!WLAN Repeater 1750E:

	acceso lampeggia
	Qualità del segnale wireless	Connessione con il router wireless interrotta
Power	Il FRITZ!WLAN Repeater 1750E è pronto per l'uso	● Il FRITZ!WLAN Repeater 1750E si avvia● È in corso l'aggiornamento di FRITZ!OS
WLAN	Funzione wireless attiva	● Viene eseguito WPS, lampeggia velocemente: WPS è stato interrotto● WiFi Mesh viene attivata● Le impostazioni wireless vengono applicate
LAN	Dispositivo di rete collegato
tutti		Vengono caricate le impostazioni di fabbrica

Con il tasto "WPS" si gestisce il FRITZ!WLAN Repeater 1750E.

	Premere il tasto WPS
Attivazione WPS / Attivazione WiFi Mesh	1 secondo
Collegamento con un'altra base	6 secondi
impostazioni di fabbrica	15 secondi

Dati tecnici

● Dimensioni: 76,5 mm x 155 mm x 62,6 mm
● Tensione di esercizio: 230 V, 50 Hz A/C
- Temperatura di esercizio: da 0°C a +40°C
● Potenza attiva (max.): 5,5 W
- Potenza attiva (∅): 3,3 W
- Peso: 151 g
- Gigabit Ethernet: connessione di rete via presa RJ45 (Gigabit Ethernet, 10/100/1000 Base-T)
- 6 antenne integrate
● Rete wireless: Wireless dual AC + N (2,4 e 5 GHz in simultanea)
- Rete wireless: 802.11ac e 802.11n retro compatibile con 802.11g/b/a
- rete wireless: fino a 1300 Mbit/s (5 GHz), fi no a 1750 Mbit/s (2,4 GHz) (lordi, le velocità di trasmissione raggiungibili dei dati utili sono inferiori a questi valori)
WPA, WPA2 (802.11i)
Dati tecnici dettagliati del dispositivo sono disponibili nel manuale.

Frequenze wireless e potenza di trasmissione

- Tecnologia wireless, campo 2,4 GHz: 2,4 GHz – 2,483 GHz, max. 100 mW

- Tecnologia wireless, campo 5 GHz: 5,15 GHz – 5,35 GHz, max 200 mW così come 5,47 GHz – 5,725 GHz, max. 1000 mW

- Nella banda a 5 GHz il campo compreso tra 5,15 GHz e 5,35 GHz è adatto solo per l'utilizzo in ambienti chiusi. Questa restrizione o requisito si applica negli stati membri dell'UE AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Requisiti di sistema

• Router wireless conforme a IEEE 802.11ac (fi no a 1300 Mbit/s, 5 GHz); IEEE 802.11n (fi no a 1750 Mbit/s, 2.4 GHz)
• Retro compatibile con WLAN 802.11g, b ed a
  ● Wireless dual AC + N (2,4 GHz e 5 GHz) in simultanea
• Per le funzioni avanzate della rete Mesh: FRITZ!Box con FRITZ!OS a partire da 6.90
• Per la funzione WPS: router WLAN compatibile con WPS e con fi rmware aggiornato
• Per la configurazione wireless iniziale senza WPS: client wireless che supporta lo standard di codifi ca WPA
• Per la configurazione WLAN iniziale con l'assistente di installazione: Microsoft Windows 10, Windows 8 o Windows 7 di Microsoft, accesso a Internet
• Per la configurazione wireless iniziale: se è attivo, l'indirizzo MAC del FRITZ!WLAN Repeater va registrato come eccezione nel fi ltro indirizzi MAC del router wireless.

Diagnosi e manutenzione

IL FRITZIWLAN Repeater trasmette dati diagnostici ad AVM che ci aiutano per lo sviluppo ulteriore del prodotto. In questo modo approfi ttate direttamente delle ottimizzazioni e degli aggiornamenti di FRITZIOS. Maggiori informazioni si trovano nella guida dell'interfaccia utente in http://fritz.repeat

Aspetti giuridici

Note legali e le condizioni di licenza si trovano nella guida dell'interfaccia utente alla voce "Guida / Note legali".

Dichiarazione di conformità CE

CE AVM dichiara che il dispositivo è conforme ai requisiti fondamentali e alle disposizioni inerenti delle direttive 2014/53/UE, 2009/125/CE e 2011/65/UE.

Il testo integrale della dichiarazione di conformità CE è disponibile in lingua inglese all'indirizzo http://en.avm.de/ce.

Smaltimento

In conformità con le leggi europee sulle apparecchiature elettriche ed elettroniche, gli adattatori FRITZ!Repeater 1750 e i cavi non vanno smaltiti con i rifi uti domestici. Bensì consegnati, al termine del loro ciclo di vita, presso un centro di raccolta autorizzato.

Garanzia del produttore

In qualità di produttore di questo prodotto, offriamo ai nostri clienti una garanzia di 5 anni sull'hardware. Il periodo di garanzia inizia a partire dalla data di acquisto da parte del primo consumatore finale. La durata del periodo di garanzia si può dimostrare presentando la fattura originale o documenti equivalenti. Questa garanzia non limita i diritti alla garanzia derivanti dal contratto di acquisto né i diritti previsti dalla legge.

Durante il periodo di garanzia saranno eliminati tutti i difetti del prodotto dimostratamente riconducibili al materiale o ad un errore di fabbricazione. Saranno esclusi i difetti derivati da installazione non conforme alle disposizioni, impiego inappropriato, mancata osservanza del manuale, normale usura o difetti nell'ambiente del sistema (software o hardware di terzi). Siamo autorizzati a scegliere fra eliminazione di vizi e sostituzione della merce. Questa garanzia non include alcun nuovo diritto oltre a quelli riportati nelle condizioni di garanzia relativamente all'eliminazione dei difetti del prodotto.

Garantiamo ai nostri clienti che il software risponde alle specifiche generali, ma non che soddisfi le loro esigenze particolari. Le spese di spedizione non saranno rimborsate. I prodotti sostituiti tornano ad essere di nostra proprietà. Le prestazioni in garanzia non estendono il periodo di garanzia né hanno come conseguenza un nuovo inizio dello stesso. Nel caso in cui rifiutiamo un diritto di garanzia, esso cade in prescrizione al più tardi sei mesi dopo il nostro rifi uto.

Per questa garanzia vale il diritto tedesco, con esclusione della Convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).
