MANUALE UTENTE FRITZ!Powerline 540E AVM

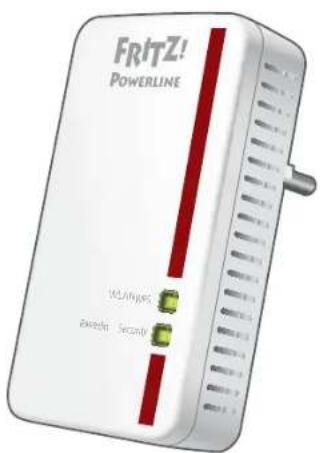

Contenuto della confezione e caratteristiche del dispositivo

FRITZ! POWERLINE 162/AnjyRCC Braechi Second

1 adattatore FRITZ!Powerline

Spina di alimentazione

• alimentazione elettrica
• interfaccia con la rete powerline

Funzione wireless

• punto di accesso wireless
• connessione con la rete wireless

Tasti con LED

• creazione della connessione wireless con WPS
• creazione sicura della connessione powerline

2 porte LAN

• collegamento di dispositivi di rete
- connessione a una rete domestica Ethernet

1 cavo LAN

Questo è il FRITZ!Powerline 540E

Quesla guida rapida vi mostra le opzioni d'uso e di comando del FRITZ!Powerline 540E. Per le informazioni dettagliate e i dettagli tecnici consultate il manuale PDF del nostro sito http://it.avm.de/assistenza.

Il FRITZ!Powerline 540E è un adattatore powerline che estende la rete powerline e che si può usare, insieme ai dispositivi di rete e wireless, come punto di accesso alla rete domestica e al vostro router per Internet.

Per le impostazioni il FRITZ!Powerline 540E dispone di un'interfaccia utente che potete aprire in un browser web su tutti i dispositivi collegati.

Nell'interfaccia utente, fra l'altro, potete cambiare la modalità del FRITZ!Powerline 540E. Cambiando la modalità, farete del vostro adattatore powerline un ripetitore wireless capace di estendere la rete wireless oppure un ponte LAN per ampliare il cablaggio Ethernet domestico.

Grazie a queste caratteristiche, il FRITZ!Powerline 540E è un dispositivo multiuso in grado di estendere la rete domestica via powerline e mediante connessioni wireless e LAN.

Vi auguriamo buon divertimento con il FRITZ!Powerline 540E!

Sicurezza

• Utilizzate il FRITZ!Powerline 540E in un ambiente asciutto, privo di polvere, protetto dalle irradiazioni solari dirette e sufficientemente ventilato.
• Inserite il FRITZ!Powerline 540E in una presa di corrente di facile accesso.
• Il FRITZ!Powerline 540E è concepito per essere usato all'interno degli edifici. Non si devono infi ltrare liquidi di nessun tipo.
• Non è consentito innestare gli adattatori FRITZ!Powerline l'uno nell'altro.
• Non aprite il FRITZ!Powerline 540E. Aprendolo o realizzando riparazioni inadeguate potete creare situazioni di pericolo per voi stessi.
• Prima di pulirlo, scollegate il FRITZ!Powerline 540E dalla rete elettrica. Per pulirlo usate un panno umido.

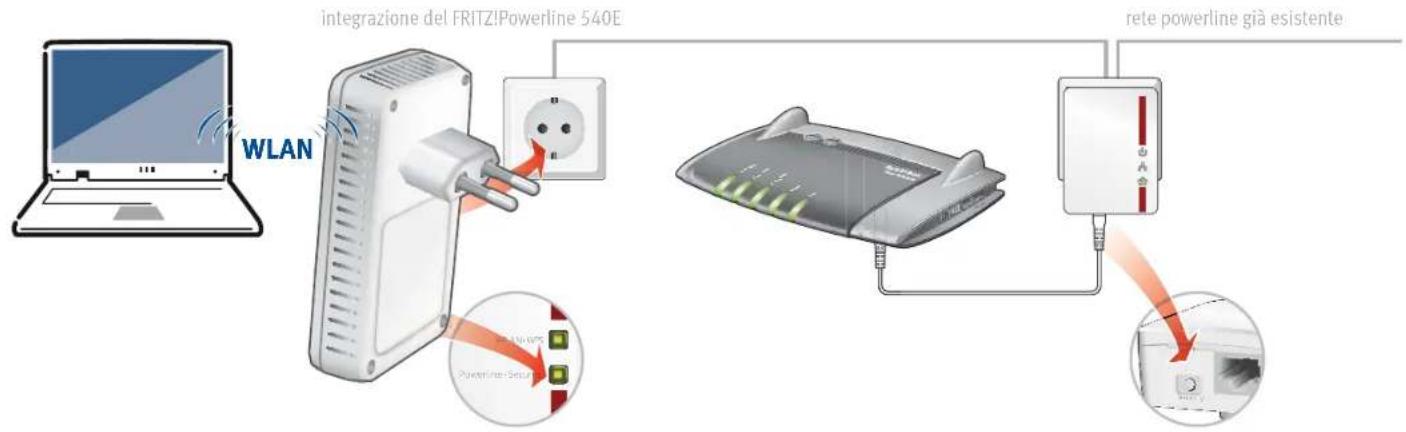

Il FRITZ!Powerline 540E estende la rete powerline

1. Collegiate il FRITZ!Powerline 540E ad una presa in prossimità di un adattatore powerline della rete powerline disponibile. Aspettate finché non lampeggia il LED Powerline • Security.

2. Premete per un secondo il tasto di un adattatore della rete powerline con la dicitura Security, Pair o con un'altra dicitura simile.

3. Entro 2 minuti, premete per un secondo il tasto Powerline • Security del FRITZ!Powerline 540E. All'inizio il LED lampeggia velocemente e poi resta acceso per indicare che la connessione powerline è stata creata.

4. Adesso potete usare il FRITZ!Powerline 540E su ogni presa della vostra casa.

integrazione del FRITZ!Powerline 540E WLAN rete powerline già esistente Powerline 540E Powerline 540E A B

Collegamento di dispositivi di rete e wireless

Per i vostri dispositivi di rete e wireless potete usare il FRITZ!Powerline 540E come punto di accesso alla rete domestica e al router per Internet.

Per collegare al FRITZ!Powerline 540E i dispositivi wireless (come gli smartphone o i portatili) che supportano il metodo di connessione rapida WPS, procedete come segue:

1. Premete per circa 1 secondo il tasto WLAN • WPS del FRITZ!Powerline 540E. Il tasto lampeggia.
2. Entro due minuti avviate WPS sul vostro dispositivo wireless.

Se il dispositivo wireless non supporta il metodo di connessione rapida WPS:

1. Estraete il FRITZ!Powerline 540E dalla presa e prendete nota della chiave di rete wireless che si trova sul retro del dispositivo.
2. Lanciate il software wireless del dispositivo wireless e immettete la chiave di rete wireless.

Se desiderate usare un dispositivo di rete collegato mediante cavo:

- Con un cavo LAN collegate il dispositivo di rete ad una delle porte LAN del FRITZ!Powerline 540E.

FRITZPowerline 540E FRITZ Powerline (AC) ABCD-EPOR - ZJKL-MNOP Anode: 2.0kΩ 3779.8981.1562.8981.1234 Powerline 800Ω Symbol: AECO-DC 100V DC C1.0V DC 100V DC Battery Specification Powerline 100V DC 100V DC Powerline - Security Display, Ductor Suppression DC 100V DC 100V DC CE ASM

Questi valori sono a titolo esemplifi - cativo. Non usale questi valori per le vostre impostazioni.

Interfaccia utente

Aprite l'interfaccia utente del FRITZ!Powerline 540E nel browser web con

http://fritz.powerline, se il FRITZ!Powerline 540E è collegato ad un FRITZ!Box.

●192.168.178.2, se il FRITZ!Powerline 540E non è ancora collegato ad un router.

- Ikdirizzo IP>. L'indirizzo IP viene assegnato dal vostro router per Internet non appena nella vostra rete domestica si trovano uno o più FRITZ!Powerline 540E.

Nell'interfaccia utente, ad esempio, potete effettuare le impostazioni wireless, attivare e disattivare i LED dei tasti, cambiare la modalità o eseguire un aggiornamento del firmware FRITZIOS.

Estendere la rete domestica Ethernet

Potete usare il FRITZ!Powerline 540E come ponte LAN nella rete domestica Ethernet.

1. Aprite un browser web e digitate http://fritz.powerline nella barra degli indirizzi. Si apre l'interfaccia utente del FRITZ!Powerline 540E.
2. Aprite Sistema/Modalità cliccate Cambiare modalità.
3. Selezionate Ponte LAN e cliccate Avanti. Si avvia un assistente che vi guida nella confi gurazione.
4. Cliccate Fine.
5. Collegate i dispositivi di rete e wireless con il FRITZ!Powerline 540E.

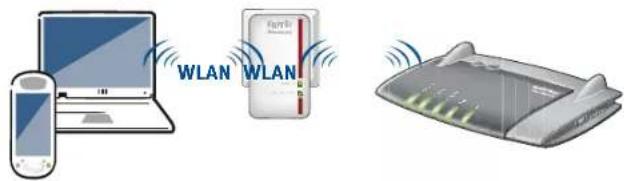

Estendere una rete wireless

Potete usare il FRITZ!Powerline 540E come ripetitore wireless.

1. Aprite un browser web e digitate http://fritz.powerline nella barra degli indirizzi. Si apre l'interfaccia utente del FRITZ!Powerline 540E.
2. Aprite Sistema/Modalità e cliccate Cambiare modalità.
3. Selezionate Ponte wireless e cliccate Avanti. Si avvia un assistente che vi guida nella configurazione.
4. Cliccate Fine.
5. Se il FRITZ!Powerline 540E è collegato al router tramite una connessione powerline o LAN, chiudete questa connessione. Il FRITZ!Powerline 540E deve essere collegato al router con un solo tipo di connessione.
6. Collegate i dispositivi di rete e wireless con il FRITZ!Powerline 540E.

WLAN WiFi WLAN

Indicazione di stato e uso

Potete usare il FRITZ!Powerline 540E manualmente con tre tasti.

acceso è attivata la funzione wireless

lampeggia viene eseguita la connessione rapida WPS

spento la funzione wireless è disattivata

premendo breve- mente si avvia la connessione rapida WPS

per le impostazioni di fabbrica premere a lungo insieme a

acceso collegato nella rete powerline

lampeggia connessione in corso o non è nella rete powerline

spento powerline è disattivata sull'adattatore

premendo breve- mente si aggiunge FRITZ!Powerline ad una rete powerline in modo sicuro

Caratteristiche

• estende la rete domestica attraverso la linea elettrica senza richiedere la posa di nuovi cavi
  ● trasmissione powerline fino a 500 Mbit/s: fotografie, musica, video HD e 3D, VoIP, navigazione, gaming
• rete wireless fino a 300 Mbit/s (2,4 GHz), collega computer, tablet, smartphone, stampante e altri dispositivi di rete
  ● 2 Fast Ethernet (100 Mbit/s) per collegare TV, Blue-Ray, HiFi e console di gioco
• sicurezza wireless con WPA2, configurazione semplice con WPS premendo un tasto
• connessione powerline premendo un tasto; codifica sicura con AES a 128 bit
• ampliamento della portata wireless (funzione ripetitore) impostabile
• compatibile con IEEE P1901
  • propria interfaccia utente http://fritz.powerline

Smaltimento

In conformità con le leggi europee e con la legge tedesca sulle apparecchiature elettriche ed elettroniche (ElektroG), il FRITZ!Powerline 540E e i cavi non vanno smaltiti con i rifi uti domestici bensì consegnati, al termine del loro ciclo di vita, presso un centro di raccolta autorizzato.

Dichiarazione CE

AVM dichiara che il dispositivo è conforme ai requisiti fondamentali e alle disposizioni inerenti delle direttive 1999/5/CE rispettivamente 2004/108/CE e 2006/95/CE, 2009/125/CE come anche 2011/65/UE.

La dichiarazione di conformità CE completa in lingua inglese si trova al seguente indirizzo: en. avm. de/ce.
