Caractéristiques	Détails
Type de produit	Adaptateur Powerline
Norme Powerline	AVM FRITZ!Powerline 540E utilise la norme HomePlug AV
Débit maximum	500 Mbps
Ports Ethernet	1 port Ethernet Gigabit
Compatibilité	Compatible avec tous les adaptateurs Powerline HomePlug AV
Installation	Plug and Play, aucune configuration requise
Utilisation	Idéal pour étendre le réseau domestique via le câblage électrique
Maintenance	Pas de maintenance particulière, mise à jour via l'interface web
Sécurité	Chiffrement AES 128 bits pour sécuriser la connexion
Dimensions	Approx. 10.5 x 7.5 x 5.0 cm
Poids	Environ 0.2 kg
Alimentation	Alimentation via prise électrique
Garantie	2 ans

FOIRE AUX QUESTIONS - FRITZ!Powerline 540E AVM

Comment installer le AVM FRITZ!Powerline 540E ?

Pour installer le FRITZ!Powerline 540E, branchez un des adaptateurs dans une prise électrique près de votre routeur et connectez-le via un câble Ethernet. Branchez le deuxième adaptateur dans une autre pièce et appuyez sur le bouton 'Pair' sur les deux adaptateurs pour les synchroniser.

Pourquoi ma connexion Powerline est-elle lente ?

Une connexion Powerline peut être lente en raison de la distance entre les adaptateurs, des interférences électromagnétiques ou de la qualité du câblage électrique. Essayez de réduire la distance entre les adaptateurs ou de les brancher sur des prises différentes.

Comment réinitialiser le AVM FRITZ!Powerline 540E ?

Pour réinitialiser le FRITZ!Powerline 540E, appuyez et maintenez le bouton 'Reset' pendant environ 10 secondes jusqu'à ce que le voyant LED clignote. Cela réinitialisera l'appareil aux paramètres d'usine.

Le voyant LED du FRITZ!Powerline 540E est éteint, que faire ?

Si le voyant LED est éteint, vérifiez si l'adaptateur est correctement branché dans une prise fonctionnelle. Essayez de le brancher sur une autre prise. Si le problème persiste, il se peut que l'appareil soit défectueux.

Puis-je utiliser le AVM FRITZ!Powerline 540E avec un routeur d'une autre marque ?

Oui, le FRITZ!Powerline 540E est compatible avec la plupart des routeurs, quelle que soit la marque. Il suffit de le connecter via un câble Ethernet.

Comment sécuriser ma connexion Powerline ?

Pour sécuriser votre connexion Powerline, utilisez le bouton 'Pair' pour créer un réseau sécurisé entre vos adaptateurs. Vous pouvez également configurer un mot de passe via l'interface de gestion si vous utilisez l'adaptateur avec un routeur FRITZ!Box.

Le AVM FRITZ!Powerline 540E fonctionne-t-il avec des prises multiples ?

Il est recommandé de brancher le FRITZ!Powerline 540E directement dans une prise murale et d'éviter les prises multiples ou les multiprises, car cela peut affecter la qualité de la connexion Powerline.

MODE D'EMPLOI FRITZ!Powerline 540E AVM

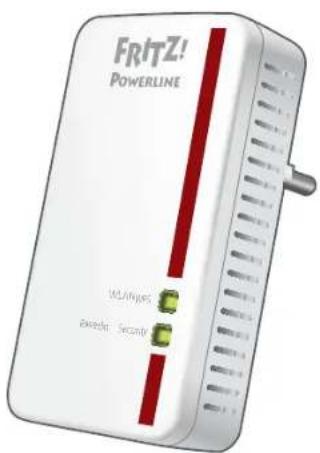

Contenu de la livraison et fonctionnalités

1 adaptateur FRITZ!Powerline

Fiche d'alimentation

• Alimentation électrique
• Interface avec le réseau CPL

Fonction WLAN

• Point d'accès sans fi l
• Connexion au réseau WLAN

Touches avec diodes électroluminescentes

• Établir une connexion sans fil avec le WPS
• Établir une connexion CPL sécurisée

2 ports LAN

• Connexion d'équipements réseau
• Connexion à un réseau domestique Ethernet

1 câble LAN

Ce guide de démarrage rapide vous explique les possibilités d'utilisation de FRITZ!Powerline 540E. Pour de plus amples informations et pour tout détail technique, veuillez consulter le manuel PDF sur notre site http://en.avm.de/service.

FRITZ!Powerline 540E est un adaptateur CPL permettant d'élargir votre réseau CPL actuel ; il peut être utilisé avec vos équipements sans fi I et vos équipements réseau comme point d'accès à voire réseau domeslique et à voire rouleur Internet.

Pour confi gurer les divers équipements, FRITZ!Powerline 540E propose une interface utilisateur accessible via un navigateur Internet sur tous les périphériques connectés.

Sur cette interface, vous pouvez notamment modifi er le type de fonctionnement de FRITZ!Powerline 540E. Ainsi, vous pouvez transformer votre adaptateur CPL en un répéteur sans fil afin d'élargir votre réseau local sans fil ou en un pont LAN afin d'élargir votre câblage Ethernet domestique.

Ces caractéristiques font de FRITZ!Powerline 540E un appareil polyvalent capable d'élargir la portée de votre réseau domestique via le CPL, via les connexions sans fi I et via les connexions LAN.

Nous vous souhaitons de profi ter pleinement de votre FRTIZ!Powerline 540E.

Sécurité

Utilisez FRITZ!Powerline 540E dans des endroits secs, sans poussière ni exposition directe aux rayons du soleil, et avec une aération suffisante.
- Branchez FRITZ!Powerline 540E sur une prise de courant facilement accessible.
- FRITZ!Powerline 540E est destiné à être utilisé à l'intérieur d'un bâtiment. Aucun liquide ne doit pénétrer à l'intérieur.
- Les adaptateurs FRITZ!Powerline ne doivent pas être branchés les uns aux autres.
- N'ouvrez pas FRITZ!Powerline 540E. Ouvrir le boîtier ou procéder à des réparations inappropriées peut vous mettre en danger.
- Avant de le nettoyer, débranchez FRITZ!Powerline 540E du réseau d'alimentation électrique. Utilisez un simple chiff on humide pour nettoyer l'appareil.

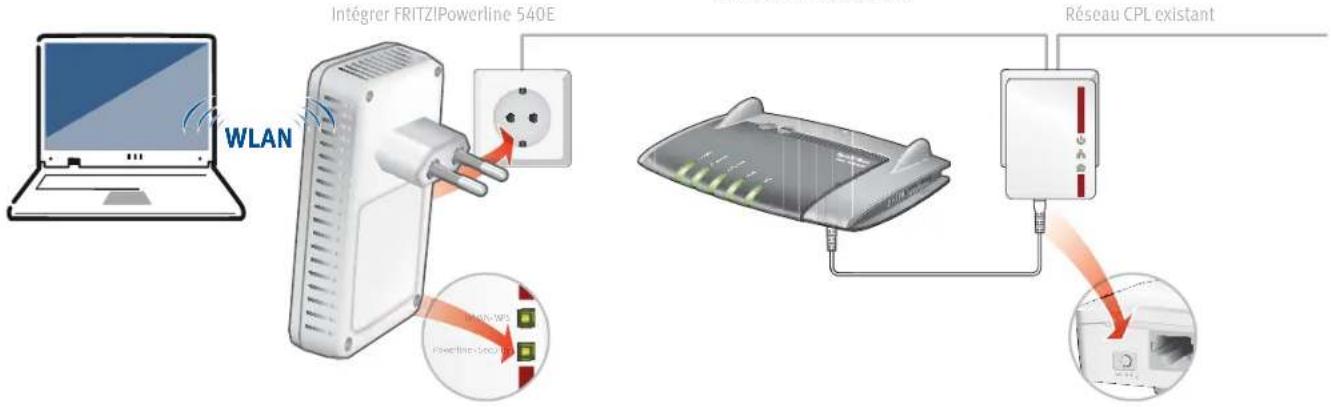

FRITZ!Powerline 540E élargit votre réseau CPL

1. Branchez FRITZ!Powerline 540E dans une prise à proximité d'un adaptateur CPL de votre réseau CPL existant. Patientez jusqu'à ce que le voyant DEL Powerline • Security clignote.

2. Enfoncez pendant une seconde la touche Security ou Pair (ou autre nom similaire) sur l'un des adaptateurs de votre réseau CPL actuel.

3. Dans un intervalle de 2 minutes, appuyez pendant une seconde sur la touche Powerline • Security de FRITZ!Powerline 540E. La diode électroluminescente commence à clignoter à intervalles rapides, puis réguliers ; la connexion CPL est établie.

4. Vous pouvez utiliser FRITZ!Powerline 540E sur toute prise de courant de votre choix à votre domicile.

Connector les équipements sans fi l et réseau

Avec vos équipements sans fi I et réseau, vous utilisez FRITZ!Powerline 540E comme point d'accès à votre réseau domestique et à votre routeur Internet.

Pour connecter à FRITZ!Powerline 540E tout équipement sans fl l supportant le procédé de connexion rapide WPS (vos smartphones et ordinateurs portables, par ex.), procédez comme suit :

1. Enfoncez la touche WLAN • WPS de FRITZ!Powerline 540E pendant environ 1 seconde. La touche se met à clignoter.
2. Dans un intervalle de deux minutes, lancez le WPS sur votre appareil sans fil.

Si votre appareil sans fil ne supporte pas le WPS :

1. Débranchez FRITZ!Powerline 540E de la prise de courant et notez la clé réseau WLAN qui se trouve au dos de l'appareil.
2. Lancez le logiciel WLAN de votre appareil puis indiquez-lui la clé réseau WLAN.

Si vous désirez utiliser du matériel réseau fi laire :

- Raccordez votre appareil réseau doté d'un câble LAN à un port LAN de FRITZ!Powerline 540E.

Ces valeurs sont des exemples. Ne reprenez pas ces valeurs dans vos paramètres !

Interface utilisateur

Pour ouvrir l'interface utilisateur de FRITZ!Powerline dans votre navigateur, saisissez :

• http://fritz.powerline si FRITZ!Powerline 540E est connecté à une FRITZ!Box.
  ●192.168.178.2 si FRITZ!Powerline 540E n'est pas encore connecté à un routeur.
• Adresse IP. Cette adresse IP sera attribuée par votre routeur Internet dès qu'un ou plusieurs adaptateurs FRITZ!Powerline 540E se trouveront au sein de votre réseau domestique.

Dans l'interface utilisateur, vous pouvez par ex. configurer le réseau sans fil, activer et désactiver les voyants lumineux des touches, modifi er le type de fonctionnement ou encore eff ectuer une mise à jour du micrologiciel FRITZ!OS.

Élargir un réseau Ethernet domestique

Vous pouvez utiliser FRITZ!Powerline 540E comme pont LAN au sein de votre réseau Ethernet.

1. Lancez un navigateur Internet puis saisissez http://fritz.powerline dans la ligne d'adresse. L'interface utilisateur de FRITZ!Powerline 540E s'ouvre.
2. Ouvrez Système/Type de fonctionnement puis cliquez sur Modifier le type de fonctionnement.
3. Sélectionnez Pont LAN puis cliquez sur Suivant. Le système lance un assistant destiné à la confi guration.
4. Cliquez sur Terminer.
5. Connectez vos équipements sans fil et réseau à FRITZ!Powerline 540E.

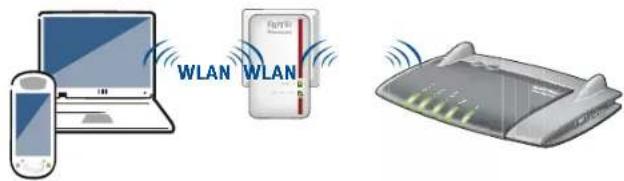

Élargir un réseau sans fil

Vous pouvez utiliser FRITZ!Powerline 540E comme répéteur sans fil.

1. Lancez un navigateur Internet puis saisissez http://fritz.powerline dans la ligne d'adresse. L'interface utilisateur de FRITZ!Powerline 540E s'ouvre.
2. Ouvrez Système/Type de fonctionnement, puis cliquez sur Modifier le type de fonctionnement.
3. Sélectionnez Pont WLAN puis cliquez sur Suivant. Le système lance un assistant destiné à la configuration.
4. Cliquez sur Terminer.
5. Si FRITZ!Powerline 540E est connecté à votre routeur via une connexion CPL ou LAN, interrompez cette connexion.

FRITZ!Powerline 540E ne peut être connecté à votre routeur qu'avec un seul type de connexion.

1. Connectez vos équipements sans fil et réseau à FRITZ!Powerline 540E.

Affichage de l'état et utilisation

Vous pouvez utiliser FRITZ!Powerline 540E manuellement à l'aide de trois touches.

Allumée La fonction WLAN est activée

Clignote La connexion rapide WPS est exécutée

Éteinte La fonction WLAN est désactivée

Appuyer briève- ment Démarrer la connexion rapide WPS

Pour rétablir la configuration du fabricant, enfoncez longtemps en même temps que la touche

Allumée Intégré au réseau CPL

Clignote Établissement de la connexion ou absence de connexion au sein du réseau CPL

Éteinte Le CPL est désactivé sur l'adaptateur

Appuyer briève- ment Intégrer FRITZ!Powerline en toute sécurité à un réseau CPL existant

Propriétés

• Élargit le réseau domestique via votre ligne électrique - sans devoir poser de nouveaux câbles
  ● Transmission de Powerline jusqu'à 500 Mbit/s : photos, musique, vidéo HD et 3D, VoIP, navigation, jeux
• WLAN jusqu'à 300 Mbit/s (2,4 GHz) : connecte ordinateur, tablette, smartphone, imprimante et autres équipements réseau
• 2x Fast Ethernet (100 Mbit/s) pour la connexion de la TV, du Blue-ray, de la HiFi, des consoles de jeux
• Sécurité du WLAN avec le WPA2, configuration simple avec le WPS d'une simple pression de bouton
• Connexion Powerline d'une simple pression de bouton ; cryptage sécurisé avec AES-128-Bit
• Possibilité de régler la portée du réseau sans fil (fonction Répéteur)
  ● Compatible avec IEEE P1901
• Interface utilisateur proprehttp://fritz.powerline

Élimination

Conformément aux prescriptions européennes, l'adaplateur FRITZ!Powerline 540E et les câbles ne doivent pas être jetés dans les ordures ménagères. Après les avoir utilisés, veuillez les remettre aux services municipaux de gestion des déchets.

Déclaration CE

AVM déclare par la présente que l'appareil est conforme aux prescriptions essentielles et autres instructions pertinentes des directives 1999/5/CE et/ou 2004/108/CE et 2006/95/CE, 2009/125/CE ainsi que 2011/65/UE.

La déclaration de conformité CE détaillée en langue anglaise est disponible à l'adresse suivante : en.avm.de/ce.
