GEBRUIKSAANWIJZING FRITZ!Powerline 540E AVM

Omvang van de levering en eigenschappen van het apparaat

FRITZ! POWERLINE WLAN/IPS Bluetooth Second

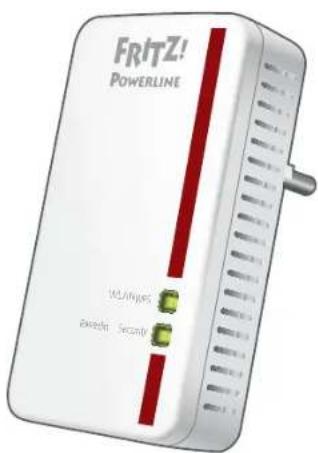

1 FRITZ!Powerline-adapter

Stroomstekker

• Stroomvoorziening
  • Interface met het Powerline-netwerk

WLAN-functie

• WLAN Access Point
• Verbinding met het draadloze WLAN-netwerk

Knoppen met leds

• WLAN-verbinding per WPS tot stand brengen
  • Powerline-verbinding veilig tot stand brengen

2 LAN-bussen

• Aansluiting van netwerkapparatuur
• Verbinding met een ethernet-thuisnetwerk

1 LAN-kabel

Deze snelle handleiding toont u de gebruiks- en bedieningsmogelijkheden van uw FRITZ!Powerline 540E. Uitgebreide informatie vindt u in het handboek in PDF-formaat op onze website http://benl.avm.de/service.

FRITZ!Powerline 540E is een Powerline-adapter die uw bestaande Powerline-netwerk uitbreidt en met uw WLAN- en netwerkapparatuur als toegangspunt tot uw thuisnetwerk en uw internetrouter kan worden gebruikt.

Voor instellingen beschikt de FRITZ!Powerline 540E over een gebruikersinterface die u op alle aangesloten apparaten in een internetbrowser kunt openen.

Op de gebruikersinterface kunt u onder andere de bedrijfsmodus van uw FRITZ!Powerline 540E wijzigen. Door een wijziging van de bedrijfsmodus kunt u uw Powerline-adapter omvormen tot een zuivere WLAN-repeater voor de uitbreiding van uw draadloos WLAN-netwerk of tot een LAN-brug voor de uitbreiding van uw ethernet-huisverkabeling.

Met deze eigenschappen is de FRITZ!Powerline 540E een apparaat met veelzijdige toepassingen, dat de reikwijdte van uw thuisnetwerk via Powerline, via WLAN- en LAN-verbindingen kan uitbreiden.

Wij wensen u veel plezier met uw FRITZ!Powerline 540E.

Veiligheid

• Gebruik de FRITZ!Powerline 540E op een droge en stofvrije plaats zonder direct zonlicht en zorg voor voldoende ventilatie.
• Sluit de FRITZ!Powerline 540E aan op een contactdoos die gemakkelijk bereikbaar is.
• FRITZ!Powerline 540E is bestemd voor het gebruik in gebouwen. Er mogen geen vloeistoff en in het inwendige van het apparaat binnendringen.
• Er mogen geen verdere FRITZ!Powerline-adapters aangesloten worden op de geïntegreerde contactdoos.
• Open de FRITZ!Powerline 540E niet. Door openen en/of niet-reglementaire reparaties kunt u gevaar lopen.
• Koppel de FRITZ!Powerline 540E vóór de reiniging los van het stroomnet. Gebruik voor het reinigen een vochtig doekje.

FRITZ!Powerline 540E breidt uw Powerline-netwerk uit

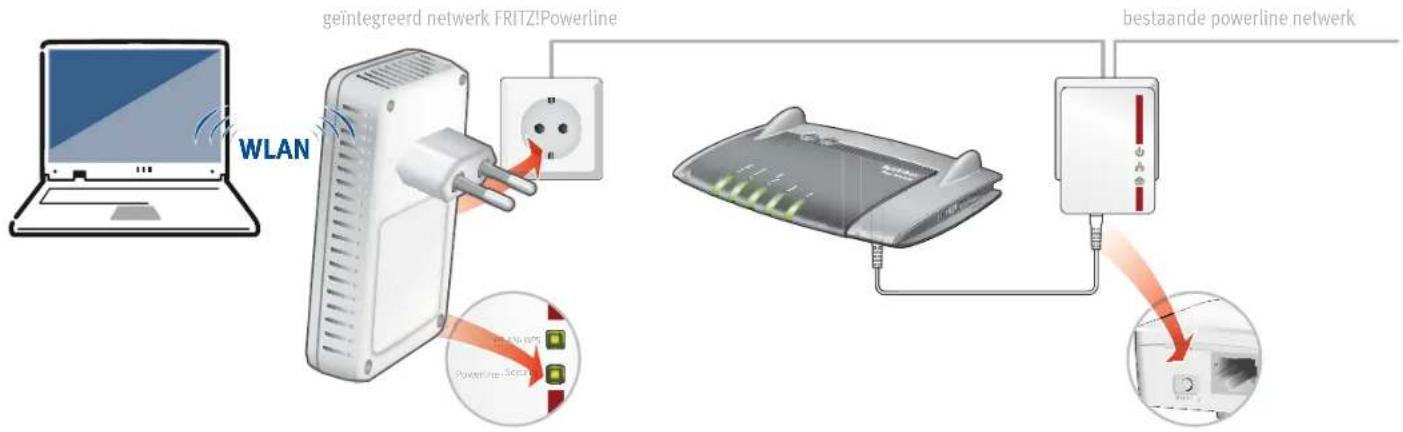

1. Sluit de FRITZ!Powerline 540E aan op een contactdoos in de buurt van een Powerline-adapter van uw bestaande Powerline-netwerk. Wacht tot de led Powerline • Security knippert.

2. Druk een seconde lang op de knop met het opschrift Security. Pair of iets gelijkaardigs van een adapter in uw Powerline-netwerk.

3. Druk binnen 2 minuten een seconde lang op Powerline • Security op de FRITZ!Powerline 540E. De led knippert eerst snel, brandt daarna continu en geeft zo aan dat de Powerline-verbinding tot stand gebracht is.

4. U kunt FRITZ!Powerline 540E nu op elke contactdoos in uw woning gebruiken.

geïntegreerd netwerk FRITZ!Powerline WLAN bestaande powerline netwerk

WLAN- en netwerkapparatuur aansluiten

Met uw WLAN- en netwerkapparatuur gebruikt u FRITZ!Powerline 540E als toegangspunt tot uw thuisnetwerk en uw internetrouter.

Zo verbindt u uw WLAN-apparaten, bijvoorbeeld smartphones of laptops die het snelle verbindingsprocedé met WPS ondersteunen, met FRITZ!Powerline 540E:

1. Druk ca. 1 seconde lang op de knop WLAN • WPS op de FRITZ!Powerline 540E. De knop knippert.
2. Start binnen twee minuten WPS op uw WLAN-apparaat.

Als uw WLAN-apparaat het snelle verbindingsprocedé WPS niet ondersteunt:

1. Koppel FRITZ!Powerline 540E los van de contactdoos en noteer de WLAN-netwerksleutel die u op de achterkant van het apparaat vindt.
2. Start de WLAN-software van uw WLAN-apparaat en voer daarin de WLAN-netwerksleutel in.

Als u een kabelgebonden netwerkapparaat wenst te gebruiken:

- Sluit uw netwerkapparaat aan met een LAN-kabel op een van de LAN-bussen van FRITZ!Powerline 540E.

FRITZ1PowerLine S40E Powerline S40E (6) ARCD-EXPOB-IJKL-98NOP Internet Key (MNL) 377A.8981.1562.8981.1234 PowerLine MRL Model no. AMR-66-1.009.1642 LWV-2.54-1.009 Registration Model - MPV - Series Display (www.miles.com) Powerline - Security Series Display, device registration C:\MPV\1600\+ - a.m.d CE AFM

Deze waarden zijn voorbeelden. Neem deze waarden niet over in uw instellingen.

Gebruikersinterface

Open de FRITZ!Powerline 540E-gebruikersinterface in uw internetbrowser met

• http://fritz.powerline, als FRITZ!Powerline 540E met een FRITZ!Box verbonden is.
  ● 192.168.178.2, als FRITZ!Powerline 540E nog niet met een router verbonden is.
• he|R-adres>. Het IP-adres wordt door uw internetrouter toegekend zodra er zich een of meerdere FRITZ!Powerline 540E in uw thuisnetwerk bevinden.

In de gebruikersinterface kunt u bijvoorbeeld WLAN-instellingen uitvoeren die leds van knoppen in- en uitschakelen, de bedrijfsmodus wijzigen of een update van de FRITZ!OS-firmware uitvoeren.

Een ethernet-thuisnetwerk uitbreiden

U kunt FRITZ!Powerline 540E als LAN-brug in uw ethernet-thuisnetwerk gebruiken.

1. Start een internetbrowser en voer in de adresbalk http://fritz.powerline in. De FRITZ!Powerline 540E-gebruikersinterface wordt geopend.
2. Open System/Operating Mode (Systeem/Bedrijfsmodus) en klink op Change Operating Mode (Bedrijfsmodus wijzigen).
3. Selecteer LAN Bridge (LAN-brug) en klik op Next (Verder). Er wordt een wizard gestart die u doorheen de inrichting begeleidt.
4. Klik op Apply (Voltooien).
5. Verbind uw WLAN- en netwerkapparatuur met FRITZ!Powerline 540E.

Een draadloos WLAN-netwerk uitbreiden

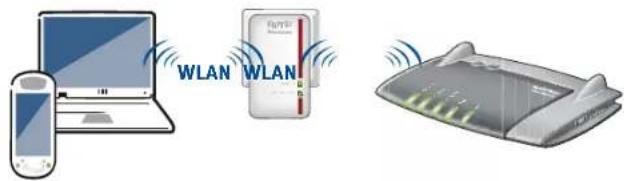

U kunt FRITZ!Powerline 540E als WLAN-repeater gebruiken.

1. Start een internetbrowser en voer in de adresbalk http://fritz.powerline in. De FRITZ!Powerline 540E-gebruikersinterface wordt geopend.
2. Open System/Operating Mode (Systeem/Bedrijfsmodus) en klink op Change Operating Mode (Bedrijfsmodus wijzigen).
3. Selecteer WLAN Bridge (WLAN-brug) en klik op Next (Verder). Er wordt een wizard gestart die u doorheen de inrichting begeleidt.
4. Klik op Finish (Voltooien).
5. Als FRITZ!Powerline 540E via een Powerline- of LAN-verbinding met uw router verbonden is, koppelt u deze verbinding los.

FRITZ!Powerline 540E mag met slechts een type verbinding met uw router verbon-den zijn.

1. Verbind uw WLAN- en netwerkapparatuur met FRITZ!Powerline 540E.

U kunt FRITZ!Powerline 540E met drie knoppen handmatig bedienen.

brandt De WLAN-functie is ingeschakeld

knippert De WPS-snelverbinding wordt uitgevoerd

uit De WLAN-functie is uitgeschakeld

kort indrukken De WPS-snelverbinding starten

voor fabrieksinstellingen tegelijk met

lang indrukken

brandt Met het Powerline-netwerk verbonden

knippert Opbouwen van de verbinding of niet in het Powerline-netwerk

uit Powerline is op de adapter uitgeschakeld

kort indrukken FRITZ!Powerline veilig in een Powerline-netwerk integreren

Eigenschappen

• breidt het thuisnetwerk uit via de stroomkabel - zonder het leggen van nieuwe kabels
  ● Powerline-overdracht tot 500 Mbit/s: foto's, muziek, HD- en 3D-video, VoIP, surfen, gaming
• WLAN tot 300 Mbit/s (2,4 GHz) verbindt computers, tablets, smartphones, printers en andere netwerkapparatuur
• 2x fast ethernet (100 Mbit/s) voor de aansluiting van tv, blue-ray, hifi, spelconsoles
• WLAN-veiligheid met WPA2, eenvoudige inrichting met WPS met een druk op de knop
  ● Powerline-verbinding met een druk op de knop, veilig versleuteld met AES 128 bit
• Verlenging van WLAN-reikwijdte (repeaterfunctie) instelbaar
• compatibel met IEEE P1901
• eigen gebruikersinterface http://fritz.powerline

Afvoer

FRITZ!Powerline 540E en kabels mogen volgens de Europese regelgeving en de Duitse wetgeving over elektrische apparatuur en elektronica (ElektroG). Breng ze daarom na gebruik naar een inzamelpunt in uw gemeente.

CE-verklaring

Hiermee verklaart AVM dat de apparaat overeenstemt met de fundamentele vereisten en de andere relevante voorschriften van de richtlijnen 1999/5/EG resp. 2004/108/EG en 2006/95/EG, 2009/125/EG en 2011/65/EU.

De EG-verklaring van overeenstemming vindt u in het Engels open.avm.de/ce.
