GEBRUIKSAANWIJZING FRITZ!WLAN Repeater 1160 AVM

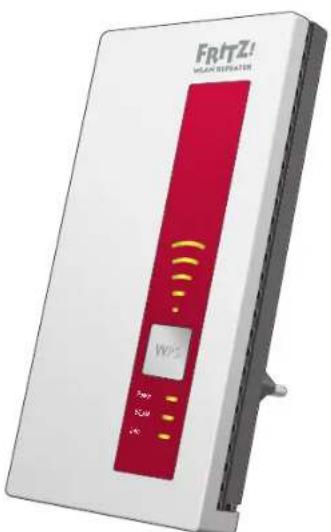

Omvang van de levering en eigenschappen van het apparaat

FRITZ! WINS Power PWM +V

1 FRITZ!WLAN Repeater 1160

WPS-knop

•WPS starten
•Mesh WiFi activeren
•Fabrieksinstellingen laden

WiFi-functie

*Vergroten van het draadloze WiFi-netwerk
• WiFi 802.11 n/g/b in de 2,4 GHz-band
•WiFi 802.11 ac/n/a in de 5 GHz-band

Statusweergave

•Kwaliteit van het WiFi-signaal
•Verbindingstoestanden

Veiligheid

• Gebruik de FRITZ!WLAN Repeater 1160 op een droge en stofvrije plaats zonder direct zonlicht. Zorg voor voldoende ventilatie.
• De FRITZ!WLAN Repeater 1160 is ontworpen voor het gebruik in gebouwen.
• Er mogen geen vloeistoffen in de FRITZ!WLAN Repeater 1160 binnendringen.
• Sluit de FRITZ!WLAN Repeater 1160 aan op een contactdoos die gemakkelijk bereikbaar is.
• Open de FRITZ!WLAN Repeater 1160 niet. Door openen en/of ondeskundige reparaties kunt u uzelf in gevaar brengen.
• Koppel de FRITZ!WLAN Repeater 1160 vóór het reinigen los van het stroomnet. Gebruik voor de reiniging een vochtige doek.

Dat is de FRITZ!WLAN Repeater 1160

Deze snelle handleiding toont u de gebruiks- en bedieningsmogelijkheden van uw nieuwe FRITZ!WLAN Repeater 1160. Uitgebreide informatie en technische gegevens vindt u in het handboek in PDF-formaat op onze website nl.avm.de/service.

De FRITZ!WLAN Repeater 1160 is een WiFi-repeater die de reikwijdte van uw WiFi-netwerk vergroot. Computer, tablet, smart-tv en andere WiFi-apparaten kunnen de FRITZ!WLAN Repeater 1160 als toegangspunt tot uw internetrouter en het thuisnetwerk gebruiken. In het thuisnetwerk van een FRITZ!Box neemt de FRITZ!WLAN Repeater 1160 automatisch de instellingen van de FRITZ!Box over. Met een FRITZ!Box vanaf FRITZ!OS 6.90 profiteert u bovendien van uitgebreide Mesh WiFi-functies. Meer informatie over de voordelen en inrichting van Mesh WiFi vindt u onderen.avm.de/mesh-networking.

FRITZ!WLAN Repeater 1160 beschikt over een gebruikersinterface die u op alle aanges-

FRITZ!WLAN Repeater 1160 in een thuisnetwerk

loten apparaten in een internetbrowser kunt openen.

Wij wensen u veel plezier met uw FRITZ!WLAN Repeater 1160.

Leds en toetsen

De leds geven de bedrijfstoestand aan:

	brandt knippert
	Kwaliteit van het WiFi-signaal	Verbinding met het WiFi-basisstation is onderbroken
Power FRITZ!WLAN Repeater 1160 is bedrijfsklaar		● FRITZ!WLAN Repeater 1160 wordt gestart● FRITZIOS wordt bijgewerkt
WLAN WiFi-functie actief		● WPS wordt uitgevoerd; snel knipperen: WPS moest worden afgebroken● Mesh WiFi wordt geactiveerd● De WiFi-instellingen worden overgenomen
Info In de gebruikersinterface instelbaar: WiFi-toegang voor gasten actief of apparaat aan toegang voor gasten aangemeld
alle		Fabrieksinstellingen worden geladen

Met de WPS-knop bedient u de FRITZ!WLAN Repeater 1160:

	WPS-knop indrukken
WPS starten / mesh WiFi activeren	1 seconde
met andere basis verbinden	6 seconden
Fabrieksinstellingen	15 seconden

FRITZ!WLAN Repeater 1160 met een druk op de knop met WiFi verbinden

Vereisten (vooraf ingesteld en uitgevoerd in een FRITZ!Box)

• Draadloos basisstation geschikt voor WPS met de versleutelingsstandaard WPA of WPA2
• De SSID (naam van het WiFi-netwerk) van het WiFi-basisstation is op „zichtbaar" ingesteld en het MAC-filter is voor de eerste installatie uitgeschakeld.

Verbinding met de computer tot stand brengen

1. Sluit de FRITZ!WLAN Repeater 1160 aan op een contactdoos in de buurt van uw computer en uw WiFi-basisstation (bijv. de FRITZ!Box).
2. Houd de WPS-knop op de FRITZ!WLAN Repeater 1160 ingedrukt tot de led „WLAN" knippert.
3. Druk binnen 2 minuten op de knop op uw WiFi-basisstation, WPS wordt gestart. Raadpleeg hiervoor de documentatie van dit apparaat. De FRITZ!WLAN Repeater 1160 neemt de SSID (netwerknaam) en de WiFi-netwerksleutel over van uw WiFi-basisstation en brengt een beveiligde WiFi-verbinding tot stand. Als de verbinding tot stand is gebracht, branden de leds „Power“, „WLAN“ en
4. Sluit de FRITZ!WLAN Repeater aan op een contactdoos die zich ongeveer in het midden bevindt tussen uw WiFi-basisstation en de WiFi-apparaten waarvoor het draadloze netwerk vergroot moet worden.

FRITZ!WLAN Repeater 1160 is via WiFi met uw thuisnetwerk verbonden. Controleer de instellingen en voer zo nodig een update uit. Lees verder pagina 70.

1

2

((• WiFi •))

4

Per wizard met WiFi verbinden

Voorwaarden

Het MAC-filter moet voor de eerste inrichting uitgeschakeld zijn. Bij een FRITZ!Box is dat de standaardinstelling.

Verbinding met de computer tot stand brengen

1. Sluit de FRITZ!WLAN Repeater 1160 aan op een contactdoos in de buurt van uw computer en uw WiFi-basisstation (bijv. de FRITZ!Box).
2. Start de WiFi-software op uw computer, selecteer het WiFi-netwerk van uw FRITZIWLAN Repeater 1160 en start de verbindingsopbouw.
3. Voer de netwerksleutel in. In de FRITZ!WLAN Repeater 1160 is bij levering de netwerksleutel 00000000 (8 maal nul) ingesteld. De computer brengt een verbinding met de FRITZ!WLAN Repeater 1160 tot stand. Als de verbinding tot stand is gebracht, branden de leds "Power", "WLAN" en "2".
4. Sluit de FRITZ!WLAN Repeater aan op een contactdoos die zich ongeveer in het midden bevindt tussen uw WiFi-basisstation en de WiFi-apparaten waarvoor het draadloze netwerk vergroot moet worden.

Inrichtingswizard starten

1. Start een internetbrowser en voer

http://fritz.repeater in de adresbalk in. De inrichtingswizard verschijnt.

1. Een wizard voert u door het inrichten van de WiFi-verbinding tussen de FRITZ!WLAN Repeater 1160 en uw WiFi-basisstation.

FRITZIWLAN Repeater 1160 is via WiFi met uw thuisnetwerk verbonden. Controleer de instellingen en voer zo nodig een update uit. Lees verder op pagina 71.

FRITZ!WLAN Repeater 1160 in het thuisnetwerk

In het thuisnetwerk van een FRITZ!Box werken uw FRITZ!-apparaten erg gemakkelijk en handig samen.

Aan een FRITZ!Box met FRITZ!OS vanaf 6.90

• Bij de aanmelding aan FRITZ!Boxen met FRITZ!OS 6.90 en hoger neemt FRITZ!WLAN Repeater automatisch de WiFi-instellingen van de FRITZ!Box over.
• Als de instellingen in de FRITZ!Box gewijzigd worden, neemt FRITZ!WLAN Repeater de wijzigingen automatisch over.
• Updates voor FRITZ!WLAN Repeater 1160 kunt u rechtstreeks in de grafi - sche weergave van de FRITZ!Box-gebruikersinterface onder Thuisnetwerk / Thuisnetwerkoverzicht doorvoeren.
• FRITZ!WLAN Repeater 1160 profiteert van uitgebreide mesh WiFi-functies. Neem hiervoor de instructies op avm. de/mesh.

Aan een FRITZ!Box met FRITZ!OS tot 6.6x

• Bij de aanmelding aan FRITZ!Boxen met FRITZ!OS tot 6.6x neemt FRITZ!W-LAN Repeater automatisch de WiFi-in-stellingen van de FRITZ!Box over.
• Updates voor FRITZ!WLAN Repeater 1160 kunt u in de FRITZ!Box-gebrui-

kersinterface onder Thuisnetwerk / Thuisnetwerkoverzicht doorvoeren.

Aan een WiFi-basisstation van een andere fabrikant

• Bij de aanmelding via WPS aan een WiFi-basisstation neemt FRITZ!WLAN Repeater de SSID (netwerknaam) en de WiFi-netwerksleutel over van het WiFi-basisstation.
• Updates voert u rechtstreeks uit in de gebruikersinterface van uw FRITZ!W-LAN Repeater 1160 onder System / Update.

De gebruikersinterface van de FRITZ!WLAN Repeater kunt u op alle aangesloten apparaten openen met het IP-adres, die uw WiFi-basisstation heeft toegewezen aan de repeater.

Controleer daarom eerst in de gebruikersinterface van uw WiFi-basisstation, welk IP-adres aan FRITZ!WLAN Repeater toegewezen is en voer dit IP-adres vervolgens in de adresbalk van een internetbrowser in. Raadpleeg de documentatie van uw WiFi-basisstation.

Technische gegevens

• Afmetingen (l x b x d): circa 76,5 x 155 x 62,6 mm
  230 V, 50 Hz A/C
  0 °C tot +40 °C
  ● Werkelijk vermogen (max): 5,5 W
  ● Werkelijk vermogen ( ): 3,3 W
  ● Gewicht: circa 151 g
• 4 antennes, geïntegreerd
• Dual-WiFi AC + N (2,4 GHz en 5 GHz tegelijk)
• WiFi: 802.11ac en 802.11n neerwaarts compatibel met 802.11g/b/a
• WiFi: tot 866 Mbit/s (5 GHz), tot 300 Mbit/s (2,4 GHz) (bruto, de haalbare bruikbare doorvoersnelheden liggen onder deze waarden)
  ● WPA, WPA2 (802.11i)
• Uitgebreide technische gegevens vindt u in het handboek van de FRITZ!Repeater.

Draadloze frequenties en zendvermogen

• WiFi 2,4 GHz: Reikwijdte 2,4 GHz – 2,483 GHz, maximaal 100 mW
• WiFi 5 GHz: Reikwijdte 5,15 GHz – 5,35 GHz, maximaal 200 mW, evenals 5,47 GHz – 5,725 GHz, maximaal 1000 mW
• Op de 5GHz-band voor WiFi is de reikwijdte van 5,15 GHz tot 5,35 uitsluitend bestemd voor gebruik binnenshuis. Deze beperking of verplichting geldt in de EU-lidstaten AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Systeemvereisten

● WiFi-basisstation conform WiFi 802.11ac, n, g, b of a
- Het WiFi-basisstation moet de versleutelingsstandaards WPA of WPA2 ondersteunen.
- Voor maximale datarates van 866 Mbit/s (5 GHz) resp. 300 Mbit/s (2,4 GHz): WiFi-basisstation conform 802.11ac (5 GHz) of 802.11n (2,4 GHz)
- Voor 5 GHz en 2,4 GHz tegelijk: WiFi-basisstation met Dual-WiFi AC + N
- Voor uitgebreide mesh-functies: FRITZ!Box met FRITZ!OS vanaf 6.90
● automatische toewijzing van IP-adres (DHCP)
- Voor de eerste inrichting met WPS: WiFi-basisstation met WPS-functie en actuele fi rmware
- Voor eerste inrichting zonder WPS: computer met WiFi die de WiFi-Versleutelingsstandaard WPA ondersteunt

Afvoer

FRITZ!WLAN Repeater 1160 en kabels mogen overeenkomstig de Europese wetgeving en Duitse wetgeving over elektrische apparatuur en elektronica (ElektroG) niet met het huisvuil worden afgevoerd. Breng de apparatuur daarom na gebruik naar een inzamelpunt in uw gemeente.

Juridische informatie

Juridische informatie en geldende licentiebepalingen vindt u in de gebruikersinterface onder Help / Juridische informatie [Help / Legal Notice]

CE-verklaring

Hiermee verklaart AVM dat het apparaat overeenstemt met de fundamentele vereisten en de andere relevante voorschriften van de richtlijnen 2014/53/EU, 2009/125/EG en 2011/65/EU.

De volledige versie van de EG-verklaring van overeenstemming is in het Engels te vinden op http://en.avm.de/ce.

Diagnose en onderhoud

De FRITZ!WLAN Repeater stuurt diagnosegegevens door aan AVM, die ons ondersteunen bij het verder ontwikkelen van het product. Hierdoor profi teert u direct van optimaliseringen en updates van FRITZ!OS. Meer informatie vindt u in de helpfunctie van de gebruikersinterface onder http://fritz.repeater

Fabrieksgarantie

Als producent van dit originele product bieden wij u een garantie van 5 jaar op de hardware. De garantieperiode gaat in vanaf de datum dat de eerste eindverbruiker het product heeft aangeschaft. U kunt de garantieperiode aantonen door het overleggen van de originele factuur of vergelijkbare documenten. Uw garantierechten uit het koopcontract en uw wettelijke rechten worden niet beperkt door deze garantie.

Binnen de garantieperiode verhelpen wij defecten van het product die aantoonbaar zijn veroorzaakt door materiaal- of productiefouten. Wij zijn helaas niet aansprakelijk voor gebreken ten gevolge van niet-reglementaire installatie, onvakkundige omgang, niet-na-leving van het handboek, normale slijtage of defecten in de systeemomgeving (hard- of software van derden). Wij kunnen kiezen tussen reparatie en een vervangende levering. Andere claims dan de in deze garantievoorwaarden genoemde rechten op het verhelpen van defecten aan het product maken geen deel uit van deze garantie.

Wij garanderen u dat de software in overeenstemming is met de algemene specificaties, maar niet dat de software voldoet aan uw persoonlijke wensen. Wij vergoeden geen verzendkosten. Vervangen producten worden weer ons eigendom. Garantievergoedingen zorgen niet voor een verlenging of hernieuwde ingang van de garantieperiode. Wan- neer wij een garantieclaim afwijzen, verjaart deze claim uiterlijk zes maanden na onze afwijzing.

Op deze garantie is Duits recht van toepassing, met uitzondering van het verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (CISG).
