Naxos - Poêle PANADERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	Panadero
Modèle	Naxos
Dimensions (H x L x P)	695 x 640 x 400 mm
Poids	93 kg
Puissance nominale	6,7 kW
Rendement énergétique	80,7 %
Émission de CO	0,10 %
Température des fumées	236 °C
Tirage minimum de la cheminée	12 Pa
Débit massique des fumées	8,5 g/s
Volume de chauffe (approx.)	240 m³
Distance de sécurité aux matériaux combustibles	60 cm
Diamètre de sortie fumée	150-153 mm
Porte d'entrée bois	465 x 260 mm
Corps en acier	4 mm d'épaisseur
Grille en fonte	Oui
Peinture résistante à	800 °C
Vitre vitrocéramique	750 °C
Longueur maximale des bûches	50 cm
Type de combustible	Bois sec (taux d'humidité <20 %) et briquettes de bois pressé
Norme	EN 13240:2001 & A2:2004
Certification	CE, Ecodesign

FOIRE AUX QUESTIONS - Naxos PANADERO

Quel type de combustible recommandez-vous pour le poêle Naxos ?

Utilisez du bois sec avec un taux d'humidité inférieur à 20 % ou des briquettes de bois pressé. Évitez les bois humides, les déchets ménagers, les plastiques et les produits gras.

Comment installer correctement le poêle Naxos ?

L'installation doit être réalisée par un professionnel qualifié. Placez le poêle sur un sol non inflammable, respectez une distance de sécurité d'au moins 60 cm des matériaux combustibles, et assurez une ventilation adéquate avec une fenêtre ouvrable dans la pièce.

Quelles sont les distances de sécurité à respecter ?

La distance minimale par rapport aux matériaux combustibles (meubles, rideaux, etc.) est de 60 cm. Le poêle doit être installé sur un sol non inflammable, avec une plaque dépassant de 15 cm sur les côtés et 30 cm devant.

Comment effectuer le premier allumage du poêle ?

Lors du premier allumage, il est normal que de la fumée se dégage. Aérez abondamment la pièce. Utilisez du papier, des pastilles d'allumage et des brindilles. Ouvrez complètement les tirages d'air. Ajoutez ensuite deux morceaux de bois de 2 à 2,5 kg.

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre quotidiennement avec un nettoyant spécial pour vitres de poêle. N'utilisez jamais d'eau. Ne nettoyez jamais le poêle en fonctionnement.

Que faire en cas d'incendie de cheminée ?

Si possible, fermez les tirages d'air pour réduire l'alimentation en oxygène et contactez immédiatement les autorités (pompiers).

Quels éléments ne sont pas couverts par la garantie ?

Ne sont pas couverts : la vitre, la grille en fonte, la vermiculite, les poignées (porte et tirage), ainsi que les déformations dues à une surchauffe de l'appareil.

Comment régler l'intensité du feu ?

Réglez l'intensité en fermant plus ou moins les tirages d'air. Pour une combustion au ralenti, fermez partiellement les arrivées d'air. Assurez-vous que les tirages restent toujours libres pour une bonne circulation.

Pourquoi y a-t-il de la fumée lors des premiers allumages ?

C'est normal : la peinture anticalorifique brûle et adhère au poêle. Aérez abondamment la pièce jusqu'à ce que la fumée disparaisse.

Quel entretien annuel est nécessaire ?

Chaque début de saison, faites réaliser un entretien par un professionnel. Nettoyez régulièrement les conduits de fumée et assurez-vous de l'absence de blocage avant une remise en marche après une longue période d'inactivité.

MODE D'EMPLOI Naxos PANADERO

Le bois: une énergie ecologique

Le bois est une énergie renouvelable qui répond aux défis énergétiques et environnementaux du 21ème siècle.

Tout au long de sa vie, un arbre pousse grâce à la lumière du soleil, l'eau, les sels mineraux et le CO2. Il accumule de manière naturelle l'énergie solaire et nous offre l'oxygène indispensable à la vie.

La quantité de CO2 qui se dégage pendant la combustion du bois n'est pas supérieure à celle qui serait émise lors de sa décomposition naturelle. Nous sommes donc devant un type d'énergie qui respecte le cycle naturel de millions d'années. La combustion du bois n'augmente pas le CO2 dans l'environnement, c'est une énergie ecologique qui ne participe pas à l'effet de serre.

Avec nos poées, le bois se brûle propremment et ne laïssse aucun résidu. La cendre du bois représenté un engrais de haute qualité, riche en sels minéraux.

En achetant un poèle à bois, vous aidez l'environnement, vous aurez un chauffage économique et vous pourrez apprecier ce spectacle des flammes qu'aucun autre type de chauffage peut offrir.

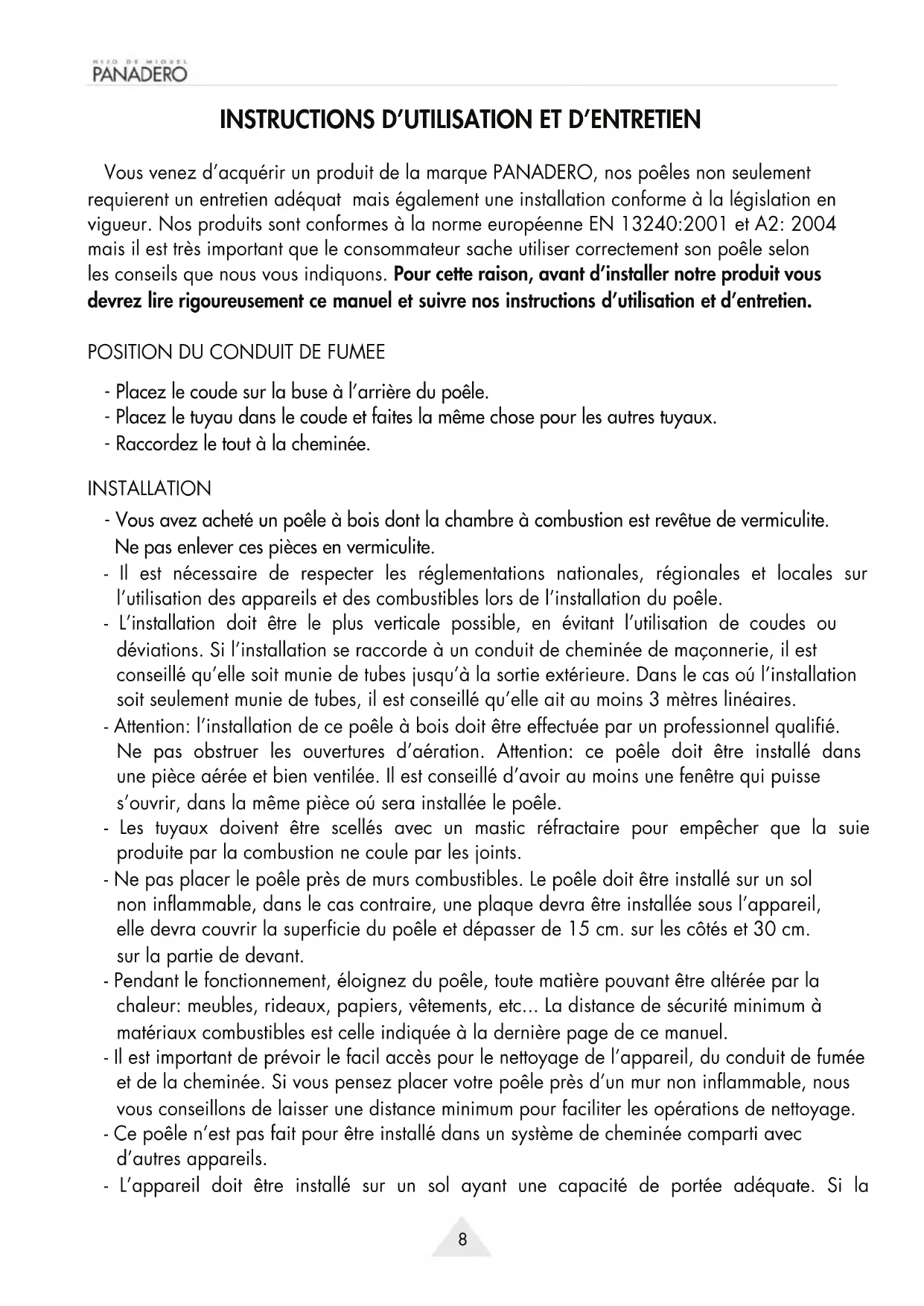

Vous venez d'acquerir un produit de la marque PANADERO, nos poêles non seulement requierent un entretien ajustat mais également une installation conforme à la législation en vigueur. Nos produits sont conformes à la norme europeenne EN 13240:2001 et A2: 2004 mais il est très important que le consommateur sache utiliser correctement son poêle selon les conseils que nous vous indiquons. Pour cette raison, avant d'installer notre produit vous devrez dire rigoureusement ce manuel et suivre nos instructions d'utilisation et d'entreten.

POSITION DU CONDUIT DE FUMEE

• Placez le coude sur la buse à l'arrête du poêle.
• Placez le tuyau dans le coude et faites la même chose pour les autres tuyaux.
  Raccordez le tout à la cheminée.

INSTALLATION

• Vous avez achete un poèle à bois dont la chambre à combustion est revêtue de vermiculite.
  Ne pas enlever ces pieces en vermiculite.
• Il est nécessaire de respecter les réglementations nationales, régionales et locales sur l'utilisation des appareils et des combustibles lors de l'installation du poèle.
• L'installation doit être le plus verticale possible, en évitant l'utilisation de coudes ou déviations. Si l'installation se raccorde à un conduit de cheminée de maconnerie, il est conseillé qu'elle soit munie de tubes jusqu'à la sortie extérieure. Dans le cas où l'installation soit seulement munie de tubes, il est conseillé qu'elle ait au moins 3 metres linéaires.
• Attention: l'installation de ce poèle à bois doit être effectuee par un professionnel qualifié. Ne pas obstruer les ouvertures d'aération. Attention: ce poèle doit etre instalé dans une piece aérée et bien ventilée. Il est conseilé d'avoir au moins une fenetre qui puisse s'ouvrir, dans la même piece ou sera installee le poèle.
• Les tuyaux doivent être scelledes avec un mastic refractaire pour empêcher que la suie produit par la combustion ne coule par les joints.
• Ne pas placer le poèle pres de murs combustibles. Le poèle doit être installé sur un sol non inflammable, dans le cas contraire, une plaque devra être installée sous l'appareil, elle devra couvrir la superficie du poèle et dépasser de 15 cm. sur les côtes et 30 cm. sur la partie de devant.
• Pendant le fonctionnement, éloignez du poèle, toute matière pouvant être alterée par la chaleur: meubles, ridesaux, papiers, vêtements, etc... La distance de sécurité minimum à matériaux combustibles est cette indiquée à la dernière page de ce manuel.
• Il est important de prévoir le facil accès pour le nettoyage de l'appareil, du conduit de fumée et de la cheminée. Si vous pensez placer votre poèle pres d'un mur non inflammable, nous vous conseillons de laisser une distance minimum pour facilitier les opérations de nettoyage.
• Ce poèle n'est pas fait pour être installé dans un système de cheminée comparti avec d'autres apparèils.
• L'appareil doit être installé sur un sol ayant une capacité de portée ajustate. Si la

construction ne répond pas à cette exigence, il faudra adopter les mesures nécessaires (par exemple en installerant une plaque de distribution de charge).

COMBUSTIBLE

• Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il cree beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouez également utiliser des briquettes de bois présse.
• Allumez le feu avec des pastilles prévues à cet effet, ou avec l'aide de papier et brindilles. N'utilisez jamais d'alcool à brûler ou de produits similaires.
• Ne brûlez pas de déchets menagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.
• Utilisé exclusively des combustibles recommends.

FONCTIONNEMENT

• Lors des premiers allumages, il est normal que de la fumée se dégage. Cela est dû à ce que certains composants de la peinture anticalorifique brûlent en même temps que s'adhére le pigment au poèle. Nous conseillons d'áérer abondamment la piece jusqu'à ce que cela disparaisse.

• Le poèle n'est pas prévu pour fonctionner «porte ouverte».

• Cet apparéil est prévu pour fonctionner de manière discontinue avec des temps de recharge de combustible.
• Pour l'illumage du poèle il est recommandé d'utiliser du papier, des pastilles d'allumage et des brindilles. Une fois que le feu commence à fonctionner, ajoutez pour la première charge deux morceaux de bois de 2 à 2.5 Kg. Pendant cette phase d'allumage, les tirages d'air doivent être complètement ouverts.
• Une fois que le feu commence à prendre de l'intensité, régler l'intensité du feu en fermant plus ou moins les tirages d'air.
• Pour atteindre la puissance nominale de l'appareil vous devez utiliser une quantité approximative de 2.5Kg . de bois (deux buches d'environ 1 Kg.) en intervales d'une heures. Les buches doivent être disposées horizontally en laissant un petit espace entre chacune d'elles afin d'assurer une correcte combustion. Vous ne devez pas recharger de combustible libre ou autre apparemil avant que la charge antérieure ne se soit consummée et qu'il reste seulement le lit de braises nécessaire à la reprise de la combustion.
• Pour arriver à une combustion au ralenti vous devrez régler l'intensité du feu par les tirages d'air. Ceux-ci devront rester toujours libres d'accès pour permettre une bonne circulation de l'air de combustion.
• Il est normal que le joint en fibre de verre se désintègre. Bien que le poèle puisse fonctionner sans le joint, nous vous recommendons de le changer chaque saison.
• Le tiroir sert à retarder les cendres. Videz le régulièrement sans attendre qu'il se remplisse trop afin d'éviter que se détirole la grille.

Sachez que jusqu'à 24 heures après, les cendres peuvent être encore chaudes.

• N'ouvre pas la porte de l'appareil brusquement afin deviter que la fumée ne sorte. N'ouvre jamais la porte sans avoir ouvert avant le registre. Ouvrez la porte seulement

quand yous neez charger le poele avec le combustible adequat.

• La vitre, les pieces en laiton et l'appareil en general peuvent atteindre des températures élevées, attention aux risques de brûlures lors de l'utilisation. Pour manipuler ces pieces, utilisez le gant fourni avec le poèle.
• Tenez eloianes les jeunes enfants pour éviter des brûlures lors de l'utilisation.
• Si le démarrage du poèle cause certains problèmes (Inter-saison, cheminée froide...). Vous pouvez allumer un feu d'appoint avec du papier froissé ce qui aidera àmettre en marche le poèle.
• Dans le cas de surchauffe, fermez le tirage d'air pour réduire l'intensité du feu.
• Dans le cas de mauvais fonctionnement, fermez le tirage d'air et consultez le fabricant.

ENTRETIEN

• Un nettoyage quotidien de la vitre permet d'eviter le dépôt de suie sur le verre. Utilisez pour cela un nettoyant spécial vendu dans le commerce. N'utilisez jamais d'eau. Ne tentez jamais de nettoyer votre poèle en fonctionnement.
• Il est aussi très important de nettoyer régulièrement les conduits de fumée de l'appareil et vous devrez vous assurer l'absence de bloquage avant de remettre en marche l'appareil après une période prolongée de non allumage.
• Chaque début de saisson, il est important qu'un professionnel réalise l'entretien de votre installation.
• Dans le cas d'un incendie de cheminée, si vous le pouvez, fermez les tirages d'air et contactez immediatement les autorités.
• Toute piece de rechange doit être recommandée par le fabricant.
• La fibre de verre qui est utilisé pour les oints peut se dégrader avec le temps. Dans le cas ou cela se produit, il faudrait alors procéder à son remplacement.

GARANTIE

Cet apparéil est un produit de qualité qui a été fabriqué avec le plus grand soin. Si malgré tout, vous constatiez une anomalie, commencez par demander conseil au revendeur. Si ce dernier n'est pas en mesure de vous solutionner le problème, il nous contactera et, si la situation l'excige nous enverra l' apparéil. Le délambda de garantie étant de cinq ans à compter de la date d'achat, nous nous engageons à replacer gratuitement les pieces défectueuses pendant ce délambda. Néanmoins les frais de transport sont à la charge du client.

Si l'intérieur de la chambre de combustion subit des déformations, cela est dû à une surchauffe de l'appareil et donc n'est pas couvert par la garantie

Étant donné que ce dispositif a été testé par un laboratoire agreé, ne sont pas couverts par la garantie les pieces suivantes:

Vitre
-La grille en fonte
- Vermiculite
- Poignées (de la porte et tirage)

A l'intérieur de l'emballage se trouve une fiche de contrôle de qualité, nous vous prions de la remettre au revendeur en cas de réclamation.

MESURES ET CHARACTERISTIQUES

- Hauteur	695 mm
- Largeur	640 mm
- Profondeur	400 mm
- Poids	93 Kg
- Porte entrée bois	465 x 260 mm
- Sortie fumée	150-153 mm
- Corps en acier de 4 mm.
- Grille en fonte
- Peinture résistance à 800 °C
- Vitre vitrocéramique 750 °C
- Bùches jusqu'à 50 cm

- Puissance nominale	6,7 kW
- Rendement	80,7 %
- Emission de CO	0.10 %
- Tirage minimum de la cheminée pour puissance nominale	12 Pa
- Débit massique des fumées	8.5 g/s
- Température des fumées	236 °C
- Distance par rapport aux materiaux combustibles adjacents 60 cm
- Volume de chauffe (aprox.)	240 m³

CE EN 13240: 2001 & A2: 2004	H. O. DE M. O. E. P. I. C A MP OLL AN O AVDA. 5° NORTE, 13-15 02007 ALBACETE -SPAIN
POÉLE A BOIS "NAXOS"..........16 POÉLE INDEPENDANT A COMBUSTIBLE SOLIDE RAPPORT DESSAIS N° TD 4636; TD 4636 P DECLARATION DES PERFORMANCES..........18450 L ORGANISME NOTIFIE..........1677
Puisance calorifique..........6.7 kW Rendement énergétique..........80,7% Emission de CO par les produits de combustion..........0.10% Temperatures des produits de combustion°236 °C Distance par rapport aux matériaux combustibles..........60 cm Concentration de poussières a 13% O2..........30 mg/Nm3 Type de combustible..........Bois et briquettes

SPF Santé publique, Sécurité de la Chaine alimentaire et Environnement, Direction générale de l'Environnement

AR 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions des polluants des appareils de chauffage alimentés en combustible solide

Fabricant:
Nom du fabricant	PANADERO DENIA SL
Adresse du fabricant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Nom de son mandataires établi dans la Communauté européen	PANADERO DENIA SL

Produit(s):
Type de combustible	Renewable – Solid Fuel
Type of products	Solid fuel-fired room heater NBN EN 13240
Puisance	6.7	KW
Modèle	NAXOS Ecodesign
Type	PANADERO DENIA SL
N° CE	18450

Niveau d'émission:
EFF	%
CO Non Continuous	.07 % or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	28.6 % or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	82.9 %	NBN EN 13240

informationssupplémentaires :
le nom de l'organisme agréé	CTIF
Numéro de rapport	TD 4636; TD 4636P
les coordonnées de la personne habilité à signer la déclaration	Miguel PANADERO
le lieu et la date de la déclaration	31-05-2018 02007 ALBACETE
Informations environnementales concernant les combustibles solides recommends	Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il create beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois présse.
Informations environnementales concernant les combustibles solides non-recommendés	Ne brûlez pas de déchets menagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrasissement du conduit. Nous certifions par la présence que la série des appareils spécifique ci-après est conforme au modèle

Nous certifi ons par la presente que la série des apparils specifie ci-apres est conforme au modele type decrit dans la déclaration de conformité CE, qu'elle est fabriquée et mise sur le marché conformément aux exigences définies dans l'arrêté royal du 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions de polluants des apparils de chauffage alimentés en combustible solide.
