Producttype	Houtkachel
Merk	Panadero
Model	Naxos
Afmetingen (H x B x D)	695 x 640 x 400 mm
Gewicht	93 kg
Nominaal vermogen	6,7 kW
Energierendement	80,7 %
CO-uitstoot	0,10 %
Rookgastemperatuur	236 °C
Minimaal trek van de schoorsteen	12 Pa
Massadebiet rookgassen	8,5 g/s
Verwarmingsvolume (ca.)	240 m³
Veiligheidsafstand tot brandbare materialen	60 cm
Diameter rookgasafvoer	150-153 mm
Houtdeur	465 x 260 mm
Stalen behuizing	4 mm dik
Gietijzeren rooster	Ja
Verf bestand tegen	800 °C
Vitrokeramische ruit	750 °C
Maximale lengte van de blokken	50 cm
Brandstoftype	Droog hout (vochtgehalte <20 %) en geperste houtbriketten
Norm	EN 13240:2001 & A2:2004
Certificering	CE, Ecodesign

Veelgestelde vragen - Naxos PANADERO

Welk type brandstof raadt u aan voor de Naxos kachel?

Gebruik droog hout met een vochtgehalte lager dan 20% of geperste houtbriketten. Vermijd nat hout, huishoudelijk afval, plastic en vette producten.

Hoe installeer ik de Naxos kachel correct?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Plaats de kachel op een onbrandbare vloer, houd een veiligheidsafstand van minimaal 60 cm tot brandbare materialen en zorg voor voldoende ventilatie met een openslaand raam in de kamer.

Welke veiligheidsafstanden moeten worden aangehouden?

De minimale afstand tot brandbare materialen (meubels, gordijnen, enz.) is 60 cm. De kachel moet op een onbrandbare vloer worden geplaatst, met een plaat die 15 cm aan de zijkanten en 30 cm aan de voorkant uitsteekt.

Hoe voer ik de eerste ontsteking van de kachel uit?

Bij de eerste ontsteking is het normaal dat er rook vrijkomt. Ventileer de kamer goed. Gebruik papier, aanmaakblokjes en twijgen. Open de luchttoevoer volledig. Voeg daarna twee stukken hout van 2 tot 2,5 kg toe.

Hoe reinig ik het glas van de kachel?

Reinig het glas dagelijks met een speciale kachelglasreiniger. Gebruik nooit water. Maak de kachel nooit schoon tijdens gebruik.

Wat te doen bij een schoorsteenbrand?

Sluit indien mogelijk de luchttoevoer om de zuurstoftoevoer te verminderen en neem onmiddellijk contact op met de autoriteiten (brandweer).

Welke onderdelen vallen niet onder de garantie?

Niet gedekt: het glas, het gietijzeren rooster, de vermiculiet, de handgrepen (deur en trek), evenals vervormingen door oververhitting van het apparaat.

Hoe stel ik de intensiteit van het vuur in?

Stel de intensiteit in door de luchttoevoer min of meer te sluiten. Voor een rustige verbranding sluit u de luchttoevoer gedeeltelijk. Zorg ervoor dat de trek altijd vrij blijft voor een goede circulatie.

Waarom is er rook bij de eerste ontstekingen?

Dat is normaal: de hittebestendige verf brandt in en hecht zich aan de kachel. Ventileer de kamer goed tot de rook verdwijnt.

Welk jaarlijks onderhoud is nodig?

Laat aan het begin van elk stookseizoen onderhoud uitvoeren door een professional. Reinig regelmatig de rookkanalen en controleer op verstoppingen voordat u de kachel na een lange periode van inactiviteit weer in gebruik neemt.

GEBRUIKSAANWIJZING Naxos PANADERO

GEBRUKS- EN ONDERHOUDSAANWIJZINGEN p. 16

INSTRUÇOES DE UTILIZACAO E MANUTENÇA O. 20

Brandhout: milieuvriendelijke energia

Brandhout is een verwangbare energia die voldoet aan de energie-en milieueisen van de 21 steeuw.

In de loop van zich leven groeit een boom dankzij zonnelicht, water, mineraalzouten en CO2. Hij verzamelt op natuurlijke wijze de zonne-energie en geeft ons de zuurstof die nodig is om te leven.

De hoeveelheid CO2 die tijdens het stoken van hout wordt uitgestoten is Niet groter dan die vrijkomt door natuurlijke ontbinding. Daarom hebben we te makeen met een energiesoort die de natuurlijke cyclus van miljoenen jaren respecteert. De verbranding van hout verhoegt de CO2-emissie in het milieu Niet, waardoor het een milieuvriendelijk energie is die nied bijdraagt aan het broeikaseffect.

In once kachels word het brandhout schoon en zonder afvalstoffen gestoekt. Houtas is mest van hoge kwaliteit en rijk aan mineraalzouten. Door een houtkachel te kopen helpt u het milieu, heeft u een goedkope verwarming en geniet u van de gezellige vlammen die geen andere verwarming u kan bieden.

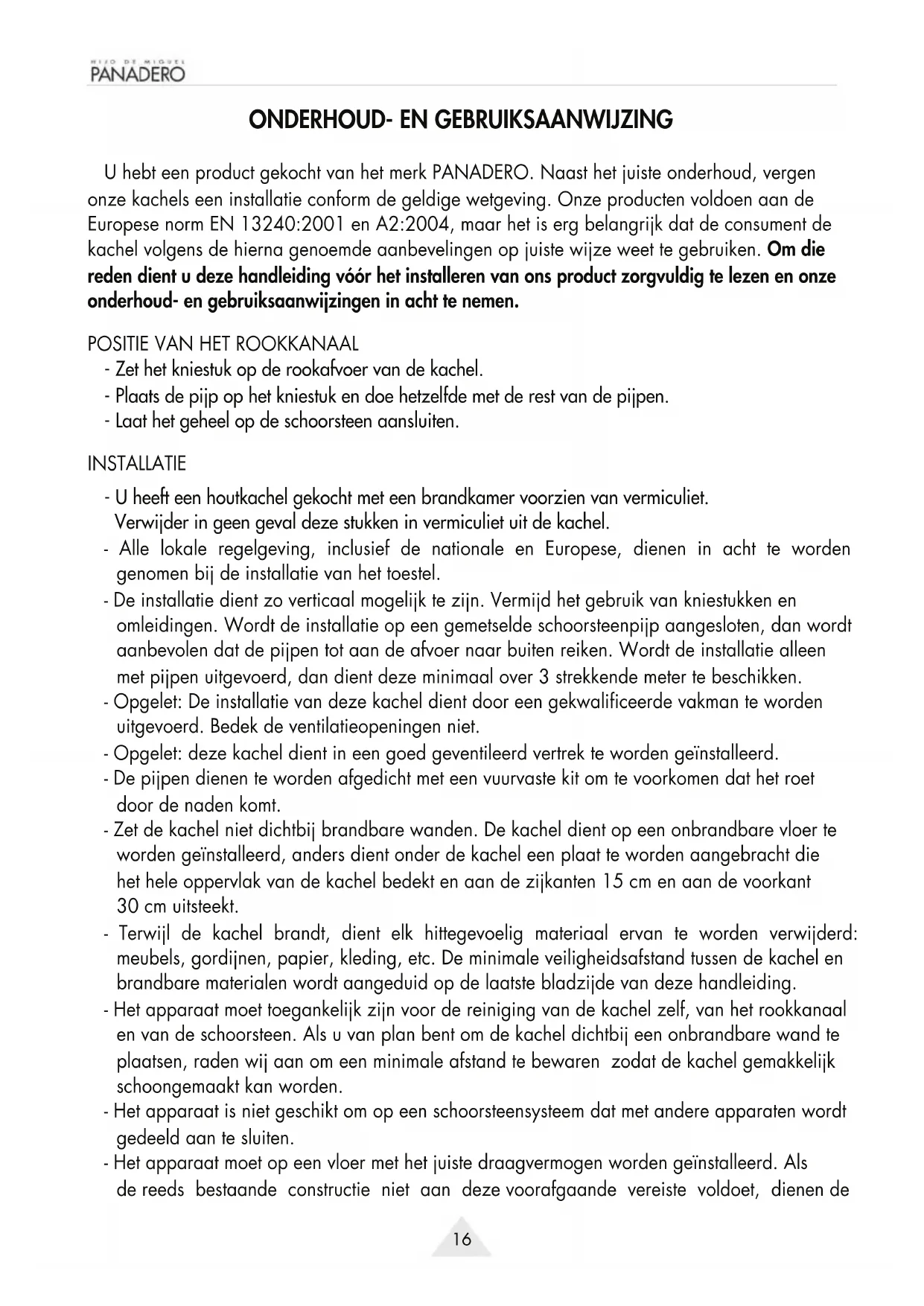

ONDERHOUD- EN GEBRUIKSAANWIJZING

U hebt een product gekocht van het merk PANADERO. Naast het juiste onderhoud, vergen once kachels een installmentie conform de geldige wetgeving. Onze producten voldoen aan de Europese norm EN 13240:2001 en A2:2004, maar het is erg belangrijk dat de consument de kachel volgens de hierna genoemde aanbevelingen op juiste wijze weet te gebruiken. Om die reden dient u deze handleiding voor het installereren van ons product zorgvuldig te lezen en once onderhoud- en gebruiksaanwijzingen in acht te nemen.

POSITIE VAN HET ROOKKANAAL

• Zet het kniestuk op de rookafvoer van de kachel.
• Plaats de pijp op het kniestuk en doe hetzelfde met de rest van de pijpen.
• Laat het geheel op de schoorsteen aansluiten.

INSTALLATIE

• U heeft een houtkachel gekocht met een brandkamer voorzien van vermiculiet.
  Verwiender in geen geval deze stukken in vermiculietuit de kachel.
• Alle lokale regelgeving, inclusief de nationale en Europese, dienen in acht te worden genomen bij de installmentie van het toestel.
• De installmentie dient zo verticaal mogelijk te zich. Vermijd het gebruik van kniestukken en omleidingen. Wordt de installmentie op een gemetselde schoorsteenpijp aangesloten, dan worden aanbevolen dat de pijpen tot aan de afvoer maar buiten reiken. Wordt de installmentie alleen met pijpen uitgevoerd, dan dient deze minimaal over 3 strekkende meter te beschikken.
• Opgelet: De installmentie van deze kachel dient door een gekwalificeerdevakman te worden uitgevoerd. Bedek de ventilatieopeningen Niet.
• Opgelet: deutsche kachel dient in een goed geventileerd vertrek te worden geinstalleerd.
• De pijpen dienen te worden afgedicht met een vuurvaste kit om te voorkomen dat het roet door de naden komt.
• Zet de kachel Niet damit bij brandbare wanden. De kachel dient op een onbrandbare vloer te worden geinstalleer, anders dient onder de kachel een planta te worden aangebracht die het hele oppervlak van de kachel bedekt en aan de zijkanten 15 cm en aan de voorkant 30 cm uitsteekt.
• Terwijl de kachel brandt, dient elk hittegevoelig materiaal ervan te worden verwijderd: meubels, gordijnen, papier, kleding, etc. De minimale veiligheidsafstandussen de kachel en brandbare materialen worden aangeduid op de LASTe bladzijde van deze handleiding.
• Het apparaat moet toegankelijk zijn voor de reiniging van de kachel zich, van het rookkanaal en van de schoorsteen. Als u van plan bent om de kachel zich bij een onbrandbare wand teplaatsen, raden wij aan om een minimale afstand te bewaren zodat de kachel gemakkelijk schoongemakt kan worden.
• Het apparaat is nicht geschikt om op een schoorsteensystem dat met andere apparaten worden geedeeld aan te sluiten.
• Het apparaat moet op een vloer met het juiste draagvermogen worden geinstalleerd. Als de reeds bestaande constructie Niet aan deze voorafgaande vereiste voldoet, dienen de

Passende maatregelen te worden getroffen om hier wel aan te voldoen (bijvoorbeeld een lastverdeelplaat).

BRANDSTOF

• Gebruik droog brandhout als brandstof en zorg ervoor dat de vochtigheidsgraad ervan nicht hoger dan 20% is. Houd er rekening mee dat een stuk brandhout met een vochtigheidsgraad van 50% of 60% Niet verwarmt, zeer slecht brandt, veel teer voortbrengt, overdreten voel waterdamp uitstoot en overmatige afzettingen op het apparaat, het glas en het rookkanaalveroorzaakt. Ook hunnen geperste houtbriketten worden gebruikt.
• Steek het vuur aan met aanmaakblokjes of met behulp van papier of dunne takjes. Gebruik voor het aansteken van het vuur nooit alcohol of soortgelijke producten.
• Verbrand geen huisvuil, plastic materiaal of vette producten die het milieu verruilen en brandgevaar+kunnenveroorzaken doorverstopping van het rookkanaal.

WERKING

• De eerste keren dat u de kachel gebruikt is het normal dat er rook ontstaat. Dit komt doordat er bepaalde componenten van de hittevaste verf verbranden en tegelijkertijd blijft het pigment aan de kachel plakken. Daarom worden aanbevolen om de kamer ruimschoots te ventileren totdat de rook verdwijnt.
• De kachel dient nicht met open deur te werken.
• Het apparaat is ervoor bestemd om discontinu, met tussentijds bijvullen van brandstof, te functioneren.
• Voor het aansteken van de kachel worden aanbevolen om papier, aanmaakblokjes en dunne takjes of stukjes brandhout te gebruiken. Zodra het vuur begint te branden, dienen twee houtsblokken van 2 à 2.5 kg te worden toegevoegd. Bij het aanmaken要去en de trekkleppen van de kachel geheel geopend+zijn. Zo nodig kan het ook van nut+zijn om in het begin de asla te openen.
• Sluit, zodra het vuur goed brandt, de asla volledig (als u deze van tevoren heeft geopend) en regel de intensiteit van het vuur door de trekkleppen in meerere of mindere mate te sluiten.
• Om het nominale vermogen van deze kachel te bereiken, dient om het uur ongeveer 2.5 Kg brandhout (twee stukken van iets meer dan een kilo) in het apparaat te worden gelegd. De houtblokken dient u iets van elkaar gescheiden, horizontally neer te leggen, zodat ze goed+kunnen branden. Het apparaat dient Niet bijgevuld te worden, totdat de vorige lading opgestoekt en alleen nog gloeiend houtskool over is.
• Voor een langzame verbranding dient de intensiteit van het vuur met de trekkleppen te worden geregeld. Deze mogen nooit geblokkeerd zich, zodate er voldoende luchttoevoer is.
• Het is normal dat de messing onderdelen, na de eerste keren dat de kachel worden aangestoken, een koperachtige kleur krijgen.
• Het is normal dat de glasvezelpakking van het glas na verloop van tijd losraakt. Hoewel de kachel zonder deze pakking ook kan functioneren, worden aanbevolen omhaar elk seizoen te verrangen.
• De onderste la is bedoeld voor het verwijderen van de as. Leeg de asla vaak en wacht Niet totdat hij te vol zit om te voorkomen dat het rooster kapot gaat. Wees voorzichtig met de

as. Deze kan na 24 uur nog steeds warm zichn.

• Om ervoor te waken dat er geen rook vrijkomt, is het better om de deur van het apparaat nicht bruusk open te make. Open de deur van de kachel nooit zonder eerst de trekklep te hebben geopend. Open de deur alleen om de kachel met de geschikte brandstof bij te vullen.
• Het glas, de messing onderdelen en het apparaat in het algemeen können zeer hog temperaturen aannemen. Wees voorzichtig. Verbrandingsgevaar! Gebruik de bij de kachel meegeleverde want om die onderdelen te hanteren.
• Houd kinderen van de kachel verwijderd om te voorkomen dat ze zich tijdens het gebruik hunnen verbranden.
• Als bij het opstarten problemen ontstaan (tussenseizoen, koude schoorsteen, etc.), dan kan yuur worden aangestoken met gekreukeld papier. Hiermee worden de inbedrijfstelling van de kachel vereenvoudigd.
• Sluit bij oververhitting de trekkleppen om de intensiteit van het vuur te reduceren.
• Sluit bij een slechte werkung de trekkleppen en raadpleeg de fabrikant.

ONDERHOUD

• Het is gewenst om het glas regelmatig schoon te makeem om te voorkomen dat het zwart wordt van de roetaanzetting. Er zich speciale reinigingsmiddelen hiervoor in de handel. Gebruik nooit water. Probeer nooit een werkende kachel schoon te makeem.
• Ook is het belangrijk om de rookkanalen van het apparaat regelmatifig schoon te makeen en te controlleren of deze Niet verstopt zich, alvorens het apparaat, nadat deze een langeperiode Niet is gebruikt, opnieuw aan te makeen. Aan het begin van elk seizoen is het belangrijk dat eenvakman de installmentie een onderhoudsbeurt geeft.
• Bij schoorsteenbrand, indien möglichk, de trekkleppen dichtdoen en onmiddelijk contact opnemen met de autoriteiten.
• Elk reserveonderdeel dat u nodig heeft dient door ons te zich aanbevolen.
• Het koord voor het glas is onderhevig aan slijtage. Indien dit het geval is, dient u dit te verrangen voor een/Newu koord.

GARANTIE

Deze kachel is een met zorg vervaardigd product van topkwaliteit. Als er desondanks schade ontstaat, neem dan eerst contact op met uw leverancier. Als hij het probleem Niet kan oplossen, za hij contact met ons opnemen en ons zo nodig de kachel toezenden. Ons bedrijf verwangt de eerste vrij়aar na de aankoopdatum elk defect onderdeel gratis. De verzend Kosten zijn weiter voor rekening van de klant.

Aangezien dit apparaat is getest door een gecertificeerd laboratorium worden de volgende onderdelen Niet gedekt door de garantie:

-Glas
Gietijzeren rooster
- Vermiculiet
- Handvat, Knoppen, etc

In de verpakking vindt u een kwaliteitst controleblad. Wij verzoeken u dit in geval van een klacht maar de leverancier te sturen.

- Hoogte	695 mm
- Breedte	640 mm
- Diepte	400 mm
- Gewicht	93 Kg
- Deurte houtinvoer	465 x 260 mm
- Rookafvoer	150-153 mm
- Romp in 4 mm dik staal
- Gietijzeren rooster
- Hitdevaste verf, bestand gegen 800 °C
- Keramisch glas 750 °C
- Houtblokken tot 50 cm

- Nominal colorisch vermogen	6,7 kW
- Rendement	80,7 %
- CO-emissie	0.10 %
- Minimale choorstentrek voor nominaal vermogen	12 Pa
- Rookgasdebiet	8.5 g/s
- Rookgastemperatuur	236 °C
- Minimale afstand brandbare materialen	60 cm
- Verwarmingsvolum (ca.)	240 m3

CE EN 13240: 2001 & A2: 2004	PANADERO P.I. CAMPOLLANO AVDA. 5° NORTE, 13-15 02007 ALBACETE -SPAIN
HOUTKACHEL "NAXOS" 16 ONAFHANKLUKE KACHEL VOOR VASTE BRANDSTOF CERTIFICATE N° TD 4636; TD 4636 P PRESTATIEVERKLARING. 1845 AANGEMELDE INSTANTIE. 1677
Nominal vermogen 6.7 kW
Rendement 80,7%
CO-emissie verbrandingsproducten 0.10%
Rookgastemperatuur 236 °C
Afstand van brandbare materialen 60 cm
Brandstofsoorten Brandhout en briketten

INSTRUÇÉS DE UTILIZACão E DE MANUTENÇão

FOD Volksgezondheid, Veiligheid van de Voedselketen en Leefmilieu, Directoraat-generaal Leefmilieu

KB 12 oktober 2010 tot regeling van de minimale eisen van rendement en emissieniveauaus van verontreinigende stoffen voor verwarmingsapparaten voor vaste brandstoffen

Fabrikant:
Naam van de fabrikant	PANADERO DENIA SL
Adres van de fabrikant	AVENIDA 5 NORTE 13-15 02007 ALBACETE SPAIN
Naam van+zijn mandataris in de Europese Unie	PANADERO DENIA SL

Product(en):
Soort brandstof	Renewable – Solid Fuel
Soort product	Solid fuel-fired room heater NBN EN 13240
Vermogen	6.7	KW
Model	NAXOS Ecodesign
Type	PANADERO DENIA SL
EC-nummer	18450

Emissione:
EFF	%
CO Non Continuous	.07 % or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	28.6 % or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	82.9 %	NBN EN 13240

Bijkomende gegevens:
Naam van de erkende instantie	CTIF
Rapportnummer	TD 4636; TD 4636P
Coördinaten van de persoon die ertoegemachtigd is om de verklaring te ondertekenen	Miguel PANADERO
Plaats en datum van de verklaring	31-05-2018 02007 ALBACETE
Milieu-informatie betreffende de aanbevolen vaste brandstoffen	Gebruik droog brandhout als brandstof en zorgervoor dat de vochtigheidsgraad ervan nicht hogerdan 20% is. Houd er rekening mee dat een stukbrandhout met een vochtigheidsgraad van 50% of60% nicht verwarmt, zeer slecht brandt, veel teervoortbrengt, overdreven veel waterdamp uitstooten overmatige afzettingen op het apparaat, het glasen het rookkanaal veroorzaakt. Ook hunnengeperste houtbriketten worden gezruikt.
Milieu-informatie betreffende de af teraden vaste brandstoffen	Verbrand geen huisvuil, plastic materiaal of vetteproducten die het milieu verruilen en brandgevaarkonnen veroorzaken door verstopping van hetrookkanaal.

Met deze verklaren we dat de reeks toestellen hierna vermeld, in overeenstemming is met het typemodel beschreiben in de EG verklaring van overeenstemming, en dat ze geprodueerd en verdelijk wordt volgens de eisen van het koninklijk besluit van 12oktober 2010 tot regeling van de minimale eisen van rendement en emissieniveauaus van verontreinigende stoffen voor verwarmingsapparaten voor vaste brandstoffen.
