Produkttyp	Holzofen
Marke	Panadero
Modell	Naxos
Abmessungen (H x B x T)	695 x 640 x 400 mm
Gewicht	93 kg
Nennleistung	6,7 kW
Energieeffizienz	80,7 %
CO-Emission	0,10 %
Rauchgastemperatur	236 °C
Mindestkaminzug	12 Pa
Rauchmassenstrom	8,5 g/s
Heizvolumen (ca.)	240 m³
Sicherheitsabstand zu brennbaren Materialien	60 cm
Rauchrohrdurchmesser	150-153 mm
Holzeinfülltür	465 x 260 mm
Stahlkörper	4 mm stark
Gusseisenrost	Ja
Farbe beständig bis	800 °C
Glaskeramikscheibe	750 °C
Maximale Holzlänge	50 cm
Brennstoffart	Trockenes Holz (Feuchtigkeitsgehalt <20 %) und Pressholz-Briketts
Norm	EN 13240:2001 & A2:2004
Zertifizierung	CE, Ecodesign

Häufig gestellte Fragen - Naxos PANADERO

Welche Brennstoffart empfehlen Sie für den Ofen Naxos?

Verwenden Sie trockenes Holz mit einem Feuchtigkeitsgehalt unter 20 % oder Pressholz-Briketts. Vermeiden Sie feuchtes Holz, Hausmüll, Kunststoffe und fettige Produkte.

Wie installiere ich den Ofen Naxos richtig?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie den Ofen auf einen nicht brennbaren Boden, halten Sie einen Sicherheitsabstand von mindestens 60 cm zu brennbaren Materialien ein und sorgen Sie für ausreichende Belüftung mit einem zu öffnenden Fenster im Raum.

Welche Sicherheitsabstände sind einzuhalten?

Der Mindestabstand zu brennbaren Materialien (Möbel, Vorhänge usw.) beträgt 60 cm. Der Ofen muss auf einem nicht brennbaren Boden installiert werden, mit einer Platte, die seitlich 15 cm und vorne 30 cm übersteht.

Wie führe ich das erste Anzünden des Ofens durch?

Beim ersten Anzünden ist es normal, dass Rauch entweicht. Lüften Sie den Raum gründlich. Verwenden Sie Papier, Anzündpastillen und Reisig. Öffnen Sie die Luftzüge vollständig. Fügen Sie dann zwei Holzstücke von 2 bis 2,5 kg hinzu.

Wie reinige ich die Ofenscheibe?

Reinigen Sie die Scheibe täglich mit einem speziellen Ofenglasureiniger. Verwenden Sie niemals Wasser. Reinigen Sie den Ofen niemals während des Betriebs.

Was tun im Falle eines Schornsteinbrandes?

Falls möglich, schließen Sie die Luftzüge, um die Sauerstoffzufuhr zu reduzieren, und kontaktieren Sie sofort die Behörden (Feuerwehr).

Welche Teile sind nicht von der Garantie abgedeckt?

Nicht abgedeckt sind: die Scheibe, der Gusseisenrost, die Vermiculite, die Griffe (Tür und Zug) sowie Verformungen durch Überhitzung des Geräts.

Wie reguliere ich die Intensität des Feuers?

Regulieren Sie die Intensität durch mehr oder weniger Schließen der Luftzüge. Für eine langsame Verbrennung schließen Sie die Lufteinlässe teilweise. Stellen Sie sicher, dass die Züge immer frei für eine gute Zirkulation bleiben.

Warum raucht es bei den ersten Anzündvorgängen?

Das ist normal: Die hitzebeständige Farbe brennt ein und haftet am Ofen. Lüften Sie den Raum gründlich, bis der Rauch verschwindet.

Welche jährliche Wartung ist erforderlich?

Lassen Sie zu Beginn jeder Saison eine Wartung von einem Fachmann durchführen. Reinigen Sie regelmäßig die Rauchabzüge und stellen Sie sicher, dass keine Verstopfungen vorliegen, bevor Sie den Ofen nach längerer Inaktivität wieder in Betrieb nehmen.

BEDIENUNGSANLEITUNG Naxos PANADERO

GEBRAUCHS- UND WARTUNGSANLEITUNG p. 28

INSTRUKCJA UZYTKOWANIA I KONSERWACJI p.32

Nutrients / Elements nutrients / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opat

Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiof

Holz: ein ökologischer Brennstoff

Holz ist eine erneuerbare Energiequelle, die den Anforderungen des 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.

Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Atmen zur Verfügung.

Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen eingeft. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.

Unsere Öfen ermöglich ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Heizung, die in ihrem Heim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.

AFMETINGEN EN EIGENSCHAPPEN

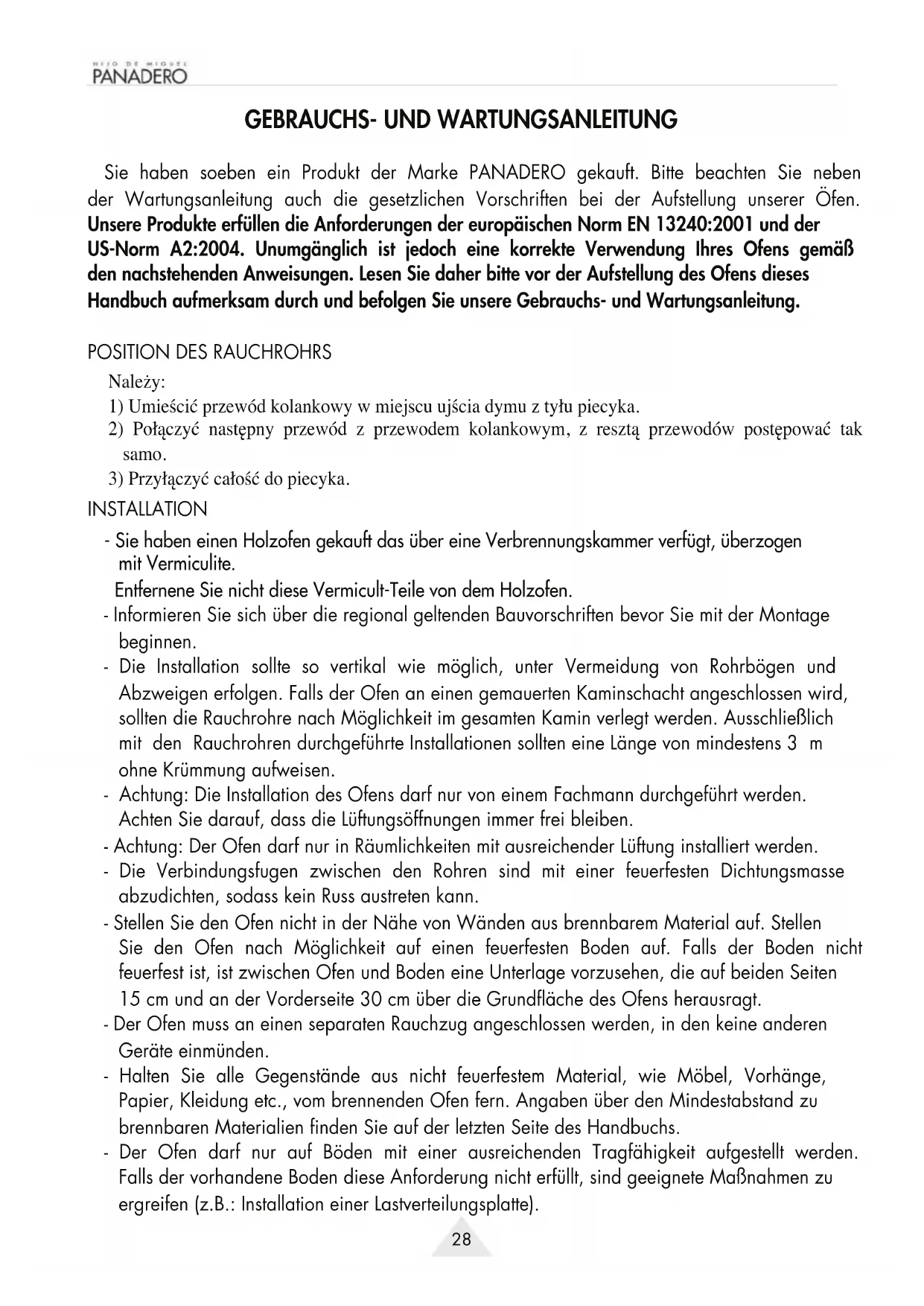

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben sogeben ein Produkt der Marke PANADERO gekauft.itte beachten Sie neben der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumganglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daheritte vor der Aufstellung des Ofens这点es Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

POSITION DES RAUCHROHRS

Nalezy:

• Sie haben einen Holzofen gekauft das über eine Verbrennungskammer verfügt, überzogen mit Vermiculite.
  Entfernene Sie nicht diese Vermicult-Teile von dem Holzofen.
• Informieren Sie sich über die regional geltenden Bavvorschriften bevor Sie mit der Montage beginnen.
  Die Installation sollte so vertikal wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollen den Rauchrohre nach Möglichkeit im gesamtten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollen eine Länge von mindestens 3 m ohne Krümmung aufweisen.
• Achtung: Die Installation des Ofensarf nur von einem Fachmann durchgefuhrt werden.
  Achten Sie darauf, dass die Luftungsöffnungen immer frei bleiben.
• Achtung: Der Ofen davon nur in Räumlichkeiten mit ausreichender Lüftung installiert werden.
• Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudachten, sodass kein Russ austreten kann.
• Stellen Sie den Ofen nicht in der Höhe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens herausragt.
• Der Ofen muss an einen separates Rauchzug angeschlossen werden, in den keine anderen Geräte einmüssen.
• Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brennbaren Materialien finden Sie auf der letzten Seite des Handbuchs.

• Der Ofenarf nur auf Boden mit einer ausreichenden Tragfahigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).

• Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Höhe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungserbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtgkeitsgrad: 20% ). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und darauf Teer sowie hohe Mengen an Wasserdampf freiigibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets konnen mit diesen Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu dieser Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fethaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

BETRIEB

• Während der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestandteile des Hitzscheutzantrichs. Dabei kommt es zum Einbrennen der Farb pigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüftung zu sorgen, bis dieser Vorgang abgeschlossen ist.
• Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.
• Der Ofen ist für den diskontuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.
• Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 2 bis 2.5 kg schweren Holzscheiten zu beschicken. Die Zuglappen des Ofens müssen darauf vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenlade geöffnet werden.
• Sobald der Ofen gut brennt, schlieBen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstarke durch mehr oder weniger starkes Öffnen bzw. SchlieBen der Zuglappen.
• Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 2.5 Kg Brennholz (zwei Holzsche zu jeweils etwas mehr als ein 1 kg) nachzulegen. Die Holzsche sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten. Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.
• Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstarke mit den Zuglappen entsprechend einzustellen. Die Zuglappen müssen immer für den Zutritt von Verbrennungsluft frei sein.
• Die Messingteile fühmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.
• Die Glasfaserdichtung des Sichtfensters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
• Dieunte Schublade dient zum Entnehmen der Asche. Um Schaden am Feuerrost zu

vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.

• Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zuglappen. Die Ofentür solle nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
• Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
• Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
• Falls das Anzünden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlagen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
• Bei Überhitzung des Ofens schließen Sie die Zuglappen, um die Brandstarke zu verringern.
• Sollten Probleme beim Betrieb des Ofens auftreten, schlieben Sie die Zuglappen und wenden Sie sich an den Hersteller.

WARTUNG

• Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärt wird. Zu diesen Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
• Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freien Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
• Bei einem Kaminbrand schlieben Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
• Der Schnur vom Glass ist tragen vorbehaltlich. In thisem Fall soll man der Schnur ersatzen für eine neue.

GEWÄHRLEISTUNG

Der von Ohnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollten Sie davon irgend einen Schaden feststellen, so setzen Sie sichitte mit dem Handler in Verbindung. Falls der Handler das Problem nicht losen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis f芮 Jahre ab Kaufdatum Gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.

Wenne eine Verformung im Inneren der Brennkammer auffritt, ist dies auf eine Überhitzung des Gerats zurückzufahren und wird davon NICHT durch die Garantie abgedeckt.

Da these Gerät getestet wurde von einem zertifizierten Labor werden die folgenden Teile nicht durch die Garantie abgedeckt:

• Scheibe
  -Rundrost
• Vermiculite
  -Griffe,Knopfe,etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie, diesen im Reklamationsfall dem Handler auszuhändigen.

ABMESSAGE UND TECHNISCHE DATEN

- Höhe	695 mm
- Breite	640 mm
- Tiefe	400 mm
- Gewicht	93 Kg
- Feuerungsfür	465 x 260 mm
- Rauchanschluss	150-153 mm
- Ofenkörper aus 4 mm dickem Stahl
- Feuerrost aus Gusseisen
- Hitgeschutzsanstrich bis 800 °C hitzebeständig
- Glaskeramikfenster hitzebeständig bis 750 °C
- Holzscheite bis 50 cm Länge

- Nennheizleist	6,7 kW
- Wirkungsgrad	80,7 %
- CO-gehalt	0.10 %
- Erforderl. Zug zur Erreichung der Nennleistung	12 Pa
- Abgasmassenstrom	8.5 g/s
- Abgastemperatur	236 °C
- Mindestabstand zu brennbaren Materialien	60 cm
- Beheizbarer Raum (ca.)	240 m³

CE EN 13240: 2001 & A2: 2004	H. O. B. M. D. E. P. A. N.
KAMINOFENΔR "NAXOS"..........16 UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFE CERTIFICATE N° TD 4636; TD 4636 P LEISTUNGSEKKLÄRUNG..........18450 NOTIFIZIERENTEN STELLE..........1677
Nennleistung..........6.7 kW
Wirkungsgrad..........80,7%
CO-gehalt..........0.10%
Abgastemperatur..........236 °C
Mindestabstand zu brennbaren Materialien 60 cm
Feinstaub bei 13% O2..........30 mg/Nm3
Brennstoffe..........Brennholz und Holzbrikettes

INSTRUKCJA UZYTKOWANIA I KONSERWACJI

FÖD Volksgesundheit, Sicherheit der Nahrungsmittelkette und Umwelt Generaldirektion Umwelt

KE 12. Oktober 2010 regelt Mindestanforderungen an die Energieeffizienz und Emissionen von Schadstoffen Heizungen für feste Brennstoffe angetriebene

Hersteller:
Name des Herstellers	PANADERO DENIA SL
Adresse des Herstellers	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Name seines in der Gemeinschaftansässigen Bevollmächtigten	PANADERO DENIA SL

Produkt(e):
Kraftstofftyp	Renewable – Solid Fuel
Produktentyp	Solid fuel-fired room heater NBN EN 13240
Motorleistung	6.7 KW
Modell	NAXOS Ecodesign
Typ	PANADERO DENIA SL
EG-Nr.	18450

Emissionswerte:
EFF	%
CO Non Continuous	.07 % or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	28.6 % or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	82.9 %	NBN EN 13240

Besonderes:
Name der anerkannten Einrichtung	CTIF
Berichtsnummer	TD 4636; TD 4636P
Kontaktangaben der Person, die zur Unterzeichnung der Erklärung ermächtigt ist	Miguel PANADERO
Ort und Datum der Erklärung	31-05-2018 02007 ALBACETE
Umwelt Informationen über feste Brennstoffe empfohlen	Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und damit Teer sowie hohe Mengen an Wasserdampf freiibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbricks können mit diesen Ofen verheizt werden.
Umwelt Informationen über feste Brennstoffe nicht empfohlen	Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und konnen durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

Wir bestätigen mit diesen Schreiben, dass die Baureihe der Geräte die hierunter angegebenen ist, im Einklang stehen mit dem Modell das in der Konformitätserklärung beschreiben ist, das es hergestellt und auf dem Markt gebracht wird entsprechend den Anforderungen des koniglichen Erlass vom 12. Oktober 2010 welches Mindestleistungsanforderungen und Emissionen von Schadstoffen für die mit Festbrennstoffen betriebenen Heizungen festlegt.
