BEDIENUNGSANLEITUNG Zinc PANADERO

GEBRAUCHS- UND WARTUNGSANLEITUNG. p. 29

INSTRUKCJA UZYTKOWANIA I KONSERWACJI p. 33

Nutrients / Elements nutrients / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal

Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiol

Holz: ein ökologischer Brennstoff

Holz ist eine erneuerbare Energiequelle, die den Anforderungen des 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.

Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Atmen zur Verfügung.

Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einzufgt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosphäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.

Unsere Öfen ermöglich ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Heizung, die in Ihrheim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.

AFMETINGEN EN EIGENSCHAPPEN

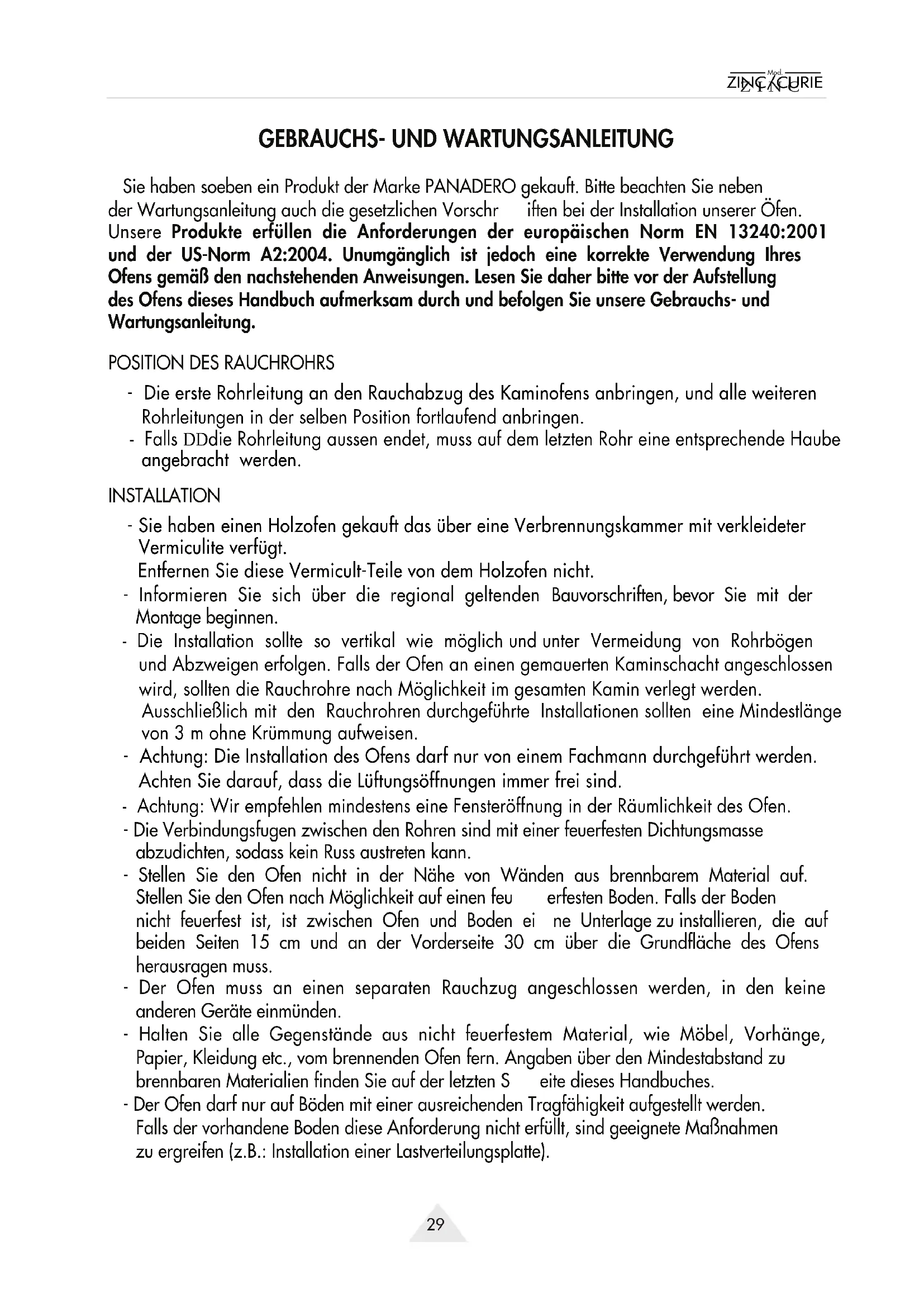

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben sogeben ein Produkt der Marke PANADERO gekauft.itte beachten Sie herein der Wartungsanleitung auch die gesetzlichen Vorschr iften bei der Installation unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumganglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daheritte vor der Aufstellung des Ofens这点es Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

POSITION DES RAUCHROHRS

• Die erstige Rohrleitung an den Rauchabzug des Kaminofens anbringen, und alle weiteren Rohrleitungen in der selbst Position fortlaufend anbringen.
• Falls DDdie Rohrleitung aussen endet, muss auf dem letzten Rohr eine entsprechende Haube angebracht werden.

INSTALLATION

• Sie haben einen Holzofen gekauft das über eine Verbrennungskammer mit verkleideter Vermiculite verfügbar.
  Entfernen Sie diese Vermicult-Teile von dem Holzofen nicht.
• Informieren Sie sich über die regional geltenden Bauvorschriften, bevor Sie mit der Montage beginnen.
  Die Installation sollte so vertikal wie möglich und unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollen den Rauchrohre nach Möglichkeit im gesamten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollen eine Mindestlänge von 3 m ohne Krümmung aufweisen.
• Achtung: Die Installation des Ofens darauf nur von einem Fachmann durchgeführt werden.
  Achten Sie darauf, dass die Lüftungsöffnungen immer frei sind.
• Achtung: Wir empfehlen mindestens eine Fensteröffnung in der Räumlichkeit des Ofen.
• Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudachten, sodass kein Russ austreten kann.
• Stellen Sie den Ofen nicht in der Höhe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feu erfesten Boden. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden ein Unterlage zu installmentieren, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens herausragen muss.
• Der Ofen muss an einen separates Rauchzug angeschlossen werden, in den keine anderen Geräte einmüssen.
• Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brenbaren Materialien finden Sie auf der letzten S. eite diesen Handbuches.

• Der Ofenarf nur auf Boden mit einer ausreichenden Tragfahigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).

• Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Höhe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungsrarbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20% ). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und damit Teer sowie hohe Mengen an Wasserdampf freiigt und Ablagerungen am Gerät, dem Sichtefenster und in den Rauchrohren verursacht. Auch Holzbrickets konnen mit dieser Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu dieser Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

BETRIEB

• Wahlend der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmer Bestandteile des Hitzscheutzanstrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüfung zu sorgen, bis dieser Vorgang abgeschlossen ist.
• Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür geeignet.
• Der Ofen ist für den diskontuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.
• Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden des Ofen vorerst mit zwei 1 bis 1.3 kg schwere Holzsche zufugen. Die Zuglappen des Ofens müssen damit vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenschublade geöffnet werden.
• Sobald der Ofen gut brennt, schlieben Sie die Aschenschublade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstarke durch mehr oder weniger starkes Offnen bzw. Schlieben der Zuglappen.
• Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 2 kg Brennholz (zwie Holzscheite zu jeweils 1 kg) nachzulegen. Die Holzscheite sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten. Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.
• Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstarke mit den Zuglappen entsprechend einzustellen. Die Zuglappen müssen immer für den Zutritt von Verbrennungsluft frei sein.
• Die Messingteile erhnen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.
• Die Glasfaserdichtung des Sichtfensters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
• Dieunte Schublade dient zum Entnehmen der Asche. Um Schaden am Feuerrost zu

vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.

• Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zuglappen. Die Ofentür sollte nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
• Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperatoren erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
• Halfen Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
• Falls das Anzüden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlagen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
• Bei Überhitzung des Ofens schließen Sie die Zuglappen, um die Brandstarke zu verringn.
• Sollten Probleme beim Betrieb des Ofens auftreten, schlieben Sie die Zuglappen und wenden Sie sich an den Hersteller.
• Öffnen Sie, um eine optimale Leistung des Apparats zu erzielen, zu Beginn der Zündung nur die Primäreluft. Schließen Sie, sobald das Feuer gut brennt (1 oder 2 Minuten), den größten Teil der Primäreluft und halten Sie nur eine keine Öffnung, um eine langsame Verbrennung zu erhögbaren.

WARTUNG

• Es wird empfohlen, das Sichtfenster regelmäß zu reinigen, damit es nicht vom Russ geschwarzt wird. Zu dieser Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
• Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freien Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
• Bei einem Kaminbrand schlieben Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
• Die Glasfaserdichtung des Sichtefenssters kann mit der Zeit zerfallen. In dieser Fall soll man die Schnur durch eine neue ersätzen.

GEWÄHRLEISTUNG

Der von Ihnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollten Sie dennoch irgend einen Schaden feststellen, so setzen Sie sichitte mit dem Handler in Verbindung. Falls der Handler das Problem nicht losen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis fuf Jahre ab Kaufdatum gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden. Da these Gerät von einem zertifizierten Labor getestet wurde, werden die folgenden Teile nicht durch die Garantie abgedeckt:

• Scheibe
• Rundrost
• Vermiculite
  -Griffe,Knopfe,etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie, diesen im Reklamationsfall dem Handler auszuhändigen.

ABMESSAGE UND TECHNISCHE DATEN

• Hohe 1008 mm
  -Breite 460mm
  -Tiefe 356mm
  -Gewicht 101 Kg
• Feuerungstür 420 x 340 mm
• Rauchanschluss 150-153 mm
• Ofenkörper aus 5 mm dickem Stahl
• Feuerrost aus Gusseisen
• Hitgeschutzanstrich bis 800^ hitzebestandig
• Glaskeramikfenster hitzebeständig bis 750^

• Holzscheite bis 45 cm Länge

• Nennheizleistung 7.9 kW

• Wirkungsgrad 78.4%
  CO- gehalt 0.10%
  -Erforderl.Zug zur Erreichung der Nennleistung 12 Pa
• Abgasmassenstrom 7 g/s
• Abgastemperatur 296°C
• Mindestabstand zu brennbaren Materialien 70 cm
• Beheizbarer Raum (ca.) 200 m³

CE

EN 13240: 2001 & A2: 2004

PANADERO

P.I. CAMPOLLANO
AVENIDA 5^a, 13-15
02007 ALBACETE -SPAIN

KAMINOFEN ZINC/CURIE 19

UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFE CERTIFICATE .N°EZKA/2015-06/019-1B LEISTUNGSERKLÄRUNG. 18100/.18105

NOTIFIZIERENTENSTELLE 0608

Nennleistung 7.9 kW

Wirkungsgrad 78.4%

CO-gehalt 0.10%

Abgastemperatur 296°C

Mindestabstand zu brenbaren Materialien 70 cm

Feinstaub bei 13% O2 30 mg/Nm

Brennstoffe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

INSTRUKCJA UZYTKOWANIA I KONSERWACJI

LEISTUNGSERKLÄRUNG 18100/18105

NOTIFIZIERENTEN STELLE 0608

Nominalna moc cieplna 7.9 kW
