MANUALE UTENTE Zinc PANADERO

ISTRUZIONI D'USO E MANUTENZIONE p.25

La lena: una energia ecologica

Il legno: un'energia ecologica

Il legno è una fonte d'energia rinnovabile che offre una soluzione alle sfide energetiche e ambientali del XXI secolo.

Un albero cresce grazie alla luce del sole, all'acqua, ai sali minerali e alla CO2. Accumula in modo naturale l'energia del sole e ci fornisce l'ossigeno indispensableale alla vita.

La quantità di CO2 che si produce durante la combustione del legno non è superiore a quella che libererebbe per scomposizione naturale. Pertanto ci troviamo in presenza di un tipo di energia che rispetto il ciclo naturale di milioni di anni. La combustione del legno non aumenta il livello di CO2 presente nell'ambiente, quando si tratta di una fonte d'energia ecologica che non contribuisce all'effetto serra.

Nelle nostre stufe, la legna brucia in modo pulito e non lascia residui. La cenere del legno è un fertilizzante d'escalata qualità, ricco di sali minerali. Quando compra una stufa a legna, da una mano all'ambiente, ottiene un riscaldamento economico, e può godere dello spettacolo delle fiamme che nessun altro tipo di riscaldamento leouldo offrir.

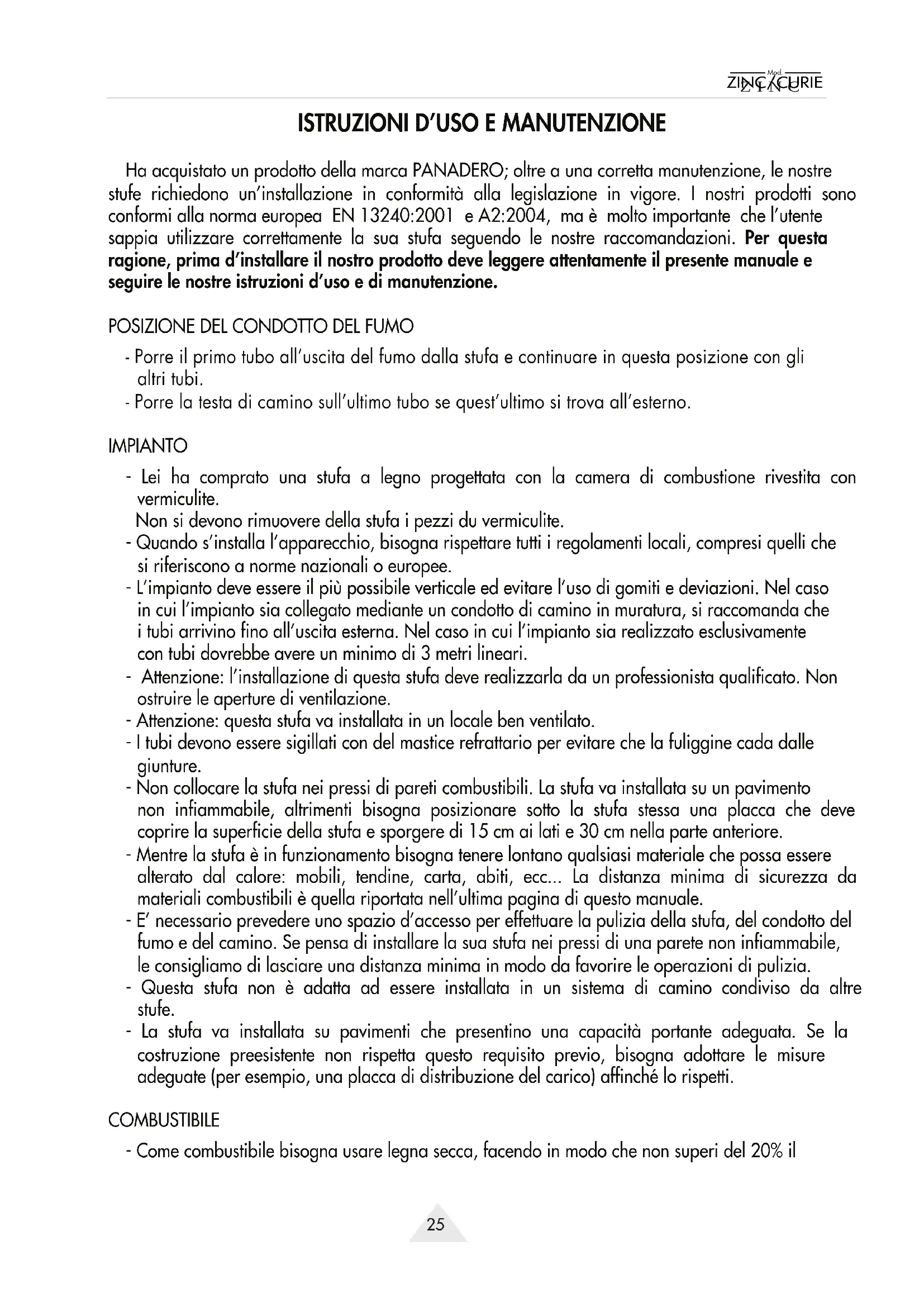

ISTRUZIONI D'USO E MANUTENZIONE

Ha acquistato un prodotto della marca PANADERO;或者其他 corretta manutenzione, le nostre stufe richiedono un'installazione in conformità alla legislazione in vigore. I nostri prodotti sono conformi alla norma europea EN 13240:2001 e A2:2004, ma è molto importante che l'utente sappia utilizzato correttamente la sua stufa seguito le nostre raccomandazioni. Per QUESTra ragione, prima d'installare il nostro prodotto deve leggere attendamente il presente manuale e seguire le nostre istruzioni d'uso e di manutenzione.

POSIZIONELCDCONDOTDELFUMO

• Porre il primo tubo all'uscita del fumo alla stufa e continuare in questa posizione con gli altri tubi.
• Porre la testa di camino sull'ultimo tubo se quest'ultimo si trovava all'esterno.

IMPIANTO

• Lei ha comprato una stufa a legno progettata con la camera di combustione rivestita con vermiculite.

Non si devono rimuovere della stufa i pezzi du vermiculite.

• Quando s'installa l'apparecchio, bisogna rispetto tutti i regolamenti locali, compresi quelli che si riferiscono a norme nazionali o europee.
• L'impiano deve essere il più possibile verticale ed evitare l'uso di gomiti e deviazioni. Nel caso in cui l'impiano sia collegato mediante un condotto di camino in muratura, si raccomanda che i tubi arrivino fino all'uscita esterna. Nel caso in cui l'impiano sia realizzato esclusivamente con tubi dovrebbe avere un minimo di 3 metri lineari.
• Attenzione: l'installazione di questa stufa deve realizzarla da un professionista qualificato. Non ostruire le aperture di ventilazione.
• Attenzione: questa stufa va installata in un locale ben ventilato.
• I tubi devono essere sigillati con del mastice refrattario per evitare che la fuliggine cada dalle giunture.
• Non collocare la stufa nei pressi di pareti combustibili. La stufa va installata su un pavimento non infiammabile, altrimenti bisogna posizionare molto la stufa stessa una placca che deve coprir la superficie della stufa e sporgere di 15 cm ai lati e 30 cm nella parte anteriore.
• Mentre la stufa è in funzionamento bisogna tenere lontano qualsiasi materiale che possa essere alterato dal calore: mobili, tendine, carta, abiti, ecc... La distance minima di sicurezza da materiali combustibili è quella riportata nell'ultima pagina di quello manuale.
• E' necessario predeere uno spazio d'accesso per effettuare la pulizia della stufa, del condotto del fumo e del camino. Se pensa di installare la sua stufa nei pressi di una parete non infiammabile, le consigliamo di lasciare una distance minima in modo da favorire le operazioni di pulizia.
• Questa stufa non è adatta ad essere installata in un sistema di camino condiviso da altre stufe.
• La stufa va installata su pavimenti che presentino una capacité portante adeguata. Se la costruzione preesistente non rispetta quello requisito previo, bisogna adottare le misure adequate (per esempio, una placca di distribuzione del carico) affinché lo rispetti.

COMBUSTIBLE

• Come combustibile bisogna usare legna secca, facendo in modo che non superi del 20% il

livello d'umidità. E' necessario tener presente che della legna con un 50% o un 60% di umidità non riscalda, ha una pessima combustione, produce molto catrame, libera un'ecccessiva quantità di vapore acqueo e forma eccessivi sedimenti nella stufa, sul cristallo e nel condotto del fumo. Si possono usare ancche delle bricchette di legno pressato.

• Accendere il fuoco con le apposite pastiglie o con l'aiuto di carta e legna fine. Non bisogna mai usare per accendere il fuoco alcol o prodotti simili.
• Non bruciari v rifiuti domestici, materie plastiche o prodotti grassi che inquinano l'ambiente e possono provocare rischi d'incendi per ostruzione del condotto.

FUNZIONAMENTO

• Le prime volte che si accende è normale che venga prodotto del fumo. Cò è dovuto al fatto che si bruciano certi componenti della vernice anticalore nelle il pigmento aderisce alla stufa stessa. Per tale ragione è raccomandabile ventilare abbondamente la stanza finché quello fenomeno sparisce.
• La stufa non è stata progettata per funzionare con lo sportello aperto.
• Il dispositorio è pensato per lavorare in maniera intermittente con intervalli di ricarica di combustibile.
• Per quanto riguarda il processo d'accensione della stufa si raccomanda di usare carta, pastiglie combustibili e piccoli legnetti. Una volta che il fuoco inizia a prendere,aggiungere nel primo carico due bastoni da 1 a 1.3Kg di peso. In quello processo d'accensione il tiraggio d'aria della stufa deve essere completamente aperto.
• Una volta che il fuoco è divertato intenso, chiudere completamente il cassetto dellacene (se è stato aperto in precedenza) e regolare l'intensità del fuoco chiudendo in maggiore o minore misura il tiraggio dell'aria.
• Per ottener la potenza nominale di questa stufa bisogna collocare una quantità di legna di circa 2 Kg. di peso (due tronchi di 1 Kg.) a intervalli di 1 ora. I tronchi vanno collocati in senso orizzontale leggermente separati tra loro, in modo da garantire una corretta combustione. Non si deve ricaricare il dispositivo finché non è stata consumata la legna precedente e sua rimasta solo la riserva di braci.
• Per ottenere una combustione lenta bisogna regolare l'intensità del fuoco con il tiraggio dell'aria. Quest'ultimo deve essere sempre libero da intoppi per permettere l'entrata dell'aria per la combustione.
• E'normale che dopo le prime volte che si accende la stufa le parti di ottone assumano un colore ramato.
• E'normale che, con l'uso, si scretoli la guarnizione di fibra di vetro del cristallo. Benché la stufa possa funzionare alla questa guarnizione, si raccomanda di sostituirla agli stagione.
• Il cassetto inferiore serve a togliere lacene. Svotarlo con frequenza, alla attendere che si riempia troppo onde evitare che si rovini la griglia; prestare attenzione allacene che può essere più orecara calda fino a 24 ore dello spento il fuoco.
• Non aprire lo sportello del disposietivo in maniera brusca in modo da evitare la fuoriuscita di fumo. Non aprire mai lo sportello della stufa alla vener prima aperto il tiraggio. Aprire lo sportello solo allo scopo di ricaricare il combustibile adeguato.
• Il cristallo, i peszzi d'ottone e il dispositivo in genere posso raggiungere temperature molto elevate, fare quindi attenzione a non bruciarsi. Per maneggiare queste parti, usare il quanto

allegato alla stufa.

• Tenere i bambini lontani dalla stufa quando si usa per evitare che si brucino.
• Se sorgono problemi (stagione intermedia, camino freddo, ecc.) si cui accendere un fuoco di richiamo" con della carta appallottolata, che favorisce l'attivazione della stufa.
• Nel caso in cui si verificchi del surriscaldamento, chiudere il tiraggio dell'aria per ridurre l'intensità del fuoco.
• Nel caso in cui ci sera un cattivo funzionamento, chiudere il tiraggio dell'aria e rivolgersi al fabbricante.
• Quando si accende l'apparecchio, per ottenerne le miglioruri prestazioni, aprire solo l'aria primaria e quando il fuoco ha preso bene (1 o 2 minuti) chiudere la maggior parte dell'aria primaria lasciando solo una piccola apertura per consentire una combustione lenta.

MANUTENZIONE

• Conviene pulire periodicamente il cristallo per evitare che i resti di fuliggine lo anneriscano. Esistono in commercio degli strumenti di pulizia apposti. Non usare mai dell'acqua. Non cercare mai di pulire la stufa nelle stà funzionando.
• E'anche importante pulire periodicamente i condotti dei fumi, inoltre, bisogna verificare che non ci siano parti intasate prima di accendere di nuovo la stufa dopo un periodo prolongato d'inattività. All'inizio di agli stagione è importante che un technician professionista esegua una manutenzione dell'impianto.
• In caso d'incendio nel camino, se possible, chiudere il tiraggio dell'aria e rivolgersi immediatamente alle autorità competenti.
• Qualiasi pezzo di ricambio che sare necessario sostituire delve essere raccomandato da moi.
• La treccia di fibra di vetro usata per le giunte si può deteriorare con il tempo. Se fosse il caso, si deve cancellare per un nastro nuovo.

GARANZIA

Questa stufa è un prodotto di elevata qualità, fabbricata con grande perizia. Nel caso in cui, ciò nonostante, si dovesse verificare quali difetto, delve rivolgersi prima al proprio distributore. Se quest'ultimo non è in grado di risolverve il problema, dovra mettersi in contatto con moi e, se necessario ci mandere la stufa. La nostra ditta sostituisce Gratisamente qualsiasi pezzo difettoso per cinque anni alla data d'acquisto. Le spese di trasporto, tuttavia, verranno sostenute dal cliente.

Dato che questo dispositivo è stato testato da un lavoratorio certificato non sono molto garanzia le seguentipezzi:

Vetro
- Griglia
- Vermiculite
- Maniglie e cerniere

All'interno dell'imballaggio, si trovava una scheda di controllo qualità, la preghiamo di farla pervenire al distributore in caso di reclamo.

MISURE E CARATTERISTICHE

• Altezza 1008 mm
• Larghezza 460 mm
• Profondita 356 mm
  -Peso 101Kg
• Portello insertimento legna. 420 × 340 mm
• Diametro scarico fumi 150-153 mm
  Corpo in acciaio da 5mm
• Griglia di ghisa
• Vernice anticalore resistente a 800^
• Cristallo in vetroceramica 750^

• Lunghezza massima tronchi: 45 cm

• Potenza termica nominale 7.9 kW
  -Rendimento 78.4%

• Emissione di CO al 13% di O2 0.10%
  -Tiraggio nel camino per potenza nominale 12 Pa
• Portata massica del fumo 7 g/s
• Temperatura del fumo 296°C
• Distanza minima da materiali infiammabili 70 cm
• Volume di riscaldamento (circa.) 200m^3

CE

EN 13240: 2001 & A2: 2004

[DICHIARAZIONE DI PRESTAZIONE....]18100/.18105

ORGANISMO NOTIFICATO 1015

Potenza termica nominale 7.9 kW

Rendimento 78.4%

Emissione di CO al 13% di O2 0.10 %

Temperatura del fumo 296 °C

Distanza da materiali inflammabili 70 cm

Tipidicombustibile Legnaebricchette
