Tipo di prodotto	Stufa a legna indipendente
Marca	Panadero
Modello	Sydney
Altezza	1090 mm
Larghezza	486 mm
Profondità	486 mm
Peso	137 kg
Potenza nominale	6.3 kW
Rendimento energetico	76.4 %
Emissione di CO	0.10 %
Tiraggio minimo della canna fumaria	12.1 Pa
Portata massica dei fumi	7.8 g/s
Temperatura dei fumi	307 °C
Distanza di sicurezza dai materiali combustibili	60 cm
Volume di riscaldamento approssimativo	275 m³
Diametro di uscita fumi	150 - 153 mm
Dimensioni della porta	380 x 300 mm
Lunghezza massima dei ceppi	50 cm
Materiale del corpo	Acciaio 4 + 2,5 mm
Griglia	Ghisa
Vernice	Resistente a 800 °C
Vetroceramica	Fino a 750 °C
Combustibile consigliato	Legna secca (umidità < 20 %) e bricchette
Manutenzione	Pulizia quotidiana del vetro, pulizia regolare dei condotti dei fumi e svuotamento del cenerino
Garanzia	5 anni sui pezzi difettosi (escluso trasporto)

Domande frequenti - Sydney PANADERO

Che tipo di combustibile utilizzare in questa stufa?

Utilizzare legna secca con un tasso di umidità inferiore al 20 % o bricchette di legno pressato. Evitare legna umida (50-60 %) che provoca una cattiva combustione e incrostazioni.

Come accendere correttamente la stufa?

Utilizzare carta, pastiglie di accensione e rametti. Aprire completamente le prese d'aria. Una volta che il fuoco è ben acceso, aggiungere due ceppi da 1 a 1,3 kg. Non utilizzare mai alcol da ardere o prodotti simili.

Qual è la potenza nominale e il rendimento?

La potenza nominale è di 6,3 kW con un rendimento del 76,4 %. Il consumo di legna consigliato è di circa 2 kg all'ora (due ceppi da 1 kg).

Quali sono le distanze di sicurezza da rispettare?

La stufa deve essere installata ad almeno 60 cm dai materiali combustibili. Su un pavimento non infiammabile, o con una piastra di protezione che sporga di 15 cm sui lati e 30 cm davanti.

Come pulire il vetro della stufa?

Pulire quotidianamente il vetro con un detergente speciale per stufe, mai con acqua. Non pulire mai quando l'apparecchio è in funzione.

Cosa fare in caso di incendio della canna fumaria?

Chiudere immediatamente le prese d'aria per ridurre l'intensità del fuoco e contattare le autorità (vigili del fuoco). Non tentare di spegnere da soli.

Quali parti non sono coperte dalla garanzia?

Il vetro, la griglia in ghisa, la vermiculite e le maniglie (porta e tiraggio) non sono coperte dalla garanzia. Le spese di trasporto rimangono a carico del cliente.

Posso installare la stufa da solo?

L'installazione deve essere effettuata da un professionista qualificato conformemente alle normative nazionali, regionali e locali. Il condotto dei fumi deve essere il più verticale possibile e sigillato con mastice refrattario.

Come regolare l'intensità del fuoco?

Utilizzare le prese d'aria (registri) per controllare la combustione. Per un funzionamento al minimo, chiudere parzialmente le entrate d'aria. Le prese d'aria devono sempre rimanere libere di accesso.

Qual è la procedura per pulire il condotto dei fumi?

Smontare la piastra laterale di vermiculite sollevandola leggermente, quindi rimuovere il deflettore. Dopo la pulizia, rimontare il deflettore e la piastra. Si consiglia di chiamare un professionista all'inizio della stagione.

MANUALE UTENTE Sydney PANADERO

ISTRUZIONI D'USO E MANUTENZIONE p.25

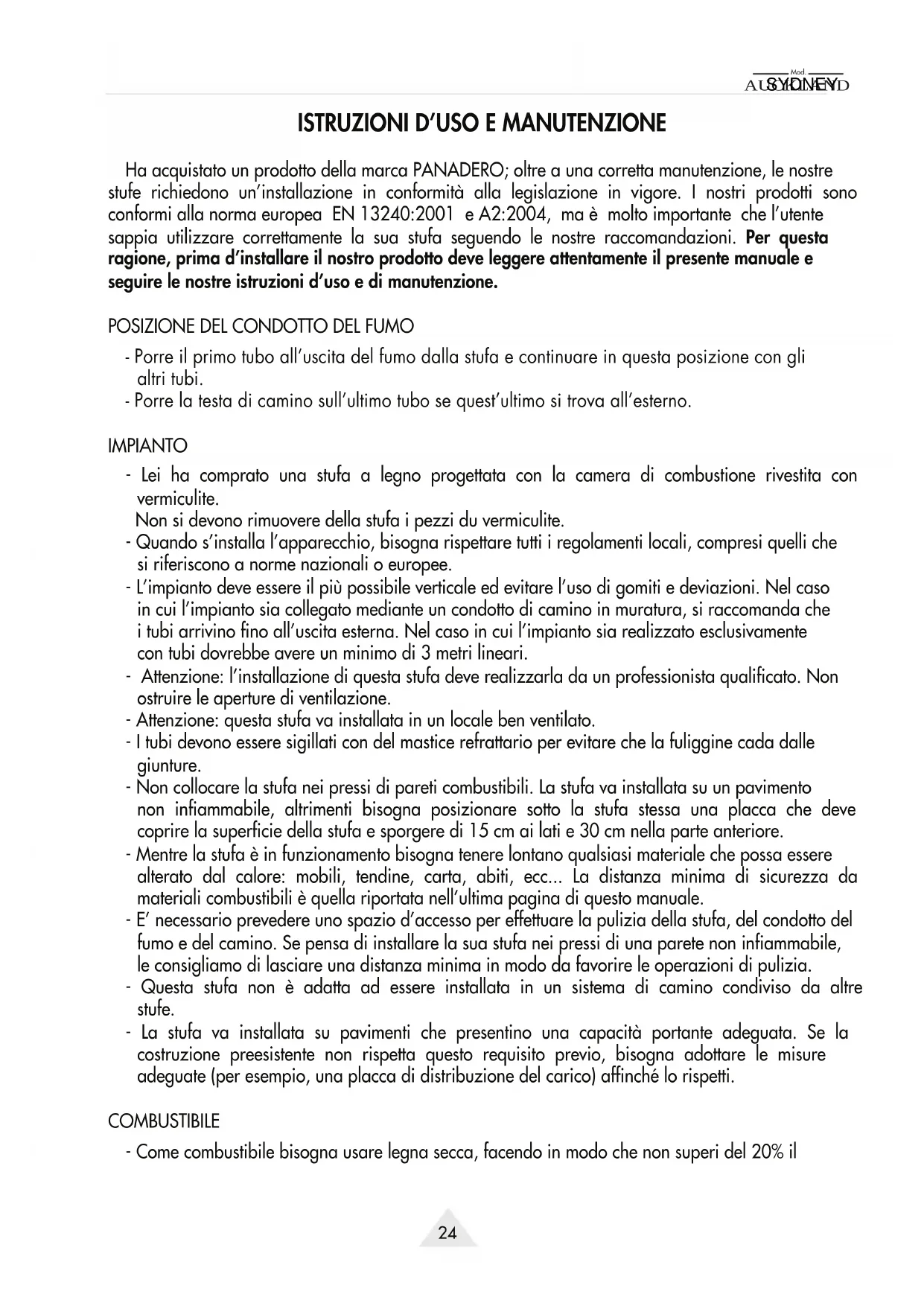

ISTRUZIONI D'USO E MANUTENZIONE

Ha acquistato un prodotto della marca PANADERO;或者其他 corretta manutenzione, le nostre stufe richiedono un'installazione in conformità alla legislazione in vigore. I nostri prodotti sono conformi alla norma europea EN 13240:2001 e A2:2004, ma è molto importante che l'utente sappia utilizzato correttamente la sua stufa seguito le nostre raccomandazioni. Per QUESTa ragione, prima d'installare il nostro prodotto deve leggere attendamente il presente manuale e seguire le nostre istruzioni d'uso e di manutenzione.

POSIZIONE DEL CONDOTTO DEL FUMO

• Porre il primo tubo all'uscita del fumo alla stufa e continuare in questa posizione con gli altri tubi.
• Porre la testa di camino sull'ultimo tubo se quest'ultimo si trovà all'esterno.

IMPIANTO

• Lei ha comprato una stufa a legno progettata con la camera di combustione rivestita con vermiculite.
  Non si devono rimuovere della stufa i peszi du vermiculite.
• Quando s'installa l'apparecchio, bisogna rispetto tutti i regolamenti locali, compresi quelli che si riferisce cono norme nazionali o europee.
• L'impiano deve essere il più possibile verticale ed evitare l'uso di gomiti e deviazioni. Nel caso in cui l'impiano sia collegato mediante un condotto di camino in muratura, si raccomanda che i tubi arrivino fino all'uscita esterna. Nel caso in cui l'impiano sia realizzato esclusivamente con tubi dovrebbe avere un minimo di 3 metri lineari.
• Attenzione: l'installazione di但这a stufa deve realizzarla da un professionista qualificato. Non ostruire le aperture di ventilazione.
• Attenzione: questa stufa va installata in un locale ben ventilato.
• I tubi devono essere sigillati con del mastice refrattario per evitare che la fuliggine cada dalle giunture.
• Non collocare la stufa nei pressi di pareti combustibili. La stufa va installata su un pavimento non infiammabile, altrimenti bisogna posizionale tanto la stufa stessa una placca che deve coprir la superficie della stufa e sporgere di 15 cm ai lati e 30 cm nella parte anteriore.
• Mentre la stufa è in funzionamento bisogna tenere lontano qualsiasi materiale che possa essere alterato dal calore: mobili, tendine, carta, abiti, ecc... La distance minima di sicurezza da materiali combustibili è quella riportata nell'ultima pagina di quello manuale.
• E' necessario prevedere uno spazio d'accesso per effettuire la pulizia della stufa, del condotto del fumo e del camino. Se pensa di installare la sua stufa nei pressi di una parete non infiammabile, le consigliamo di lasciare una distanza minima in modo da favorire le operazioni di pulizia.
• Questa stufa non è adatta ad essere installata in un sistema di camino condiviso da altre stufe.
• La stufa va installata su pavimenti che presentino una capacité portante adeguata. Se la costruzione preesistente non rispetto quello requisito previo, bisogna adottare le misure adeguate (per esempio, una placca di distribuzione del carico) affinché lo rispetti.

COMBUSTIBLE

• Come combustibile bisogna usare legna secca, facendo in modo che non superi del 20% il

livello d'umidità. E' necessario tener presente che della legna con un 50% o un 60% di umidità non riscalda, ha una)pessima combustione, produce molto catrame, libera un'ecccessiva quantità di vapore acqueo e forma eccessivi sedimenti nella stufa, sul cristallo e nel condotto del fumo. Si possono usare ancche delle bricchette di legno pressato.

• Accendere il fuoco con le apposite pastiglie o con l'aiuto di carta e legna fine. Non bisogna mai usare per accendere il fuoco alcol o prodotti simili.
• Non bruciari v rifiuti domestici, materie plastiche o prodotti grassi che inquinano l'ambiente e possono provocare rischi d'incendi per ostruzione del condotto.

FUNZIONAMENTO

• Le prime volte che si accende è normale che venga prodotto del fumo. Ciò è dovuto al fatto che si bruciano certi componenti della vernice anticalore nelle pigmente aderisce alla stufa stessa. Per tale ragione è raccomandabile ventilare abbondamente la stanza finché quello fenomeno sparisce.
• La stufa non è stata progettata per funzionare con lo sportello aperto.
• Il disposativo è pensato per lavorare in maniera intermittente con intervalli di ricarica di combustibile.
• Per quanto riguarda il processo d'accensione della stufa si raccomanda di usare carta, pastiglie combustibili e piccoli legnetti. Una volta che il fuoco inizia a prendere,aggiungere nel primo carico due bastoni da 2,5 a 3 Kg. di peso. In quello processo d'accensione il tiraggio d'aria della stufa deve essere completamente aperto. Se fosse necessario è possibile anche aiutarsi all'inizio mediante l'aperatura del cassetto della cenere.
• Una volta che il fuoco è divertato intenso, chiudere completamente il cassetto dellacene (se è stato aperto in precedenza) e regolare l'intensità del fuoco chiudendo in maggiore o minore misura il tiraggio dell'aria.
• Per ottenere la potenza nominale di questa stufa bisogna collocare una quantità di legna di circa 2,5Kg di peso (due tronchi di 1 Kg.) a intervalli di 1 ora. I tronchi vanno collocati in senso orizzontale leggermente separati tra loro, in modo da garantire una corretta combustione. Non si deve ricaricare il disposativo finché non è stata consumata la legna precedente e sua rimasta solo la riserva di braci.
• Per ottener una combustione lenta bisogna regolare l'intensità del fuoco con il tiraggio dell'aria. Quest'ultimo deve essere sempre libero da intoppi per permettere l'entrata dell'aria per la combustione.
• E'normale che dopo le prime volte che si accende la stufa le parti di ottone assumano un colore ramato.
• E'normale che, con l'uso, si scretoli la guarnizione di fibra di vetro del cristallo. Benché la stufa possa funzionare alla questa guarnizione, si raccomanda di sostiturla agli stagione.
• Il cassetto inferiore serve a togliere lacene. Svuotarlo con frequenza, alla attendere che si riempia troppo onde evitare che si rovini la griglia; prestare attenzione allacene che può essere più alla calda fino a 24 ore dello spento il fuoco.
• Non aprire lo sportello del disposativo in maniera brusca in modo da evitare la fuoriuscita di fumo. Non aprire mai lo sportello della stufa alla vener prima aperto il tiraggio. Aprire lo sportello solo allo scopo di ricaricare il combustibile adeguato.
• Il cristallo, i peszzi d'ottone e il dispositivo in genere posso raggiungere temperature molto elevate, fare quindi attenzione a non bruciarsi. Per maneggiare queste parti, usare il quanto

allegato alla stufa.

• Tenere i bambini lontani dalla stufa quando si usa per evitare che si brucino.
• Se sorgono problemi (stagione intermedia, camino freddo, ecc.) si più accendere un fuco di richiamo" con della carta appallottolata, che favorisce l'attivazione della stufa.
• Nel caso in cui si verificchi del surriscaldamento, chiudere il tiraggio dell'aria per ridurre l'intensità del fuoco.
• Nel caso in cui ci sera un cattivo funzionamento, chiudere il tiraggio dell'aria e rivolgersi al fabbricante.
• Quando si accende l'apparecchio, per ottenerne le miglior i prestazioni, aprire solo l'aria primaria e quando il fuoco ha preso bene (1 o 2 minuti) chiudere la maggior parte dell'aria primaria lasciando solo una piccola apertura per consentire una combustione lenta.

MANUTENZIONE

• Conviene pulire periodicamente il cristallo per evitare che i resti di fuliggine lo anneriscano. Esistono in commercio degli strumenti di pulizia apposti. Non usare mai dell'acqua. Non cercare mai di pulire la stufa nelle funzionando.
• E'anche importante pulire periodicamente i condotti dei fumi, inoltre, bisogna verificare che non ci siano parti intasate prima di accendere di nuovo la stufa dopo un periodo prolongato d'inattività. All'inizio di agli stagione è importante che un technician professionista esegua una manutenzione dell'impianto.
• In caso d'incendio nel camino, se possible, chiudere il tiraggio dell'aria e rivolgersi immediatamente alle autorità competenti.
• Qualsiasi pezzo di ricambio che sare necessario sostituire deve essere raccomandato da moi.
• La treccia di fibra di vetro usata per le giunte si cui deteriorare con il tempo. Se fosse il caso, si deveambiare per un nastro nuovo.

GARANZIA

Questa stufa è un prodotto di elevata qualità, fabbricata con grande perizia. Nel caso in cui, ciò nonostante, si dovesse verificare quello difetto, delve rivolgersi prima al proprio distributore. Se quest'ultimo non è in grado di risolverve il problema, dovrà mettersi in contatto con nei, se necessario ci mandere la stufa. La nostra ditta sostituisce Gratisamente qualsiasi pezzo difettoso per cinque anni alla data d'acquisto. Le spese di trasporto, tuttavia, verranno sostenute dal cliente.

Dato che questo dispositivo è stato testato da un lavoratorio certificato non sono sotto garanzia le seguenti peszi:

Vetro
- Griglia
- Vermiculite
- Maniglie e cerniere

All'interno dell'imballaggio, si trovava una scheda di controllo qualità, la preghiamo di farla pervenire al distributore in caso di reclamo.

MISURE E CARATTERISTICHE

• Altezza 1090 mm
• Larghezza 486 mm
• Profondita 486 mm
  -Peso 137Kg
• Portello insertimento legna 380 × 300 ~mm
  Diametro scarico fumi 150-153 mm
  Corpo in acciaio da 4 + 2.5mm
• Griglia di ghisa
• Vernice anticalore resistente a 800^
• Cristallo in vetroceramica 750^

• Lunghezza massima tronchi: 50 cm

• Potenza termica nominale 6.3 kW

• Rendimento 76.4%
• Emissione di CO al 13% di O2 ... 0.10 %
  -Tiraggio nel camino per potenza nominale 12,1 Pa
• Portata massica del fumo 7.8 g/s
• Temperatura del fumo 307°C
• Distanza minima da materiali infiammabili 60 cm
• Volume di riscaldamento (circa.) 275m^3

CE

EN 13240: 2001 & A2: 2004

PANADERO

P.I.CAMPOLLA NO

AVENIDA 5a,13-15

02007 ALBACETE -SPAIN

STUFA A LEGNA SYDNEY 15

STUFA INDIPENDENTE PER COMBUSTIBLE SOLIDO

CERTIFICATE N^ TD 4572/ TD 4572P

DECLARATION OF PERFORMANCE 18250

NOTIFIED BODY 1677

Potenza termica nominale 6.3 kW

Rendimento 76.4%

Emissione di CO al 13% di O2 0.10 %

Temperatura del fumo 307 °C

Distanza da materiali infiammabili 60 cm

Tipidicombustibile. Legnaebricchette
