Produkttyp	Freistehender Holzofen
Marke	Panadero
Modell	Sydney
Höhe	1090 mm
Breite	486 mm
Tiefe	486 mm
Gewicht	137 kg
Nennwärmeleistung	6,3 kW
Energieeffizienz	76,4 %
CO-Emission	0,10 %
Mindestkaminzug	12,1 Pa
Abgasmassenstrom	7,8 g/s
Abgastemperatur	307 °C
Sicherheitsabstand zu brennbaren Materialien	60 cm
Ungefähres beheizbares Volumen	275 m³
Rauchrohrdurchmesser	150 - 153 mm
Türmaße	380 x 300 mm
Maximale Holzstücklänge	50 cm
Gehäusematerial	Stahl 4 + 2,5 mm
Rost	Gusseisen
Farbe	Bis 800 °C beständig
Glaskeramik	Bis 750 °C
Empfohlener Brennstoff	Trockenes Holz (Feuchtigkeit < 20 %) und Briketts
Wartung	Tägliche Reinigung der Scheibe, regelmäßige Reinigung der Rauchkanäle und Entleeren des Aschenbechers
Garantie	5 Jahre auf defekte Teile (ohne Transport)

Häufig gestellte Fragen - Sydney PANADERO

Welche Art von Brennstoff sollte in diesem Ofen verwendet werden?

Verwenden Sie trockenes Holz mit einem Feuchtigkeitsgehalt unter 20 % oder pressierte Holzbriketts. Vermeiden Sie feuchtes Holz (50-60 %), das eine schlechte Verbrennung und Verschmutzung verursacht.

Wie zünde ich den Ofen richtig an?

Verwenden Sie Papier, Anzündtabletten und Reisig. Öffnen Sie die Luftzüge vollständig. Sobald das Feuer gut brennt, legen Sie zwei Holzscheite von 1 bis 1,3 kg auf. Verwenden Sie niemals Brennspiritus oder ähnliche Produkte.

Was sind die Nennwärmeleistung und der Wirkungsgrad?

Die Nennwärmeleistung beträgt 6,3 kW mit einem Wirkungsgrad von 76,4 %. Der empfohlene Holzverbrauch liegt bei etwa 2 kg pro Stunde (zwei Holzscheite à 1 kg).

Welche Sicherheitsabstände sind einzuhalten?

Der Ofen muss mindestens 60 cm von brennbaren Materialien entfernt installiert werden. Auf nicht brennbarem Boden oder mit einer Schutzplatte, die seitlich 15 cm und vorne 30 cm übersteht.

Wie reinige ich die Ofenscheibe?

Reinigen Sie die Scheibe täglich mit einem speziellen Ofenreiniger, niemals mit Wasser. Reinigen Sie niemals, wenn das Gerät in Betrieb ist.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort die Luftzüge, um die Brandintensität zu reduzieren, und benachrichtigen Sie die Behörden (Feuerwehr). Versuchen Sie nicht, den Brand allein zu löschen.

Welche Teile sind nicht von der Garantie abgedeckt?

Die Scheibe, der Gusseisenrost, das Vermiculit und die Griffe (Tür und Zug) sind nicht von der Garantie abgedeckt. Die Transportkosten trägt der Kunde.

Kann ich den Ofen selbst installieren?

Die Installation muss von einem qualifizierten Fachmann gemäß den nationalen, regionalen und lokalen Vorschriften durchgeführt werden. Der Rauchabzug sollte so vertikal wie möglich sein und mit feuerfestem Dichtmasse abgedichtet werden.

Wie reguliere ich die Feuerintensität?

Verwenden Sie die Luftzüge (Klappen) zur Steuerung der Verbrennung. Für den Schwelbetrieb schließen Sie die Luftzufuhr teilweise. Die Züge müssen immer zugänglich bleiben.

Wie reinigt man den Rauchabzug?

Entfernen Sie die seitliche Vermiculitplatte, indem Sie sie leicht anheben, und nehmen Sie dann das Umlenkblech heraus. Nach der Reinigung setzen Sie das Umlenkblech und die Platte wieder ein. Es wird empfohlen, zu Beginn der Saison einen Fachmann zu beauftragen.

BEDIENUNGSANLEITUNG Sydney PANADERO

GEBRAUCHS- UND WARTUNGSANLEITU.N.G. p. 29

INSTRUKCJA UZYTKOWANIA I KONSERWACJI

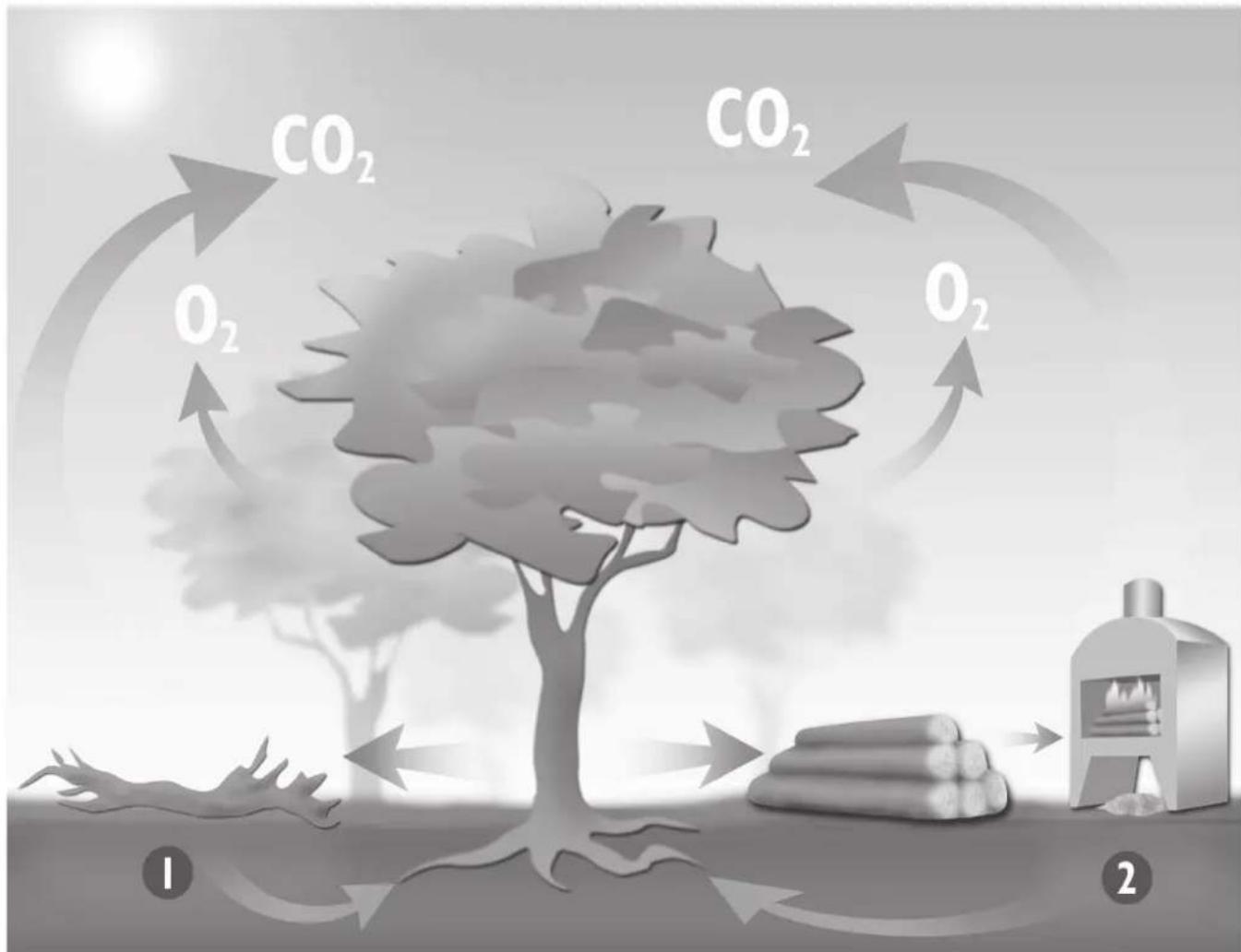

Nutrients / Elements nutrients / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal

Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiol

AFMETINGEN EN EIGENSCHAPPEN

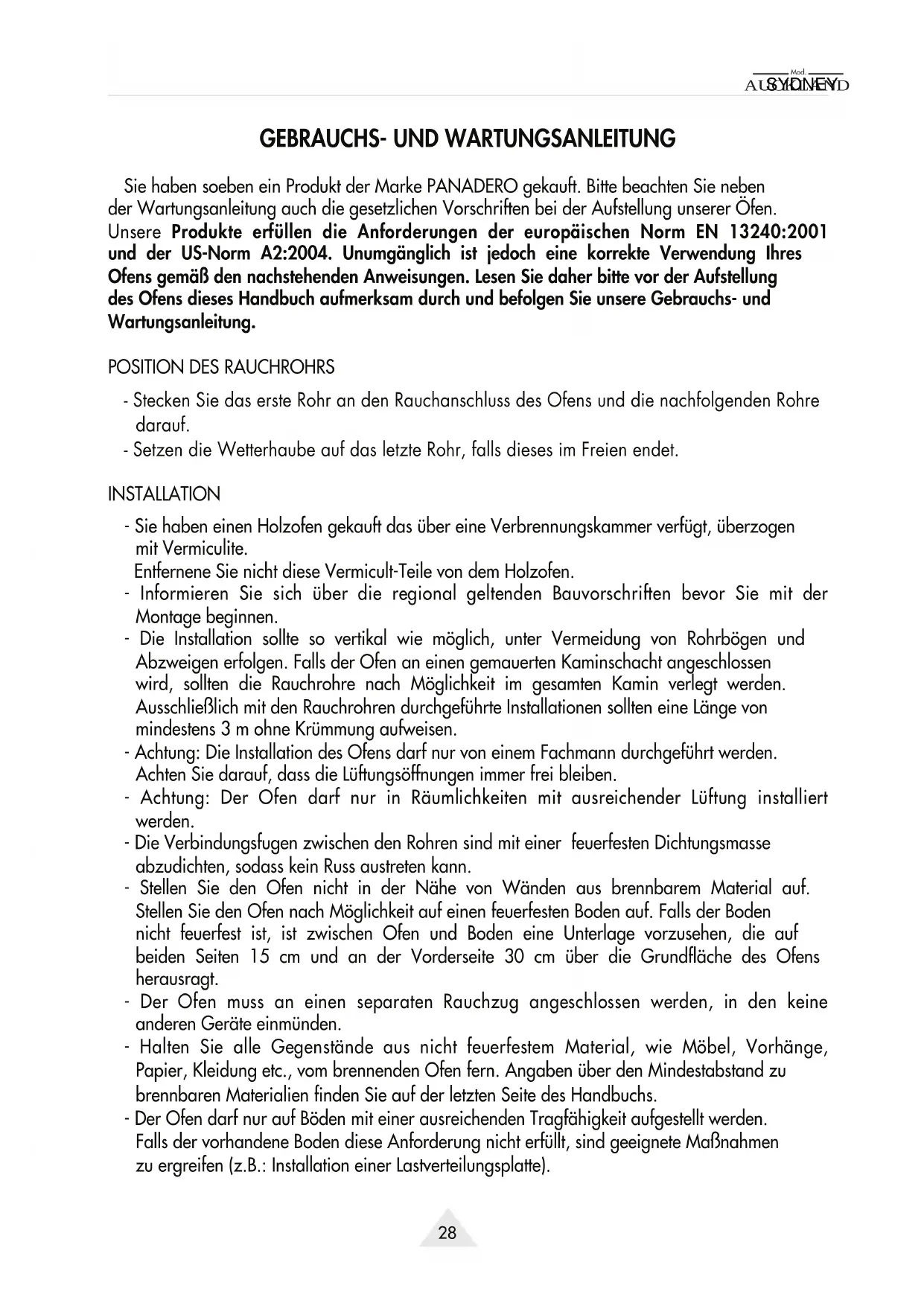

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben sogeben ein Produkt der Marke PANADERO gekauft.itte beachten Sie herein der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumganglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daheritte vor der Aufstellung des Ofens这点es Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

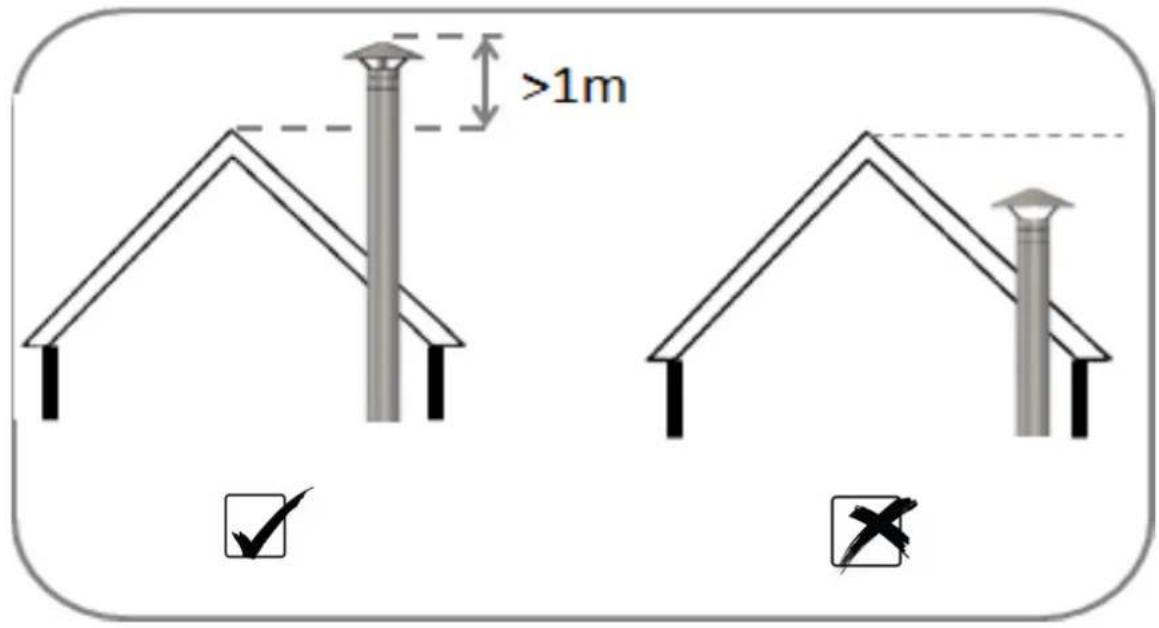

POSITION DES RAUCHROHRS

• Stecken Sie das erste Rohr an den Rauchanschluss des Ofens und die nachfolgenden Rohre darauf.
• Setzen die Wetterhaube auf das letzte Rohr, falls these im Freien endet.

INSTALLATION

• Sie haben einen Holzofen gekauft das über eine Verbrennungskammer verfügt, überzogen mit Vermiculite.
  Entfernene Sie nicht diese Vermicult-Teile von dem Holzofen.
• Informieren Sie sich über die regional geltenden Bauvorschriften bevor Sie mit der Montage beginnen.
• Die Installation sollte so vertical wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollen den Rauchrohre nach Möglichkeit im gesamtten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollen eine Länge von mindestens 3 m ohne Krümmung aufweisen.
• Achtung: Die Installation des Ofens darf nur von einem Fachmann durchgeführt werden.
  Achten Sie darauf, dass die Lüftungsöffnungen immer frei bleiben.
• Achtung: Der Ofenarf nur in Räumlichkeiten mit ausreichender Lufthung installiert werden.
• Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudachten, sodass kein Russ austreten kann.
• Stellen Sie den Ofen nicht in der Höhe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens herausragt.
• Der Ofen muss an einen separates Rauchzug angeschlossen werden, in den keine anderen Geräte einmüssen.
• Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brenbaren Materialien finden Sie auf der letzten Seite des Handbuches.

• Der Ofenarf nur auf Boden mit einer ausreichenden Tragfahigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).

• Ofen, Rauchrohr und Kamin mussen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Höhe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungserbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20% ). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und damit Teer sowie hohe Mengen an Wasserdampf freiigt und Ablagerungen am Gerät, dem Sichtefenster und in den Rauchrohren verursicht. Auch Holzbrickets konnen mit dieser Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu dieser Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fethaltige Produkte. Diese verschmutzen die Umwelt und konnen durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

BETRIEB

• Wahlend der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmer Bestandteile des Hitzeschutzantrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüfung zu sorgen, bis dieser Vorgang abgeschlossen ist.
• Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.
• Der Ofen ist für den diskontuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.
• Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 2,5 bis 3 kg schweren Holzscheiten zu beschicken. Die Zuglappen des Ofens müssen darauf vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenlade geöffnet werden.
• Sobald der Ofen gut brennt, schließen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstarke durch mehr oder weniger starkes Öffnen bzw. Schlieben der Zuglappen.
• Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 2,5 kg Brennholz (zwi Holzscheite zu jeweils 1 kg) nachzulegen. Die Holzscheite sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten. Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.
• Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstarke mit den Zuglappen entsprechend einzustellen. Die Zuglappen müssen immer für den Zutritt von Verbrennungsluft frei sein.
• Die Messingteile nehmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.
• Die Glasfaserdichtung des Sichtefenssters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
  Die untere Schublade dient zum Entnehmen der Asche. Um Schaden am Feuerrost zu

vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.

• Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zuglappen. Die Ofentür solle nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
• Sichtfenster, Messingteile sowie der Ofen insgesamt konnen sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
• Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
• Falls das Anzüden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlagen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
• Bei Überhitzung des Ofens schließen Sie die Zuglappen, um die Brandstarke zu verringn.
• Sollten Probleme beim Betrieb des Ofens auftreten, schlieben Sie die Zuglappen und wenden Sie sich an den Hersteller.
• Öffnen Sie, um eine optimale Leistung des Apparats zu erzielen, zu Beginn der Zündung nur die Primäreluft. Schließen Sie, sobald das Feuer gut brennt (1 oder 2 Minuten), den größten Teil der Primäreluft und halten Sie nur eine keine Öffnung, um eine langsame Verbrennung zu erhögbaren.

WARTUNG

• Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärt wird. Zu dieser Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
• Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freien Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
• Bei einem Kaminbrand schlieben Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
• Der Schnur vom Glass ist tragen vorbehaltlich. In thisem Fall soll man der Schnur ersetzen für eine neue.

GEWÄHRLEISTUNG

Der von Ohnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollen Sie dennoch irgend einen Schaden feststellen, so setzen Sie sichitte mit dem Handler in Verbindung. Falls der Handler das Problem nicht losen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis f芮 Jahre ab Kaufdatum Gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.

Da把这些Gerätgetestewurde von einem zertifizierten Labor werden die folgenden Teile nicht durch die Garantie abgedeckt:

• Scheibe
  -Rundrost
• Vermiculite
  -Griffe,Knopfe,etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie, diesen im Reklamationsfall dem Handler auszuhändigen.

ABMESSAGE UND TECHNISCHE DATEN

• Hohe 1090 mm
  -Breite 486mm
  -Tiefe 486mm
  Gewicht 137 Kg
• Feuerungstur. 380 x 300 mm
• Rauchanschluss 150-153 mm
• Ofenkörper aus 4 + 2.5 ~mm dickem Stahl
• Feuerrost aus Gusseisen
• Hitgeschutzanstrich bis 800^ hitzebestandig
• Glaskeramikfenster hitzebeständig bis 750^

• Holzscheite bis 50 cm Länge

• Nennheizleist 6.3 kW

• Wirkungsgrad 76.4%
  CO- gehalt 0.10%
  -Erforderl.Zug zur Erreichung der Nennleistung 12,1 Pa
• Abgasmassenstrom 7.8 g/s
• Abgastemperatur 307°C
• Mindestabstand zu brennbaren Materialien 60 cm
• Beheizbarer Raum (ca.) 275 m³

CE

EN 13240: 2001 & A2: 2004

PANADERO

P.I. CAMPOLLA NO
AVENIDA 5^a, 13-15
02007 ALBACETE -SPAIN

Abgastemperatur 307°C

Mindestabstand zu brennbaren Materialien... 60 cm
Brennstoffe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

INSTRUKCJA UZYTKOWANIA I KONSERWACJI

LEISTUNGSERKLRUNG 18250

NOTIFIZIERENTEN STEILLE 1677

Nominalna moc cieplna 6.3 kW

FÖD Volksgesundheit, Sicherheit der Nahrungsmittelkette und Umwelt Generaldirektion Umwelt

KE 12. Oktober 2010 regelt Mindestanforderungen an die Energieeffizienz und Emissionen von Schadstoffen Heizungen für feste Brennstoffe angetriebene

Hersteller:
Name des Herstellers	PANADERO DENIA SL
Adresse des Herstellers	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Name seines in der Gemeinschaftansässigen Bevollmächtigten	PANADERO DENIA SL

Produkt(e):
Kraftstofftyp	Renewable
Produktentyp	Raumheizer für feste Brennstoffe
Motorleistung	10	KW
Modell	SYDNEY
Typ	15200
EG-Nr.	PANADERO DENIA S.L.

Emissionswerte:
CO Continuous	% or mg/Nm3	NBN EN 13240
CO Non Continuous	.07 % or mg/Nm3	NBN EN 13240
PM Continuous	% or mg/Nm3	NBN EN 13240
PM Non Continuous	54 % or mg/Nm3	NBN EN 13240
EFF Continuous	%	NBN EN 13240
EFF Non Continuous	77 %	NBN EN 13240

Besonderes:
Name der anerkannten Einrichtung	SGS Nederland bv NB-0608
Berichtsnummer	EZKA/12/069-5
Kontaktangaben der Person, die zur Unterzeichnung der Erklärung ermächtigt ist	Miguel PANADERO
Ort und Datum der Erklärung	13-07-2012 ALBACETE
Umwelt Informationen über feste Brennstoffe empfohlen	Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtgkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und damit Teer sowie hohe Mengen an Wasserdampf freiibt und Ablagerungen am Gerät, dem Sichtefenster und in den Rauchrohren verursacht. Auch Holzbricks können mit diesen Ofen verheizt werden.
Umwelt Informationen über feste Brennstoffe nicht empfohlen	Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und konnen durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

Wir bestätigen mit thisem Schreiben, dass die Baureihe der Geräte die hierunter angegebenen ist, im Einklang stehen mit dem Modell das in der Konformitätserklärung beschreiben ist, das es hergestellt und auf dem Markt gebracht wird entsprechend den Anforderungen des koniglichen Erlass vom 12. Oktober 2010 welches Mindestleistungsanforderungen und Emissionen von Schadstoffen für die mit Festbrennstoffen betriebenen Heizungen festlegt.
