BEDIENUNGSANLEITUNG Bergen PANADERO
GEBRAUCHS- UND WARTUNGSANLEITUNG p. 34
INSTRUKCJA UZYTKOWANIA I KONSERWACJI p. 39
INSTALLATION TIPS p. 44
CERTIFICATES OF ELECTRONIC COMPONENTS p. 45
Nutrients / Eléments nutritifs / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal
2 Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiót

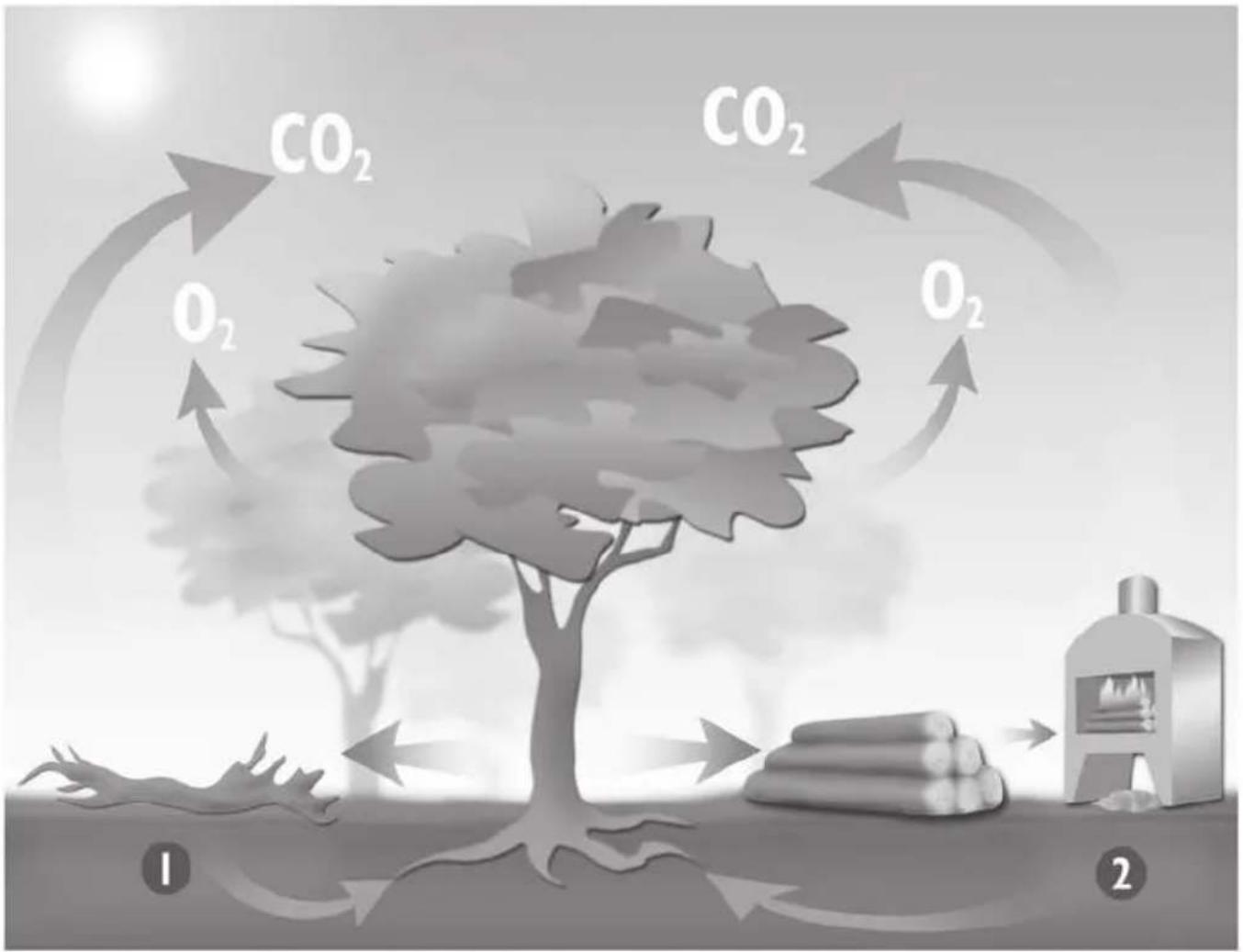

Holz: ein ökologischer Brennstoff
Holz ist eine erneuerbare Energiequelle, die den Anforderungen des 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.
Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Almen zur Verfügung.
Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einfügt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosphäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.
Unsere Öfen ermöglichen ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Heizung, die in Ihrem Heim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.
AFMETINGEN EN EIGENSCHAPPEN
GEBRAUCHS- UND WARTUNGSANLEITUNG
Sie haben ein Produkt der Marke PANADERO gek auft. Bitte beachten Sie neben der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumgänglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daher bitte vor der Aufstellung des Ofens dieses Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.
POSITION DES RAUCHROHRS
- Stecken Sie das erste Rohr an den Rauchanschluss des Ofens und die nachfolgenden Rohre darauf.
- Setzen die Wetterhaube auf das letzte Rohr, falls dieses im Freien endet.
INSTALLATION
- Sie haben einen Holzofen gekauft das über einen mit Vermiculit isolierten brennraum verfügt. Entfernene Sie auf keinen Fall die Vermicuilitkomponenten.
- Informieren Sie sich über die regional geltenden Bauvorschriften bevor Sie mit der Montage beginnen.
- Die Installation sollte so vertikal wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollten die Rauchrohre nach Möglichkeit im gesamten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollten eine Länge von mindestens 3 m ohne Krümmung aufweisen.
- Achtung: Die Installation des Ofens darf nur von einem Fachmann durchgeführt werden. Achten Sie darauf, dass die Lüftungsöffnungen immer frei bleiben.
- Achtung: Der Ofen darf nur in Räumlichkeiten mit ausreichender Lüftung installiert werden.
- Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudichten, sodass kein Russ austreten kann.
- Stellen Sie den Ofen nicht in der Nähe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens herausragt.
- Der Ofen muss an einen separaten Rauchzug angeschlossen werden, in den keine anderen Geräte einmünden.
- Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brennbaren Materialien finden Sie auf der letzten Seite des Handbuchs.
- Der Ofen darf nur auf Böden mit einer ausreichenden Tragfähigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).
- Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Nähe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungsarbeiten einzuhalten.
HEIZMATERIAL
- Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und dabei Teer sowie hohe Mengen an Wasserdampf freigibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets können mit diesem Ofen verheizt werden.
- Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu diesem Zweck.
- Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.
BETRIEB
- Während der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmter Bestandteile des Hitzeschutzanstrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüftung zu sorgen, bis dieser Vorgang abgeschlossen ist.
- Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.
- Der Ofen ist für den diskontinuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.
- Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 1,5 bis 2 kg schweren Holzscheiten zu befüllen. Die Zugklappen des Ofens müssen dabei vollständig geöffnet sein. Ebenfalls kann zu Beginn die Aschenlade geöffnet werden.
- Sobald der Ofen gut brennt, schließen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstärke durch mehr oder weniger starkes Öffnen bzw. Schließen der Zugklappen.
- Zum Erreichen der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 1,5 kg Brennholz nachzulegen. Die Holzscheite sind waagerecht mit etwas Abstand Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten.
Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.
- Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstärke mit den Zugklappen entsprechend einzustellen. Die Zugklappen müssen immer für den Zutritt von Verbrennungsluft frei sein.
- Die Messingteile nehmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.
- Die Glasfaserdichtung des Sichtfensters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
- Die untere Schublade dient zum Entnehmen der Asche. Um Schäden am Feuerrost zu
vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.
- Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zugklappen. Die Ofentür sollte nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
- Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
- Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
- Falls das Anzünden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlegen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
- Bei Überhitzung des Ofens schließen Sie die Zugklappen, um die Brandstärke zu verringern.
- Sollten Probleme beim Betrieb des Ofens auftreten, schließen Sie die Zugklappen und wenden Sie sich an den Hersteller.
- Öffnen Sie, um eine optimale Leistung des Apparats zu erzielen, zu Beginn der Zündung nur die Primärluft. Schließen Sie, sobald das Feuer gut brennt (1 oder 2 Minuten), den größten Teil der Primärluft und lassen Sie nur eine kleine Öffnung, um eine langsame Verbrennung zu ermöglichen.
- Achtung! Holzstücke dürfen den oberen Bereich des Holzofens NICHT berühren.
WARTUNG
- Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärzt wird. Zu diesem Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
- Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freien Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
- Bei einem Kaminbrand schließen Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
- Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
- Der Schnur vom Glass ist tragen vorbehaltlich. In diesem Fall soll man der Schnur ersatzen für eine neue.
GEWÄHRLEISTUNG
Der von Ihnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollten Sie dennoch irgend einen Schaden feststellen, so setzen Sie sich bitte mit dem Händler in Verbindung. Falls der Händler das Problem nicht lösen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis fünf Jahre ab Kaufdatum gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.
Da dieses Gerät wurde von einem zertifizierten Labor getestet wurde, werden die folgenden Teile nicht durch die Garantie abgedeckt:
- Scheibe
- Rundrost
- Vermiculite
- Griffe, Knöpfe, etc.
- Die Scheibendichtung sollte regelmässig erneuert werden, auch wenn diese nicht entscheidend für die Funktionalität des Kaminofens ist.
Wenn eine Verformung im Inneren der Brennkammer auftritt, ist dies auf eine Überhitzung des Geräts zurückzuführen und wird daher NICHT durch die Garantie abgedeckt.
Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie, dieses im Reklamationsfall dem Händler auszuhändigen.
Ebenfalls von der Garantie ausgeschlossen sind Elektrobauteilen, Ventilatoren und Verkabelung, da diese vor Verlassen unserer FFabrik von unserem Labor getestet wurden.
Eigenschaften des Ventilators
Dieser Kaminofen ist mit einem tangentialen Ventilator ausgestattet (Gebläseleistung 170m ^3 /h), der kalte Zuluft von unten in den Kaminofen aufnimmt, diese im Ofen zirkulieren lässt und die erwärmte Luft im oberen Ofenbereich ausstösst.
Der Ventilator, ausgestattet mit einem Thermostat, schaltet sich ab 50°C automatisch ein um Überhitzung vorzubeugen.
Der elektrische Schalter hat 3 Positionen um die Warmlufzirkulation zu regulieren.
- Position 0, der Ventilator ist abgeschaltet, wird aber automatisch von dem Thermostat eingeschaltet sobald eine Temperatur von 50°C erreicht wird.
- Position 1, der Ventilator erreircht 60% seiner Maximalleistung
- Position 2, der Ventilator erreicht seine Maximalleistung
WICHTIG: Der Ventilator sollte IMMER am Netz geschaltete sein um Überhitzung vorzubeugen!
Da dieses Gerät von einem zertifizierten Labor geprüft worden ist und wir eine Qualitätskontolle von allen Komponenten (Ventilator und Verkabelung) durchführen, bei der wir die Funktionalität der elektronischen Bauteile überprüft wird, bevord diese verschickt werden, gilt die Garantie nicht für Elektrobauteile (Ventilator und Verkabelung).
WARNUNG: Wie jedes elektrische Gerät ist auch dieses Gerät vorsichtig und umsichtig zu gebrauchen um Gefahr durch elektrische Schläge zu vermeiden. Bitte lassen Sie dieses Gerät nur von einem Fachmann anschliessen und benutzen Sie selbigesnur mit den mitgelieferten Netzteilen und der empfohlenen Netzspannung.
Benutzen Sie dieses Gerät nie, wenn die elektronischen Komponenten sichtbare Schäden aufweisen.
Schalten Sie das Gerät im Falle von Defekten oder Betriebsstörungen sofort aus und trennen Sie das Gerät vom Stromanschluss.
Stellen Sie sicher, das das Gerät, der Stecker und das Kabel nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen.
Reperaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden.
Bei Beschädigung der Kabel, Stecker oder Leitungen müssen diese durch einen autorisierten Händler ersetzt werden.
Bei nicht sachgemässem Gebrauch besteht unter Umständen Brandgefahr.
ABMESSUNGEN UND TECHNISCHE DATEN
- Höhe 914 mm
- Breite 468 mm
- Tiefe 489 mm
- Gewicht 128 Kg
- Feuerungstür 360 x 290 mm
- Rauchanschluss 150-153 mm
- Ofenkörper aus 5 mm dickem Stahl
- Feuerrost aus Gusseisen
- Hitzeschutzanstrich bis 800 °C hitzebeständig
- Glaskeramikfenster hitzebeständig bis 750 °C
-
Holzscheite bis 40 cm Länge
-
Nennheizleist 7.5 kW
- Wirkungsgrad 80,7%
- CO-gehalt 0.10%
- Erforderl. Zug zur Erreichung der Nennleistung 11.8 Pa
- Abgasmassenstrom 5.6 g/s
- Abgastemperatur 248°C
- Mindestabstand zu brennbaren Materialien....80 cm
- Beheizbarer Raum (ca.) 250 m³
| EN 13240: 2001 & A2: 2004 | PANADEROP.I. CAMP OL LA NOAVENIDA 5g, 13-1502007 ALBACETE -SPAIN |
| KAMINOFEN R "BERGEN".... 18UNABHÄNGIGER ∅FEN FÜR FESTBRENNSTOFFECERTIFICATE N 39-11540-T-2LEISTUNGSERKLÄRUNG.... 11243NOTIFIZIERTEN STELLE.... 1015 | |
| Nennleistung.... 7.5 kWWirkungsgrad.... 80,7 %CO-gehalt.... 0.10 %Abgastemperatur.... 248 °CMindestabstand zu brennbaren Materialien 80 cmFeinstaub bei 13% O2.... 30 mg/Nm3Brennstoffe.... Brennholz und Holzbriketts | |
