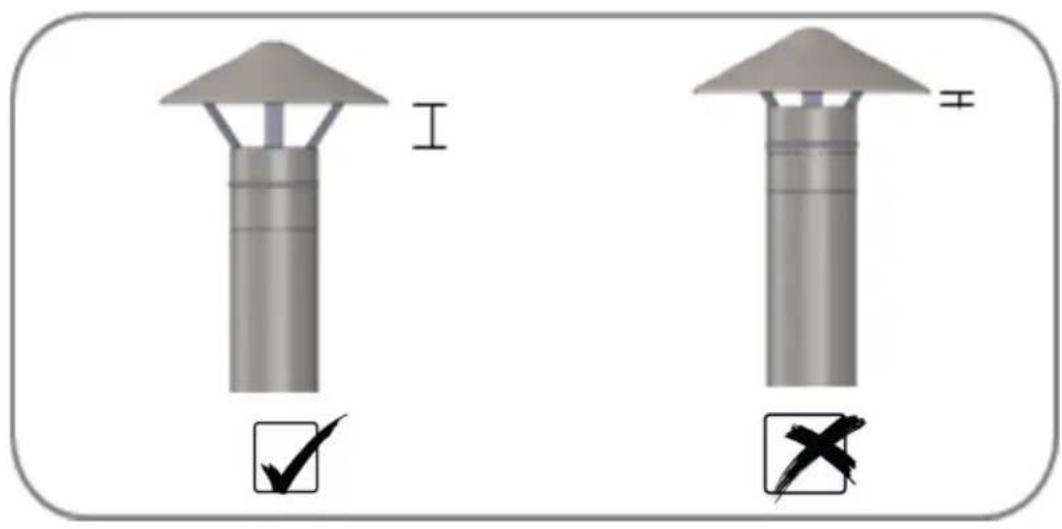

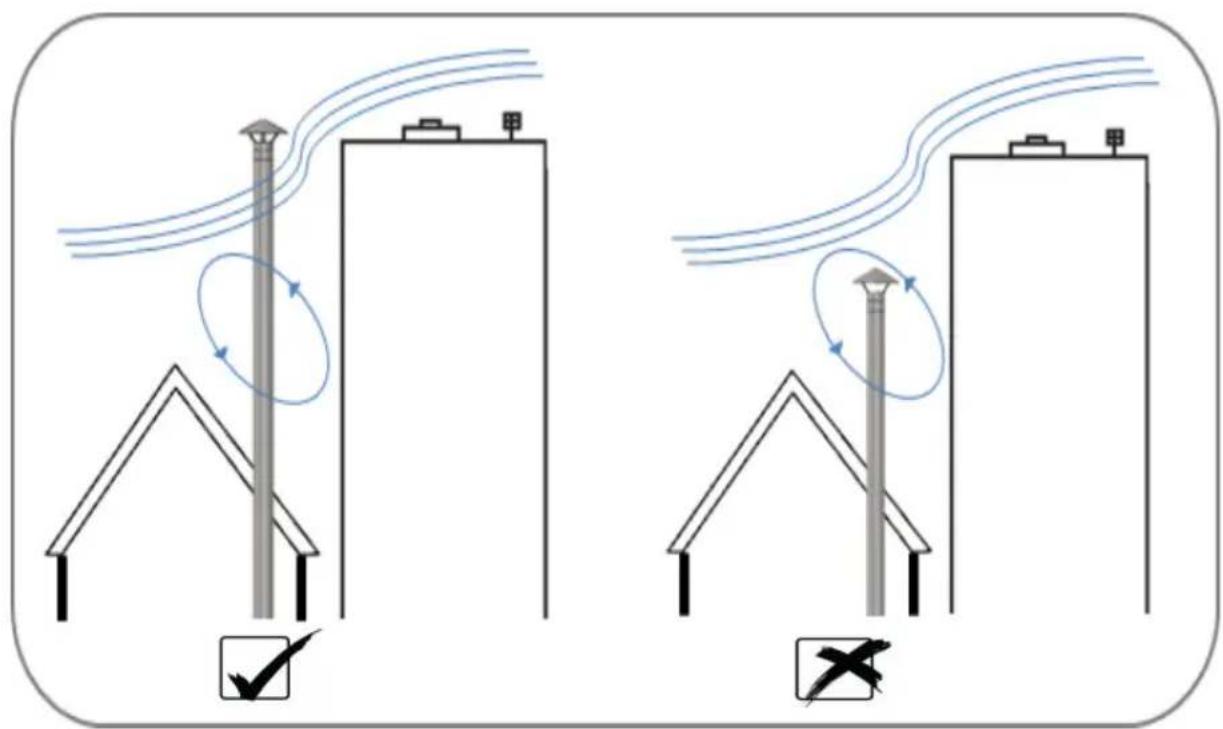

| Produkttyp | Freistehender Holzofen |
| Marke | Panadero |
| Modell | Osaka |
| Höhe | 1205 mm |
| Breite | 514 mm |
| Tiefe | 460 mm |
| Gewicht | 123 kg |
| Nennwärmeleistung | 8 kW |
| Wirkungsgrad | 81 % |
| CO-Emission | 0,10 % |
| Empfohlener Brennstoff | Trockenes Holz (Feuchtigkeit ≤ 20 %) und Pressholzbriketts |
| Maximale Scheitlänge | 50 cm |
| Ungefähres Heizvolumen | 250 m³ |
| Sicherheitsabstand zu brennbaren Materialien | 80 cm |
| Rauchrohrdurchmesser | 150-153 mm |
| Rauchgastemperatur | 302 °C |
| Mindestzug des Schornsteins | 11,8 Pa |
| Gehäusematerial | 5 mm Stahl |
| Rost | Gusseisen |
| Glasscheibe | Glaskeramik beständig bis 750 °C |
| Farbe | Hitzebeständig bis 800 °C |
| Norm | EN 13240:2001 & A2:2004 |
| Garantie | 5 Jahre (defekte Teile, ohne Transport; ausgenommen Glasscheibe, Rost, Vermiculit, Griffe) |
| Routinewartung | Tägliche Reinigung der Glasscheibe mit Spezialreiniger; regelmäßiges Leeren der Ascheschublade |
| Professionelle Wartung | Empfohlen zu Beginn jeder Heizsaison |
Häufig gestellte Fragen - Osaka PANADERO
Benutzerfragen zu Osaka PANADERO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Pfanne kostenlos im PDF-Format! Finden Sie Ihr Handbuch Osaka - PANADERO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Osaka von der Marke PANADERO.
BEDIENUNGSANLEITUNG Osaka PANADERO
GEBRAUCHS- UND WARTUNGSANLEITUNG p. 29
INSTRUKCJA' UZYTKOWANIA I KONSERWACJI p. 33
Nutrients / Eléments nutritifs / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal
2 Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiól

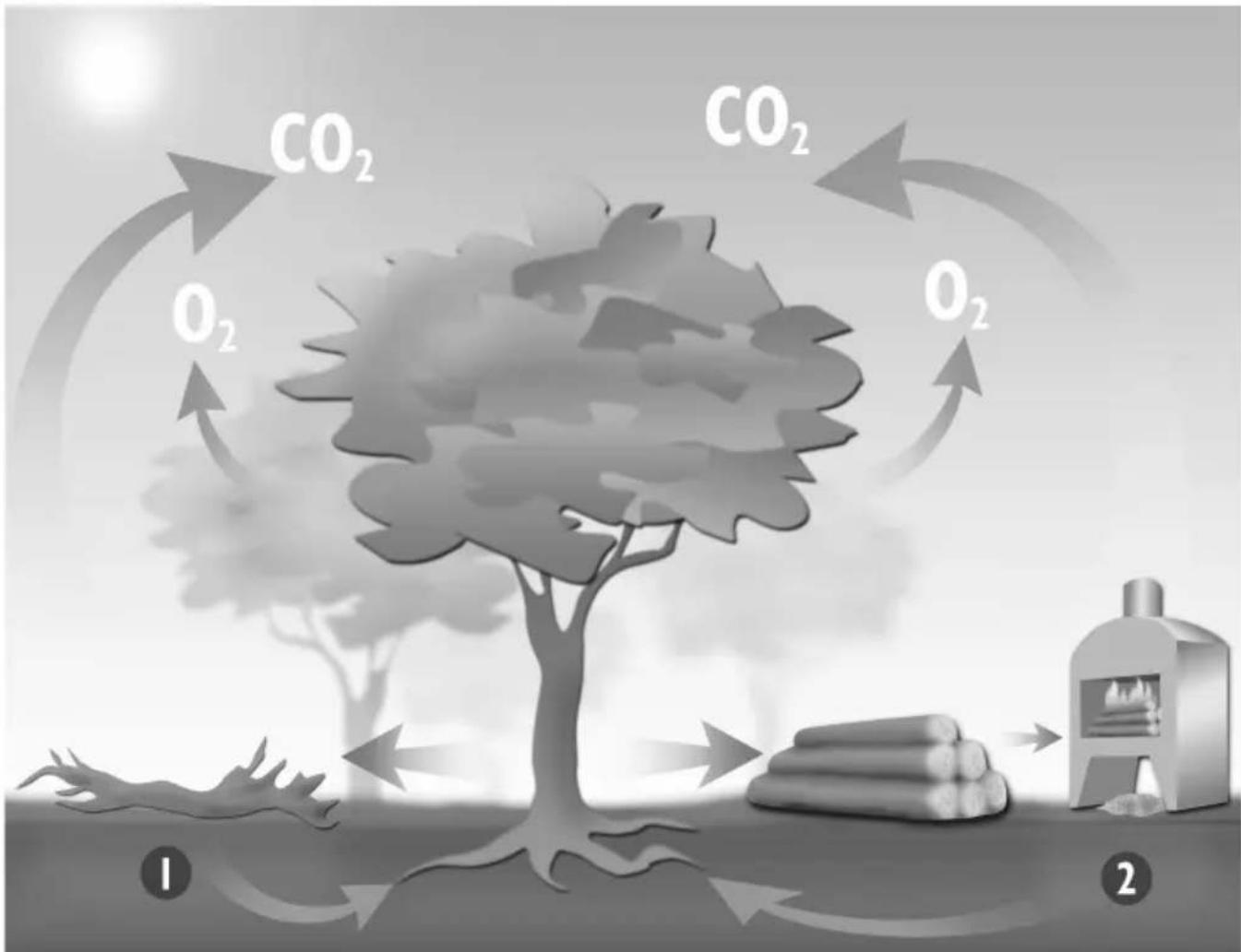

Holz: ein ökologischer Brennstoff
Holz ist eine erneuerbare Energiequelle, die den Anforderungen des 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.
Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Atmen zur Verfügung.
Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einfügt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosphäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.
Unsere Öfen ermöglichen ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Heizung, die in Ihrem Heim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.
AFMETINGEN EN EIGENSCHAPPEN

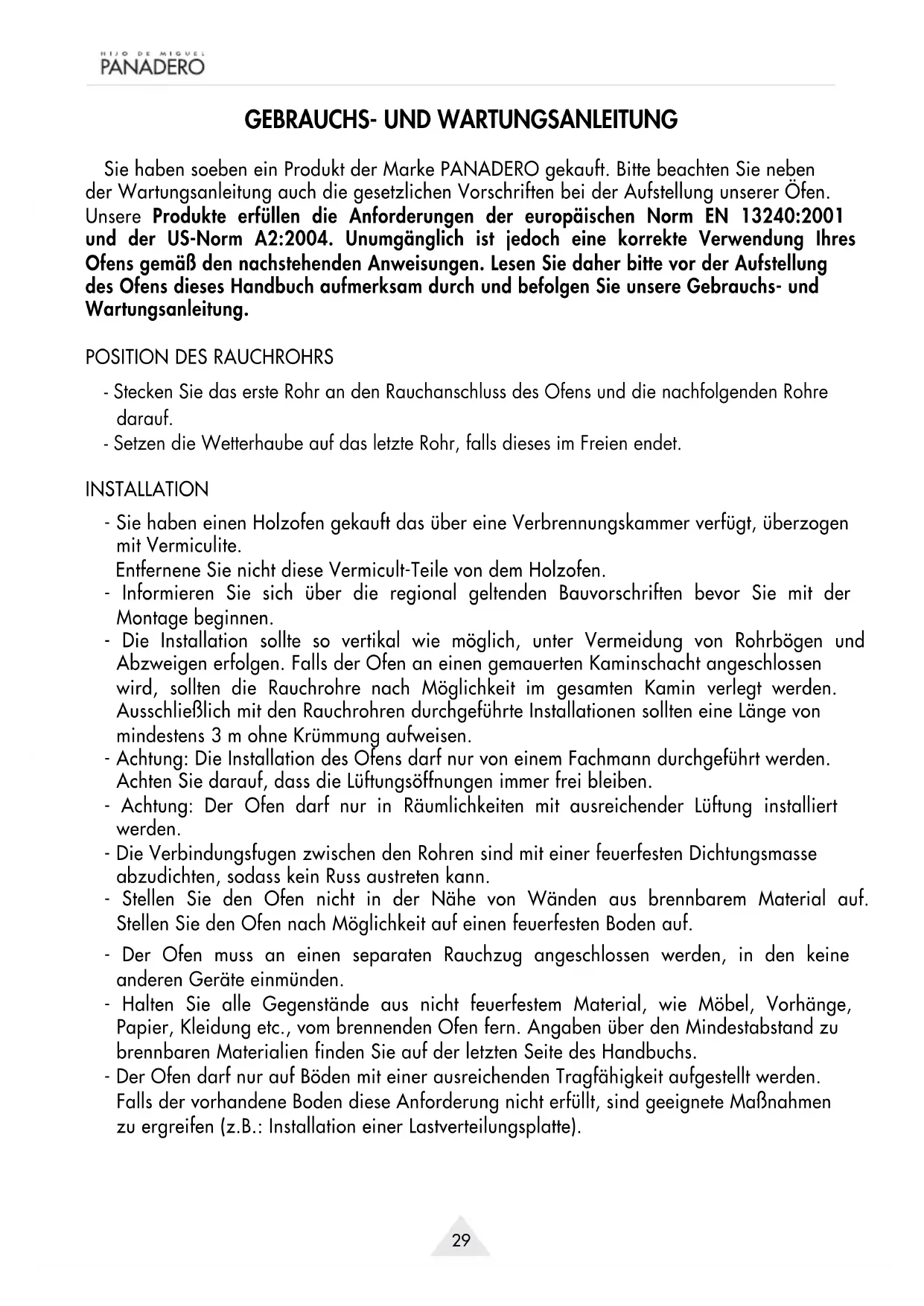

GEBRAUCHS- UND WARTUNGSANLEITUNG
