Typ produktu	Wolnostojący piec na drewno
Marka	Panadero
Model	Osaka
Wysokość	1205 mm
Szerokość	514 mm
Głębokość	460 mm
Waga	123 kg
Moc nominalna	8 kW
Wydajność	81%
Emisja CO	0,10%
Zalecane paliwo	Suche drewno (wilgotność ≤ 20%) i brykiety z prasowanego drewna
Maksymalna długość polan	50 cm
Przybliżona kubatura grzewcza	250 m³
Odległość bezpieczeństwa od materiałów palnych	80 cm
Średnica wylotu dymu	150-153 mm
Temperatura spalin	302 °C
Minimalny ciąg komina	11,8 Pa
Materiał obudowy	Stal 5 mm
Ruszt	Żeliwo
Szyba	Szkło ceramiczne odporne na 750 °C
Farba	Odporna na 800 °C
Norma	EN 13240:2001 & A2:2004
Gwarancja	5 lat (wadliwe części, bez transportu; wyłącza szybę, ruszt, wermikulit, uchwyty)
Bieżąca konserwacja	Codzienne czyszczenie szyby specjalnym środkiem; regularne opróżnianie szuflady na popiół
Konserwacja profesjonalna	Zalecane na początku każdego sezonu

Często zadawane pytania - Osaka PANADERO

Jaki rodzaj drewna stosować w piecu Osaka?

Używaj suchego drewna o wilgotności poniżej 20%. Odpowiednie są również brykiety z prasowanego drewna. Unikaj wilgotnego drewna, które wytwarza smołę i zanieczyszcza urządzenie.

Jak prawidłowo rozpalić piec?

Umieść papier, kostki rozpałkowe i drobne gałązki. Otwórz całkowicie dopływ powietrza. Gdy ogień dobrze się rozpali, dodaj dwa polana o wadze 1-1,3 kg. Nigdy nie używaj alkoholu do spalania ani łatwopalnych substancji.

Co robić w przypadku przegrzania?

Zamknij dopływ powietrza, aby zmniejszyć intensywność ognia. Jeśli problem nie ustąpi, wyłącz urządzenie i skontaktuj się z producentem.

Jak czyścić szybę pieca?

Codziennie czyść szybę specjalnym środkiem do szyb piecowych. Nigdy nie używaj wody. Nie czyść urządzenia podczas pracy.

Jaka jest odległość bezpieczeństwa od materiałów palnych?

Minimalna odległość wynosi 80 cm od wszelkich materiałów palnych (meble, zasłony itp.). Piec musi być zainstalowany na niepalnym podłożu.

Czy mogę spalać odpady domowe lub plastik?

Nie, nigdy nie spalaj odpadów domowych, plastików ani tłustych produktów. Zanieczyszczają środowisko i mogą spowodować pożar komina.

Jak konserwować przewód dymowy?

Regularnie czyść przewód dymowy i upewnij się, że nie jest zatkany. Wezwij profesjonalistę co najmniej raz w roku, na początku sezonu.

Co robić w przypadku pożaru komina?

Natychmiast zamknij dopływ powietrza, jeśli to możliwe, i skontaktuj się z odpowiednimi służbami (straż pożarna). Nie próbuj gasić ognia wodą.

Które części nie są objęte gwarancją?

Następujące części są wyłączone z gwarancji: szyba, ruszt żeliwny, wermikulit i uchwyty (drzwi i regulacja).

Czy mogę używać pieca przy otwartych drzwiach?

Nie, piec nie jest przeznaczony do pracy przy otwartych drzwiach. Może to spowodować niebezpieczne spalanie i uszkodzenie urządzenia.

INSTRUKCJA OBSŁUGI Osaka PANADERO

Drewno: paliwo ekologiczne

Drewno jest energią odnawialną, która odpowiada na wyzwania energetyczne i ekologiczne XXI wieku. Podczas całego swojego życia drzewo rośnie dzięki światłu słonecznemu, wodzie, solom mineralnym i dwutlenkowi węgla(CO2). W sposób naturalny akumuluje energię i daje nam tlen niezbędny do życia.

Ilość dwutlenku węgla wydzielanego podczas spalania drewna nie jest większa od tej, jaka byłaby wydzielana w trakcie jego rozkładu naturalnego. Dzięki temu mamy do czynienia z energią, która jest w zgodzie z cyklem natury trwającym miliony lat. Spalanie drewna nie zwiększa poziomu CO2 w środowisku, przez co drewno jest paliwem ekologicznym, nie przyczynia się do wzrostu efektu cieplarnianego.

W naszych piecykach drewno spala się całkowicie i nie pozostawia odpadów. Popiół, który pozostaje jest nawozem wysokiej jakości, bogatym w sole mineralne. Kupując piecyk kominkowy opalany drewnem pomagają Państwo dbać o środowisko, korzystają z ekonomicznego ogrzewania i mają możliwość podziwiania piękna płomieni, którego nie zapewni Państwu żaden inny rodzaj ogrzewania.

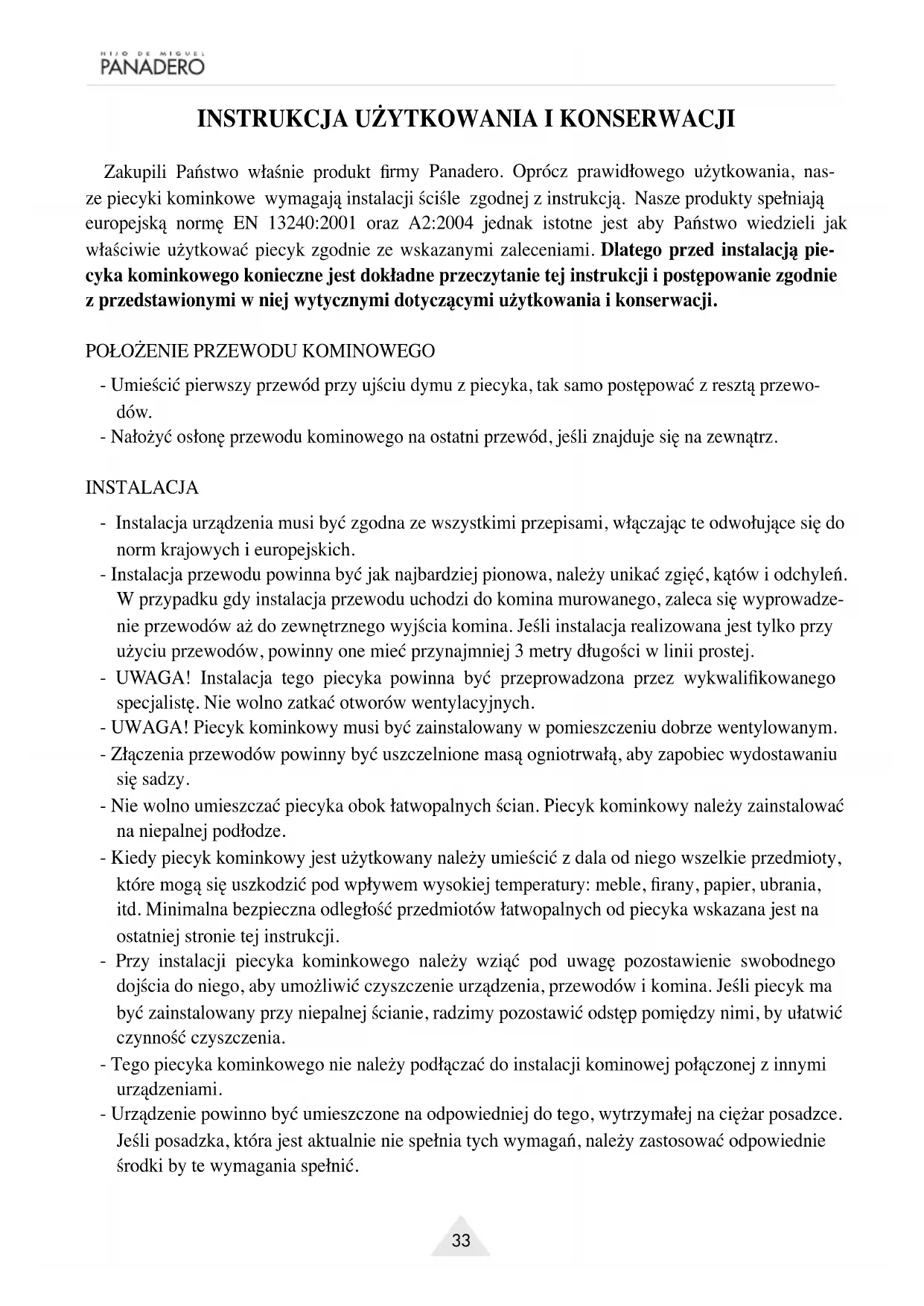

USAGE AND MAINTENANCE INSTRUCTIONS

Zakupili Państwo właśnie produkt firmy Panadero. Oprócz prawidłowego użytkowania, nasze piecyki kominkowe wymagają instalacji ściśle zgodnej z instrukcją. Nasze produkty spełniają europejską normę EN 13240:2001 oraz A2:2004 jednak istotne jest aby Państwo wiedzieli jak właściwie użytkować piecyk zgodnie ze wskazanymi zaleceniami. Dlatego przed instalacją piecyka kominkowego konieczne jest dokładne przeczytanie tej instrukcji i postępowanie zgodnie z przedstawionymi w niej wytycznymi dotyczącymi użytkowania i konserwacji.

POŁOŻENIE PRZEWODU KOMINOWEGO

• Umieścić pierwszy przewód przy ujściu dymu z piecyka, tak samo postępować z resztą przewodów.
• Nałożyć osłonę przewodu kominowego na ostatni przewód, jeśli znajduje się na zewnątrz.

INSTALACJA

- Instalacja urządzenia musi być zgodna ze wszystkimi przepisami, włączając te odwołujące się do norm krajowych i europejskich.

- Instalacja przewodu powinna być jak najbardziej pionowa, należy unikać zgięć, kątów i odchyleń W przypadku gdy instalacja przewodu uchodzi do komina murowanego, zaleca się wyprowadzenie przewodów aż do zewnętrznego wyjścia komina. Jeśli instalacja realizowana jest tylko przy użyciu przewodów, powinny one mieć przynajmniej 3 metry długości w linii prostej.

- UWAGA! Instalacja tego piecyka powinna być przeprowadzona przez wykwalifikowanego specjalistę. Nie wolno zatkać otworów wentylacyjnych.

- UWAGA! Piecyk kominkowy musi być zainstalowany w pomieszczeniu dobrze wentylowanym.

- Złączenia przewodów powinny być uszczelnione masą ogniotrwałą, aby zapobiec wydostawaniu się sadzy.

- Nie wolno umieszczać piecyka obok łatwopalnych ścian. Piecyk kominkowy należy zainstalować na niepalnej podłodze.

- Kiedy piecyk kominkowy jest użytkowany należy umieścić z dala od niego wszelkie przedmioty, które mogą się uszkodzić pod wpływem wysokiej temperatury: meble, firany, papier, ubrania, itd. Minimalna bezpieczna odległość przedmiotów łatwopalnych od piecyka wskazana jest na ostatniej stronie tej instrukcji.

- Przy instalacji piecyka kominkowego należy wziąć pod uwagę pozostawienie swobodnego dojścia do niego, aby umożliwiać czyszczenie urządzenia, przewodów i komina. Jeśli piecyk ma być zainstalowany przy niepalnej ścianie, radzimy pozostawić odstęp pomiędzy nimi, by ułatwić czynność czyszczenia.

- Tego piecyka kominkowego nie należy podłącać do instalacji kominowej połączonej z innymi urządzeniami.

- Urządzenie powinno być umieszczone na odpowiedniej do tego, wytrzymałej na ciężar posadzce. Jeśli posadzka, która jest aktualnie nie spełnia tych wymagań, należy zastosować odpowiednie środki by te wymagania spełnić.

PALIWO

• Należy używać tylko suchego drewna o stopniu wilgotności nie większym niż 20%. Drewno o większej wilgotności niż 50% czy 60% nie ogrzewa i słabo się pali, wytwarza dużo smoły, wydziela dużo pary wodnej i powoduje nawarstwianie się osadu na piecyku, szybce i przewodzie kominowym. Jako opału można także używać brykietu ze sprasowanego drewna.
• Należy rozpalać ogień używając specjalnych podpałek, papieru lub małych kawałków drewna. Nie wolno używać w tym celu alkoholu, ani podobnych produktów.
• W piecyku kominkowym nie wolno spalać śmieci domowych, materiałów z plastiku czy produktów zawierających tłuszcze, takich które mogłyby zanieczyścić środowisko i spowodować zagrożenie pożarowe poprzez zatkanie przewodów.

UŻYTKOWANIE

- Podczas kilku pierwszych użyć piecyka pojawia się dym, co jest normalnym zjawiskiem jakie towarzyszy wypalaniu się niektórych elementów farby żaroodpornej podczas gdy utrwala się pigment farby piecyka. Ze względu na to, należy dobrze wietrzyć pomieszczenie, w którym znajduje się piecyk, aż do momentu zaprzestania pojawiania się dymu.

- Piecyk kominkowy nie jest przeznaczony do działania przy otwartych drzwiczkach.

- Urządzenie jest skonstruowane by działać w sposób nieciągły z przerwą na doładowanie opału.

- Aby rozpalić ogień zaleca się stosowanie papieru, specjalnych podpałek czy małych kawałków drewna. Gdy ogień zaczyna się palić, jako pierwsze należy dodać dwa polana drewna, z których każdy powinien ważyć około 1,5kg – 2kg. Podczas rozpalania ognia, wywietrzniki powietrza powinny być całkowicie otwarte. Można też otworzyć popielnik, jeśli jest taka potrzeba. Gdy ogień już się rozpali, należy zamknąć popielnik (jeśli był otwarty), siłę ognia reguluje się poprzez zamykanie i otwieranie wywietrzników powietrza.

- Aby otrzymać nominalną moc ciepła, należy umieścić w piecyku 2 kg drewna (około dwa polana kilogramowe) w odstępach 45 mn. Polana powinny być umieszczone poziomo i oddzielone od siebie, aby umożliwiać właściwe palenie się. Nie należy uzupełniać opału piecyka dopóki uprzednio załadowane polana się nie spalą pozostawiając tylko żar, co jest wystarczające do rozpalenia dokładanych polan.

- Aby uzyskać powolne spalanie się drewna, należy regulować ogień poprzez wywietrzniki powietrza, które nigdy nie mogą być zapchane, aby umożliwiać dopływ powietrza niezbędny do procesu spalania.

- Po pierwszym rozpaleniu ognia, elementy z mosiądzu mogą przybrać miedziany kolor.

- Z czasem uszczelka przy szybce od drzwiczek stopi się. Pomimo tego, że piecyk może funkcjonować bez niej, zaleca się jej sezonową wymianę.

- Popielnik można wyciągać z piecyka kominkowego aby usunąć popiół. Należy regularnie opróżniać popielnik z popiołu, aby uniknąć uszkodzeń rusztu żeliwnego. Zaleca się ostrożność w opróżnianiu popielnika, jako że może być on gorący aż do 24 godzin po tym jak piecyk był używany.

- Nie wolno gwałtownie otwierać drzwiczek piecyka aby uniknąć nagłego wydostania się dymu. Nigdy nie można otwierać drzwiczek przy zamkniętych wywietrznikach powietrza. Należy otwierać drzwiczki tylko w celu dołożenia brakującego opału.

- Szybka, elementy z mosiądzu i cały piecyk mogą osiągnąć bardzo wysoką temperaturę, należy

uważać na ryzyko oparzenia i nie dotykać tych elementów bez dołączonych do piecyka rękawic.

- Należy trzymać dzieci z dala od piecyka, kiedy jest użytkowany, aby uniknąć poparzeń.

- Jeśli występują problemy z rozpaleniem drewna w piecyku (np. z powodu bardzo niskich temperatur powietrza), można użyć jako rozpałki złożonego lub zmiętego papieru, co znacznie ułatwia rozniecenie ognia.

- W przypadku zbytniego rozgrzania się piecyka kominkowego, należy zamknąć wywietrzniki powietrza.

- W przypadku złego funkcjonowania piecyka kominkowego, należy zamknąć wywietrzniki powietrza i skonsultować się z producentem.

- Aby zapewnić jak najlepsze działanie urządzenia, podczas jego zapalania należy otworzyć wyłącznie dopływ powietrza pierwotnego, zaś kiedy ogień będzie się palić silnym płomieniem (1 do 2 minut), zamknąć większość dopływu powietrza pierwotnego, pozostawiając tylko niewielki otwór w celu uzyskania bardzo wolnego procesu spalania.

- Umieszczając kawałki drewna w komorze pod kominkiem pamiętaj, aby drewno nie dotykało górnej części komory.

KONSERWACJA URZĄDZENIA

- Zaleca się okresowe czyszczenie szybki od drzwiczek, aby uniknąć ich zabrudzenia przez sadzę. W sprzedaży dostępne są specjalne środki czyszczące. Nie należy w tym celu używać wody, anche też czyścić szybki w trakcie użytkowania piecyka.

- Waźne jest także by okresowo czyścić otwór wylotowy przewodu piecyka i sprawdzać przed użyciem czy nie jest zablokowany, po dłuższym okresie nie użytkowania urządzenia. Wraz z rozpoczęciem każdego sezonu grzewczego, specjalista powinien przeprowadzić przegląd piecyka.

- W przypadku pożaru komina, jeśli jest to możliwe, należy zamknąć wywietrzniki powietrza i skontaktować się ze straża pożarna.

- Wszelkie części zamienne muszą być rekomendowane przez naszą firme.

- Włókno szklane wykorzystywane w sznurach ognioodpornych z czasem może ulec zniszczeniu. Jeżeli tak jest w Państwa przypadku, w momencie gdy bedzie miało to miejsce, należy zastąpić je nowym sznurem ognioodpornym z włókna szklanego.

GWARANCJA

Zakupili Państwo wysokiej jakości piecyk kominkowy, produkowany z wielką starannością. Jeśli, mimo tego, produkt posiadałby wadę, należy skontaktować się z dystrybutorem. W przypadku, gdy nie jest możliwe rozwiązanie problemu przez niego, dystrybutor skontaktuje się z nami i, jeśli jest to koniecznie, prześle nam piecyk. Nasza firma darmowo wymieni każdą wadliwą część piecyka przez dwałą lata od daty zakupu. Koszty transportu jednakże pokryta klient.

Ten model byl testowany przez laboratorium upowaznione do przeprowadzania badan na homologacje i dlatego gwarancja nie obejmuje następujących czesci:

• szyby
• rusztu zeliwnego
• wermikulitu
• okuc

W środku kartonu znajdą Państwo kartę kontroli jakości. Prosimy o przesłanie jej do dystrybutora w przypadku składania reklamacji.

• Wysokość 1.205 mm
• Szerokość 514 mm
• Głębokość 460 mm
• Masa....123 Kg
• Drzwiczki 310x565 mm
• Wylot spalin tyłem, średnica... 150-153 mm
• Grubość obudow 5 mm
• Ruszt żeliwny
• Farba żaroodporna do 800 °C
• Szyba szklanoceramiczna 750 °C

• Długość polan do 50 cm

• Nominalna moc ciepła....8 kW

• Efektywność energetyczna.... 81 %
• Emisja tlenku węgla 0.10 %
• Ciąg kominowy ....11,8 Pa
• Strumień masy spalin 7,6 g/s
• Temperatura spalin....302°C
• Odstęp od części palnych 80 cm
• Średnia ogrzewana powierzchnia .....250 m³

C€

EN 13240: 2001 & A2: 2004

Efektywność energetyczna 81%

Emisja CO w produktach spalania.... 0.10%

Temperatura dymu w przewodzie .....302 °C

Odstęp od części palnych 80 cm

Paliwo ....Drewno oraz brykiet drzewny
