Rodzaj produktu	Piec na drewno
Marka	Panadero
Model	Onix 3V
Wymiary (W x S x G)	810 x 563 x 396 mm
Waga	95 kg
Moc nominalna	7,1 kW
Sprawność	77 %
Emisja CO	0,10 %
Temperatura spalin	271 °C
Średnica wylotu spalin	150-153 mm
Minimalny ciąg kominowy	11,8 Pa
Masowy przepływ spalin	6,2 g/s
Maksymalna długość polan	55 cm
Przybliżona objętość grzania	220 m³
Odległość bezpieczeństwa od materiałów palnych	60 cm
Zalecane paliwo	Suche drewno (wilgotność < 20%) i brykiety
Materiał obudowy	Stal 4 + 3 mm
Ruszt	Żeliwo
Szyba	Ceramika szklana odporna na 750 °C
Farba	Odporna na 800 °C
Konserwacja szyby	Specjalny środek czyszczący, nie używać wody
Konserwacja przewodów	Regularne czyszczenie przez profesjonalistę
Gwarancja	5 lat (z wyłączeniem części zużywalnych i transportu)
Norma	EN 13240:2001 & A2:2004
Instalacja	Przez wykwalifikowanego specjalistę, w wentylowanym pomieszczeniu

Często zadawane pytania - Onix 3V PANADERO

Jak zainstalować piec Onix 3V?

Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Zachowaj odległości bezpieczeństwa (60 cm od materiałów palnych), podłącz przewód dymowy pionowo za pomocą masy żaroodpornej i upewnij się, że pomieszczenie jest dobrze wentylowane (otwierane okno).

Jakiego rodzaju drewna używać?

Używaj suchego drewna o wilgotności poniżej 20% (najlepiej 15-20%). Unikaj wilgotnego drewna, które wytwarza smołę i zanieczyszcza piec. Brykiety z prasowanego drewna również są odpowiednie.

Jak prawidłowo rozpalić w piecu?

Umieść podpałkę i suche drobne drewno, tworząc kopczyk, a następnie dodaj rozłupane polana. Otwórz całkowicie ciąg, zamknij drzwi, a gdy ogień się dobrze rozwinie, reguluj intensywność za pomocą dolnego ciągu powietrza.

Dlaczego podczas pierwszych rozpaleń pojawia się dym?

To normalne: farba żaroodporna nagrzewa się po raz pierwszy. Dokładnie przewietrz pomieszczenie, aż dym zniknie.

Jak czyścić szybę pieca?

Użyj specjalnego środka do czyszczenia szyb piecowych i miękkiej szmatki. Nigdy nie używaj wody i nie czyść szyby, gdy piec jest włączony.

Jaka jest częstotliwość konserwacji przewodów?

Zaleca się czyszczenie przewodów dymowych przez profesjonalistę co najmniej raz w roku. Przed każdym sezonem sprawdź, czy nie ma zatorów.

Co robić w przypadku przegrzania?

Natychmiast zamknij ciąg powietrza, aby zmniejszyć intensywność ognia. Jeśli problem się utrzymuje, skontaktuj się z producentem.

Czy mogę spalać odpady w piecu?

Nie, nigdy nie spalaj odpadów domowych, plastików ani tłustych produktów. Zanieczyszcza to środowisko i może spowodować pożar komina.

Które części nie są objęte gwarancją?

Następujące części nie są objęte gwarancją: szyba, żeliwny ruszt, uchwyty drzwi i ciągu. 5-letnia gwarancja dotyczy wadliwych części, z wyłączeniem kosztów transportu.

Jak wyregulować ciąg dla optymalnego spalania?

Podczas rozpalania otwórz całkowicie ciąg. Gdy ogień się dobrze rozwinie, stopniowo zamykaj dolny ciąg, aż do uzyskania stabilnego i czystego płomienia. Zbyt słaby ciąg brudzi szybę.

INSTRUKCJA OBSŁUGI Onix 3V PANADERO

Drewno: paliwo ekologiczne

Drewno jest energią odnawialną, która odpowiada na wyzwania energetyczne i ekologiczne XXI wieku. Podczas całego swojego życia drzewo rośnie dzięki światłu słonecznemu, wodzie, solom mineralnym i dwutlenkowi węgla(CO2). W sposób naturalny akumuluje energię i daje nam tlen niezbędny do życia.

Ilość dwutlenku węgla wydzielanego podczas spalania drewna nie jest większa od tej, jaka byłaby wydzielana w trakcie jego rozkładu naturalnego. Dzięki temu mamy do czynienia z energią, która jest w zgodzie z cyklem natury trwającym miliony lat. Spalanie drewna nie zwiększa poziomu CO2 w środowisku, przez co drewno jest paliwem ekologicznym, nie przyczynia się do wzrostu efektu cieplarnianego.

W naszych piecykach drewno spala się całkowicie i nie pozostawia odpadów. Popiół, który pozostaje jest nawozem wysokiej jakości, bogatym w sole mineralne. Kupując piecyk kominkowy opalany drewnem pomagają Państwo dbać o środowisko, korzystają z ekonomicznego ogrzewania i mają możliwość podziwiania piękna płomieni, którego nie zapewni Państwu żaden inny rodzaj ogrzewania.

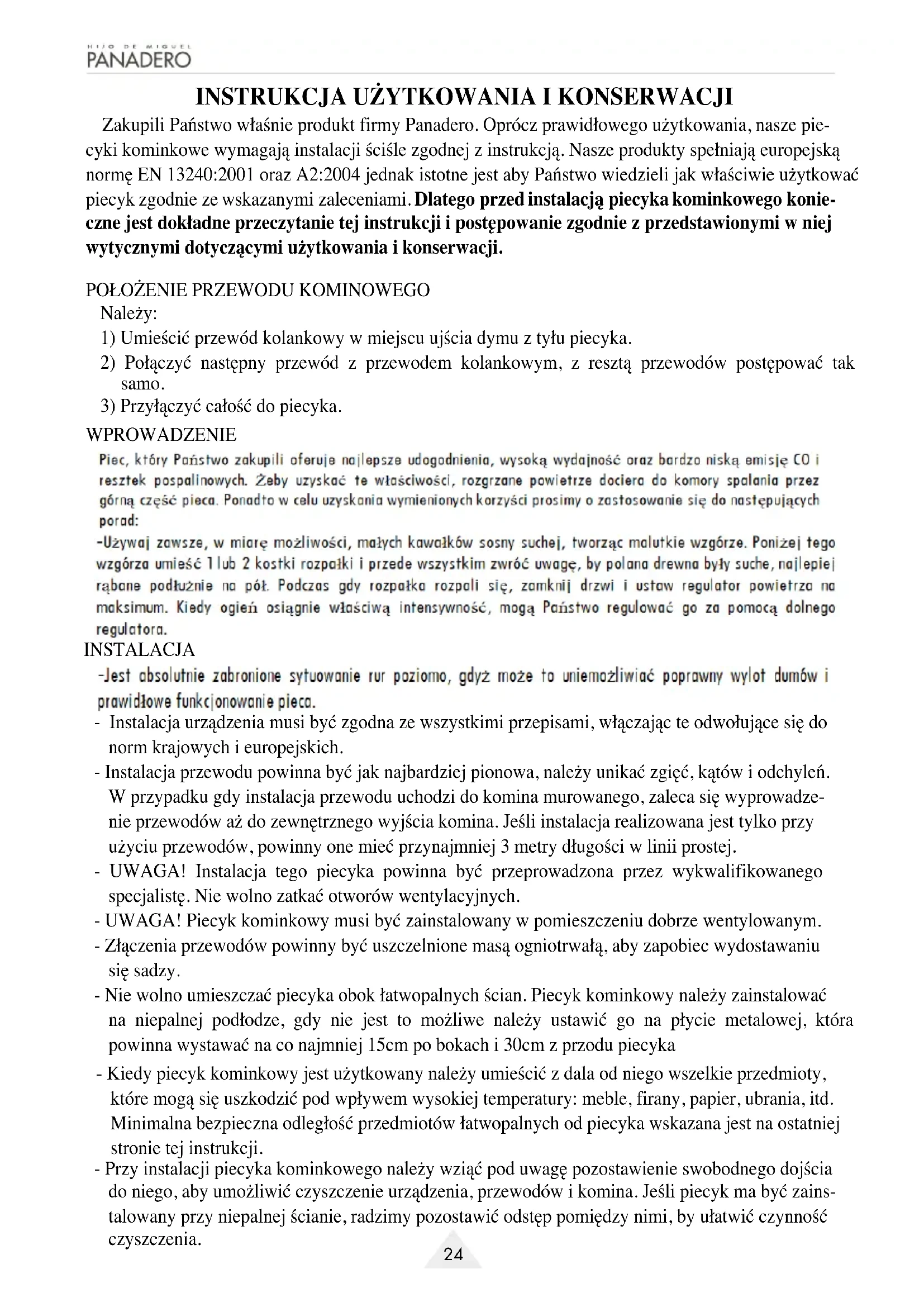

USAGE AND MAINTENANCE INSTRUCTIONS

Zakupili Państwo właśnie produkt firmy Panadero. Oprócz prawidłowego użytkowania, nasze pie-cyki kominkowe wymagają instalacji ściśle zgodnej z instrukcją. Nasze produkty spełniają europejską normę EN 13240:2001 oraz A2:2004 jednak istotne jest aby Państwo wiedzieli jak właściwie użytkować piecyk zgodnie ze wskazanymi zaleceniami. Dlatego przed instalacją piecyka kominkowego konie-czne jest dokładne przeczytanie tej instrukcji i postępowanie zgodnie z przedstawionymi w niej wytycznymi dotyczącymi użytkowania i konserwacji.

POŁOŻENIE PRZEWODU KOMINOWEGO

Należy:

1) Umieścić przewód kolankowy w miejscu ujścia dymu z tyłu piecyka.
2) Połączyć następny przewód z przewodem kolankowym, z resztą przewodów postępować tak samo.
3) Przyłączyć całość do piecyka.

WPROWADZENIE

Piec, który Państwo zakupili oferuje najlepsze udogodnienia, wysoką wydajność oraz bardzo niską emisję CO i resztek pospalinowych. Żeby uzyskać te właściwości, rozgrzane powietrze dociera do komory spalania przez górną część pieca. Ponadto w celu uzyskania wymienionych korzyści prosimy o zastosowanie się do następujących porad:

-Używaj zawsze, w miarę możliwości, małych kawałków sosny suchej, tworząc malutkie wzgórze. Poniżej tego wzgórze umieść 1 lub 2 kostki rozpałki i przede wszystkim zwrócić uwagę, by polana drewna były suche, najlepiej rąbane podłużnie na pół. Podczas gdy rozpałka rozpali się, zamknij drzwi i ustaw regulator powietrza na maksimum. Kiedy ogień osiągnie właściwą intensywność, mogą Państwo regulować go za pomocą dolnego regulatora.

INSTALACJA

-Jest absolutnie zabronione sytuowanie rur poziomo, gdyż może to uniemożliwiać poprawny wylot dumów i prawidłowe funkcionowanie pieca.
- Instalacja urządzenia musi być zgodna ze wszystkimi przepisami, włączając te odwołujące się do norm krajowych i europejskich.

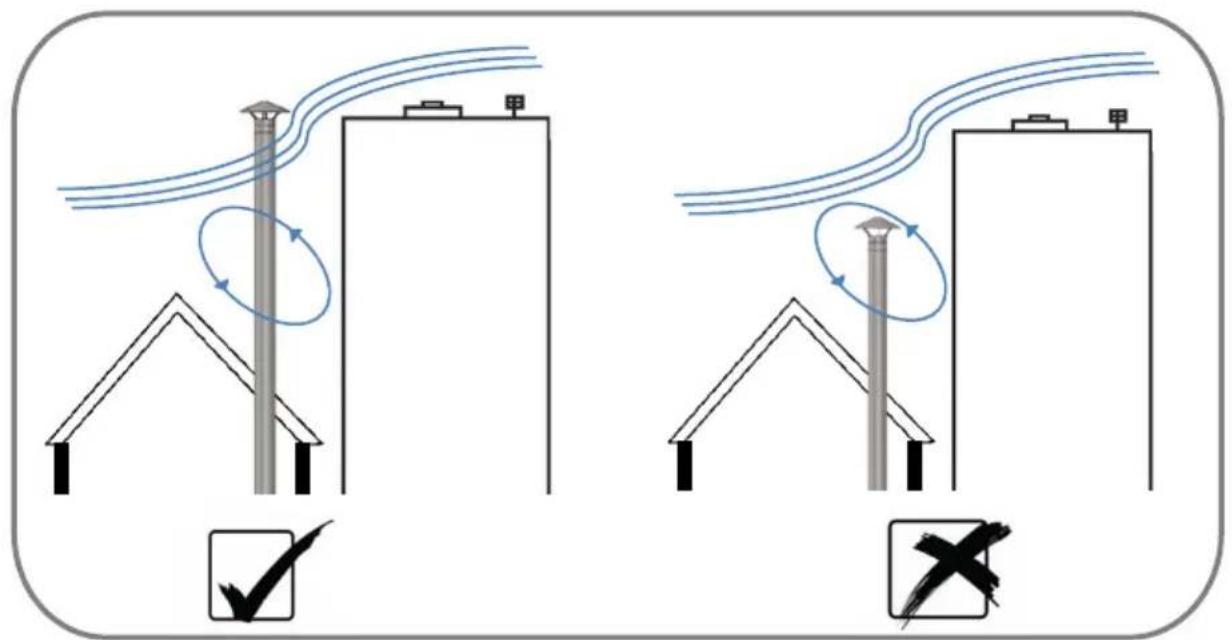

- Instalacja przewodu powinna być jak najbardziej pionowa, należy unikać zgięć, kątów i odchyleń. W przypadku gdy instalacja przewodu uchodzi do komina murowanego, zaleca się wyprowadzenie przewodów aż do zewnętrznego wyjścia komina. Jeśli instalacja realizowana jest tylko przy użyciu przewodów, powinny one mieć przynajmniej 3 metry długości w linii prostej.
- UWAGA! Instalacja tego piecyka powinna być przeprowadzona przez wykwalifikowanego specjalistę. Nie wolno zatkać otworów wentylacyjnych.
- UWAGA! Piecyk kominkowy musi być zainstalowany w pomieszczeniu dobrze wentylowanym.
- Złączenia przewodów powinny być uszczelnione masą ogniotrwałą, aby zapobiec wydostawaniu się sadzy.
- Nie wolno umieszczać piecyka obok łatwopalnych ścian. Piecyk kominkowy należy zainstalować na niepalnej podłodze, gdy nie jest to możliwe należy ustawić go na płycie metalowej, która powinna wystawać na co najmniej 15cm po bokach i 30cm z przodu piecyka
- Kiedy piecyk kominkowy jest użytkowany należy umieścić z dala od niego wszelkie przedmioty, które mogą się uszkodzić pod wpływem wysokiej temperatury: meble, firany, papier, ubrania, itd. Minimalna bezpieczna odległość przedmiotów łatwopalnych od piecyka wskazana jest na ostatniej stronie tej instrukcji.
- Przy instalacji piecyka kominkowego należy wziąć pod uwagę pozostawienie swobodnego dojścia do niego, aby umożliwiać czyszczenie urządzenia, przewodów i komina. Jeśli piecyk ma być zains-talowany przy niepalnej ścianie, radzimy pozostawić odstęp pomiędzy nimi, by ułatwić czynność czyszczenia.

• Tego piecyka kominkowego nie należy podłącać do instalacji kominowej połączonej z innymi urządzeniami.
• Urządzenie powinno być umieszczone na odpowiedniej do tego, wytrzymałej na ciężar posadzce. Jeśli posadzka, która jest aktualnie nie spełnia tych wymagań, należy zastosować odpowiednie środki by te wymagania spełnić.

PALIWO

• Należy używać tylko suchego drewna o stopniu wilgotności nie większym niż 20%. Drewno o większej wilgotności niż 50% czy 60% nie ogrzewa i słabo się pali, wytwarza dużo smoły, wydzieła dużo pary wodnej i powoduje nawarstwianie się osadu na piecyku, szybce i przewodzie komi nowym. Jako opału można także używać brykietu ze sprasowanego drewna.
• Należy rozpalać ogień używając specjalnych podpałek, papieru lub małych kawałków drewna. Nie wolno używać w tym celu alkoholu, ani podobnych produktów.
• W piecyku kominkowym nie wolno spalać śmieci domowych, materiałów z plastiku czy produktów zawierających tłuszcze, takich które mogłyby zanieczyścić środowisko i spowodować zagrożenie pożarowe poprzez zatkanie przewodów.

UŻYTKOWANIE

• Podczas kilku pierwszych użyć piecyka pojawia się dym, co jest normalnym zjawiskiem jakie towarzyszy wypalaniu się niektórych elementów farby żaroodpornej podczas gdy utrwala się pigment farby piecyka. Ze względu na to, należy dobrze wietrzyć pomieszczenie, w którym znajduje się piecyk, aż do momentu zaprzestania pojawiania się dymu.
• Piecyk kominkowy nie jest przeznaczony do działania przy otwartych drzwiczkach.
• Urządzenie jest skonstruowane by działać w sposób nieciągły z przerwą na doładowanie opału.
• Aby rozpalić ogień zaleca się stosowanie papieru, specjalnych podpałek czy małych kawałków drewna. Gdy ogień zaczyna się palić, jako pierwsze należy dodać dwa polana drewna, z których każdy powinien waż Kyć około 1kg – 1,3kg. Podczas rozpalania ognia, wywietrzniki powietrza powinny być całkowicie otwarte. Można też otworzyć popielnik, jeśli jest taka potrzeba. Gdy ogień już się rozpali, należy zamknąć popielnik (jeśli był otwarty), siłę ognia reguluje się poprzez zamykanie i otwieranie wywietrzników powietrza.
• Aby uzyskać powolne spalanie się drewna, należy regulować ogień poprzez wywietrzniki powietrza, które nigdy nie mogą być zapchane, aby umożliwiać dopływ powietrza niezbędny do procesu spalania.
• Po pierwszym rozpaleniu ognia, elementy z mosiądzu mogą przybrać miedziany kolor.
• Z czasem uszczelka przy szybce od drzwiczek stopi się. Pomimo tego, że piecyk może funkcjonować bez niej, zaleca się jej sezonową wymianę.
• Żeby osiągnąć moc nominalną tego pieca należy umieścić około 1,58 kg drewna (2 polana o wadze 800 g) w odstępach 45 minut.
• Popielnik można wyciągać z piecyka kominkowego aby usunąć popiół. Należy regularnie opróżniać popielnik z popiołu, aby uniknąć uszkodzeń rusztu żeliwnego. Zaleca się ostrożność w opróżnianiu popielnika, jako że może być on gorący aż do 24 godzin po tym jak piecyk był używany.

- Nie wolno gwałtownie otwierać drzwiczek piecyka aby uniknąć nagłego wydostania się dymu. Nigdy nie można otwierać drzwiczek przy zamkniętych wywietrznikach powietrza. Należy otwierać drzwiczki tylko w celu dołożenia brakującego opatu.

- Szybka, elementy z mosiądzu i cały piecyk mogą osiągnąć bardzo wysoką temperaturę, należy uważać na ryzyko oparzenia i nie dotykać tych elementów bez dołączonych do piecyka rękawic.

- Należy trzymać dzieci z dala od piecyka, kiedy jest użytkowany, aby uniknąć poparzeń.

- Jeśli występują problemy z rozpaleniem drewna w piecyku (np. z powodu bardzo niskich temperatur powietrza), można użyć jako rozpałki złożonego lub zmiętego papieru, co znacznie ułatwia rozniecenie ognia.

- W przypadku zbytniego rozgrzania się piecyka kominkowego, należy zamknąć wywietrzniki powietrza.

- W przypadku złego funkcjonowania piecyka kominkowego, należy zamknąć wywietrzniki powietrza i skonsultować się z producentem.

KONSERWACJA URZĄDZENIA

- Zaleca się okresowe czyszczenie szybki od drzwiczek, aby uniknąć ich zabrudzenia przez sadzę. W sprzedaży dostępne są specjalne środki czyszczące. Nie należy w tym celu używać wody, ani też czyścić szybki w trakcie użytkowania piecyka.

- Waźne jest także by okresowo czyścić otwór wylotowy przewodu piecyka i sprawdzać przed użyciem czy nie jest zablokowany, po dłuższym okresie nie użytkowania urządzenia. Wraz z rozpoczęciem każdego sezonu grzewczego, specjalista powinien przeprowadzić przegląd piecyka.

- W przypadku pożaru komina, jeśli jest to możliwe, należy zamknąć wywietrzniki powietrza i skontaktować się ze strażą pożarną.

- Wszelkie części zamienne muszą być rekomendowane przez naszą firmę.

GWARANCJA

Zakupili Państwo wysokiej jakości piecyk kominkowy, produkowany z wielką starannością. Jeśli, mimo tego, produkt posiadałby wadę, należy skontaktować się z dystrybutorem. W przypadku, gdy nie jest możliwe rozwiązanie problemu przez niego, dystrybutor skontaktuje się z nami i, jeśli jest to koniecznie, prześle nam piecyk. Nasza firma darmowo wymieni każdą wadliwą część piecyka przez dwa lata od daty zakupu. Koszty transportu jednakże pokryta klient.

Okres trwania gwarancji to 5 lat poza następującymi przypadkami, które nie są nią objęte:

- Koszt naprawy spowodowany nieodpowiednią mocą (wyższa niż w instrukcji użytkowania produktu, przegrzanie), niepoprawna instalacja, niewłaściwy ciąg lub wadliwa konserwacja rur)

– Szkody spowodowane użytkowaniem jakiegokolwiek paliwa różnego od drewna

– Naprawa urządzenia lub jego modyfikacja na własną rękę

- Wymiana części, które się zużyły z upływem czasu (uszczelka do szyby, uszczelka do drzwi...)

- Uszkodzenie wynikające z niedbałej obsługi lub z niewłaściwej instalacji, czy ograniczonej konserwacji podczas użytkowania

– Szkody spowodowane jakimkolwiek uderzeniem

- Szyba urządzenia. Szyba wytrzymuje temperaturę do 750°C. Temperatury tej nie osiąga się nigdy w przypadku właściwej instalacji i prawidłowego korzystania z produktu. W rezultacie, stłuczenie szyby z powodu niewłaściwej obsługi przy korzystaniu, czy operowanie aparatem nie wchodzi w ramę gwarancji

- Ruszt żeliwny

- Drzwi żeliwne

- Okucia (te mogą zmienić kolor z powodu zastosowania lakieru ochronnego i nie jest to uznawane za defekt produkcyjny)

W środku kartonu znajdą Państwo kartę kontroli jakości. Prosimy o przesłanie jej do dystrybutora w przypadku składania reklamacji.

• Wysokość 810 mm
• Szerokość 563 mm
• Głębokość 396 mm
• Masa 95 Kg
• Drzwiczki 485 x 361 mm
• Wylot spalin tylem, srednica 150-153 mm
• Grubosc obudow 4+3mm
• Ruszt żeliwny
• Farba żaroodporna do 800 °C
• Szyba szklanoceramiczna 750 °C

• Dlugosc polan do 55 cm

• Nominalna moc ciepła....7.1kW

• Efektywność energetyczna....77.0%
• Emisja tlenku węgla....0.10 %
• Ciąg kominowy....11.8 Pa
• Strumień masy spalin....6.2 g/s
• Temperatura spalin.... 271 °C
• Odstęp od części palnych....60 cm
• Średnia ogrzewana powierzchnia 220 m ^3

DIN EN 13240: 2001 & A2: 2004& AC: 2007	HIJO DE MIGUEL PANADERO P.I. CAMPOLLANO AVENIDA 5°, 13-15 02007 ALBACETE -SPAIN
"ONIX/AMBAR/DIAMANT" PIECYK KOMINKOWY .....19 WOLNOSTOJĄCY OGRZEWACZ POMIESZCZEŃ NA PALIWO STAŁE CERTIFICATE N° .....TD4781; TD 4781P LEISTUNGSERKLARUNG.....18695/18696/18697 NOTIFIZIERTEN STELLE.....1677
Nominalna moc cieplna.....7.1 kWEfektywność energetyczna.....77.0%Emisja CO w produktach spalania.....0.10%Temperatura dymu w przewodzie.....241 °COdstęp od części palnych.....60 cmPaliwo.....Drewno oraz brykiet drzewny

>1m

Piec wolnostojący opalany drewnem

(UNE-EN-13240)

Przeznaczenie wyrobu:

Ogrzewacz pomieszczeń mieszkalnych na paliwo stałe

z zamkniętą komorą spalania

Producent:

PANADERO DENIA S.L.

Avenida 5a, 13-15

02007 Albacete (Hiszpania)

Tel. [phone], Fax. [phone]

Piec wolnostojący ONIX spełnia wymogi dotyczące ekoprojektu (ecodesign) określone Rozporządzeniem Komisji (UE) 2015/1185 z dnia 24 kwietnia 2015 r. w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady 2009/125/CE w odniesieniu do wymogów dotyczących ekoprojektu dla miejscowych ogrzewaczy pomieszczeń na paliwo stałe.*

Wyniki badań:

	Parametr
	Sezonowa efektywność energetyczna ogrzewania pomieszczeń	Emisje z miejscowych ogrzewaczy pomieszczeń przy nominalnej mocy cieplnej
		cząstki stałe	organiczne związki gazowe	tlenek węgla	tlenki azotu
Oznaczenie	_s	PM	OGC	CO	NOX
Wartość	67 29.8		64.8 1062	110.6
Jednostka	%	mg/Nm3	mg/Nm3	mg/Nm3	mg/Nm3
		przy 13% O_2
WYMOGI EKOPROJEKTU	≥ 65	≤ 40	≤ 120	≤ 1500	≤ 200

*Oświadczenie sporządzono na podstawie wyników badań laboratoryjnych podanych w sprawozdaniach nr 39-11540-4.

ALBACETE; 12/03/2018
