Onix 3V - Poêle PANADERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	Panadero
Modèle	Onix 3V
Dimensions (H x L x P)	810 x 563 x 396 mm
Poids	95 kg
Puissance nominale	7,1 kW
Rendement	77 %
Émission de CO	0,10 %
Température des fumées	271 °C
Diamètre de sortie fumée	150-153 mm
Tirage minimum requis	11,8 Pa
Débit massique des fumées	6,2 g/s
Longueur maximale des bûches	55 cm
Volume de chauffe approximatif	220 m³
Distance de sécurité aux matériaux combustibles	60 cm
Combustible recommandé	Bois sec (humidité < 20 %) et briquettes
Matériaux du corps	Acier 4 + 3 mm
Grille	Fonte
Vitre	Vitrocéramique résistante à 750 °C
Peinture	Résistante à 800 °C
Entretien de la vitre	Nettoyant spécial, ne pas utiliser d'eau
Entretien des conduits	Nettoyage régulier par un professionnel
Garantie	5 ans (hors pièces d'usure et transport)
Norme	EN 13240:2001 & A2:2004
Installation	Par un professionnel qualifié, dans une pièce ventilée

FOIRE AUX QUESTIONS - Onix 3V PANADERO

Comment installer le poêle Onix 3V ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les distances de sécurité (60 cm des matériaux combustibles), raccordez le conduit de fumée verticalement avec un mastic réfractaire, et assurez-vous que la pièce est bien ventilée (fenêtre ouvrable).

Quel type de bois utiliser ?

Utilisez du bois sec avec un taux d'humidité inférieur à 20 % (idéalement 15-20 %). Évitez le bois humide qui produit du goudron et encrasse le poêle. Les briquettes de bois pressé conviennent également.

Comment allumer le poêle correctement ?

Placez des allume-feu et du petit bois sec en formant un monticule, puis ajoutez des bûches fendues. Ouvrez le tirage au maximum, fermez la porte, et une fois le feu bien pris, régalez l'intensité avec le tirage d'air inférieur.

Pourquoi y a-t-il de la fumée lors des premiers allumages ?

C'est normal : la peinture anticalorifique chauffe pour la première fois. Aérez abondamment la pièce jusqu'à disparition de la fumée.

Comment nettoyer la vitre du poêle ?

Utilisez un nettoyant spécial pour vitre de poêle et un chiffon doux. Ne jamais utiliser d'eau et ne nettoyez jamais la vitre lorsque le poêle est en fonctionnement.

Quelle est la fréquence d'entretien des conduits ?

Un ramonage des conduits de fumée est conseillé au moins une fois par an par un professionnel. Avant chaque saison, vérifiez l'absence de blocages.

Que faire en cas de surchauffe ?

Fermez immédiatement le tirage d'air pour réduire l'intensité du feu. Si le problème persiste, consultez le fabricant.

Puis-je brûler des déchets dans le poêle ?

Non, ne brûlez jamais de déchets ménagers, plastiques ou produits gras. Cela pollue l'environnement et peut provoquer un feu de cheminée.

Quelles pièces ne sont pas couvertes par la garantie ?

Les pièces suivantes ne sont pas couvertes : la vitre, la grille en fonte, les poignées de porte et de tirage. La garantie de 5 ans concerne les pièces défectueuses, hors frais de transport.

Comment régler le tirage pour une combustion optimale ?

Lors de l'allumage, ouvrez complètement le tirage. Une fois le feu bien pris, fermez progressivement le tirage inférieur jusqu'à obtenir une flamme stable et propre. Un tirage trop faible encrasse la vitre.

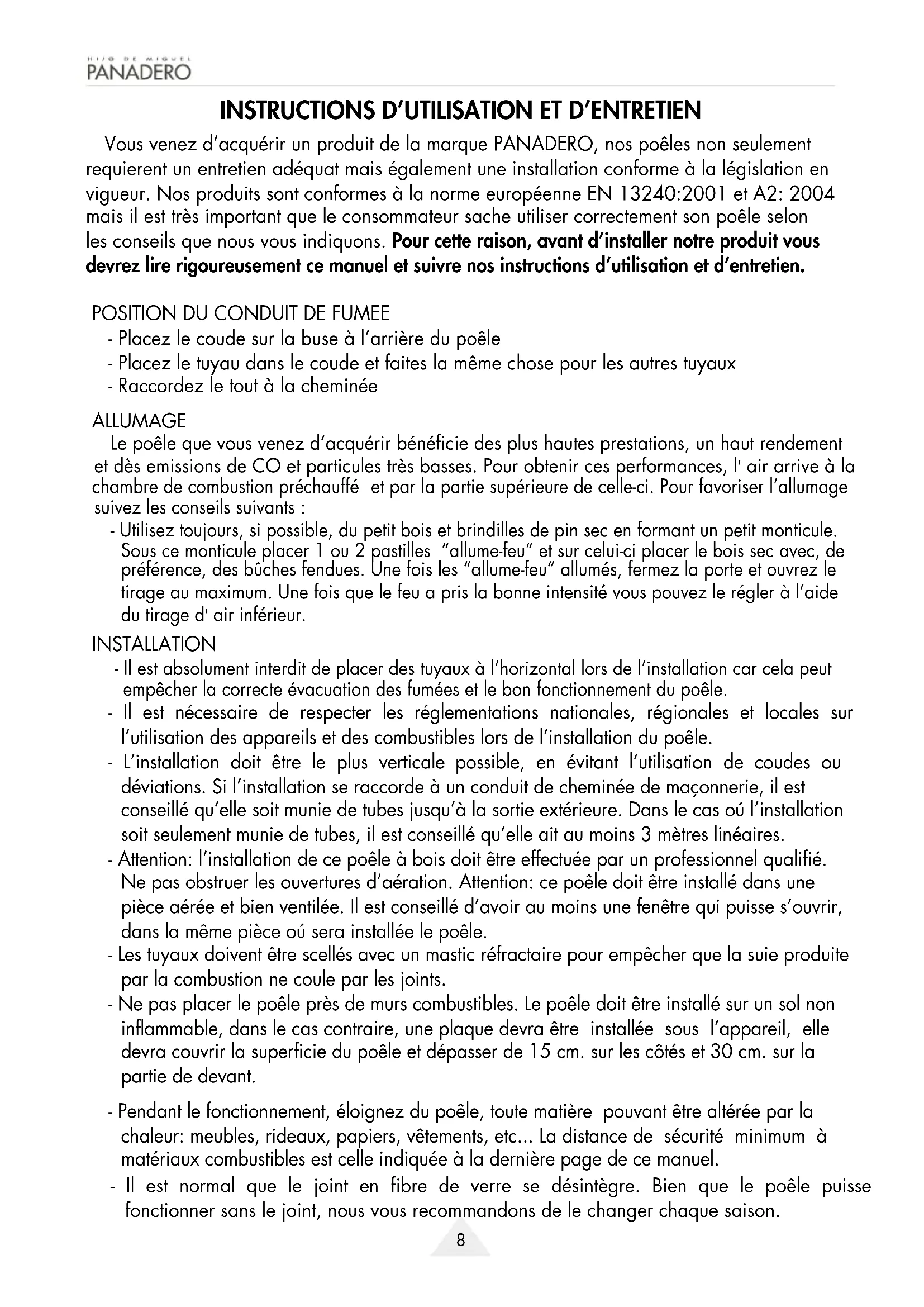

MODE D'EMPLOI Onix 3V PANADERO

Le bois: une énergie écologique

Le bois est une énergie renouvelable qui répond aux défis énergétiques et environnementaux du 21 ^ème siècle.

Tout au long de sa vie, un arbre pousse grâce à la lumière du soleil, l'eau, les sels minéraux et le CO2. Il accumule de manière naturelle l'énergie solaire et nous offre l'oxygène indispensable à la vie.

La quantité de CO2 qui se dégage pendant la combustion du bois n'est pas supérieure à celle qui serait émise lors de sa décomposition naturelle. Nous sommes donc devant un type d'énergie qui respecte le cycle naturel de millions d'années. La combustion du bois n'augmente pas le CO2 dans l'environnement, c'est une énergie écologique qui ne participe pas à l'effet de serre.

Avec nos poêles, le bois se brûle proprement et ne laisse aucun résidu. La cendre du bois représente un engrais de haute qualité, riche en sels minéraux.

En achetant un poêle à bois, vous aidez l'environnement, vous aurez un chauffage économique et vous pourrez apprécier ce spectacle des flammes qu'aucun autre type de chauffage peut offrir.

Vous venez d'acquérir un produit de la marque PANADERO, nos poêles non seulement requierent un entretien adéquat mais également une installation conforme à la législation en vigueur. Nos produits sont conformes à la norme européenne EN 13240:2001 et A2: 2004 mais il est très important que le consommateur sache utiliser correctement son poêle selon les conseils que nous vous indiquons. Pour cette raison, avant d'installer notre produit vous devrez lire rigoureusement ce manuel et suivre nos instructions d'utilisation et d'entretien.

POSITION DU CONDUIT DE FUMEE

• Placez le coude sur la buse à l'arrière du poêle
• Placez le tuyau dans le coude et faites la même chose pour les autres tuyaux
• Raccordez le tout à la cheminée

ALLUMAGE

Le poêle que vous venez d'acquérir bénéficie des plus hautes prestations, un haut rendement et dès emissions de CO et particules très basses. Pour obtenir ces performances, l'air arrive à la chambre de combustion préchauffé et par la partie supérieure de celle-ci. Pour favoriser l'allumage suivez les conseils suivants :

- Utilisez toujours, si possible, du petit bois et brindilles de pin sec en formant un petit monticule. Sous ce monticule placer 1 ou 2 pastilles "allume-feu" et sur celui-ci placer le bois sec avec, de préférence, des bûches fendues. Une fois les "allume-feu" allumés, fermez la porte et ouvrez le tirage au maximum. Une fois que le feu a pris la bonne intensité vous pouvez le régler à l'aide du tirage d'air inférieur.

INSTALLATION

• Il est absolument interdit de placer des tuyaux à l'horizontal lors de l'installation car cela peut empêcher la correcte évacuation des fumées et le bon fonctionnement du poêle.
• Il est nécessaire de respecter les réglementations nationales, régionales et locales sur l'utilisation des appareils et des combustibles lors de l'installation du poêle.
• L'installation doit être le plus verticale possible, en évitant l'utilisation de coudes ou déviations. Si l'installation se raccorde à un conduit de cheminée de maçonnerie, il est conseillé qu'elle soit munie de tubes jusqu'à la sortie extérieure. Dans le cas où l'installation soit seulement munie de tubes, il est conseillé qu'elle ait au moins 3 mètres linéaires.
• Attention: l'installation de ce poêle à bois doit être effectuée par un professionnel qualifié. Ne pas obstruer les ouvertures d'aération. Attention: ce poêle doit être installé dans une pièce aérée et bien ventilée. Il est conseillé d'avoir au moins une fenêtre qui puisse s'ouvrir, dans la même pièce où sera installée le poêle.
• Les tuyaux doivent être scellés avec un mastic réfractaire pour empêcher que la suie produite par la combustion ne coule par les joints.
• Ne pas placer le poêle près de murs combustibles. Le poêle doit être installé sur un sol non inflammable, dans le cas contraire, une plaque devra être installée sous l'appareil, elle devra couvrir la superficie du poêle et dépasser de 15 cm. sur les côtés et 30 cm. sur la partie de devant.
• Pendant le fonctionnement, éloignez du poêle, toute matière pouvant être altérée par la chaleur: meubles, rideaux, papiers, vêtements, etc... La distance de sécurité minimum à matériaux combustibles est celle indiquée à la dernière page de ce manuel.
• Il est normal que le joint en fibre de verre se désintègre. Bien que le poêle puisse fonctionner sans le joint, nous vous recommandons de le changer chaque saison.

- Il est important de prévoir le facil accès pour le nettoyage de l'appareil, du conduit de fumée et de la cheminée. Si vous pensez placer votre poêle près d'un mur non inflammable, nous vous conseillons de laisser une distance minimum pour faciliter les opérations de nettoyage.

- Ce poêle n'est pas fait pour être installé dans un système de cheminée comparti avec d'autres appareils.

- L'appareil doit être installé sur un sol ayant une capacité de portée adéquate. Si la construction ne répond pas à cette exigence, il faudra adopter les mesures nécessaires (par exemple en installant une plaque de distribution de charge).

COMBUSTIBLE

- Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il crée beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois préssé.

- Allumez le feu avec des pastilles prévues à cet effet, ou avec l'aide de papier et brindilles. N'utilisez jamais d'alcool à brûler ou de produits similaires.

- Ne brûlez pas de déchets ménagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

FONCTIONNEMENT

- Lors des premiers allumages, il est normal que de la fumée se dégage. Cela est dû à ce que certains composants de la peinture anticalorifique brûlent en même temps que s'adhère le pigment au poêle. Nous conseillons d'aérer abondamment la pièce jusqu'à ce que cela disparaîtse.

- Le poêle n'est pas prévu pour fonctionner «porte ouverte».

- Pour l'allumage du poêle il est recommandé d'utiliser du papier, des pastilles d'allumage et des brindilles. Une fois que le feu commence à fonctionner, ajoutez pour la première charge deux morceaux de bois de 1 à 1,3 Kg. Pendant cette phase d'allumage, les tirages d'air doivent être complètement ouverts.

- Une fois que le feu commence à prendre de l'intensité, régler l'intensité du feu en fermant plus ou moins les tirages d'air.

- Pour atteindre la puissance nominale de l'appareil vous devez placer la quantité approximative de 1.58 kg de bois (2 bûches de 800 g) en intervalles de 45 minutes. Les bûches doivent être disposées horizontalement en laissant un petit espace entre chacune d'elles afin d'assurer une correcte combustion. Vous ne devez pas recharger de combustible votre appareil avant que la charge antérieure ne se soit consummée et qu'il reste seulement le lit de braises nécessaire à la reprise de la combustion.

- Cet appareil est prévu pour fonctionner de manière discontinue avec des temps de recharge de combustible.

- Le tiroir sert à retirer les cendres. Videz le régulièrement sans attendre qu'il se remplisse trop afin d'éviter que se détériore la grille.

Sachez que jusqu'à 24 heures après, les cendres peuvent être encore chaudes.

- N'ouvrez pas la porte de l'appareil brusquement afin déviter que la fumée ne sorte. N'ouvrez jamais la porte sans avoir ouvert avant le registre. Ouvrez la porte seulement quand vous devez charger le poêle avec le combustible adéquat.

- La vitre, les pièces en laiton et l'appareil en general peuvent atteindre des températures élevées, attention aux risques de brûlures lors de l'utilisation. Pour manipuler ces pièces, utilisez le gant fourni avec le poêle.

- Tenez éloignés les jeunes enfants pour éviter des brûlures lors de l'utilisation.

- Si le démarrage du poêle cause certains problèmes (Inter-saison, cheminée froide...). Vous pouvez allumer un feu d'appel avec du papier froissé ce qui aidera à mettre en marche le poêle.

- Dans le cas de surchauffe, fermez le tirage d'air pour réduire l'intensité du feu.

- Dans le cas de mauvais fonctionnement, fermez le tirage d'air et consultez le fabricant.

ENTRETIEN

- Un nettoyage quotidien de la vitre permet d'éviter le dépôt de suie sur le verre. Utilisez pour cela un nettoyant spécial vendu dans le commerce. N'utilisez jamais d'eau. Ne tentez jamais de nettoyer votre poêle en fonctionnement.

- Il est aussi très important de nettoyer régulièrement les conduits de fumée de l'appareil et vous devrez vous assurer l'absence de bloquage avant de remettre en marche l'appareil après une période prolongée de non allumage.

- Chaque début de saison, il est important qu'un professionnel réalise l'entretien de votre installation.

- Dans le cas d'un incendie de cheminée, si vous le pouvez, fermez les tirages d'air et contactez immediatement les autorités.

- Toute pièce de rechange doit être recommandée par le fabricant.

GARANTIE

Cet appareil est un produit de qualité qui a été fabriqué avec le plus grand soin. Si malgré tout, vous constatiez une anomalie, commencez par demander conseil au revendeur. Si ce dernier n'est pas en mesure de vous solutionner le problème, il nous contactera et, si la situation l'exige nous enverra l'appareil. Le délai de garantie étant de cinq ans à compter de la date d'achat, nous nous engageons à remplacer gratuitement les pièces défectueuses pendant ce délai. Néanmoins les frais de transport sont à la charge du client.

Si l'intérieur de la chambre de combustion subit des déformations, cela est dû à une surchauffe de l'appareil et donc n'est pas couvert par la garantie

Étant donné que ce dispositif a été testé par un laboratoire agréé, ne sont pas couverts par la garantie les pièces suivantes:

- Vitre

- La grille et porte en fonte

- Poignées (de la porte et tirage)

A l'intérieur de l'emballage se trouve une fiche de contrôle de qualité, nous vous prions de la remettre au revendeur en cas de réclamation.

MESURES ET CARACTERISTIQUES

• Hauteur 810 mm
• Largeur 563 mm
• Profondeur 396 mm
• Poids 95 Kg
• Porte entrée bois....485 x 361 mm
• Sortie fumée.... 150-153 mm
• Corps en acier de 4 ^+ 3 mm.
• Grille en fonte
• Peinture résistante à 800 °C
• Vitre vitrocéramique 750 °C

• Bûches jusqu'à 55 cm

• Puissance nominale 7.1kW

• Rendement....77.0%
• Emission de CO 0.10 %
• Tirage minimum de la cheminée pour puissance nominale .... 11.8 Pa
• Débit massique des fumées ..... 6.2 g/s
• Température des fumées 271 °C
• Distance par rapport aux materiaux combustibles adjacents.... 60 cm
• Volume de chauffe (aprox.)...... 220 m³

C€

DIN EN 13240: 2001 & A2: 2004 & AC: 2007

Puissance calorifique.... 7.1 kW

Rendement énergétique 77.0 %

Emission de CO par les produits de combustion.... 0.10 %

Temperatures des produits de combustion 271 °C

Distance par rapport aux matériaux combustibles 60 cm

Concentration de poussières à 13% d O2 ..... 30 mg/Nm³

Type de combustible .... Bois et briquettes

SPF Santé publique, Sécurité de la Chaîne alimentaire et Environnement, Direction générale de l'Environnement

AR 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions des polluants des appareils de chauffage alimentés en combustible solide

Fabricant:
Nom du fabricant	PANADERO DENIA SL
Adresse du fabricant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Nom de son mandataire établi dans la Communauté européenne	PANADERO DENIA SL

Produit(s):
Type de combustible	Renewable – Solid Fuel
Type of products	Solid fuel-fired room heater NBN EN 13240
Puissance	7.1	KW
Modèle	ONIX 3V Ecodesign
Type	PANADERO DENIA SL
N° CE	18695

Niveaux d'émission:
EFF	%
CO Non Continuous	.10 % or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	30 % or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	77 %	NBN EN 13240

informations supplémentaires :
le nom de l'organisme agréé	CTIF
Numéro de rapport	TD 4781 / TD 4781 P
les coordonnées de la personne habilité à signer la déclaration	Miguel PANADERO
le lieu et la date de la déclaration	04-06-2018 02007 ALBACETE
Informations environnementales concernant les combustibles solides recommandés	Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il crée beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois préssé.
Informations environnementales concernant les combustibles solides non-recommandés	Ne brûlez pas de déchets ménagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit. Nous certifions par la présente que la série des appareils spécifiée ci-après est conforme au modèle

Nous certifions par la présente que la série des appareils spécifiée ci-après est conforme au modèle type décrit dans la déclaration de conformité CE, qu'elle est fabriquée et mise sur le marché conformément aux exigences définies dans l'arrêté royal du 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions de polluants des appareils de chauffage alimentés en combustible solide.

Königreich Belgien
