Sydney - Poêle PANADERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois indépendant
Marque	Panadero
Modèle	Sydney
Hauteur	1090 mm
Largeur	486 mm
Profondeur	486 mm
Poids	137 kg
Puissance nominale	6.3 kW
Rendement énergétique	76.4 %
Émission de CO	0.10 %
Tirage minimum de la cheminée	12.1 Pa
Débit massique des fumées	7.8 g/s
Température des fumées	307 °C
Distance de sécurité aux matériaux combustibles	60 cm
Volume de chauffe approximatif	275 m³
Diamètre de sortie fumée	150 - 153 mm
Dimensions de la porte	380 x 300 mm
Longueur maximale des bûches	50 cm
Matériau du corps	Acier 4 + 2,5 mm
Grille	Fonte
Peinture	Résiste à 800 °C
Vitrocéramique	Jusqu'à 750 °C
Combustible recommandé	Bois sec (humidité < 20 %) et briquettes
Entretien	Nettoyage quotidien de la vitre, nettoyage régulier des conduits de fumée et vidage du cendrier
Garantie	5 ans sur les pièces défectueuses (hors transport)

FOIRE AUX QUESTIONS - Sydney PANADERO

Quel type de combustible utiliser dans ce poêle ?

Utilisez du bois sec avec un taux d'humidité inférieur à 20 % ou des briquettes de bois pressé. Évitez le bois humide (50-60 %) qui provoque une mauvaise combustion et de l'encrassement.

Comment allumer correctement le poêle ?

Utilisez du papier, des pastilles d'allumage et des brindilles. Ouvrez complètement les tirages d'air. Une fois le feu bien pris, ajoutez deux bûches de 1 à 1,3 kg. N'utilisez jamais d'alcool à brûler ou de produits similaires.

Quelle est la puissance nominale et le rendement ?

La puissance nominale est de 6,3 kW avec un rendement de 76,4 %. La consommation de bois recommandée est d'environ 2 kg par heure (deux bûches de 1 kg).

Quelles sont les distances de sécurité à respecter ?

Le poêle doit être installé à au moins 60 cm des matériaux combustibles. Sur un sol non inflammable, ou avec une plaque de protection dépassant de 15 cm sur les côtés et 30 cm devant.

Comment nettoyer la vitre du poêle ?

Nettoyez quotidiennement la vitre avec un nettoyant spécial pour poêle, jamais avec de l'eau. Ne nettoyez jamais lorsque l'appareil est en fonctionnement.

Que faire en cas d'incendie de cheminée ?

Fermez immédiatement les tirages d'air pour réduire l'intensité du feu et contactez les autorités (pompiers). Ne tentez pas d'éteindre seul.

Quelles pièces ne sont pas couvertes par la garantie ?

La vitre, la grille en fonte, la vermiculite et les poignées (porte et tirage) ne sont pas couvertes par la garantie. Les frais de transport restent à la charge du client.

Puis-je installer le poêle moi-même ?

L'installation doit être effectuée par un professionnel qualifié conformément aux réglementations nationales, régionales et locales. Le conduit de fumée doit être le plus vertical possible et scellé avec du mastic réfractaire.

Comment régler l'intensité du feu ?

Utilisez les tirages d'air (registres) pour contrôler la combustion. Pour un fonctionnement au ralenti, fermez partiellement les arrivées d'air. Les tirages doivent toujours rester libres d'accès.

Quelle est la procédure pour nettoyer le conduit de fumée ?

Démontez la plaque latérale de vermiculite en la soulevant légèrement, puis retirez le déflecteur. Après nettoyage, replacez le déflecteur et la plaque. Il est recommandé de faire appel à un professionnel en début de saison.

MODE D'EMPLOI Sydney PANADERO

Le bois: une énergie ecologique

Le bois est une énergie renouvelable qui répond aux défis énergétiques et environnementaux du 21^eme siècle.

Tout au long de sa vie, un arbre pousse grâce à la lumière du soleil, l'eau, les sels mineraux et le CO2. Il accumule de manière naturelle l'énergie solaire et nous offre l'oxygène indispensable à la vie.

La quantité de CO2 qui se dégage pendant la combustion du bois n'est pas supérieure à celle qui serait émise lors de sa décomposition naturelle. Nous sommes donc devant un type d'énergie qui respecte le cycle naturel de millions d'années. La combustion du bois n'augmente pas le CO2 dans l'environnement, c'est une énergie écologique qui ne participe pas à l'effet de serre.

Avec nos poêles, le bois se brûle proprement et ne laïssé aucun résidu. La cende du bois représenté un engrais de haute qualité, riche en sels mineraux.

En achetant un poèle à bois, vous aidez l'environnement, vous aurez un chaudiage économique et vous pourrez apprécier ce spectacle des flammes qu'aucun autre type de chaudiage peut offrir.

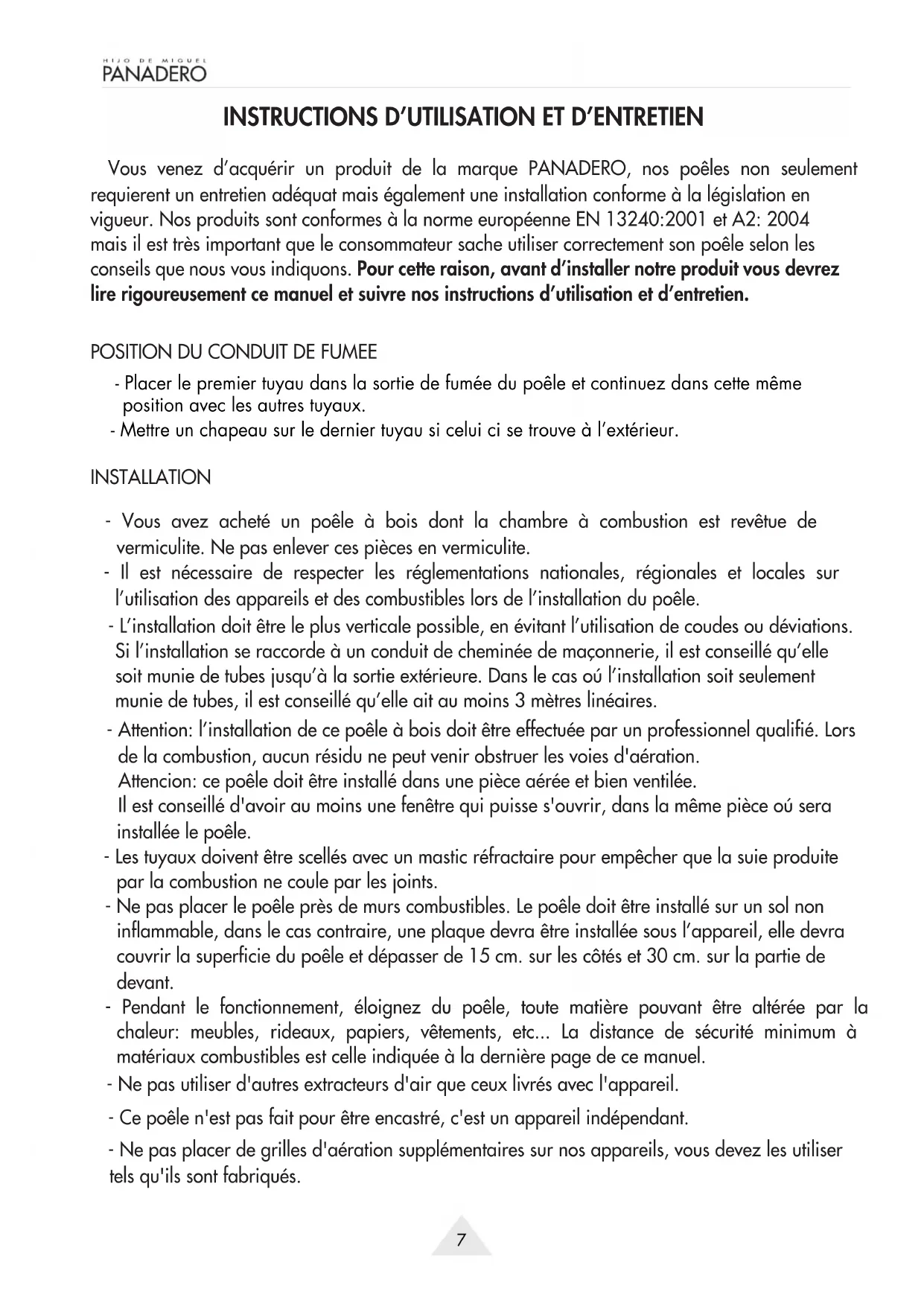

USAGE AND MAINTENANCE INSTRUCTIONS

Vous venez d'acquerir un produit de la marque PANADERO, nos poêles non seulement requierent un entretien ajustat mais également une installation conforme à la législation en vigueur. Nos produits sont conformes à la norme europeenne EN 13240:2001 et A2: 2004 mais il est très important que le consommateur sache utiliser correctement son poêle selon les conseils que nous vous indiquons. Pour cette raison, avant d'installer notre produit vous devrez dire rigoureusement ce manuel et suivre nos instructions d'utilisation et d'entretien.

POSITION DU CONDUIT DE FUMEE

• Placer le premier tuyau dans la sortie de fumée du poèle et continuez dans cette même position avec les autres tuyaux.
• Mettre un chapeau sur le dernier tuyau si celui ci se trouve a l'extérieur.

INSTALLATION

• Vous avez achete un poèle à bois dont la chambre à combustion est revêtue de vermiculite. Ne pas enlever ces pieces en vermiculite.
• Il est nécessaire de respecter les réglementations nationales, régionales et locales sur l'utilisation des appareils et des combustibles lors de l'installation du poêle.
• L'installation doit être le plus verticale possible, en évitant l'utilisation de coudes ou déviations. Si l'installation se raccorde à un conduit de cheminée de maconnerie, il est conseillé qu'elle soit munie de tubes jusqu'à la sortie extérieure. Dans le cas où l'installation soit seulement munie de tubes, il est conseillé qu'elle ait au moins 3 metres linéaires.
• Attention: l'installation de ce poèle à bois doit être effectuee par un professionnel qualifie. Lors de la combustion, aucun résidu ne peut venir obstruer les voies d'aération. Attencion: ce poèle doit etre installedans une piece aerée et bien ventilée. Il est conseilé d'avoir au moins une fenetre qui puisse s'ouvrir, dans la meme piece ou sera installede le poèle.
• Les tuyaux doivent être scellés avec un mastic refractaire pour empêcher que la suite produit par la combustion ne coule par les joints.
• Ne pas placer le poèle pres de murs combustibles. Le poèle doit être installé sur un sol non inflammable, dans le cas contraire, une plaque devra être installée sous l'appareil, elle devra couvrir la superficie du poèle et dépasser de 15 cm. sur les côtes et 30 cm. sur la partie de devant.
• Pendant le fonctionnement, éloignez du poèle, toute matière pouvant être alterée par la chaleur: meubles, ridesaux, papiers, vêtements, etc... La distance de sécurité minimum à matériaux combustibles est cette indiquée à la dernière page de ce manuel.
• Ne pas utiliser d'autres extracteurs d'air que ceux livrés avec l'appareil.
• Ce poèle n'est pas fait pour être encastré, c'est un apparéil indépendant.

• Ne pas placer de grilles d'airation supplémentaires sur nos appareils, vousdez les utiliser tels qu'ils sont fabriqués.

• Il est important de prévoir le facil accès pour le nettoyage de l'appareil, du conduit de fumée et de la cheminée. Si vous pensez placer votre poèle pres d'un mur non inflammable, nous vous conseillons de laisser une distance minimum pour facilitier les opérations de nettoyage.

• Ce poèle n'est pas fait pour être installé dans un système de cheminée comparti avec d'autres apparèils.
• L'appareil doit être installé sur un sol ayant une capacité de portée ajustate. Si la construction ne répond pas à cette exigence, il faudra adopter les mesures nécessaires (par exemple en installing une plaque de distribution de charge).

COMBUSTIBLE

• Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il creé beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sedements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois pressé.
• Allumez le feu avec des pastilles prévues à cet effet, ou avec l'aide de papier et brindilles. N'utilisez jamais d'alcool à brûler ou de produits similaires.
• Ne brûlez pas de déchets menagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

FONCTIONNEMENT

• Lors des premiers allumages, il est normal que de la fumée se dégage. Cela est dû à ce que certains composants de la peinture anticalorifique brûlent en même temps que s'adhére le pigment au poèle. Nous conseillons d'aérer abondamment la piece jusqu'à ce que cela disparaisse.
• Il est nécessaire de respecter les réglementations nationales, régionales et locales sur l'utilisation des appareils et des combustibles lors de l'installation du poèle.
• Le poèle n'est pas prévu pour fonctionner «porte ouverte».
• Cet apparéil est prévu pour fonctionner de manière discontinue avec des temps de recharge de combustible.
• Pour l'allumage du poèle il est recommandé d'utiliser du papier, des pastilles d'allumage et des brindilles. Une fois que le feu commence à fonctionner, ajoutez pour la première charge deux morceaux de bois de 1 à 1,3 Kg. Pendant cette phase d'allumage, les tirages d'air doivent être complètement ouverts.
• Une fois que le feu commence à prendre de l'intensité, régler l'intensité du feu en fermant plus ou moins les tirages d'air.

• Ne pas relier cet apparéil simultanément avec d'autres apparéils d'airation

• Pour atteindre la puissance nominale de l'appareil vous devez utiliser une quantité approximative de 2 Kg. de bois (2 buches d'environ 1 Kg.) en intervals d'une heures. Les bouches doivent être disposées horizontally en laissant un petit espace entre chacune d'elles afin d'assurer une correcte combustion. Vous ne devez pas recharger de combustible votre appareil avant que la charge antérieure ne se soit consummée et qu'il reste seulement le lit de braises nécessaire à la reprise de la combustion.

• Pour arriver à une combustion au ralenti vous devrez régler l'intensité du feu par les tirages d'air. Ceux-ci devront rester toujours libres d'accès pour permettre une bonne circulation de l'air de combustion.
• Il est normal que le joint en fibre de verre se désintègre. Bien que le poèle puisse fonctionner sans le joint, nous vous recommendons de le changer chaque saison.
• Le tiroir sert à retarder les cendres. Videz le régulierement sans attendre qu'il se remplisse trop afin d'eviter que se détirole la grille. Sachez que jusqu'à 24 heures après, les cendres peuvent être encore chaudes.
• N'ouvrez pas la porte de l'appareil brusquement afin deviter que la fumée ne sorte. N'ouvrez jamais la porte sans avoir ouvert avant le registre. Ouvrez la porte seulement quand vous doivent charger le poèle avec le combustible ajustat.
  -Toute modification faîte sur notre apparéil, sera responsabilité unique et exclusive de l'utilisateur
• La vitre, les pieces en laiton et l'appareil en general peuvent atteindre des températures élevées, attention aux risques de brûlures lors de l'utilisation. Pour manipuler ces pieces, utilisez le gant fourni avec le poèle.
• Tenez éloignés les jeunes enfants pour éviter des brûlures lors de l'utilisation.
• Si le démarriage du poèle cause certains problèmes (Inter-saison, cheminée froide...). Vous pouze allumer un feu d'applé avec du papier froissé ce qui aidera àmettre en marche le poèle.
• Dans le cas de surchauffe, fermez le tirage d'air pour réduire l'intensité du feu.
• Dans le cas de mauvais fonctionnement, fermez le tirage d'air et consultez le fabricant.
• Si vous avez besoin de démonter le déflecteur pour nettoyer le conduit de fumées, vous devez démonter une plaque latérale de vermiculite en la levant légarement. Ensuite vous pourrez enlever le déflecteur.
• Pour le remettre en place, il suffit de faire l'opération inverse (positionnez le déflecteur dans sa position et ensuite replacez le létal de vermiculite).

ENTRETIEN

• Un nettoyage quotidien de la vitre permet d'eviter le dépôt de suie sur le verre. Utilisez pour cela un nettoyant spécial vendu dans le commerce. N'utilisez jamais d'eau. Ne tentez jamais de nettoyer votre poèle en fonctionnement.
• Il est aussi très important de nettoyer régulièrement les conduits de fumée de l'appareil et vous devrez vous assurer l'absence de bloquage avant de remettre en marche l'appareil après une période prolongée de non allumage.

• Chaque début de saisson, il est important qu'un professionnel réalise l'entretien de votre installation.

• Dans le cas d'un incendie de cheminée, si vous le pouvez, fermez les tirages d'air et contactez immeditatement les autorités.

• Toute piece de rechange doit être recommendée par le fabricant.
• La fibre de verre qui est utilisé pour les joints peut se dégrader avec le temps. Dans le cas où cela se produit, il faudrait alors procéder à son remplacement.

GARANTIE

Cet apparéil est un produit de qualité qui a été fabriqué avec le plus grand soin. Si malgré tout, vous constatiez une anomalie, commencez par demander conseil au revendeur. Si ce dernier n'est pas en mesure de vous solutionner le problème, il nous contactera et, si la situation l'exige nous enverra l' apparéil. Le délai de garantie étant de cinq ans à compter de la date d'achat, nous nous engageons à remplacer gratuitement les pieces défectueuses pendant ce délai. Néanmoins les frais de transport sont à la charge du client.

Étant donné que ce dispositif a été testé par un laboratoire agréé, ne sont pas couverts par la garantie les pieces suivantes:

• Vitre
  -La grille en fonte
• Vermiculite
• Poignées (de la porte et tirage)

A l'intérieur de l'emballage se trouve une fiche de contrôle de qualité, nous vous prions de la remettre au revendeur en cas de réclamation.

MESURES ET CHARACTERISTIQUES

• Hauteur 1090 mm
• Largeur 486 mm
• Profondeur 486 mm
• Poids 137 Kg
• Porte entree bois 380 x 300 mm
  Sortie fumee 150-153 mm
• Corps en acier de 4 + 2.5 ~mm .
  -Grille en fonte
• Peinture résiste à 800 °C
• Votre vitrocéramique 750^ C

• Buches jusqu'à 50 cm

• Puissance nominale 6.3 kW

• Rendement 76.4%
• Emission de CO 0.10%
  -Tirage minimum de la cheminée pour puissance nominale 12.1 Pa
• Débit massique des fumées 7.8 g/s
• Température des fumées 307°C
• Distance par rapport aux materiaux combustibles adjacents 60 cm
  -Volume de chauffe (aprox.) 275 m3

CE

EN 13240: 2001 & A2: 2004

HIJODE MIGUEL

PANADERO

P.I. CAMPOLLANO

AV EN ID A 5a,13-15

02007 ALBACETE -SPAIN

POELE A BOIS SYDNEY 15

POÉLE INDEPENDANT A COMBUSTIBLE SOLIDE

CERTIFICATE N^ TD 4572/ TD 4572P

DECLARATION DES PERFORMANCES 18250

L ORGANISME NOTIFIE 1677

Puisance calorifique 6.3 kW

Rendement energetique 76.4%

Emission de CO par les produits de combustion 0.10%

Temperatures des produits de combustion. 307^

Distance par rapport aux matériaux combustibles 60 cm

Type de combustible. Bois et briquettes

Emissao de CO nos produits de combustao .0.10 %

SPF Santé publique, Sécurité de la Chaine alimentaire et Environnement, Direction générale de l'Environnement

AR 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions des polluants des appareils de chauffage alimentés en combustible solide

Fabricant:
Nom du fabricant	PANADERO DENIA SL
Adresse du fabricant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Nom de son mandataires établi dans la Communauté européen	PANADERO DENIA SL

Produit(s):
Type de combustible	Renouvable
Type of products	Poèle alimenté en combustible solide
Puisance	10	KW
Modèle	SIDNEY
Type	15200
N° CE	PANADERO DENIA S.L.

Niveau d'émission:
CO Continuous	% or mg/Nm3	NBN EN 13240
CO Non Continuous	.07 % or mg/Nm3	NBN EN 13240
PM Continuous	% or mg/Nm3	NBN EN 13240
PM Non Continuous	54 % or mg/Nm3	NBN EN 13240
EFF Continuous	%	NBN EN 13240
EFF Non Continuous	77 %	NBN EN 13240

informationssupplémentaires :
le nom de l'organisme agréé	SGS Nederland bv NB-0608
Rapport N°	EZKA/12/069-5
les coordonnées de la personne habilité à signer la déclaration	Miguel PANADERO
le lieu et la date de la déclaration	13-07-2012 ALBACETE
Informations environnementales concernant les combustibles solides recommends	Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il create beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois présse.
Informations environnementales concernant les combustibles solides non-recommendés	Ne brûlez pas de déchets menagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

Nous certifi ons par la presente que la sere des appareils specifie ci-apres est conforme au modele type decrit dans la déclaration de conformité CE, qu'elle est fabriquée et mise sur le marché conformément aux exigences définies dans l'arrêté royal du 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions de polluants des appareils de chauffage alimentés en combustible solide.
