Sydney - Frigideira PANADERO - Manual de utilização gratuito

Tipo de produto	Fogão a lenha independente
Marca	Panadero
Modelo	Sydney
Altura	1090 mm
Largura	486 mm
Profundidade	486 mm
Peso	137 kg
Potência nominal	6.3 kW
Rendimento energético	76.4 %
Emissão de CO	0.10 %
Tiragem mínima da chaminé	12.1 Pa
Caudal mássico dos fumos	7.8 g/s
Temperatura dos fumos	307 °C
Distância de segurança a materiais combustíveis	60 cm
Volume de aquecimento aproximado	275 m³
Diâmetro de saída de fumos	150 - 153 mm
Dimensões da porta	380 x 300 mm
Comprimento máximo das toras	50 cm
Material do corpo	Aço 4 + 2,5 mm
Grelha	Ferro fundido
Pintura	Resiste a 800 °C
Vitrocerâmica	Até 750 °C
Combustível recomendado	Lenha seca (humidade < 20 %) e briquetes
Manutenção	Limpeza diária do vidro, limpeza regular dos condutos de fumo e esvaziamento do cinzeiro
Garantia	5 anos sobre peças defeituosas (exceto transporte)

Perguntas frequentes - Sydney PANADERO

Que tipo de combustível usar neste fogão?

Use lenha seca com um teor de humidade inferior a 20 % ou briquetes de madeira prensada. Evite madeira húmida (50-60 %) que provoca má combustão e sujidade.

Como acender corretamente o fogão?

Use papel, pastilhas de acendimento e gravetos. Abra completamente as tiragens de ar. Quando o fogo estiver bem aceso, adicione duas toras de 1 a 1,3 kg. Nunca utilize álcool de queima ou produtos similares.

Qual é a potência nominal e o rendimento?

A potência nominal é de 6,3 kW com um rendimento de 76,4 %. O consumo de lenha recomendado é de cerca de 2 kg por hora (duas toras de 1 kg).

Quais são as distâncias de segurança a respeitar?

O fogão deve ser instalado a pelo menos 60 cm de materiais combustíveis. Sobre um piso não inflamável, ou com uma placa de proteção que se estenda 15 cm para os lados e 30 cm à frente.

Como limpar o vidro do fogão?

Limpe diariamente o vidro com um limpador especial para fogões, nunca com água. Nunca limpe quando o aparelho estiver em funcionamento.

O que fazer em caso de incêndio na chaminé?

Feche imediatamente as tiragens de ar para reduzir a intensidade do fogo e contacte as autoridades (bombeiros). Não tente apagar sozinho.

Quais peças não são cobertas pela garantia?

O vidro, a grelha em ferro fundido, a vermiculite e as pegas (porta e tiragem) não são cobertas pela garantia. Os custos de transporte ficam a cargo do cliente.

Posso instalar o fogão eu mesmo?

A instalação deve ser realizada por um profissional qualificado de acordo com os regulamentos nacionais, regionais e locais. O conduto de fumo deve ser o mais vertical possível e selado com massa refratária.

Como regular a intensidade do fogo?

Use as tiragens de ar (registos) para controlar a combustão. Para funcionamento em marcha lenta, feche parcialmente as entradas de ar. As tiragens devem permanecer sempre de livre acesso.

Qual é o procedimento para limpar o conduto de fumo?

Desmonte a placa lateral de vermiculite levantando-a ligeiramente, depois remova o defletor. Após a limpeza, reposicione o defletor e a placa. Recomenda-se chamar um profissional no início da estação.

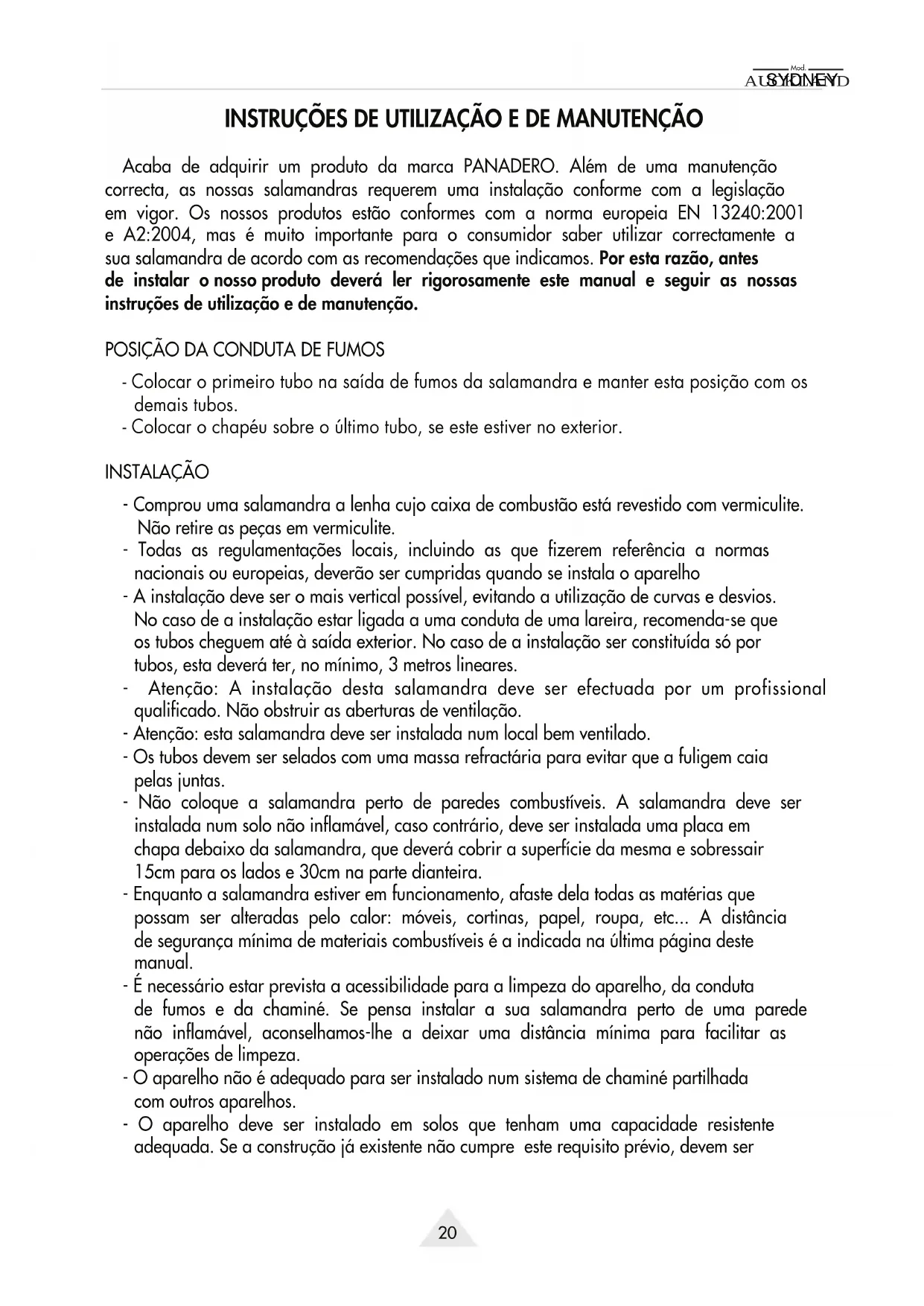

MANUAL DE UTILIZADOR Sydney PANADERO

Acaba de adquirir um produto da marca PANADERO. Além de uma manutenção correcta, as{nossas salamandras requirem uma instalação conforme com a leiisagem em vigor. Os)nossos produits estao conformes com a norma europeia EN 13240:2001 e A2:2004, mas é muito importante para o consumidor saber utilizes correctamente a sua salamandra de acordo com as recomendacoes que indicamos. Por esta razão, antes de instalar oasso produitdeerlear rigorosamentethis manuale seguirasnhassinas instruçõesdeutilização e de manutenção.

POSICAO DA CONDUTA DE FUMOS

• Colocar o primeiro tubo na saída de fumes da salamandra e fazer esta posicao com os demais tubos.
• Colocar o chapéu sobre oultimate tubo, se este estiver no exterior.

INSTALACAO

• Comprou uma salamandra a lenhaçu caixa de combustão está revestido com vermiculite. Não retire as peças em vermiculite.
• Todas as regulamentoaOs locais, incluindo as que fazerem referencia a normas nacionais ou europeias, deverao ser cumpridas quando se instala o aparelho
• A instalação deve ser o mais vertical possível, evitando a utilização de curvas e desvios. No caso de a instalação estar ligada a uma conduça de uma lareira, recomenda-se que os tubos chequem às saísda exterior. No caso de a instalação ser constitú因为她 é por tubos, estadeer ter, no minimo, 3 metros lineares.
• Atença: A instalação这其中 salamandra deve ser efetuada por um profissional qualificado. Não obtruír as aberturas de ventilação.
• Atença: esta salamandra deve ser instalada num local bem ventilado.
• Os tubos devem ser selados com uma massa refracaria para fazer que a fuligem caia pelas juntas.
• Não coloque a salamandra perto de paredes combustíveis. A salamandra deve ser instalada num solo não inflamável, caso contrário, deve ser instalada uma placá em chapa debaixo da salamandra, quedeerá cobrir a superficie da mesma e sobressair 15cm para os lados e 30cm na parte dianteira.
• Enquanto a salamandra estiver em functiOnamento, afaste dela todas as materias que possam ser alteradas pelo calor: moveris, cortinas, papel, roupa, etc... A distancia de seguranca minima de materiais combustiveis é a indicaça na ultima pagsina deste manual.
• É necessário estar prevista a acessibilidade para a limpeza do aparelho, da conduita de fumos e da chaméne. Se pensa instalar a sua salamandra perto de uma parede não inflamável, aconselhamos-lhe a deleiar uma distência minima para fazer as operações de limpeza.
• O aparecido não é adequado para ser instalado num sistemas de chamíne partilhada com outros apareiros.
• O aparecido deve ser instalado em solos que tenham uma capacidade resistente adequada. Se a construição está-existentemente não cumpre este requisito prévio, devem ser

adoptadas as medidas adequadas (por exemplo, uma placac de distribuiacao de cargo) para cmpri-lo.

COMBUSTIVEL

• Utilize como combustivel lenha seca, procurando que a mesma não exceeda um grau de humidade de 20% . Tenha em conta que lenha com 50% ou 60% de humidade não aquece, tem uma combustão muito má,cria muito alcatrão,liberta vapor de agua excessivo e produz sedimentos excessivos no aparelho,vidro e conduça de fumos. Temavel pode utilizear briquetes de lenha prensada.
• Acenda o lume com pastilhas existentes para esta finalidade ou com a ajuda de papel e pequenos paus de madeira. Nunca utilize para acender alcool ou produits similares.
• Não queime resíduos dométricos, matérias plácicas ou produits com gordura que contaminem o meio-ambiente e possam provocar risco de incêndios por obstruição da conduita.

FUNCTIONAMENTO

• Durante as primeiras vezes que acende o lume é normal que se produza fumo. Isto deve-se ao facto de se queimarem certains componentes da pintura anti-calórica, ao mesmo tempo que o pigmento adere àpropria salamandra. Por isso, recomenda-se a ventilação abundante da sala até que tal desapareça.
• A salamandra não foi feita para funcional com a porta aberta.
• O aparecido foi pensado para trabajo de forma intermitente, com intervalos de recarga de combustível.
• Para pôr a salamandra em funcimento, recomenda-se a'utilização de papel, pastilhas e ripas de madeira. Uma vez que o fogo comece a surgir, delve-se introduzir no primeiro corregamento dos troncos de 2,5 a 3 Kg. de peso. Nesteprocesso, assaidas de ar da salamandra tem de estar totalmente abertas. Se for necessário,teme podajudar,ao inico,Abrir a gaveta das cinzas.
• Uma vez que o lume tenha adquirido intensidade, feche totalmente a gaveta das cinzas (se fos aberta anteriormente) e regule a intensidade do lume fechando em maior ou menor medida as saidas de ar.
• Para encontrar a potência nominal esta salamandra deve colocar uma quantidade de lenha aproximada de 2,5 Kg. de peso (dois troncos de 1 Kg.) em intervalos de 1 hora. Deve colocar os troncos em sentido horizontal, ligeiramenteeparados entre si, para assegurar uma correctao combustao. Não se deve recarregar o aparelho até que não se tenha consumido a cargo anterior e so restae a reserva debrasas.
• Para encontrar uma combustão lenta, deve regular a intensidade do lume com as saidas de ar. Estas terao de estar sempre desbloqueadas para permitir o fornecimento de ar para a combustão.
• É normal que depuis das primeiras vezes em que se acendeu a salamandra as peças de latão adquiram uma cor acobreada.
• É normal que com o uso a junta de fibra de vidro, do vidro, se desfaça. Apasar de a salamandra poder funcional sem esta junta, recomenda-se que a mesma sera substituía periodicamente.
• A gaveta inferior serve para retirar as cinzas. Esvazie-a frequently, sem esperar que se encha demasiado, para evitar que se danifique a grelha. Tenha cuidado com a cinza que ate

24 horas deposite pode continuar quente.

• Não abra a porta do aparecido de forma brusca com o fim de fazer a saída de fumo. Nunca abra a porta da salamandra sem previamente Abrir a saída de ar. Abra a porta so com o fim de recarregar com o combustível adequado.
• O vidro, as peças de latão e o aparecido em geral podem alcancar temperatas muito elevadas,cioado com os riscos de queimaduras Para Manipular tais peças,utilize a luva junta com a salamandra.
• Manter afastadas as crianças para fazer queimaduras durante a utilização.
• Se o arranque aparea problemas (temporada intermedia, chaminé fria, etc.) pode-se acender o lume de chamada com papel amachucado, o que facilita o inico do functiamento da salamandra.
• No caso de sobraquecimiento, Fecha as saidas de ar para reduzir a intensidade do lume.
• No caso de mau funciona, feche as saidas de ar e consulte o fabricante.
• Para obter as melhoras prestações do aparecido,(before de ligar, abra apenas o ar primário e assim que o fogo estiver vivo (1 ou 2 horas), feche a maior parte do ar primário, deixando apenas uma abertura muito pouco para permitir uma combustão lenta.

MANUTENÇAO

• Convém limpar periodicamente o vidro para fazer que os restos de fuligem o escureçam. No comércio existem produits de limpeza especials para isso. Não utilize nuncaágua. Nunca tente limpar a sua salamandra quando estiver em funcimento.
• Não é importante limpar periodically as ligações de conduits de fumo do aparecido edeferá comprovar a ausência de obstruaçao antes de voltar a acender o aparecido,deois de um periodo prolongado sem funcionar. Em cada inico de temporada é importante que umprofessional realize uma manutenção à sua instalacao.
• Em caso de incério na chamé, se puder, feche as saidas de ar e contacte imeditamente as autoridades.
• Qualquer peça sobresselente que necessite tem de ser recomendada por nos.
• A fibra de vidro usados nas articulações podem sofrer degradação ao longo do tempo. Se esté for o caso, quando isso ocorro, você deve substitui-lo com uma nova fibra de vidrio

GARANTIA

Esta salamandra é um produit de alta calidad, fabricada com grande esmero. Se, apesar disso, surgir algo germ defeito, consulte primeiro o seu distribuidor. Se ele não puderSolutionar o problema, entre em contacto connosco e, se necessário, envie-nos a salamandra. A)nossaEmpresa substitui gratuitoamente qualquer peça defeituosa durante cinco anos a partir da data da compra. Os gastos de transporte, contudo, estao por conta do cliente.

Uma vez que este dispositivo foi testado por um LABORATORIO certificado não são cobertos pela garantia os seguntei componentes:

Crystal
- Grill Fundação
- Vermiculite
- Hardware

No interior da embalagem, encontrará uma ficha de controle da qualidade. Solicamos que a remeta ao distribuidor em caso de reclamação.

MEDIDAS E CHARACTERISTICAS

• Altura 1090 mm
• Largura 486 mm
• Profundidade 486 mm
  -Peso 137Kg
• Porta entrada lenha 380 × 300 ~mm
• Saïda fumos 150-153 mm
  Corpo em aço de 4 + 2.5mm
• Grelha de ferro fundido
• Pintura anti-calórica resistente a 800 °C

• Vidro vitroceramico 750 °C
  Troncos até 50 cm

• Potência calórica nominal 6.3 kW

• Rendimento 76.4%
• Emissao de CO 0.10%
• Saida na chaminé para potência nominal 12,1 Pa
• Caudal em massa de fumos 7.8 g/s
• Temperatura dos fumos 307°C
• Distência minima de materiais combustíveis 60 cm
• Volume de aquecimiento (aprox.) 275m^3

CE

EN 13240: 2001 & A2: 2004

HIJO DE MIGUEL

PANADERO

P.I. CAMPOLIANO

Potência nominal 6.3 kW

Rendimento 76.4%

Temperatura dos fumos 307°C

Distancia minima de materiais combustibles 60 cm

Tipos de combustivel Lenha e briquetes
