Tipo de produto	Fogão a lenha independente
Marca	Panadero
Modelo	Oval 1
Altura	1048 mm
Largura	605 mm
Profundidade	490 mm
Peso	131 kg
Combustível	Lenha seca (< 20% humidade) e briquetes de madeira prensada
Potência nominal	8,7 kW
Rendimento energético	80,7 %
Emissão de CO	0,10 %
Temperatura dos fumos	272 °C
Tiragem mínima	12,2 Pa
Débito mássico dos fumos	9,3 g/s
Volume de aquecimento aproximado	210 m³
Distância aos materiais combustíveis	80 cm
Diâmetro saída de fumos	150-153 mm
Comprimento máximo das toras	50 cm
Material do corpo	Aço (4 + 2,5 mm)
Grelha	Ferro fundido
Vidro	Vitrocerâmica resistente a 750 °C
Pintura	Resistente a 800 °C
Norma	EN 13240:2001 & A2:2004
Garantia	5 anos nas peças defeituosas (excluindo transporte)
Manutenção recomendada	Limpeza regular do vidro e dos condutos de fumos; verificação anual por um profissional

Perguntas frequentes - Oval 1 PANADERO

Como acender o fogão Oval 1?

Coloque lenha seca pequena e gravetos formando um montículo com 1 ou 2 pastilhas de acendimento por baixo. Adicione toras fendidas por cima. Acenda as pastilhas, feche a porta e abra a tiragem ao máximo. Assim que o fogo estiver bem aceso, regule a intensidade com a tiragem de ar inferior.

Que tipo de lenha usar?

Use lenha seca com um teor de humidade inferior a 20 %. A lenha húmida (50-60 %) produz pouco calor, muito alcatrão e suja o aparelho. Também pode usar briquetes de madeira prensada.

Quais são as distâncias de segurança em relação aos materiais combustíveis?

A distância mínima aos materiais combustíveis (móveis, cortinas, etc.) é de 80 cm. O fogão deve ser instalado num piso não inflamável. Se não for o caso, uma placa deve sobressair 15 cm nas laterais e 30 cm à frente.

Como manter o vidro do fogão?

Limpe o vidro regularmente com um limpador especial para vidros de fogão. Nunca use água e nunca limpe o aparelho em funcionamento.

O que fazer em caso de sobreaquecimento?

Feche a tiragem de ar para reduzir a intensidade do fogo. Se o problema persistir, feche completamente a entrada de ar e contacte o fabricante.

Como esvaziar a gaveta de cinzas?

Esvazie a gaveta regularmente sem esperar que esteja demasiado cheia para evitar danificar a grelha. Atenção, as cinzas podem permanecer quentes até 24 horas após utilização.

Posso usar o fogão com a porta aberta?

Não, o fogão não foi concebido para funcionar com a porta aberta. Isso poderia provocar um funcionamento perigoso e libertação de fumo.

Como limpar os condutos de fumos?

Para aceder ao conduto, desmonte uma placa lateral de vermiculite levantando-a ligeiramente, depois retire o defletor. Após a limpeza, remonte na ordem inversa. Recomenda-se chamar um profissional no início de cada estação.

Quais peças não são cobertas pela garantia?

A garantia não cobre o vidro, a grelha em ferro fundido, a vermiculite e os puxadores (da porta e da tiragem). As despesas de transporte ficam a cargo do cliente.

Qual é a potência nominal e o volume de aquecimento?

A potência nominal é de 8,7 kW com um rendimento de 80,7 %. O volume de aquecimento aproximado é de 210 m³. Para atingir essa potência, recarregue cerca de 2 kg de lenha por hora.

MANUAL DE UTILIZADOR Oval 1 PANADERO

INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO ...... p. 21

ISTRUZIONI D'USO E MANUTENZIONE ...... p. 25

A lenha: uma energia ecológica

A lenha é uma energia renovável que responde às exigências energéticas e de meio-ambiente do século XXI.

Ao longo da sua vida, uma árvore cresce graças à luz solar, à água, aos sais minerais e ao CO2. Acumula, de forma natural, a energia do sol e dá-nos o oxigénio indispensável para a vida.

A quantidade de CO2 que se liberta durante a combustão da lenha não é superior à que se emitiria através da sua decomposição natural. Portanto, estamos perante um tipo de energia que respeita o ciclo natural de milhões de anos. A combustão da lenha não aumenta o CO2 no meio-ambiente, pelo que é uma energia ecológica que não contribui para o efeito de estufa.

Nas nossas salamandras a lenha queima-se de forma limpa, sem deixar resíduos. A cinza da lenha é um adubo de alta qualidade, rico em sais minerais. Ao comprar uma salamandra de lenha está a ajudar o meio-ambiente, terá um aquecimento económico e desfrutará do espectáculo das chamas que nenhum outro tipo de aquecimento pode oferecer.

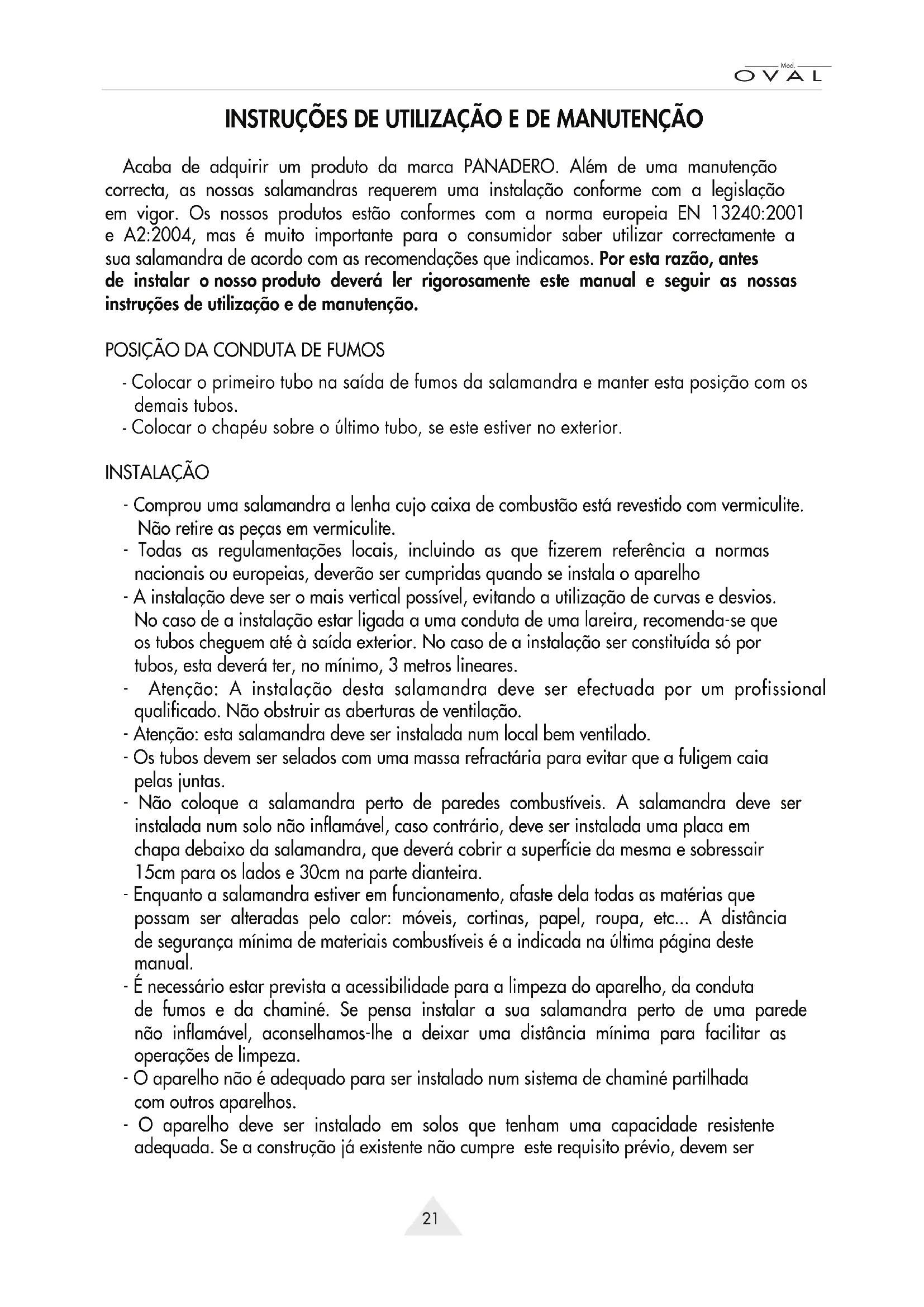

INSTRUÇÕES DE UTILIZAÇÃO E DE MANUTENÇÃO

Acaba de adquirir um produto da marca PANADERO. Além de uma manutenção correcta, as nossas salamandras requerem uma instalação conforme com a legislação em vigor. Os nossos produtos estão conformes com a norma europeia EN 13240:2001 e A2:2004, mas é muito importante para o consumidor saber utilizar correctamente a sua salamandra de acordo com as recomendações que indicamos. Por esta razão, antes de instalar o nosso produto deverá ler rigorosamente este manual e seguir as nossas instruções de utilização e de manutenção.

POSIÇÃO DA CONDUTA DE FUMOS

• Colocar o primeiro tubo na saída de fumos da salamandra e manter esta posição com os demais tubos.
• Colocar o chapéu sobre o último tubo, se este estiver no exterior.

INSTALAÇÃO

• Comprou uma salamandra a lenha cujo caixa de combustão está revestido com vermiculite. Não retire as peças em vermiculite.
• Todas as regulamentações locais, incluindo as que fizerem referência a normas nacionais ou europeias, deverão ser cumpridas quando se instala o aparelho
• A instalação deve ser o mais vertical possível, evitando a utilização de curvas e desvios. No caso de a instalação estar ligada a uma conduta de uma lareira, recomenda-se que os tubos cheguem até à saída exterior. No caso de a instalação ser constituída só por tubos, esta deverá ter, no mínimo, 3 metros lineares.
• Atenção: A instalação desta salamandra deve ser efectuada por um profissional qualificado. Não obstruir as aberturas de ventilação.
• Atenção: esta salamandra deve ser instalada num local bem ventilado.
• Os tubos devem ser selados com uma massa refractária para evitar que a fuligem caia pelas juntas.
• Não coloque a salamandra perto de paredes combustíveis. A salamandra deve ser instalada num solo não inflamável, caso contrário, deve ser instalada uma placa em chapa debaixo da salamandra, que deverá cobrir a superfície da mesma e sobressair 15cm para os lados e 30cm na parte dianteira.
• Enquanto a salamandra estiver em funcionamento, afaste dela todas as matérias que possam ser alteradas pelo calor: móveis, cortinas, papel, roupa, etc... A distância de segurança mínima de materiais combustíveis é a indicada na última página deste manual.
• É necessário estar prevista a acessibilidade para a limpeza do aparelho, da conduta de fumos e da chaminé. Se pensa instalar a sua salamandra perto de uma parede não inflamável, aconselhamos-lhe a deixar uma distância mínima para facilitar as operações de limpeza.
• O aparelho não é adequado para ser instalado num sistema de chaminé partilhada com outros aparelhos.
• O aparelho deve ser instalado em solos que tenham uma capacidade resistente adequada. Se a construção já existente não cumpre este requisito prévio, devem ser

adoptadas as medidas adequadas (por exemplo, uma placa de distribuição de carga) para cumpri-lo.

COMBUSTÍVEL

• Utilize como combustível lenha seca, procurando que a mesma não exceda um grau de humidade de 20%. Tenha em conta que lenha com 50% ou 60% de humidade não aquece, tem uma combustão muito má, cria muito alcatrão, liberta vapor de água excessivo e produz sedimentos excessivos no aparelho, vidro e conduta de fumos. Também pode utilizar briquetes de lenha prensada.
• Acenda o lume com pastilhas existentes para esta finalidade ou com a ajuda de papel e pequenos paus de madeira. Nunca utilize para acender álcool ou produtos similares.
• Não queime resíduos domésticos, matérias plásticas ou produtos com gordura que contaminem o meio-ambiente e possam provocar risco de incêndios por obstrução da conduta.

FUNCIONAMENTO

- Durante as primeiras vezes que acende o lume é normal que se produza fumo. Isto deve-se ao facto de se queimarem certos componentes da pintura anti-calórica, ao mesmo tempo que o pigmento adere à própria salamandra. Por isso, recomenda-se a ventilação abundante da sala até que tal desapareça.

- A salamandra não foi feita para funcionar com a porta aberta.

- O aparelho foi pensado para trabalhar de forma intermitente, com intervalos de recarga de combustível.

- Para pôr a salamandra em funcionamento, recomenda-se a utilização de papel, pastilhas e ripas de madeira. Uma vez que o fogo comece a surgir, deve-se introduzir no primeiro carregamento dois troncos de 2,5 a 3 Kg. de peso. Neste processo, as saídas de ar da salamandra têm de estar totalmente abertas. Se for necessário, também pode ajudar, ao início, abrir a gaveta das cinzas.

- Uma vez que o lume tenha adquirido intensidade, feche totalmente a gaveta das cinzas (se foi aberta anteriormente) e regule a intensidade do lume fechando em maior ou menor medida as saídas de ar.

- Para conseguir a potência nominal desta salamandra deve colocar uma quantidade de lenha aproximada de 2,5 Kg. de peso (dois troncos de 1 Kg.) em intervalos de 1 hora. Deve colocar os troncos em sentido horizontal, ligeiramente separados entre si, para assegurar uma correcta combustão. Não se deve recarregar o aparelho até que não se tenha consumido a carga anterior e só reste a reserva de brasas.

- Para conseguir uma combustão lenta, deve regular a intensidade do lume com as saídas de ar. Estas terão de estar sempre desbloqueadas para permitir o fornecimento de ar para a combustão.

- É normal que depois das primeiras vezes em que se acendeu a salamandra as peças de latão adquiram uma cor acobreada.

- É normal que com o uso a junta de fibra de vidro, do vidro, se desfaça. Apesar de a salamandra poder funcionar sem esta junta, recomenda-se que a mesma seja substituída periodicamente.

- A gaveta inferior serve para retirar as cinzas. Esvazie-a frequentemente, sem esperar que se encha demasiado, para evitar que se danifique a grelha. Tenha cuidado com a cinza que até

24 horas depois pode continuar quente.

- Não abra a porta do aparelho de forma brusca com o fim de evitar a saída de fumo. Nunca abra a porta da salamandra sem previamente abrir a saída de ar. Abra a porta só com o fim de recarregar com o combustível adequado.

- O vidro, as peças de latão e o aparelho em geral podem alcançar temperaturas muito elevadas, cuidado com os riscos de queimaduras. Para manipular tais peças, utilize a luva junta com a salamandra.

- Manter afastadas as crianças para evitar queimaduras durante a utilização.

- Se o arranque apresenta problemas (temporada intermédia, chaminé fria, etc.) pode-se acender o lume de chamada com papel amachucado, o que facilita o início do funcionamento da salamandra.

- No caso de sobreaquecimento, feche as saídas de ar para reduzir a intensidade do lume.

- No caso de mau funcionamento, feche as saídas de ar e consulte o fabricante.

- Para obter as melhores prestações do aparelho, depois de ligar, abra apenas o ar primário e assim que o fogo estiver vivo (1 ou 2 minutos), feche a maior parte do ar primário, deixando apenas uma abertura muito pequena para permitir uma combustão lenta.

MANUTENÇÃO

- Convém limpar periodicamente o vidro para evitar que os restos de fuligem o escureçam. No comércio existem produtos de limpeza especiais para isso. Não utilize nunca água. Nunca tente limpar a sua salamandra quando estiver em funcionamento.

- Também é importante limpar periodicamente as ligações de condutas de fumo do aparelho e deverá comprovar a ausência de obstrução antes de voltar a acender o aparelho, depois de um período prolongado sem funcionar. Em cada início de temporada é importante que um profissional realize uma manutenção à sua instalação.

- Em caso de incêndio na chaminé, se puder, feche as saídas de ar e contacte imediatamente as autoridades.

- Qualquer peça sobresselente que necessite tem de ser recomendada por nós.

GARANTIA

Esta salamandra é um produto de alta qualidade, fabricada com grande esmero. Se, apesar disso, surgir algum defeito, consulte primeiro o seu distribuidor. Se ele não puder solucionar o problema, entre em contacto connosco e, se necessário, envie-nos a salamandra. A nossa empresa substitui gratuitamente qualquer peça defeituosa durante cinco anos a partir da data da compra. Os gastos de transporte, contudo, estão por conta do cliente.

Uma vez que este dispositivo foi testado por um laboratório certificado não são cobertos pela garantia os seguintes componentes:

• Crystal
• Grill Fundição
• Vermiculite
• Hardware

No interior da embalagem, encontrará uma ficha de controlo da qualidade. Solicitamos que a remeta ao distribuidor em caso de reclamação.

MEDIDAS E CARACTERÍSTICAS

• Altura 1048 mm
• Largura 605 mm
• Profundidade 490 mm
• Peso 153 Kg
• Porta entrada lenha .... 355 x 400 mm
• Saída fumos 150-153 mm
• Corpo em aço de 4+2.5 mm.
• Grelha de ferro fundido
• Pintura anti-calórica resistente a 800 °C
• Vidro vitrocerâmico 750 °C

• Troncos até 50 cm

• Potência calórica nominal.... 8.7 kW

• Rendimento 80.7%
• Emissão de CO 0.10 %
• Saída na chaminé para potência nominal....12,2 Pa
• Caudal em massa de fumos ..... 9,3 g/s
• Temperatura dos fumos 272°C
• Distância mínima de materiais combustíveis 80 cm
• Volume de aquecimento (aprox.) 210 m ^3

CE

EN 13240: 2001 & A2: 2004

DECLARAÇÃO DE DESEMPENHQ.... 18310

ORGANISMO NOTIFICADO 1015

Potência nominal 8.7 kW

Rendimento 80.7%

Emissão de CO nos produtos de combustão .0.10 %

Temperatura dos fumos 272 °C

Distancia mínima de materiais combustíveis ... 80 cm

Tipos de combustível .... Lenha e briquetes
