Tipo de producto	Estufa de leña independiente
Marca	Panadero
Modelo	Oval 1
Altura	1048 mm
Ancho	605 mm
Profundidad	490 mm
Peso	131 kg
Combustible	Madera seca (< 20% humedad) y briquetas de madera prensada
Potencia nominal	8,7 kW
Rendimiento energético	80,7 %
Emisión de CO	0,10 %
Temperatura de los humos	272 °C
Tiro mínimo	12,2 Pa
Caudal másico de humos	9,3 g/s
Volumen de calefacción aproximado	210 m³
Distancia a materiales combustibles	80 cm
Diámetro de salida de humos	150-153 mm
Longitud máxima de los troncos	50 cm
Material del cuerpo	Acero (4 + 2,5 mm)
Rejilla	Hierro fundido
Vidrio	Vitrocerámica resistente a 750 °C
Pintura	Resistente a 800 °C
Norma	EN 13240:2001 & A2:2004
Garantía	5 años en piezas defectuosas (excepto transporte)
Mantenimiento recomendado	Limpieza regular del vidrio y de los conductos de humos; revisión anual por un profesional

Preguntas frecuentes - Oval 1 PANADERO

¿Cómo encender la estufa Oval 1?

Coloque madera seca pequeña y ramitas formando un montículo con 1 o 2 pastillas de encendido debajo. Añada troncos partidos encima. Encienda las pastillas, cierre la puerta y abra el tiro al máximo. Una vez que el fuego esté bien encendido, ajuste la intensidad con el tiro de aire inferior.

¿Qué tipo de madera usar?

Use madera seca con un contenido de humedad inferior al 20 %. La madera húmeda (50-60 %) produce poco calor, mucho alquitrán y ensucia el aparato. También puede usar briquetas de madera prensada.

¿Cuáles son las distancias de seguridad con respecto a los materiales combustibles?

La distancia mínima a los materiales combustibles (muebles, cortinas, etc.) es de 80 cm. La estufa debe instalarse sobre un suelo no inflamable. Si no es el caso, una placa debe sobresalir 15 cm en los lados y 30 cm en la parte delantera.

¿Cómo mantener el vidrio de la estufa?

Limpie el vidrio regularmente con un limpiador especial para vidrios de estufa. No use nunca agua y nunca limpie el aparato en funcionamiento.

¿Qué hacer en caso de sobrecalentamiento?

Cierre el tiro de aire para reducir la intensidad del fuego. Si el problema persiste, cierre completamente la entrada de aire y contacte al fabricante.

¿Cómo vaciar el cajón de cenizas?

Vacíe el cajón regularmente sin esperar a que esté demasiado lleno para evitar dañar la rejilla. Atención, las cenizas pueden permanecer calientes hasta 24 horas después del uso.

¿Puedo usar la estufa con la puerta abierta?

No, la estufa no está diseñada para funcionar con la puerta abierta. Esto podría provocar un funcionamiento peligroso y una emisión de humo.

¿Cómo limpiar los conductos de humos?

Para acceder al conducto, desmonte una placa lateral de vermiculita levantándola ligeramente, luego retire el deflector. Después de la limpieza, vuelva a montar en orden inverso. Se recomienda llamar a un profesional al inicio de cada temporada.

¿Qué piezas no están cubiertas por la garantía?

La garantía no cubre el vidrio, la rejilla de hierro fundido, la vermiculita y las manijas (de puerta y de tiro). Los gastos de transporte corren por cuenta del cliente.

¿Cuál es la potencia nominal y el volumen de calefacción?

La potencia nominal es de 8,7 kW con un rendimiento del 80,7 %. El volumen de calefacción aproximado es de 210 m³. Para alcanzar esta potencia, recargue aproximadamente 2 kg de madera por hora.

MANUAL DE USUARIO Oval 1 PANADERO

INSTRUCCIONES DE UTILIZACIÓN Y DE MANTENIMIENTO ...... p. 13

La leña: una energía ecológica

La leña es una energía renovable que responde a los retos energéticos y medioambientales del siglo XXI.

A lo largo de su vida, un árbol crece gracias a la luz solar, el agua, las sales minerales y el CO2. Acumula de forma natural la energía del sol y nos da el oxígeno indispensable para la vida.

La cantidad de CO2 que se desprende durante la combustión de la leña no es superior a la que se emitiría por su descomposición natural. Por lo tanto estamos ante un tipo de energía que respeta el ciclo natural de millones de años. La combustión de la leña no aumenta el CO2 en el medioambiente, por lo que es una energía ecológica que no participa del efecto invernadero.

En nuestras estufas, la leña se quema limpiamente y no deja residuos. La ceniza de leña es una abono de alta calidad, rico en sales minerales. Al comprar una estufa de leña, usted está ayudando al medioambiente, tendrá una calefacción económica, y disfrutará de ese espectáculo de la llamas que ningún otro tipo de calefacción puede ofrecer.

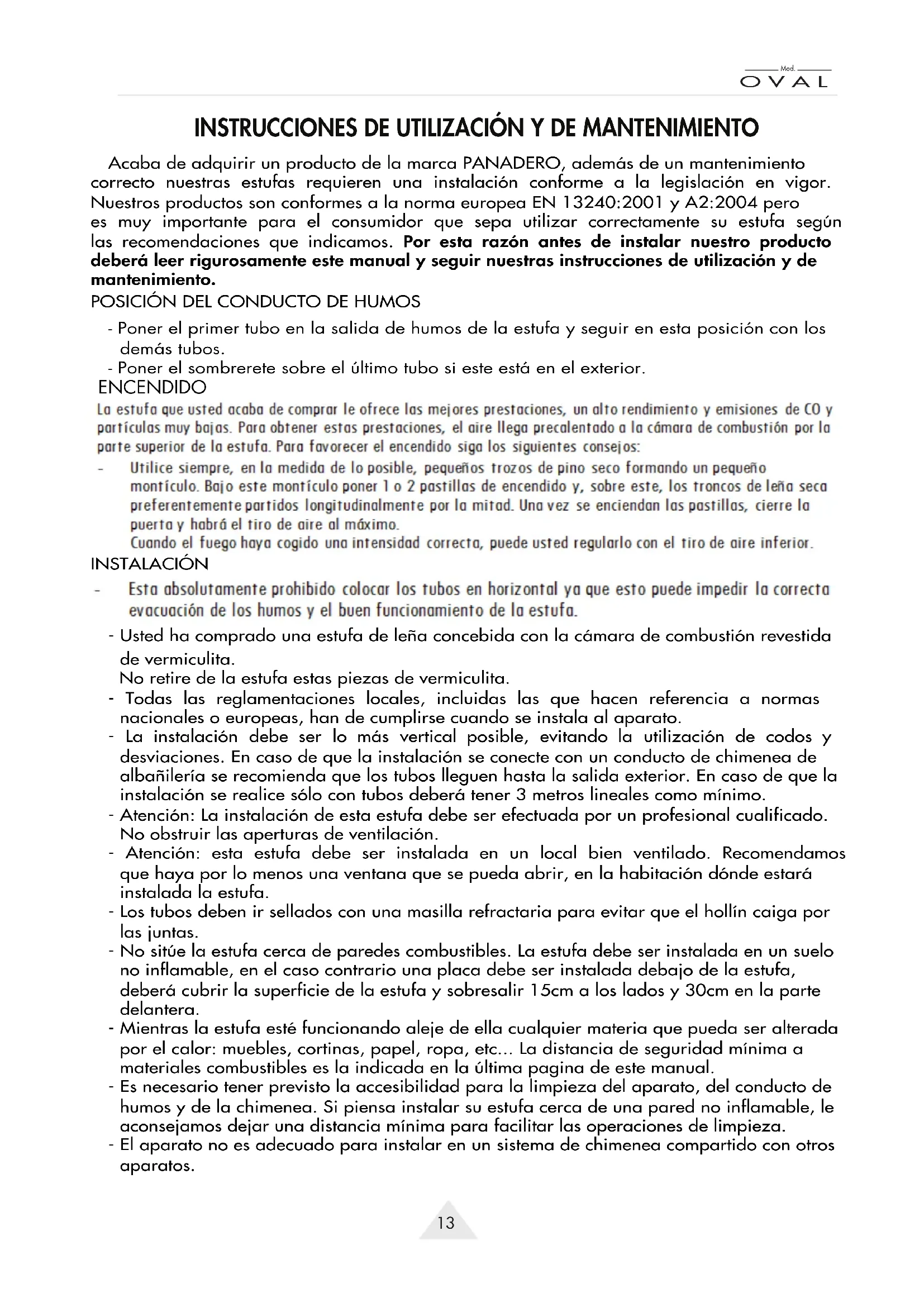

INSTRUCCIONES DE UTILIZACIÓN Y DE MANTENIMIENTO

Acaba de adquirir un producto de la marca PANADERO, además de un mantenimiento correcto nuestras estufas requieren una instalación conforme a la legislación en vigor. Nuestros productos son conformes a la norma europea EN 13240:2001 y A2:2004 pero es muy importante para el consumidor que sepa utilizar correctamente su estufa según las recomendaciones que indicamos. Por esta razón antes de instalar nuestro producto deberá leer rigurosamente este manual y seguir nuestras instrucciones de utilización y de mantenimiento.

POSICIÓN DEL CONDUCTO DE HUMOS

• Poner el primer tubo en la salida de humos de la estufa y seguir en esta posición con los demás tubos.
• Poner el sombrerete sobre el último tubo si este está en el exterior.

ENCENDIDO

La estufa que usted acaba de comprar le ofrece las mejores prestaciones, un alto rendimiento y emisiones de CO y partículas muy bajas. Para obtener estas prestaciones, el aire llega precalentado a la cámara de combustión por la parte superior de la estufa. Para favorecer el encendido siga los siguientes consejos:

- Utilice siempre, en la medida de lo posible, pequeños trozos de pino seco formando un pequeño montículo. Bajo este montículo poner 1 o 2 pastillas de encendido y, sobre este, los troncos de leña seca preferentemente partidos longitudinalmente por la mitad. Una vez se enciendan las pastillas, cierre la puerta y habrá el tiro de aire al máximo.

Cuando el fuego haya cogido una intensidad correcta, puede usted regularlo con el tiro de aire inferior.

INSTALACIÓN

- Esta absolutamente prohibido colocar los tubos en horizontal ya que esto puede impedir la correcta evacuación de los humos y el buen funcionamiento de la estufa.

- Usted ha comprado una estufa de leña concebida con la cámara de combustión revestida de vermiculita.

No retire de la estufa estas piezas de vermiculita.

- Todas las reglamentaciones locales, incluidas las que hacen referencia a normas nacionales o europeas, han de cumplirse cuando se instala al aparato.

- La instalación debe ser lo más vertical posible, evitando la utilización de codos y desviaciones. En caso de que la instalación se conecte con un conducto de chimenea de albañilería se recomienda que los tubos lleguen hasta la salida exterior. En caso de que la instalación se realice sólo con tubos deberá tener 3 metros lineales como mínimo.

- Atención: La instalación de esta estufa debe ser efectuada por un profesional cualificado. No obstruir las aperturas de ventilación.

- Atención: esta estufa debe ser instalada en un local bien ventilado. Recomendamos que haya por lo menos una ventana que se pueda abrir, en la habitación dónde estará instalada la estufa.

- Los tubos deben ir sellados con una masilla refractaria para evitar que el hollín caiga por las juntas.

- No sitúe la estufa cerca de paredes combustibles. La estufa debe ser instalada en un suelo no inflamable, en el caso contrario una placa debe ser instalada debajo de la estufa, deberá cubrir la superficie de la estufa y sobresalir 15cm a los lados y 30cm en la parte delantera.

- Mientras la estufa esté funcionando aleje de ella cualquier materia que pueda ser alterada por el calor: muebles, cortinas, papel, ropa, etc... La distancia de seguridad mínima a materiales combustibles es la indicada en la última pagina de este manual.

- Es necesario tener previsto la accesibilidad para la limpieza del aparato, del conducto de humos y de la chimenea. Si piensa instalar su estufa cerca de una pared no inflamable, le aconsejamos dejar una distancia mínima para facilitar las operaciones de limpieza.

- El aparato no es adecuado para instalar en un sistema de chimenea compartido con otros aparatos.

- El aparato debe instalarse en suelos que tengan una capacidad portante adecuada. Si la construcción ya existente no cumple este requisito previo, deben adoptarse las medidas adecuadas (por ejemplo, una placa de distribución de carga) para cumplirlo.

COMBUSTIBLE

• Utilice como combustible leña seca, procurando que no exceda de un 20% el grado de humedad. Tenga en cuenta que una leña con un 50% ó un 60% de humedad no calienta, tiene una combustión muy mala, crea mucho alquitrán, desprende un vapor de agua excesivo y produce sedimentos excesivos en el aparato, cristal y conducto de humos. También puede utilizar briquetas de leña prensada.
• Encienda el fuego con pastillas existentes para tal fin o con la ayuda de papel y leña menuda. No utilice jamás para el encendido alcohol o productos similares.
• No queme basuras domésticas, materias plásticas o productos grasos que contaminen el medioambiente y puedan provocar riesgos de incendios por obstrucción del conducto.

FUNCIONAMIENTO

• Durante los primeros encendidos es normal que se produzca humo. Esto se debe a que se queman ciertos componentes de la pintura anticalórica al mismo tiempo que se adhiere el pigmento a la propia estufa. Por ello se recomienda ventilar abundantemente la habitación hasta que esto desaparezca.
• La estufa no está hecha para funcionar con la puerta abierta.
• El aparato está pensado para trabajar de forma intermitente con intervalos de recarga de combustible.
• Para el proceso de encendido de la estufa se recomienda utilizar papel, pastillas de encendido y pequeños palitos de leña. Una vez que el fuego comience a funcionar, agregar en la primera carga dos palos de 2,5 a 3 Kg. de peso. En este proceso de encendido los tiros de aire de la estufa han de estar totalmente abiertos. Si fuese necesario también puede ayudarse, al comienzo, abriendo el cajón de las cenizas.
• Una vez que el fuego ha cobrado intensidad, cierre totalmente el cajón de cenizas (si lo ha abierto anteriormente) y regule la intensidad del fuego cerrando en mayor o menor medida los tiros de aire.
• Para conseguir la potencia nominal de esta estufa ha de colocar una cantidad de leña aproximada de 2,5 Kg. de peso (dos troncos de 1 Kg.) en intervalos de 1 hora. Los troncos los debe colocar en sentido horizontal ligeramente separados entre sí, para asegurar una correcta combustión. No se debe recargar el aparato hasta que no se haya consumido la carga anterior y sólo quede la reserva de brasas.
• Para lograr una combustión lenta debe regular la intensidad del fuego con los tiros de aire. Estos tendrán que quedarse siempre libre de bloqueo para permitir el suministro de aire de combustión.
• Es normal que después de los primeros encendidos las piezas de latón tomen un color cobrizo.
• Es normal que con el uso la junta de fibra de vidrio del cristal se deshaga. Aunque la estufa pueda funcionar sin esta junta, se recomienda que cada temporada se reponga.

• El cajón inferior sirve para retirar las cenizas. Vaciarlo a menudo sin esperar que se llene demasiado para evitar que se estropee la parrilla, tenga cuidado con la ceniza que hasta 24 horas después puede seguir estando caliente.

• No abra la puerta del aparato de forma brusca con el fin de evitar la salida de humos. No abra jamás la puerta de la estufa sin previamente abrir el tiro. Abra la puerta solo con el fin de recargar con el combustible adecuado.

• El cristal, las piezas de latón y el aparato en general pueden alcanzar temperaturas muy elevadas, cuidado con los riesgos de quemaduras. Para manipular dichas piezas, utilice el guante adjunto con la estufa.
• Mantener alejados a los niños para evitar quemaduras durante la utilización.
• Si el arranque plantea problemas (temporada intermedia, chimenea fría, etc.) se puede encender un fuego de llamada con papel arrugado, lo que facilita la puesta en marcha de la estufa.
• En el caso de sobrecalentamiento, cierre los tiros de aire para reducir la intensidad del fuego.
• En el caso de mal funcionamiento, cierre los tiros de aire y consulte al fabricante.
• Para obtener las mejores prestaciones del aparato, al comenzar el encendido, abra solamente el aire primario y una vez que el fuego este vivo (1 ó 2 minutos) cerrar la mayor parte del aire primario dejando solamente una muy pequeña apertura para dejar una combustión lenta.

MANTENIMIENTO

• Conviene limpiar periódicamente el cristal para evitar que los restos de hollín lo ennegrezcan. En el comercio existen limpiadores especiales para ello. No utilice nunca agua. No intente nunca limpiar su estufa en funcionamiento.
• También es importante limpiar periódicamente los conectores de humos del aparato y deberá comprobar la ausencia de bloqueo antes de volver a encender el aparato después de un periodo prolongado de parada. Cada principio de temporada es importante que un profesional realice un mantenimiento de su instalación.
• En caso de incendio en la chimenea, si puede, cierre los tiros de aire y contacte inmediatamente con las autoridades.
• Cualquier pieza de repuesto que necesite tiene que ser recomendada por nosotros.

GARANTÍA

Esta estufa es un producto de alta calidad, fabricada con gran esmero. Si, a pesar de ello, se produjera algún desperfecto, consulte primero con su distribuidor. Si él no puede solucionar el problema, se pondrá en contacto con nosotros y, si es necesario nos enviará la estufa. Nuestra empresa sustituye gratuitamente cualquier pieza defectuosa durante cinco años a partir de la fecha de compra. Los gastos de transporte, sin embargo, correrán por cuenta del cliente.

Puesto que este aparato ha sido testado por un laboratorio homologado NO están cubiertas por la garantía las siguientes piezas:

• Cristal
• Parrilla de fundición
• Vermiculita
• Herrajes

En el interior del embalaje, encontrará una ficha de control de calidad, rogamos la remiten al distribuidor en caso de reclamación.

MEDIDAS Y CARACTERISTICAS

• Alto 1048 mm
• Ancho 605 mm
• Fondo 490 mm
• Peso 131 Kg
• Puerta entrada leña .....355 x 400 mm
• Salida humos 150-153 mm
• Cuerpo en acero de 4+2.5 mm.
• Parrilla de hierro fundido
• Pintura anticalórica resistente a 800 °C
• Vidrio vitrocerámico 750 °C

• Troncos hasta 50 cm

• Potencia calorífica nominal..... 8.7 kW

• Rendimiento 80.7 %
• Emisión de CO 0.10 %
• Tiro en la chimenea para potencia nominal....12,2 Pa
• Caudal masico de los humos 9,3 g/s
• Temperatura de los humos 272°C
• Distancia mínima a materiales combustibles 80 cm
• Volumen de calefacción (aprox.) 210 m ^3

C€

EN 13240: 2001 & A2: 2004

HITO DE M CUEL PANADERO

P.I. CAMPOLLANO

AVENIDA 5º, 13-15

02007 ALBACETE -SPAIN

ESTUFA DE LEÑA OVAL 1S 18

ESTUFA INDEPENDIENTE PARA COMBUSTIBLE SOLIDO

CERTIFICATE N 39-11540-T-7

DECLARACION DE PRESTACIONES.... 18310

ORGANISMO NOTIFICADO 1015

Potencia nominal 8.7 kW

Rendimiento 80.7%

Emisión de CO en los productos de combustión 0.10%

Temperatura de los humos 272 °C

Distancia mínima a materiales combustibles 80 cm

Tipos de combustible...... Leña y briquetas

HIJO DE M GUEL PANADERO

P.I. CAMPOLLANO

AVENIDA 5 ^a , 13-15

02007 ALBACETE -SPAIN

HOUTKACHEL OVAL 1S 18

ONAFHANKELIJKE KACHEL VOOR VASTE BRANDSTOF

CERTIFICATE N 39-11540-T-7

PRESTATIEVERKLARING.... 18310

AANGEMELDE INSTANTIE 1015

Nominaal vermogen....8.7 kW

Rendement 80.7%

CO-emissie verbrandingsproducten 0.10%

HITO DE M GUEL PANADERO

P.I. CAMPOLLANO

AVENIDA 5 ^a , 13-15

02007 ALBACETE -SPAIN

SALAMANDRA DE LENHA OVAL 1S 18

SALAMANDRA INDEPENDENTE PARA COMBUSTÍVEL SÓLIDO CERTIFICATE N 39-11540-T-7

HITO DE M GUEL PANADERO

P. I. CAM POL LA NO AVENI DA 5º, 13-15 02007 ALBACETE -SPAIN

STUFA A LEGNA OVAL 1.STONE 18

STUFA INDIPENDENTE PER COMBUSTIBILE SOLIDO

CERTIFICATE N 39-11540-T-7

HITO DE MIGUEL PANADERO

P.I. CAMPOLLANO

AVENIDA 5 ^a , 13-15

02007 ALBACETE -SPAIN

KAMINOFEN OVAL 1 STONE.... 18

UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFE

CERTIFICATE N 39-11540-T-7

HILIO DE M GUEL PANADERO

P.I. CAMPOLLANΦ

AVEN ID A 5 ^a , 13 - 1 5

02007 ALBACETE -SPAIN
