Naxos - Padella PANADERO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna
Marca	Panadero
Modello	Naxos
Dimensioni (A x L x P)	695 x 640 x 400 mm
Peso	93 kg
Potenza nominale	6,7 kW
Rendimento energetico	80,7 %
Emissione di CO	0,10 %
Temperatura dei fumi	236 °C
Tiraggio minimo della canna fumaria	12 Pa
Portata massica dei fumi	8,5 g/s
Volume riscaldabile (circa)	240 m³
Distanza di sicurezza dai materiali combustibili	60 cm
Diametro uscita fumi	150-153 mm
Porta d'ingresso legna	465 x 260 mm
Corpo in acciaio	4 mm di spessore
Griglia in ghisa	Sì
Vernice resistente a	800 °C
Vetro vitroceramico	750 °C
Lunghezza massima dei ceppi	50 cm
Tipo di combustibile	Legna secca (umidità inferiore al 20%) e bricchette di legno pressato
Norma	EN 13240:2001 & A2:2004
Certificazione	CE, Ecodesign

Domande frequenti - Naxos PANADERO

Che tipo di combustibile consiglia per la stufa Naxos?

Utilizzare legna secca con un'umidità inferiore al 20% o bricchette di legno pressato. Evitare legna umida, rifiuti domestici, plastica e prodotti grassi.

Come installare correttamente la stufa Naxos?

L'installazione deve essere eseguita da un professionista qualificato. Posizionare la stufa su un pavimento non infiammabile, rispettare una distanza di sicurezza di almeno 60 cm dai materiali combustibili e garantire una ventilazione adeguata con una finestra apribile nella stanza.

Quali sono le distanze di sicurezza da rispettare?

La distanza minima dai materiali combustibili (mobili, tende, ecc.) è di 60 cm. La stufa deve essere installata su un pavimento non infiammabile, con una piastra che sporga di 15 cm sui lati e 30 cm davanti.

Come effettuare la prima accensione della stufa?

Durante la prima accensione, è normale che si sviluppi fumo. Aerare abbondantemente la stanza. Utilizzare carta, pastiglie di accensione e rametti. Aprire completamente le prese d'aria. Aggiungere quindi due pezzi di legna da 2 a 2,5 kg.

Come pulire il vetro della stufa?

Pulire il vetro quotidianamente con un detergente speciale per vetri di stufe. Non utilizzare mai acqua. Non pulire mai la stufa durante il funzionamento.

Cosa fare in caso di incendio della canna fumaria?

Se possibile, chiudere le prese d'aria per ridurre l'apporto di ossigeno e contattare immediatamente le autorità (vigili del fuoco).

Quali elementi non sono coperti dalla garanzia?

Non sono coperti: il vetro, la griglia in ghisa, la vermiculite, le maniglie (porta e tiraggio), nonché le deformazioni dovute a surriscaldamento dell'apparecchio.

Come regolare l'intensità del fuoco?

Regolare l'intensità chiudendo più o meno le prese d'aria. Per una combustione al minimo, chiudere parzialmente le entrate d'aria. Assicurarsi che le prese d'aria rimangano sempre libere per una buona circolazione.

Perché c'è fumo durante le prime accensioni?

È normale: la vernice anti-calore brucia e aderisce alla stufa. Aerare abbondantemente la stanza fino a quando il fumo scompare.

Quale manutenzione annuale è necessaria?

All'inizio di ogni stagione, far eseguire una manutenzione da un professionista. Pulire regolarmente i condotti dei fumi e assicurarsi dell'assenza di ostruzioni prima di riavviare dopo un lungo periodo di inattività.

MANUALE UTENTE Naxos PANADERO

ISTRUZIONI D'USO E MANUTENZIONE p.24

La lena: una energia ecologica

Il legno: un'energia ecologica

Il legno è una fonte d'energia rinnovabile che offre una soluzione alle sfide energetiche e ambientali del XXI secolo.

Un albero cresce grazie alla luce del sole, all'acqua, ai sali minerali e alla CO2. Accumula in modo naturale l'energia del sole e ci fornisce l'ossigeno indispensableile alla vita.

La quantità di CO2 che si produce durante la combustione del legno non è superiore a quella che libererebbe per scomposizione naturale. Pertanto ci troviamo in presenza di un tipo di energia che rispetto il ciclo naturale di milioni di anni. La combustione del legno non augenta il livello di CO2 presente nell'ambiente, quando si tratta di una fonte d'energia ecologica che non contribuisce all'effetto serra.

Nelle nostre stufe, la legna brucia in modo pulito e non lascia residui. La cenere del legno è un fertilizzante d'elevata qualità, ricco di sali minerali. Quando compra una stufa a legna, da una mano all'ambiente, ottiene un riscaldamento economico, e può godere dello spettacolo delle fiamme che nessun altro tipo di riscaldamento leouldo offrir.

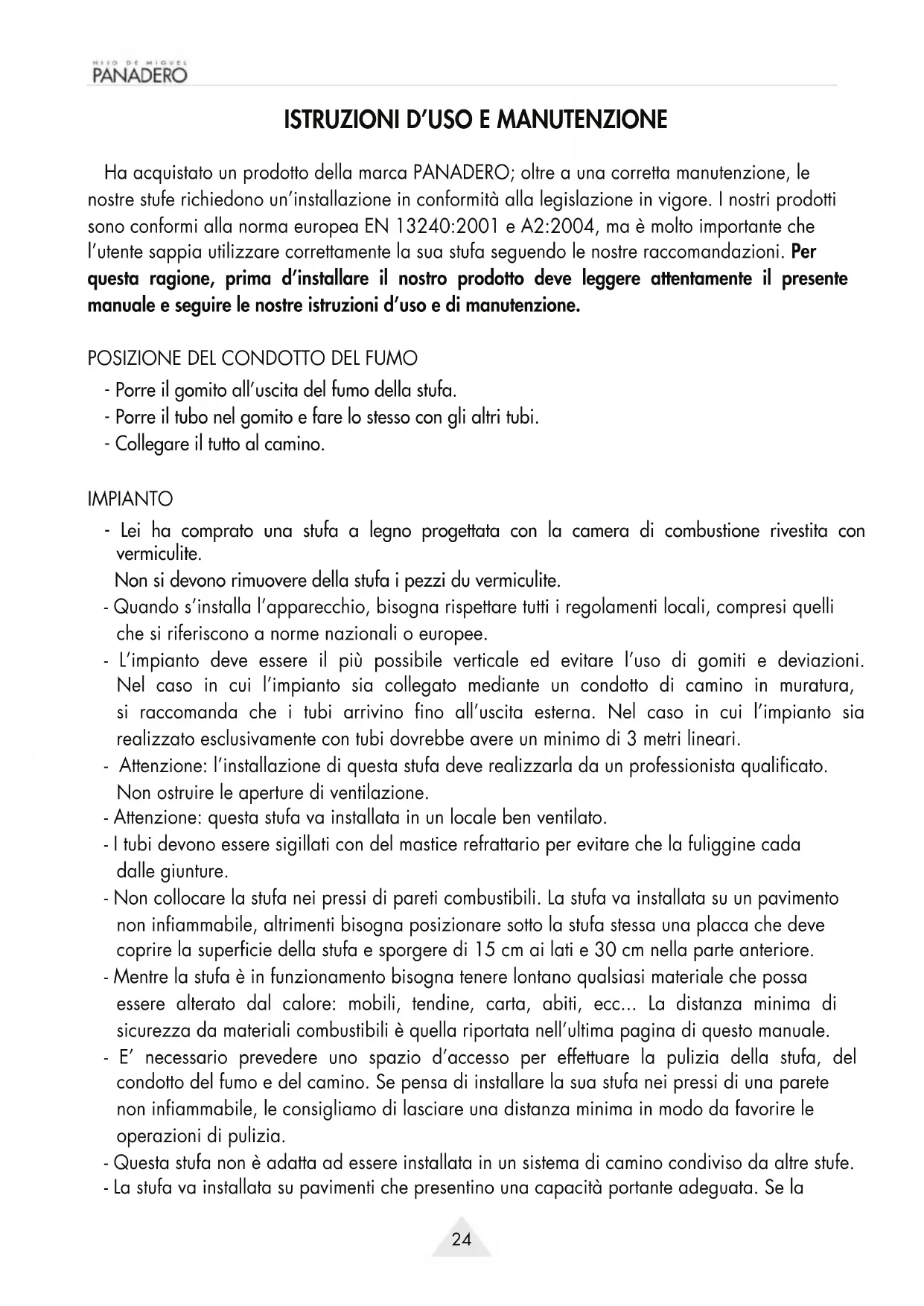

ISTRUZIONI D'USO E MANUTENZIONE

Ha acquistato un prodotto dellamarca PANADERO;oltre a una corretta manutenzione,le nostre stufe richiedono un'installazione in conformità alla legislazione in vigore.I nostri prodotti sono conformi alla norma europea EN 13240:2001 e A2:2004,ma è molto importante che I'utente sappia utilizzare correttamente la sua stufa seguendo le nostre raccomandazioni.Per questa ragione, prima d'installare il nostro prodotto deve leggere attendamente il presente manuale e seguire le nostre istruzioni d'uso e di manutenzione.

POSIZIONELCONDOTTODELFUMO

• Porre il gomito all'uscita del fumo della stufa.
• Porre il tubo nel gomito e fare lo stesso con gli altri tubi.
• Collegare il tutto al camino.

IMPIANTO

• Lei ha comprato una stufa a legno progettata con la camera di combustione rivestita con vermiculite.
  Non si devono rimuovere della stufi i pezzi du vermiculite.
• Quando s'installa l'apparecchio, bisogna rispetto tutti i regolamenti locali, compresi quelli che si riferiscono a norme nazionali o europee.
• L'impiano deve essere il più possibile verticale ed evitare l'uso di gomiti e deviazioni. Nel caso in cui l'impiano sia collegato mediante un condotto di camino in muratura, si raccomanda che i tubi arrivino fino all'uscita esterna. Nel caso in cui l'impiano sia realizzato esclusivamente con tubi dovrebbe avere un minimo di 3 metri lineari.
• Attenzione: l'installazione di questa stufa deve realizzarla da un professionista qualificato. Non ostruire le aperture di ventilazione.
• Attenzione: alla stufa va installata in un locale ben ventilato.
• I tubi devono essere sigillati con del mastice refrattario per evitare che la fuliggine cada dalle giunture.
• Non collocare la stufa nei pressi di pareti combustibili. La stufa va installata su un pavimento non infiammabile, altrimenti bisogna posizionale tanto la stufa stessa una placca che deve coprire la superficie della stufa e sporgere di 15 cm ai lati e 30 cm nella parte anteriore.
• Mentre la stufa è in funzionamento bisogna tenere lontano qualsiasi materiale che possa essere alterato dal calore: mobili, tendine, carta, abiti, ecc... La distanza minima di sicurezza da materiali combustibili è quella riportata nell'ultima pagina di quello manuale.
• E' necessario prevedere uno spazio d'accesso per effettuire la pulizia della stufa, del condotto del fumo e del camino. Se pensa di installare la sua stufa nei pressi di una parete non infiammabile, le consigliamo di lasciare una distanza minima in modo da favorire le operazioni di pulizia.
• Questa stufa non è adatta ad essere installata in un sistema di camino condiviso da altre stufe.
• La stufa va installata su pavimenti che presentino una capacité portante adequata. Se la

costruzione preesistente non rispetta quello requisito previo, bisogna adottare le misure adeguate (per esempio, una placca di distribuzione del carico) affinché lo rispetti.

COMBUSTIBLE

• Come combustibile bisogna usare legna secca, facendo in modo che non superi del 20% il livello d'umidità. E' necessario tener presente che della legna con un 50% o un 60% di umidità non riscalda, ha una pessima combustione, produce molto catrame, libera un'eccessiva quantità di vapore acqueo e forma eccessivi sedimenti nella stufa, sul cristallo e nel condotto del fumo. Si possono usare ancche delle bricchette di legno pressato.
• Accendere il fuoco con le apposite pastiglie o con l'aiuto di carta e legna fine. Non bisogna mai usare per accendere il fuoco alcol o prodotti simili.
• Non bruciari viti rifiuti domestici, materie plastiche o prodotti grassi che inquinano l'ambiente e possono provocare rischi d'incendi per ostruzione del condotto.

FUNZIONAMENTO

• Le prime volte che si accende è normale che venga prodotto del fumo. Ciò è dovuto al fatto che si bruciano certi componenti della vernice anticalore nelle il pigmento aderisce alla stufa stessa. Per tale ragione è raccomandabile ventilare abbondamente la stanza finché quello fenomeno sparisce.

• La stufa non è stata progettata per funzionare con lo sportello aperto.

• Il disposativo è pensato per lavorare in maniera intermittente con intervalli di ricarica di combustibile.
• Per quanto riguarda il processo d'accensione della stufa si raccomanda di usare carta, pastiglie combustibili e piccoli legnetti. Una volta che il fuoco inizia a prendere,aggiungere nel primo carico due bastoni da 2 a 2.5Kg di peso. In quello processo d'accensione il tiraggio d'aria della stufa deve essere completamente aperto. Se fosse necessario è possibile anche giutarsi all'inizio mediate l'aperatura del cassetto della cenere.
• Una volta che il fuoco è divertato intenso, chiudere completamente il cassetto dellacene (se è stato aperto in precedenza) e regolare l'intensità del fuoco chiudendo in maggiore o minore misura il tiraggio dell'aria.
• Per ottenere la potenza nominale di但这a stufa bisogna collocare una quantità di legna di circa 2.5Kg di peso (due tronchi di 1 Kg. o peu più) a intervalli di 1 ora. I tronchi vanno collocati in senso orizzontale leggermente separati tra loro, in modo da garantire una corretta combustione. Non si deve ricaricare il dispositivo finché non è stata consumata la leana precedente e sua rimasta solo la riserva di braci.
• Per ottenere una combustione lenta bisogna regolare l'intensità del fuco con il tiraggio dell'aria. Quest'ultimo deve essere sempre libero da intoppi per permettere l'entrata dell'aria per la combustione.
• E'normale che dopo le prime volte che si accende la stufa le parti di ottone assumano un colore ramato.
• E'normale che, con l'uso, si scretoli la guarnizione di fibra di vetro del cristallo. Benché la stufa possa funzionare perché quanta guarnizione, si raccomanda di sostituirla agli stagione.
• Il cassetto inferiore serve a togliere lacene. Svuotarlo con frequenza, alla attendere che si riempia troppo onde evitare che si rovini la griglia; prestare attenzione allacene che

puo essere ancorta calda fino a 24 ore sono che è stato spento il fuoco.

• Non aprire lo sportello del dispositivo in maniera brusca in modo da evitare la fuoriuscita di fumo. Non aprire mai lo sportello della stufa senza aver prima aperto il tiraggio. Aprire lo sportello solo allo scopo di ricaricare il combustibile adeguato.
• Il cristallo, i peszzi d'ottone e il dispositorio in genere possono raggiungere temperature molto elevate, fare quando attenzione a non bruciari. Per maneggiare queste parti, usare il quanto allegato alla stufa.
• Tenere i bambini lontani alla stufa nelle si usa per evitare che si brucino.
• Se sorgono problemi (stagione intermedia, camino freddo, ecc.) si cui accendere un fuoco di richiamo" con della carta appallottolata, che favorisce l'attivazione della stufa.
• Nel caso in cui si verificchi del surriscaldamento, chiudere il tiraggio dell'aria per ridurre l'intensità del fuoco.
• Nel caso in cui ci sera un cattivo funzionamento, chiudere il tiraggio dell'aria e rivolgersi al fabbricante.

MANUTENZIONE

• Conviene pulire periodicamente il cristallo per evitare che i resti di fuliggine lo anneriscano. Esistono in commercio degli strumenti di pulizia apposti. Non usare mai dell'acqua. Non cercare mai di pulire la stufa nelle stafonzionando.
• E'anche importante pulire periodicamente i condotti dei fumi, inoltre, bisogna verificare che non ci siano parti intasate prima di accendere di nuovo la stufa dopo un periodo prolongato d'inattività. All'inizio di agli stagione è importante che un technician professionista esegua una manutenzione dell'impianto.
• In caso d'incendio nel camino, se possibile, chiudere il tiraggio dell'aria e rivolgersi immediatamente alle autorità competenti.
• Qualsiasi pezzo di ricambio che sare necessario sostituire deve essere raccommando da moi.
• La treccia di fibra di vetro usata per le giunte si può deteriorare con il tempo. Se fosse il caso, si delve cambiare per un nastro nuovo.

GARANZIA

Questa stufa è un prodotto di elevata qualità, fabbricata con grande perizia. Nel caso in cui, ciò nonostante, si dovesse verificare quello difetto, deve rivolgersi prima al proprio distributore. Se quest'ultimo non è in grado di risolverve il problema, dovrà mettersi in contatto con nei, se necessario ci manderà la stufa. La nostra ditta sostituisce miglioramente qualsiasi pezzo difettoso per cinque e anni dalla data d'acquisto. Le spese di trasporto, tuttavia, verranno sostenable dal cliente.

Quando si origina all'interno della camera di combustione qualsiasi deformazione, esta è dovuta al surriscaldamento dell'apparecchio, pertanto la garanzia NON copre.

Dato che questo dispositivo è stato testato da un lavoratorio certificato non sono molto garanzia le seguenti peszzi:

Vetro
- Griglia
- Vermiculite
- Maniglie e cerniere

All'interno dell'imballaggio, si trovava una scheda di controllo qualità, la preghiamo di farla pervenire al distributore in caso di reclamo.

MISURE E CARATTERISTICHE

- Altezza	695 mm
- Larghezza	640 mm
- Profondità	400 mm
- Peso	93 Kg
- Portello inserimento legna	465 x 260 mm
- Diametro scarico fumi	150-153 mm
- Corpo in acciaio da 4 mm.
- Griglia di ghisa
- Vernice anticalore resistente a 800 °C
- Cristallo in vetroceramica 750 °C
- Lunghezza massima tronchi: 50 cm

- Potenza termica nominale	6,7 kW
- Rendimento	80,7 %
- Emissione di CO al 13% di O2	0.10 %
- Tiraggio nel camino per potenza nominale	12 Pa
- Portata massica del fumo	8.5 g/s
- Temperatura del fumo	236 °C
- Distanza minima da materiali infiammabili	60 cm
- Volume di riscaldamento (circa.)	240 m³

CE EN 13240: 2001 & A2: 2004	PANADERO P.I. CAMPOLLANO AVDA. 5° NORTE, 13-15 02007 ALBACETE -SPAIN
STUFA A LEGNA "NAXOS" 16 STUFA INDIPENDENTE PER COMBUSTIBLE SOLIDO CERTIFICATE N° TD 4636 ;TD 4636 P DICHIARAZIONE DI PRESTAZIONE 18450 ORGANISMO NOTIFICATO 1677
Potenza termica nominale 6.7 kW Rendimento 80,7% Emissione di CO al 13% di O2 0.10% Temperatura del fumo 236 °C Distanza da materiali infiammabili 60 cm Tipi di combustibile Legna e bricchette
