Tipo de produto	Fogão a lenha
Marca	Panadero
Modelo	Naxos
Dimensões (A x L x P)	695 x 640 x 400 mm
Peso	93 kg
Potência nominal	6,7 kW
Rendimento energético	80,7 %
Emissão de CO	0,10 %
Temperatura dos fumos	236 °C
Tiragem mínima da chaminé	12 Pa
Fluxo mássico de fumos	8,5 g/s
Volume de aquecimento (aprox.)	240 m³
Distância de segurança a materiais combustíveis	60 cm
Diâmetro de saída de fumo	150-153 mm
Porta de entrada de lenha	465 x 260 mm
Corpo em aço	4 mm de espessura
Grelha em ferro fundido	Sim
Pintura resistente a	800 °C
Vidro vitrocerâmico	750 °C
Comprimento máximo das toras	50 cm
Tipo de combustível	Lenha seca (teor de humidade <20 %) e briquetes de madeira prensada
Norma	EN 13240:2001 & A2:2004
Certificação	CE, Ecodesign

Perguntas frequentes - Naxos PANADERO

Que tipo de combustível recomenda para o fogão Naxos?

Utilize lenha seca com um teor de humidade inferior a 20% ou briquetes de madeira prensada. Evite madeiras húmidas, resíduos domésticos, plásticos e produtos gordurosos.

Como instalar corretamente o fogão Naxos?

A instalação deve ser realizada por um profissional qualificado. Coloque o fogão num piso não inflamável, respeite uma distância de segurança de pelo menos 60 cm de materiais combustíveis, e assegure uma ventilação adequada com uma janela que possa ser aberta no compartimento.

Quais são as distâncias de segurança a respeitar?

A distância mínima em relação a materiais combustíveis (móveis, cortinas, etc.) é de 60 cm. O fogão deve ser instalado num piso não inflamável, com uma placa que se estenda 15 cm nas laterais e 30 cm à frente.

Como realizar a primeira ignição do fogão?

Durante a primeira ignição, é normal que saia fumo. Areje abundantemente o compartimento. Use papel, pastilhas de ignição e gravetos. Abra completamente as entradas de ar. Adicione em seguida dois pedaços de madeira de 2 a 2,5 kg.

Como limpar o vidro do fogão?

Limpe o vidro diariamente com um produto de limpeza especial para vidros de fogão. Nunca use água. Nunca limpe o fogão em funcionamento.

O que fazer em caso de incêndio na chaminé?

Se possível, feche as entradas de ar para reduzir o fornecimento de oxigénio e contacte imediatamente as autoridades (bombeiros).

Quais elementos não são cobertos pela garantia?

Não são cobertos: o vidro, a grelha em ferro fundido, a vermiculite, as pegas (porta e tiragem), bem como deformações devidas a sobreaquecimento do aparelho.

Como regular a intensidade do fogo?

Regule a intensidade fechando mais ou menos as entradas de ar. Para uma combustão lenta, feche parcialmente as entradas de ar. Certifique-se de que as entradas de ar permanecem sempre livres para uma boa circulação.

Por que há fumo durante as primeiras ignições?

É normal: a tinta anticolorífica queima e adere ao fogão. Areje abundantemente o compartimento até que o fumo desapareça.

Qual a manutenção anual necessária?

No início de cada estação, mande realizar uma manutenção por um profissional. Limpe regularmente os condutos de fumo e certifique-se de que não há bloqueios antes de religar após um longo período de inatividade.

MANUAL DE UTILIZADOR Naxos PANADERO

A lenha: uma energia ecologica

A lenha é uma energia renovavei que responde às exigências energeticas e de meio-ambiente do século XXI.

Ao longo da sua vida, uma arvore cresce gratas à luz solar, a agua, aos sais minerais e ao CO2. Accumula, de forma natural, a energia do sol e dá-nos o oxigenio indispensable para a vida.

A quantidade de CO2 que se liberta durante a combustao da lenha não é superior à que se emitira atraves das sua decomposicao natural. Portanto, estamos perante um tipo de energia que respeita o ciclo natural de milhães de anos. A combustao da lenha não augente o CO2 no meio-ambiente, pelo que é uma energia ecologica que não contribui para o efeito de estufa.

Nas nossas salamandras a lenha queima-se de forma limpa, sem deixar residuos. A cinza da lenha é um adubo de alta qualidade, rico em sais minerais. Ao comprar uma salamandra de lenha está a ajudar o meio-ambiente, tera um aquecidoamento econômico e desfrutará do expectáculo das chamas que nenhum除外 tipo de aquecidoamento pode.Oferecer.

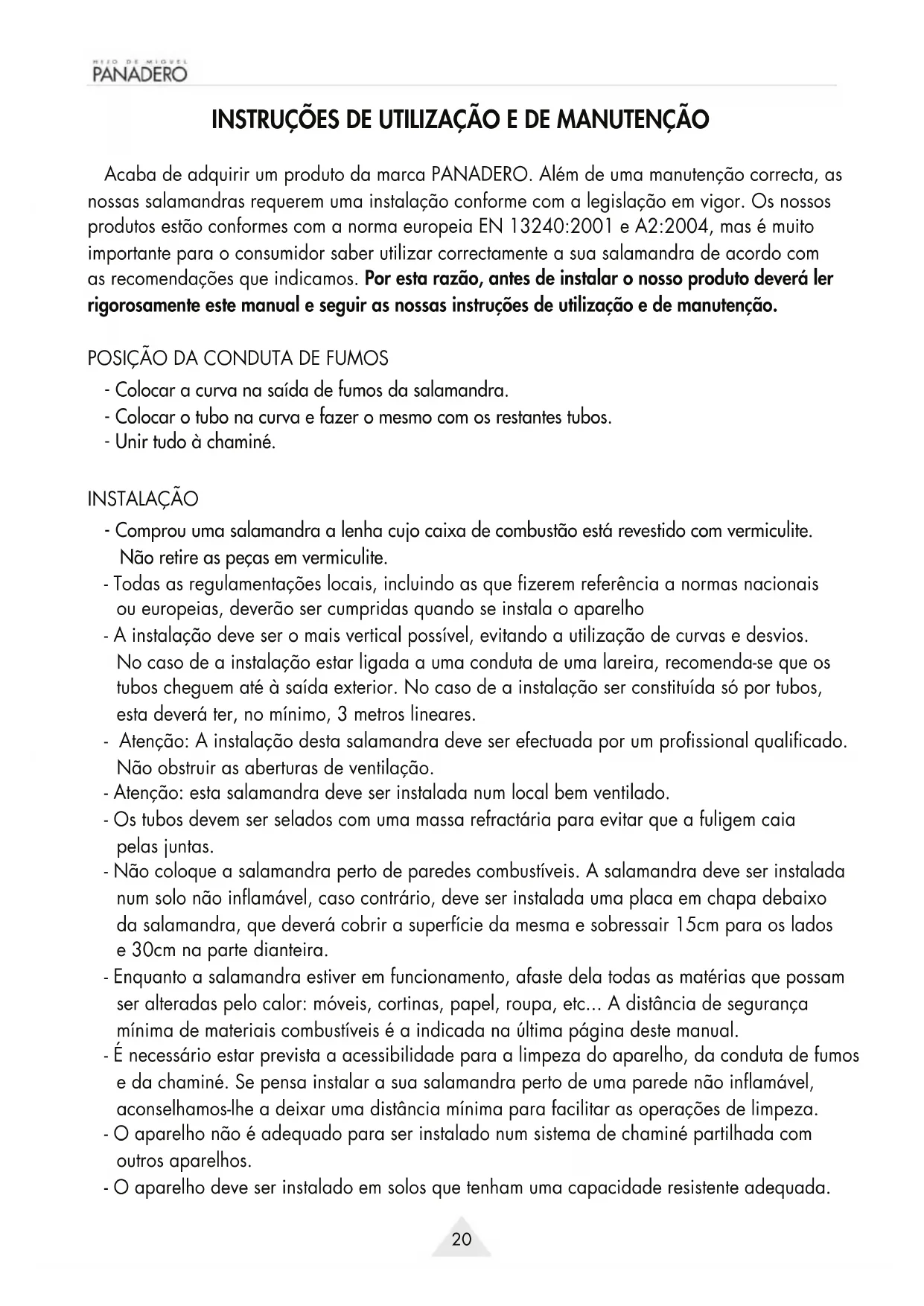

Acaba de adquirir um produto da marca PANADERO. Além de uma manutenção correcta, as{nossas salamandras requirem uma instalação conforme com a legisção em vigor. Os)nossos produits está conformes com a norma europeia EN 13240:2001 e A2:2004, mas é muitoimportante para o consumidor saber utilizes correctamente a sua salamandra de acordo comas recomendaoes que indicamos. Por esta razão, antes de instalar o mesmo produto deverá lerrigorosamente este manual e seguir as{nossas instruções deutilização e de manutenção.

POSICAO DA CONDUTA DE FUMOS

• Colocar a curva na saida de fimos da salamandra.
• Colocar o tubo na curva e fazer o mesmo com os restantes tubos.
• Unir todo à chamé.

INSTALACAO

• Comprou uma salamandra a lenhaçu caixa de combustão está revestido com vermiculite. Não retire as peças em vermiculite.
• Todas as regulamenteções locais, incluindo as que fazerem referencia a normasVNzonais ou europeias, deverao ser cumpridas quando se instala o aparelho
• A instalação deve ser o mais vertical possível, evitando a utilização de curvas e desvios. No caso de a instalação estar ligada a uma conduça de uma lareira, recomenda-se que os tubos chequem às saís exterior. No caso de a instalação ser constituída às por tubos, estadeerá ter, no minimo, 3 metros lineares.
• Atença: A instalação这其中 salamandra deve ser efetuada por um profissional qualificado. Não obstrui as aberturas de ventilação.
• Atença: esta salamandra deve ser instalada num local bem ventilado.
• Os tubos devem ser selados com uma massa refractaria para fazer que a fuligem caia pelas juntas.
• Não coloque a salamandra perto de paredes combustíveis. A salamandra deve ser instalada num solo não inflamável, caso contrário, deve ser instalada uma placá em chapa debaixo da salamandra, que deverá cobrir a superficie da mesma e sobressair 15cm para os lados e 30cm na parte dianteira.
• Enquanto a salamandra estiver em funciona, afaste dela todas as materias que possam ser alteradas pelo calor: moveris, cortinas, papel, roupa, etc... A distencia de segurarminima de materiais combustíveis é a indicaça na ultima pagea deste manual.
• É necessário estar prevista a acessibilidade para a limpeza do aparelho, da conduita de fumos e da chaméne. Se pensa instalar a sua salamandra perto de uma parede não inflamável, aconselhamos-lhe a deleiar uma distância minima para facilitar as operações de limpeza.
• O aparelho não é adequado para ser instalado num sistemas de chamíne partilhada com outros aparelhos.
• O aparelho deve ser instalado em solos que tenham uma capacidade resistente adequada.

Se a construcao ja existente nao@cumpre estre requisito previo,devem ser adoptadas as medidas adequadas (por example,uma plac de distribuiao de cargo) para cmpri-lo. COMBUSTIVEL

• Utilize como combustivel lenha seca, procurando que a mesma não exceeda um grau de humidade de 20% . Tenha em conta que lenha com 50% ou 60% de humidade não aquece, tem uma combustão muito má,cria muito alcatrão,liberta vapor de agua excessivo e produz sedimentos excessivos no aparelho,vidro e conduita de fumos. Temém pode'utilizar briquetes de lenha prensada.
• Acenda o lume com pastilhas existentes para esta finalidade ou com a ajuda de papel ePEGueiros paus de madeira. Nunca utilize para acender alcool ou produits similares.
• Não queime resíduos dométricos, matérias plácicas ou produits com gordura que contaminem o meio-ambiente e possam provocar risco de incêndios por obstruição da conduita.

FUNCTIONAMENTO

• Durante as primeiras vezes que acende o lume é normal que se produza fumo. Isto delve-se ao facto de se queimaremCERTOS componentes da pintura anti-calorica,ao mesmo tempo que o pigmento adere àpropria salamandra.Por isso,recomenda-se aventilação abundante da sala até que tal desapareça.
• A salamandra não foi feita para funciona com a porta aberta.
• O aparecido foi pensado para trabajo de forma intermitente, com intervalos de recarga de combustível.
• Para por a salamandra em functiomento, recomenda-se a utilizaçao de papel, pastilhas e ripas de madeira. Uma vez que o fogo comece a surgir, delve-se introduzir no primeiro corregamento dois troncos de 2 a 2.5Kg de peso. Neste processo, as saidas de ar da salamandra tem de estar totalmente abertas. Se for necessario, tambem pode ajudar, ao inico,Abrir a gaveta das cinzas.
• Uma vez que o lume tenha adquirido intensidade, feche totalmente a gaveta das cinzas (se fos aberta anteriormente) e regule a intensidade do lume fechando em maior ou menor medida as saidas de ar.
• Para encontrar a potência nominal这其中 salamandra deve colocar uma quantidade de lenha aproximada de 2.5Kg . de peso (doistroncos de pouco mais de 1Kg .) em intervalos de 1 hora. Deve colocar os troncos em sentido horizontal, ligeiramente separados entre si, para assegurar uma correctacombustao. Não se deve recarregar o aparelho até que não se tenha consumido a cargo anterior e é sole restae Reserve debrasas.
• Para encontrar uma combustão lenta, deve regular a intensidade do lume com as saidas de ar. Estas terao de estar sempre desbloqueadas para permitir o fornecimento de ar para a combustão.
• É normal que depuis das primeiras vezes em que se acendeu a salamandra as peças de latao adaquiram uma cor acobreada.
• É normal que com o uso a junta de fibra de vidro, do vidro, se desfaça. Apasar de a salamandra poder funciona sem esta junta, recomenda-se que a mesma sera substituía periodically.
• A gaveta inferior serve para retirar as cinzas. Esvazie-a frequentemente, sem esperar que se

encha demasiado, para evitar que se danifique a grelha. Tenha cuidado com a cinza que até 24 horas(before os meados de um dia), como o tempo passou.

• Não abra a porta do aparecido de forma brusca com o fim de fazer a saída de fumo. Nunca abra a porta da salamandra sem previamente Abrir a saída de ar. Abra a porta so com o fim de recarregar com o combustível adequado.
• Ovidro, as peças de latão e o aparecido em geral podem alcancar temperatas muito elevadas,cioado com os ricos de queimaduras. Para Manipular tais peças,utilize a luva junta com a salamandra.
• Manter afastadas as crianças para evaporar queimaduras durante a utilização.
• Se o arranque apareça problemas (temporada intermedia, chamé fria, etc.) pode ser acender o lume de chamada com papel amachucado, o que facilita o inicio do funcimento da salamandra.
• No caso de sobreaquecido, feche as saidas de ar para reduzir a intensidade do lume.
• No caso de mau funciona, feche as saidas de ar e consulte o fabricante.

MANUTENÇAO

• Convém limpar periodicamente o vidro para fazer que os restos de fuligem o escureçam. No commercio existem produits de limpeza especialis para isso. Não utilize nuncaágua. Nunca tente limpar a sua salamandra quando estiver em funcimento.
• Não é importante limpar periodicamente as ligações de conduitas de fumo do aparelho edeerácomprovar a ausência de obstruaçao antes de voltar a acender o aparelho, depos de um periodoprolongado sem funcionar.Em cada iniciode temporada é importante que um profissional realizeuma manutençãoa sua instalação.
• Em caso de incério na chamé, se puder, feche as saidas de ar e contacte imeditamente as autoridades.

• Qualquer peça sobresselente que necessite tem de ser recomendada por nos.

• A fibra de vidro usados nas articulações é lem sofrer degrada ao longo do tempo. Se este for o caso, quando isso ocorrer, você deve substitui-lo com uma nova fibra de vidrio GARANTIA

Esta salamandra é um produit de alta calidad, fabricada com grande esmero. Se, apesar disso, surgir algo germ defeito, consulte primeiro o seu distribuidor. Se ele não puderSolutionar o problema, entre em contacto connosco e, se necessario, envie-nos a salamandra. A)nossa Empresa substitui gratamente qualquer pena defeituosa durante cinco anos a partir da data da compra. Os gastos de transporte, contudo, estao por conta do cliente.

Se qualquer deformação ocorre no interior da-camera de combustão, isto é devido ao sobreaqueamento do dispositivo e, portanto, Não coberto pela garantia.

Uma vez que este dispositivo foi testado por um laboratories certificate não são cobertos pela garantia os seguntei componentes:

Crystal
- Grill Fundação
- Vermiculite
- Hardware

No interior da embalagem, encontrará uma ficha de controle da qualidade. Solicamos que a remeta ao distribuidor em caso de reclamação.

MEDIDASE CHARACTERISTICAS

- Altura 695 mm - Largura 640 mm - Profundidade 400 mm - Peso 93 Kg - Porta entrada lenha 465 x 260 mm - Saía fumos 150-153 mm - Corpo em aço de 4 mm. - Greha de ferro fundido - Pintura anti-calórica resistente a 800 °C - Vidro vitrocerámico 750 °C - Troncos àsé 50 cm

- Potência calórica nominal	6,7 kW
- Rendimento	80,7 %
- Emissão de CO	0.10 %
- Saía na chamé para potência nominal	12 Pa
- Caudal em massa de fumos	8.5 g/s
- Temperatura dos fumos	236 °C
- Distança minima de materiais combustíveis	60 cm
- Volume de aquecido (aprox.) m³	240 m³

CE EN 13240: 2001 & A2: 2004	PANADERO P.I. CAMPOLLANO AVDA. 5° NORTE, 13-15 02007 ALBACETE -SPAIN
SALAMANDRA DE LENHANAXOS"..........16 SALAMANDRA INDEPENDENTE PARA COMBUSTIVÉL SÓLIDO CERTIFICATE N° TD 4636; TD 4636 P DECLARATION DE DESEMPENHO..........18450 ORGANISMO NOTIFICADO..........1677
Potência nominal..........6.7 kW Rendimento..........80,7% Emissão de CO nos produits de combustão..........0.10% Temperatura dos fumes..........236 °C Distancia minima de materiais combustíveis 60 cm Tipos de combustível..........Lenha e briquetes
