Kirin V1 - Vélo électrique Kugoo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo électrique pliable
Marque et modèle	Kugoo Kirin V1
Matériau du cadre	Métaux (acier ou aluminium)
Dimensions déplié	1170 x 500 x 990 mm
Dimensions plié	1170 x 200 x 720 mm
Poids net	18 kg
Charge maximale	120 kg
Vitesse maximale	45 km/h (variable selon conditions)
Autonomie (mode électrique pur)	25 ± 3 km
Autonomie (mode assistance)	45 km
Taille du moteur	14 pouces (moyeu)
Puissance nominale du moteur	400 W
Tension de la batterie	48 V
Capacité de la batterie	7,5 Ah
Temps de charge	6 heures
BMS (Battery Management System)	Oui
Type de freins	Freins à disque avant et arrière
Éclairage avant	Lampe avant (commutable)
Indice d'étanchéité	IP54
Température de fonctionnement	-20 °C à 65 °C
Température de charge	0 °C à 45 °C
Âge recommandé	16 à 45 ans
Fonctionnalités supplémentaires	Mode croisière, application mobile, pliage rapide
Accessoires inclus	Pédales, chargeur, clés hexagonales, garde-boue, siège enfant (selon version)
Entretien	Vérifier pneus (35-45 psi), freins, chaîne ; stocker au sec

FOIRE AUX QUESTIONS - Kirin V1 Kugoo

Comment plier et déplier le Kugoo Kirin V1 ?

Pour plier, actionnez le fermoir déployant vertical et rabattez le cadre. Pour déplier, relevez le cadre et verrouillez le fermoir. Assurez-vous que les sécurités sont bien enclenchées avant utilisation.

Quelle est la vitesse maximale et comment l'atteindre ?

La vitesse maximale est de 45 km/h. Elle dépend du poids, de l'état de la batterie, de la pression des pneus et du terrain. Accélérez progressivement pour éviter les à-coups.

Comment charger la batterie correctement ?

Branchez d'abord le chargeur sur la batterie, puis sur une prise secteur (AC 100-240V). Le temps de charge est de 6 heures. Lorsque le voyant passe du rouge au vert, débranchez d'abord la prise secteur, puis la batterie. Ne chargez pas plus de 6 heures.

Quels sont les modes de conduite disponibles ?

Le vélo est en mode assistance par défaut (pédalage assisté). Vous pouvez passer en mode électrique pur (sans pédalage) via la commande. Utilisez la poignée d'accélérateur pour activer le moteur.

Comment entretenir les freins à disque ?

Vérifiez régulièrement l'usure des plaquettes et le serrage des câbles. Si les freins sont lâches, utilisez la clé hexagonale pour ajuster le câble. Ne graissez jamais les disques ou les plaquettes.

Quelle pression de pneus est recommandée ?

La pression recommandée est de 35 à 45 psi (2,4 à 3,1 bars). Une pression insuffisante réduit l'autonomie et la vitesse maximale. Vérifiez avant chaque sortie.

Le Kugoo Kirin V1 est-il étanche ?

Oui, il possède un indice IP54, ce qui le protège contre les éclaboussures et la poussière. Cependant, évitez de rouler sous une forte pluie et ne plongez jamais le vélo dans l'eau.

Puis-je utiliser le vélo la nuit ?

Oui, la lampe avant est incluse et peut être allumée en maintenant le bouton sous le compteur pendant 3 à 5 secondes. Portez également un éclairage arrière pour être visible.

Comment assembler les pédales ?

Vissez chaque pédale dans le sens horaire sur la manivelle correspondante. Utilisez la clé hexagonale fournie pour bien serrer. La pédale gauche a un filetage inversé (sens antihoraire) sur certains modèles, vérifiez le marquage.

Quelle est la période de garantie et les conditions ?

La garantie est indiquée sur la carte de garantie fournie. Elle couvre les défauts de fabrication. Les dommages causés par une mauvaise utilisation, une charge inappropriée ou des modifications ne sont pas couverts. Conservez la preuve d'achat.

MODE D'EMPLOI Kirin V1 Kugoo

1. Levier de vitesse
2. Tableau de bord
3. Poignée de frein
4. Guidon
5. Bouton d'alimentation
6. Tuyau vertical
7. Fermoir déployant vertical
8. Boucle de sécurité
9. Lampe avant
10. Tube de tête
    11.Fourche avant
11. Pneu
12. Moyeu de roue
13. Disque de frein
14. Frein à disque
15. Garde-boue avant
16. Cadre
17. Pédale
18. Compartiment à batterie
19. Manivelle
20. Roue de chaîne
    22.Chaîne
21. Béquille
    24.Garde-boue arrière
    25 Tube de siège
    26 Siège

Remarque: Certains détails de votre vélo pourraient différer légèrement de ceux indiqués sur l'image ci-dessus en raison de la mise à jour de notre produit. Cela n'affectera pas l'utilisation. LISTE DES ACCESSOIRES

Pédale*2 Clé hexagonale intérieure *1 Garde-boue*1 Sièged'enfant*1
Chargeur*1 Clé à fourche simple 15mm*1
Manuel d'instructions *1
Carte de garantie *1

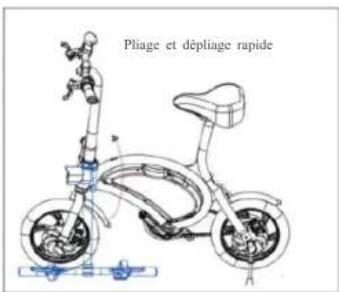

Pliage et dépliage rapide

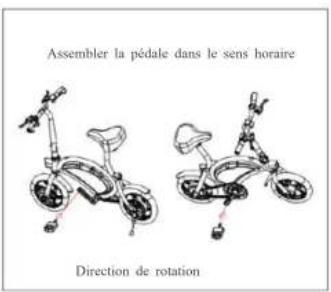

Assembler la pédale dans le sens horaire Direction de rotation

FONCTION

1. Assemblage: Après le déballage, desserrez le guidon pour le déverrouillage rapide, ajustez la poignée horizontale dans la bonne direction, verrouillez la poignée horizontale et maintenez doucement le levier de frein plusieurs fois, ajustez les lignes de frein dans les meilleures conditions.

2. Marche / Arrêt: Appuyez sur le bouton d'interrupteur sur le guidon gauche pour activer le vélo électrique, et le tableau de bord s'allumera; Appuyez à nouveau sur le bouton d'interrupteur pour désactiver le vélo électrique.

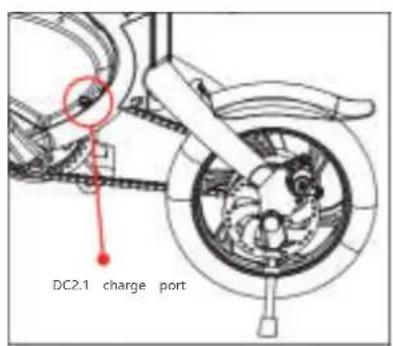

3. Charge: Connectez une extrémité du chargeur à la prise d'alimentation électrique, puis l'autre extrémité au vélo électrique. Lorsque le voyant du chargeur passe du vert au rouge, il indique une charge complète.

4. État de la batterie: Après le démarrage, le tableau de bord s'allume et la puissance restante s'affiche avec quatre grilles correspondant au niveau de puissance restante: haut, moyen et faible.

5. Freinage: Lorsque vous utilisez le frein à disque, vous ne pouvez pas accélérer le vélo avant le desserrement complet.

6. Lampe avant: La lampe avant peut être contrôlée manuellement. Appuyez sur le bouton de commande sous le 3 à 5 secondes compteur pour allumer / éteindre la lumière.

7. Démarrage à vitesse zéro: lorsque le vélo électrique est en mode veille, vous pouvez l'accélérer via la barre de vitesse.

8. Accélérer: Veuillez accélérer lentement le vélo électrique. Ne pas tourner trop fort la barre d'accélérateur pour éviter une rupture.

9. Mode électrique et mode d'assistance: Le vélo électrique est en mode d'assistance par défaut avec une seule vitesse disponible. Vous pouvez passer au mode électrique.

Tableau de bord Bouton d'interrupteur Bouton Croisière

PARAMÈTRES

Taille	Matériaux Métaux
	Taille pliante 1170*200*720mm
	Taille après le relâchement 1170*500*990mm
	Hauteur de la pédale 120mm
	Taille du moyeu 14 pouces
	Taille du paquet 1190*220*625mm
	Couleur Noir
Performance	Poids 18kg
	Charge max 120kg
	Vitesse de conduite 40km/h
	Vitesse maximale 45km/h
	Kilométrage (pur électrique) 25±3km
	Assistant-kilométrage 45km
	Montée 15 degrés
	Température	-10~45°C
	Imperméabilité	IP54
Standards	Batterie	7.5Ah
	Puissance nominale	400W
	Tension nominale	48V
	Tension de charge	DC 54.6V
	Tension d'entrée	AC 100~240V
	BMS	Oui
	Durée de charge 6H
Caractéristiques	App	Oui
	Lumière	Oui/ Lampe avant
	Croisière	Oui
	Mode de freinage	Freins à disque avant et arrière

Remarque: beaucoup de facteurs pourraient affecter la vitesse maximale, par exemple, la puissance, la charge, la pression des pneus, les conditions routières, la chaîne, le degré de lubrification, etc. Le kilométrage a été mesuré sur la base de la température 25 °C, de la charge de 60 kg, de la vitesse de 15 - 20 km / h, de la route lisse et dure, et de la batterie pleine à la batterie épuisée. La vitesse maximale est également soumise à d'autres facteurs, tels que les habitudes de conduite, la température, la charge, la pression des pneus, les conditions routières, etc.

Attention

Veuillez charger cet appareil entre 0 °C et 45 °C, roulez dans un environnement entre -20 °C et 65 °C, gardez la batterie sèche. Ne pas placer la batterie dans un liquide acide et alcalin. Ne pas l'exposer à la pluie, au feu et à la chaleur. Ne pas mélanger les polarités positive et négative de la batterie. Ne pas endommager la batterie, ne pas désassembler la batterie, ne pas utiliser un mauvais adaptateur. Ne pas charger la batterie pendant plus de 6 heures et ne pas la charger à une source d'alimentation supérieure à 2A.

Lorsque ce produit n'est pas utilisé pendant une longue période, veuillez mettre la batterie dans un endroit sec et frais et la charger pendant 2 heures tous les 2 mois. Respectez les instructions, sinon l'utilisateur sera responsable de la conséquence.

Lors de la charge, veuillez faire attention au type et à la tension de la batterie et placer la batterie à l'air libre. Ne pas la placer sous un soleil brillant et dans un espace clos.

Lors de la charge, placez d'abord la batterie, puis branchez la batterie dans une source d'alimentation électrique; Après la charge finie, coupez l'alimentation électrique puis retirez la fiche de la batterie. Lorsque le voyant vert s'allume, coupez l'alimentation électrique. Ne branchez pas la batterie lorsqu'elle n'est pas en charge.

Lors de la charge, si le voyant lumineux tourne mal ou si une odeur étrange apparaît ou si le chargeur est trop chaud, veuillez arrêter immédiatement la charge, puis vérifiez et réparez ou remplacez le chargeur. Lors de l'utilisation ou du stockage du chargeur, si quelque chose pénètre dans le chargeur, surtout l'eau ou d'autres fluides, n'utilisez plus le chargeur. Ne pas désassembler le chargeur vous-même.

Veuillez vérifier le frein avant de rouler.

Veuillez d'abord freiner la roue arrière.

Faites attention à la raideur du frein, utilisez la clé hexagonale lorsque le frein est lâche.

Par temps pluvieux ou neigeux, il faut une distance de freinage plus longue.

Âge approprié: 16-45 ans.

Conduite à vélo

Veuillez lire d'abord les instructions pour comprendre les performances du produit en premier.

Ne le prêtez pas à quelqu'un qui n'est pas familier avec ce produit.

Portez un casque lorsque vous roulez à vélo. Respectez les règles de la circulation et ne roulez pas sur la route des voitures

En descente ou sur une route glissante, la vitesse doit être inférieure à 15 km / h.

Examiner le pneu avant de rouler, la pression du pneu doit être de 35 à 45 psi.

N'impactez pas trop le moteur, gardez l'axe lisse.

Ne surchargez pas (la charge maximale est de 120 kg).

Veuillez faire attention à l'ajout de distance par temps pluvieux ou neigeux.

Il est interdit de rouler à vélo avec une seule main.

Maintenance

Les roues avant et arrière du vélo électrique doivent se trouver au centre du cadre.

Mettez le vélo électrique en place après avoir roulé dans un endroit frais et sec.

Vérifiez régulièrement le moteur et le frein, n'injectez pas d'huile sur le frein.

Vérifiez le vélo électrique, les vis et les accessoires à réparer. Réparez-les si nécessaire.

Vérifiez si le pneu est percé et fuit. Si oui, veuillez contacter un technicien qualifié pour la réparation et le remplacement.

Avis de responsabilité

Tous les droits d'auteur sur le modèle, le type et les informations relatives au produit et les droits d'explication sont réservés au fabricant.

Ce manuel d'instructions convient aux modèles indiqués.

Tout changement ou remplacement d'une partie du vélo électrique ne sera pas informé à nouveau.

Veuillez lire et respecter les instructions, sinon l'utilisateur sera responsable des dommages.
