Tipo di prodotto	Bicicletta elettrica pieghevole
Marca e modello	Kugoo Kirin V1
Materiale del telaio	Metalli (acciaio o alluminio)
Dimensioni aperto	1170 x 500 x 990 mm
Dimensioni piegato	1170 x 200 x 720 mm
Peso netto	18 kg
Carico massimo	120 kg
Velocità massima	45 km/h (variabile in base alle condizioni)
Autonomia (modalità elettrica pura)	25 ± 3 km
Autonomia (modalità assistenza)	45 km
Dimensione del motore	14 pollici (mozzo)
Potenza nominale del motore	400 W
Tensione della batteria	48 V
Capacità della batteria	7,5 Ah
Tempo di ricarica	6 ore
BMS (Battery Management System)	Sì
Tipo di freni	Freni a disco anteriori e posteriori
Illuminazione anteriore	Faro anteriore (commutabile)
Grado di protezione	IP54
Temperatura di funzionamento	-20 °C a 65 °C
Temperatura di ricarica	0 °C a 45 °C
Età consigliata	16 a 45 anni
Funzionalità aggiuntive	Modalità crociera, app mobile, piegatura rapida
Accessori inclusi	Pedali, caricabatterie, chiavi esagonali, parafango, seggiolino bambino (secondo versione)
Manutenzione	Controllare pneumatici (35-45 psi), freni, catena; conservare in luogo asciutto

Domande frequenti - Kirin V1 Kugoo

Come piegare e aprire il Kugoo Kirin V1?

Per piegare, azionare la chiusura a sgancio verticale e abbassare il telaio. Per aprire, sollevare il telaio e bloccare la chiusura. Assicurarsi che le sicurezze siano ben innestate prima dell'uso.

Qual è la velocità massima e come raggiungerla?

La velocità massima è di 45 km/h. Dipende dal peso, dallo stato della batteria, dalla pressione degli pneumatici e dal terreno. Accelerare gradualmente per evitare scossoni.

Come caricare correttamente la batteria?

Collegare prima il caricabatterie alla batteria, poi a una presa di corrente (AC 100-240V). Il tempo di ricarica è di 6 ore. Quando la spia passa da rossa a verde, scollegare prima la presa, poi la batteria. Non caricare per più di 6 ore.

Quali sono le modalità di guida disponibili?

La bicicletta è in modalità assistenza predefinita (pedalata assistita). È possibile passare alla modalità elettrica pura (senza pedalata) tramite il comando. Utilizzare la manopola dell'acceleratore per attivare il motore.

Come si mantengono i freni a disco?

Controllare regolarmente l'usura delle pastiglie e il tensionamento dei cavi. Se i freni sono allentati, utilizzare la chiave esagonale per regolare il cavo. Non ingrassare mai i dischi o le pastiglie.

Quale pressione degli pneumatici è consigliata?

La pressione consigliata è da 35 a 45 psi (da 2,4 a 3,1 bar). Una pressione insufficiente riduce l'autonomia e la velocità massima. Controllare prima di ogni uscita.

Il Kugoo Kirin V1 è impermeabile?

Sì, ha un grado di protezione IP54, che lo protegge da schizzi e polvere. Tuttavia, evitare di guidare sotto una forte pioggia e non immergere mai la bicicletta in acqua.

Posso usare la bicicletta di notte?

Sì, il faro anteriore è incluso e può essere acceso tenendo premuto il pulsante sotto il contachilometri per 3-5 secondi. Indossare anche un'illuminazione posteriore per essere visibili.

Come montare i pedali?

Avvitare ciascun pedale in senso orario sulla pedivella corrispondente. Utilizzare la chiave esagonale fornita per serrare bene. Il pedale sinistro ha una filettatura inversa (senso antiorario) su alcuni modelli, controllare la marcatura.

Qual è il periodo di garanzia e le condizioni?

La garanzia è indicata sulla scheda di garanzia fornita. Copre i difetti di fabbricazione. I danni causati da uso improprio, ricarica inappropriata o modifiche non sono coperti. Conservare la prova d'acquisto.

MANUALE UTENTE Kirin V1 Kugoo

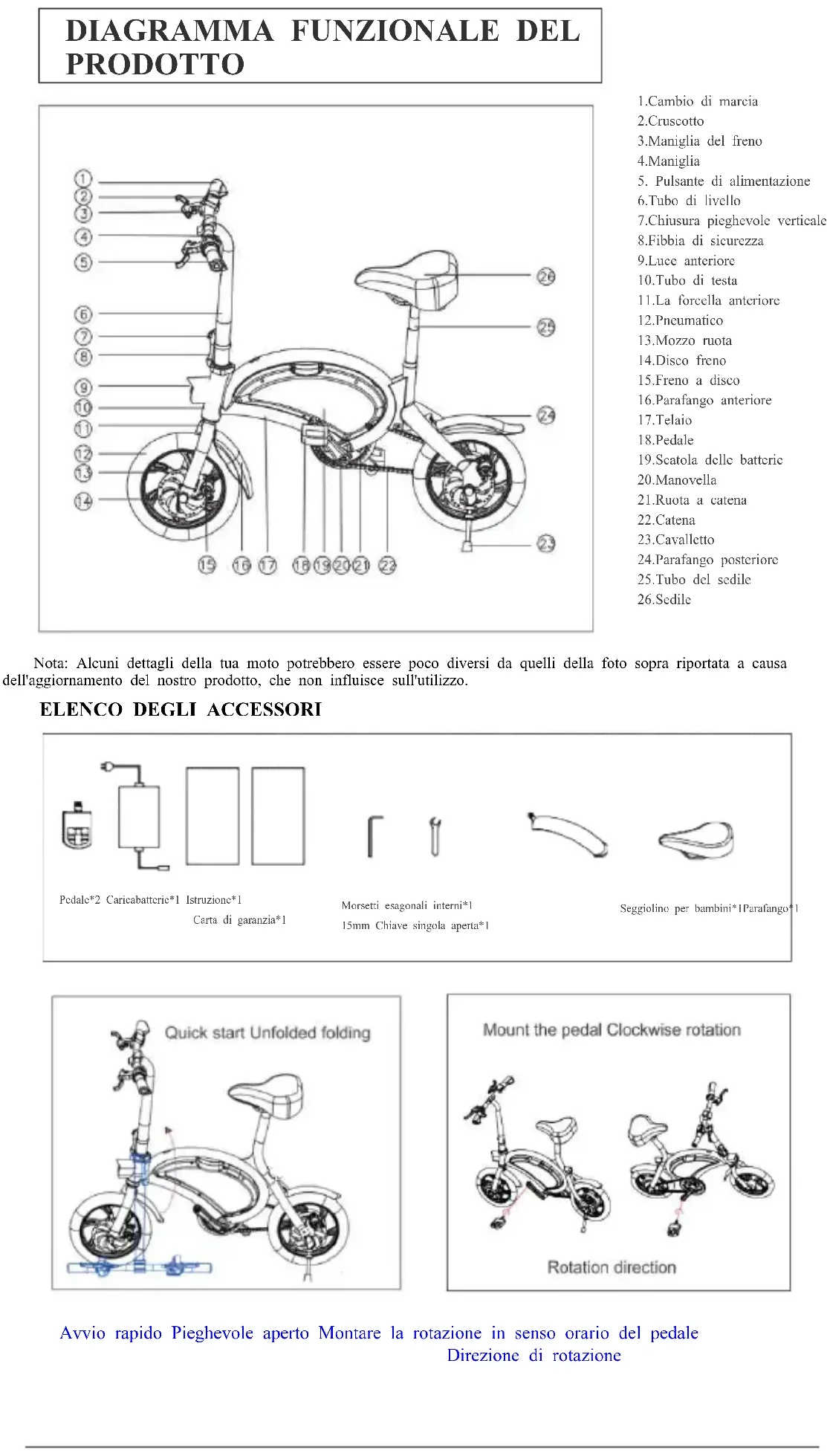

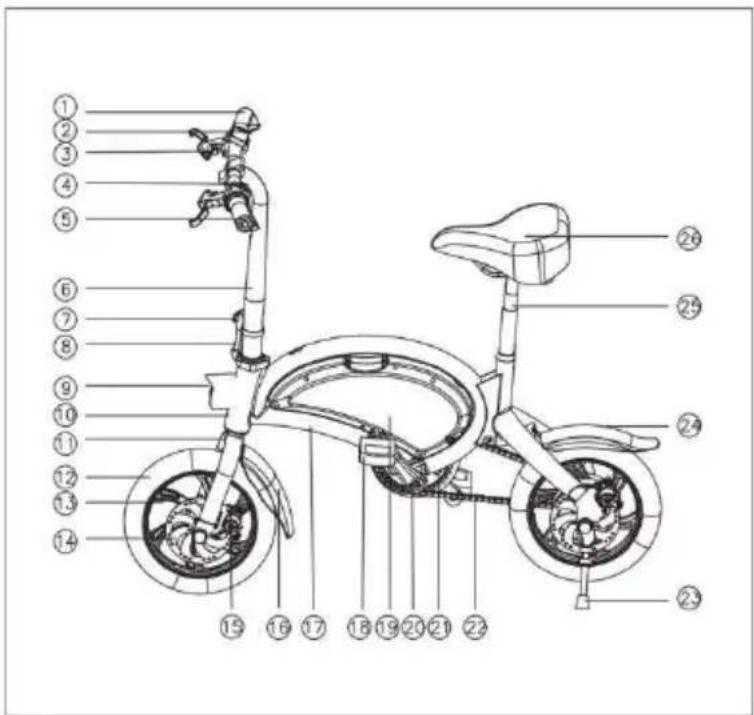

DIAGRAMMA FUNZIONALE DEL PRODOTTO

3.Maniglia del freno

4.Maniglia

1. Pulsante di alimentazione

6.Tubo di livello

1. Chiusura pieghevole verticale

8.Fibbia di sicurezza

9.Luce anteriore

10.Tubo di testa

11.La forcella anteriore

1. Pneumatico

13.Mozzo ruota

1. Disco freno

15.Freno a disco

16.Parafango anteriore

17.Telaio

18.Pedale

1. Scatola delle batterie

20.Manovella

21.Ruota a catena

22.Catena

1. Cavalletto

24.Parafango posteriore

25.Tubo del sedile

26.Sedile

Nota: Alcuni dettagli della tua moto potrebbero essere poco diversi da quelli della foto sopra riportata a causa dell'aggiornamento del nostro prodotto, che non influisce sull'utilizzo.

ELENCO DEGLI ACCESSORI

Pedale*2 Caricabatterie*1 Istruzione*1
Carta di garanzia*1

Morsetti esagonali interni*1
15mm Chiave singola aperta*1

Seggiolino per hambini*1 Parafango*1

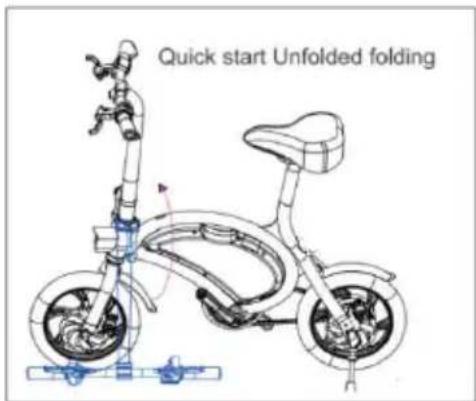

Avvio rapido Pieghevole aperto Montare la rotazione in senso orario del pedale

Direzione di rotazione

FUNZIONE

1. Installazione: Dopo aver disimballato, allentare il manubrio e lo sgancio rapido, regolare l'impugnatura orizzontale nella giusta direzione, bloccare l'impugnatura orizzontale e tenere delicatamente la leva del freno più volte, regolare i tubi del freno nella migliore condizione.

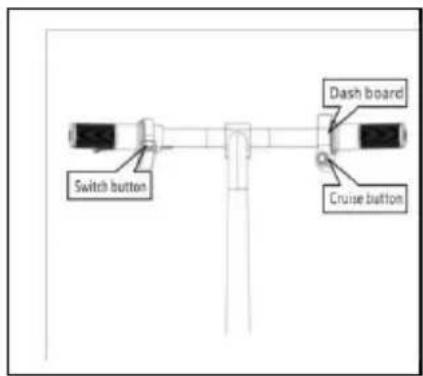

2. On/off: Premere il pulsante dell'interruttore sul manubrio sinistro per accendere la E-bike, il cruscotto si accenderà; premere nuovamente il pulsante dell'interruttore per spegnere la E-bike.
3. In carica: Collegare il caricabatterie alla spina di alimentazione e poi all'E-bike. Quando l'indicatore del caricabatterie diventa verde da rosso, mostra la piena potenza.
4. Stato della batteria: Dopo l'avvio, il cruscotto si illumina e l'elettricità appare, ha quattro reti, corrispondenti rispettivamente ad alta potenza, media potenza e bassa potenza
5. Frenata: Utilizzare i freni a disco, non è possibile accelerare prima di averli completamente allentati.
6. Faro: il faro è in modalità di controllo manuale, il pulsante di controllo sotto lo strumento 3-5 secondi, premerlo per accendere/spegnere la luce.
7. Avvio a velocità zero: Quando l'E-bike in modalità standby, è possibile accelerare con la barra di accelerazione.
8. Accelera: Si prega di accelerare la Ebike lentamente, non torcere troppo la barra dell'acceleratore, in caso di rottura.
9. Modalità elettrica e modalità di assistenza: il default della Ebike è la modalità di assistenza, una sola marcia. Mentre è in modalità di assistenza, può anche utilizzare la modalità elettrica.

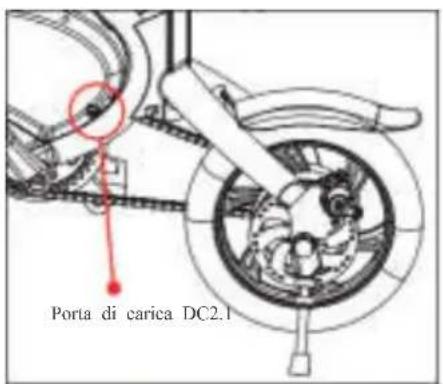

Porta di carica DC2.1

Dimenisone	Materiale Metallo
	Dimensione pieghevole	1170*200*720mm
	Dimensione rilasciata	1170*500*990mm
	Altezza del pedale 120mm
	Dimensione del mozzo 14inch
	Dimensione del pacchetto	1190*220*625mm
	Colore Nero
Prestazioni	Pcso 18kg
	Carico massimo 120kg
	Velocità di guida 40km/h
	Velocità massima 45km/h
	Chilomctraggio (elcttrico puro)	25±3km
	Assistenza chilometrica	45km
	In salita 15 gradi
	Temperatura -10~45°C
	Impermeabile IP54
Norme	Batteria 7.5Ah
	Potenza nominale 400W
	Tensione nominale 48V
	Tensione di carica DC	54.6V
	Tensione d'ingresso AC	100~240V
	BMS	Si
	Tempo di ricarica 6H
Caratteristiche	App	Si
	Adesivo personale	Opzionale
	Luci	Si/ Luce di testa
	Crociera	Si
	Modalità di frenatura	Freni a disco anteriori e posteriori

Osservazione: Molti fattori influenzeranno la velocità massima, come la potenza, il carico, la pressione dei pneumatici, le condizioni della strada, la catena, il grado di lubrificazione, ecc. Il chilometraggio è stato misurato sulla base di temperatura 25°C, carico di 60KG, velocità di 15-20KM/H, strada liscia e dura, e da batteria piena a batteria scarica. È inoltre soggetta ad altri fattori, come le abitudini di guida, la temperatura, il carico, la pressione dei pneumatici, le condizioni della strada, ecc.

ATTENZIONE

Caricare tra 0 gradi - 45 gradi, diffondere tra -20 gradi e 60 gradi, mantenere la batteria asciutta. Non metterlo nel liquido acido e alcalino. Niente pioggia, fuoco e calore. Non mettere il positivo della batteria in positivo e il negativo in negativo. Non danneggiare la batteria e non utilizzare l'adattatore sbagliato. Non fatelo pagare più di 6 ore e non fatelo pagare più di 2A.

Quando non si utilizza per un lungo periodo di tempo, si prega di mettere la batteria in un luogo asciutto e fresco e caricarla per 2 ore ogni 2 mesi. Seguire le istruzioni o l'utente sarà responsabile della conseguenza.

Durante la carica, fare attenzione al tipo di batteria e alla tensione, posizionare la batteria all'aria aperta e non metterla sotto il sole e lo spazio chiuso.

Durante la carica, si prega di posizionare prima la batteria, quindi collegare l'elettricità; dopo la carica, tagliare l'elettricità e poi tagliare la spina della batteria. Quando la luce verde si accende, spegnere l'alimentazione, non collegare la batteria quando non è in carica.

Durante la carica, se la spia di segnalazione si guasta o se appare qualche strano odore o se il caricabatterie è troppo caldo, si prega di interrompere immediatamente la carica, controllare e riparare o sostituire il caricabatterie. Quando si utilizza o si conserva la carica. In caso di qualcosa di sbagliato sono stati fatti cadere nel caricabatterie, soprattutto l'acqua o altri liquidi, si prega di non prendere il caricabatterie quando possibile. Altrimenti, fate attenzione e mettetelo nella scatola refrigerata. Non smontare il caricabatterie da soli.

Si prega di controllare il freno prima della guida. Si prega di frenare prima la ruota posteriore.

Fare attenzione alla tenuta del freno, usare la chiave esagonale quando è allentata. Le giornate piovose e nevose richiedono uno spazio di frenata più lungo.

Età adatta: 16-45 anni.

Equitazione

Leggere prima le istruzioni per conoscere le prestazioni del prodotto.

Non prestarlo a chi non lo conosce.

Indossare il casco quando si cavalca. Obbedire alle regole del traffico e non percorrerlo sulla strada delle auto. In discesa o su strada scivolosa, la velocità dovrebbe essere inferiore a 15 km/h. Ispezionare lo pneumatico prima della guida, la pressione dello pneumatico deve essere di 35-45PSI. Non urtare eccessivamente il motore, mantenere l'assile liscio.

Non sovraccaricare il carico (il carico massimo è di 120 kg)

Si prega di fare attenzione alla distanza aggiuntiva quando è sotto il giorno di pioggia e di neve. La corsa in solitaria è vietata.

Manutenzione

La ruota anteriore e posteriore della E-bike dovrebbe essere al centro del telaio.

Mettete la bicicletta elettrica dopo averla guidata in un luogo fresco e asciutto.

Controllare spesso il motore e il freno, non iniettare l'olio sul freno.

Controllare l'E-bike e le viti e i punti che necessitano di fissaggio, fissarla spesso.

Controllare che il pneumatico sia forato e che ci siano perdite d'aria, contattare un tecnico professionista per la riparazione e la sostituzione.

Annuncio di responsabilità

Tutti i modelli di prodotto, i tipi e le relative informazioni sono riservati.

Questa istruzione è adatta ai modelli contrassegnati.

Qualsiasi modifica o sostituzione di una parte dell'E-bike non verrà più comunicata.

Leggere le istruzioni e seguire le istruzioni o l'utente sarà responsabile del danno.
