Typ produktu	Składany rower elektryczny
Marka i model	Kugoo Kirin V1
Materiał ramy	Metale (stal lub aluminium)
Wymiary po rozłożeniu	1170 x 500 x 990 mm
Wymiary po złożeniu	1170 x 200 x 720 mm
Waga netto	18 kg
Maksymalne obciążenie	120 kg
Prędkość maksymalna	45 km/h (zależnie od warunków)
Zasięg (tryb czysto elektryczny)	25 ± 3 km
Zasięg (tryb wspomagania)	45 km
Rozmiar silnika	14 cali (piasta)
Moc nominalna silnika	400 W
Napięcie akumulatora	48 V
Pojemność akumulatora	7,5 Ah
Czas ładowania	6 godzin
BMS (System zarządzania akumulatorem)	Tak
Typ hamulców	Hamulce tarczowe przednie i tylne
Oświetlenie przednie	Przednia lampa (z możliwością wyłączenia)
Stopień ochrony IP	IP54
Temperatura pracy	-20 °C do 65 °C
Temperatura ładowania	0 °C do 45 °C
Zalecany wiek	16 do 45 lat
Dodatkowe funkcje	Tryb tempomatu, aplikacja mobilna, szybkie składanie
Akcesoria w zestawie	Pedały, ładowarka, klucze imbusowe, błotniki, fotelik dziecięcy (w zależności od wersji)
Konserwacja	Sprawdzać opony (35-45 psi), hamulce, łańcuch; przechowywać w suchym miejscu

Często zadawane pytania - Kirin V1 Kugoo

Jak złożyć i rozłożyć Kugoo Kirin V1?

Aby złożyć, uruchom pionowy zatrzask rozkładający i złóż ramę. Aby rozłożyć, podnieś ramę i zablokuj zatrzask. Przed użyciem upewnij się, że zabezpieczenia są prawidłowo zablokowane.

Jaka jest prędkość maksymalna i jak ją osiągnąć?

Prędkość maksymalna wynosi 45 km/h. Zależy od wagi, stanu akumulatora, ciśnienia w oponach i terenu. Przyspieszaj stopniowo, aby uniknąć szarpnięć.

Jak prawidłowo ładować akumulator?

Najpierw podłącz ładowarkę do akumulatora, a następnie do gniazdka sieciowego (AC 100-240V). Czas ładowania wynosi 6 godzin. Gdy wskaźnik zmieni kolor z czerwonego na zielony, najpierw odłącz ładowarkę od gniazdka, a następnie od akumulatora. Nie ładuj dłużej niż 6 godzin.

Jakie są dostępne tryby jazdy?

Rower domyślnie jest w trybie wspomagania (wspomaganie pedałowania). Możesz przełączyć na tryb czysto elektryczny (bez pedałowania) za pomocą sterowania. Użyj manetki gazu, aby uruchomić silnik.

Jak konserwować hamulce tarczowe?

Regularnie sprawdzaj zużycie klocków i naciąg linek. Jeśli hamulce są luźne, użyj klucza imbusowego do wyregulowania linki. Nigdy nie smaruj tarcz ani klocków.

Jakie ciśnienie w oponach jest zalecane?

Zalecane ciśnienie wynosi 35-45 psi (2,4-3,1 bara). Niewystarczające ciśnienie zmniejsza zasięg i prędkość maksymalną. Sprawdzaj przed każdym wyjazdem.

Czy Kugoo Kirin V1 jest wodoodporny?

Tak, ma stopień ochrony IP54, który chroni przed zachlapaniem i kurzem. Unikaj jednak jazdy w ulewnym deszczu i nigdy nie zanurzaj roweru w wodzie.

Czy mogę używać roweru w nocy?

Tak, przednia lampa jest dołączona i można ją włączyć, przytrzymując przycisk pod licznikiem przez 3-5 sekund. Zaleca się również używanie tylnego oświetlenia, aby być widocznym.

Jak zamontować pedały?

Wkręć każdy pedał zgodnie z ruchem wskazówek zegara na odpowiednią korbę. Użyj dostarczonego klucza imbusowego, aby dobrze dokręcić. Lewy pedał ma gwint lewoskrętny (przeciwnie do ruchu wskazówek zegara) w niektórych modelach, sprawdź oznaczenia.

Jaki jest okres gwarancji i warunki?

Gwarancja jest określona na dołączonej karcie gwarancyjnej. Obejmuje wady produkcyjne. Uszkodzenia spowodowane niewłaściwym użytkowaniem, nieprawidłowym ładowaniem lub modyfikacjami nie są objęte gwarancją. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI Kirin V1 Kugoo

7.przycisk do złożenia

8.klamra bezpieczeństwa

1. światło przednie

10.rama przednia

11.widelec przedni

12.widelec przedni

13.piasta

14.hamulec tarczowy

15.tarcza hamulcowa

16.przedni błotnik

17.rama

18.pedal

19.skrzynia akumulatorowa

20.korba

21.koło łańcuchowe

22.łańcuch

23.stojak

24.tylny błotnik

25.mocowanie siodelka

26.siodelko

Uwaga : Niektóre szczegóły twojego roweru mogą się nieznacznie różnic od powyższego zdjęcia ze względu na aktualizowanie produktu, lecz nie wpływa to na użycie

Lista Akcesorii

Pedal*2 ładowara*1 klucz sześciokątny*1 błotnik*1 instrukcja*1 karta gwarancyjna*1 Fotelik dziecięcy

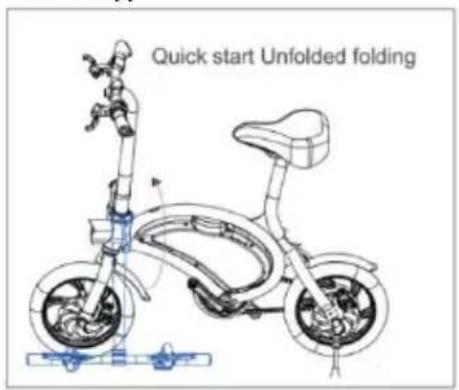

Szybki start. Rozkładanie po złożeniu Montowanie pedałów. Obrót zgodnie z ruchem wskazówek zegara

Funkcje

1.Instalacja: Po rozpakowaniu poluzuj kierownicę i szybko zwolnij, wyreguluj uchwyt poziomy w odpowiednim kierunku, zablokuj uchwyt poziomy i delikatnie kilkakrotnie przytrzymaj dźwignię hamulca, wyreguluj przewody hamulcowe do najlepszego stanu.

2.On / off: Naciśnij przycisk przełącznika na lewym uchwycie, aby włączyć rower elektryczny, deska rozdzielcza zaświeci się; Naciśnij ponownie przycisk przełącznika, aby wyłączyć rower elektryczny.

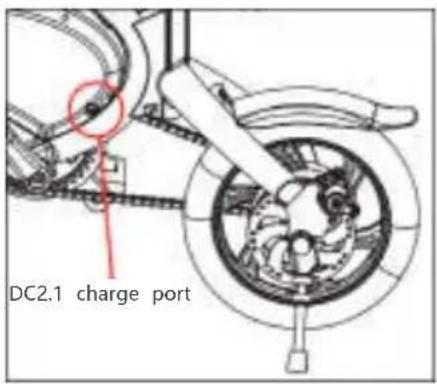

3.Ładowanie: podłącz ładowarkę do wtyczki zasilania, a następnie do roweru elektrycznego. Kiedy wskaźnik ładowarki zmieni kolor na zielony z czerwonego, pokazuje pełną moc.

1. Stan baterii: Po uruchomieniu, deska rozdzielcza zapala się i pojawia się prąd, ma cztery siatki, odpowiadające odpowiednio wysokiej, średniej i niskiej mocy

5.Hamowanie: używaj hamulców tarczowych, nie możesz przyspieszyć przed całkowitym zwolnieniem hamulca.

1. Reflektor: reflektor jest w trybie sterowania ręcznego, przycisk sterowania pod miernikiem, naciśnij go 3-5 sekund, aby włączyć / wyłączyć światło.

2. Zerowe uruchamianie prędkości: gdy rower elektryczny jest w trybie gotowości, możesz przyspieszyć za pomocą paska prędkości.

3. Przyspieszenie: Proszę powoli przyspieszać Ebike, nie przekręcać drążka przepustnicy zbyt mocno, bo dojdzie do jego złamania.

4. Tryb elektryczny i tryb wspomagania: domyślnie Ebike to tryb wspomagania, tylko na jednym biegu. Podczas gdy jest to tryb pomocniczy, można również korzystać z trybu elektrycznego.

Rozmiar	Materiał Możliwości
	Rozmiar po złożeniu 1170*2	00*720mm
	Rozmiar przed złożeniem	1170*500*990mm
	Wysokość pedała 120mm
	Rozmiar piasty	14inch
	Wielkość paczki 1190*220*	625mm
	Kolor	Czarny
Wydajność	Waga	18kg
	Max ładowność	120kg
	średnia prędkość	40km/h
	Max prędkość	45km/h
	przebieg	25±3km
	Assistant-Mileage	45km
	Pod górę	15 degree
	Temperatura	-10~45°C
	Wodoodporność	IP54
Wydajność	Bateria	7.5Ah
	Moc znamionowa	400W
	Napięcie znamionowe	48V
	Napięcie ładowania	DC54.6V
	Napięcie wejściowe	AC100~240V
	Czas ładowania	6H
Cechy	App	Tak
	światła	Tak/ Head light
	jazda terenowa	Tak
	Hamowanie	Przedni i tylny hamulec tarczowy

Uwaga: Na maksymalną prędkość wpływa wiele czynników, takich jak moc, obciążenie, ciśnienie w oponach, warunki drogowe, łańcuch, stopień smarowania itp. Przebieg został zmierzony na podstawie temperatury 25 °C, obciążenia 60 kg, prędkości 15-20 km / h , gładka i twarda droga oraz przy pełny akumulatorze aż do rozładowanego akumulatora. Jest również zależny od innych czynników, takich jak nawyki jazdy, temperatura, obciążenie, ciśnienie w oponach, warunki drogowe itp.

OSTRZEŻENIA

Uwaga: Na maksymalną prędkość wpływa wiele czynników, takich jak moc, obciążenie, ciśnienie w oponach, warunki drogowe, łańcuch, stopień smarowania itp. Przebieg został zmierzony na podstawie temperatury 25 °C, obciążenia 60 kg, prędkości 15-20 km / h , gładka i twarda droga oraz przy pełnym akumulatorze aż do rozładowanego akumulatora. Jest również zależny od innych czynników, takich jak nawyki jazdy, temperatura, obciążenie, ciśnienie w oponach, warunki drogowe itp.

Naładuj w zakresie od 0 stopni do 45 stopni, ładuj od 20 stopni do 60 stopni, utrzymuj baterię w stanie suchym. Nie umieszczaj jej w kwasie i płynie alkalicznym. Wystrzegaj się deszczu, ognia i ciepła. Nie kładź baterii nieodpowiednio. Nie uszkodź przez rozmontowanie baterii, nie używaj niewłaściwego adaptera. Nie ładuj baterii przez ponad 6 godzin i nie ładuj ponad 2A.

Jeśli nie używasz roweru przez dłuższy czas, włóż akumulator do suchego i chłodnego miejsca i ładuj go przez 2 godziny co 2 miesiące. Postępuj zgodnie z instrukcjami, w przeciwnym razie użytkownik będzie odpowiedzialny za konsekwencje.

Podczas ładowania uważaj na rodzaj i napięcie baterii, umieść baterię na wolnym powietrzu i nie wystawiaj jej na działanie promieni słonecznych ani zamkniętych przestrzeni.

Podczas ładowania najpierw umieść baterię, a następnie podłącz prąd; po naładowaniu odciąć prąd, a następnie odciąć wtyczkę akumulatora. Gdy zaświeci się zielone światło, wyłącz zasilanie, nie podłączaj akumulatora, gdy jest naładowany.

Podczas ładowania, jeśli lampka kontrolna zgaśnie lub pojawi się dziwny zapach lub ładowarka jest przegrzana, należy natychmiast przerwać ładowanie, sprawdzić i naprawić lub wymienić ładowarkę. Jeśli do ładowarka wpadnie do wody lub innego płynu, nie należy używać ładowarki, jeśli to możliwe. W przeciwnym razie zachowaj ostrożność i włóż do chłodnego pudełka. Nie musisz samodzielnie demontować ładowarki.

UWAGA:

Przed jazda sprawdź hamulec.

Najpierw zahamuj tylne koło.

Uważaj na szczelność hamulca, użyj klucza sześciokątnego, gdy jest poluzowany.

Deszczowe i śnieżne dni wymagają dłuższej drogi hamowania.

Odpowiedni wiek: 16-45 lat.

JAZDA

Najpierw przeczytaj instrukcję, aby poznać wydajność produktu.

Nie pożyczaj go komuś, kto go nie zna.

Noś kask podczas jazdy. Przestrzegaj przepisów ruchu drogowego i nie jeźdź samochodem po drodze. Nie jeźdź po zatłoczonej drodze.

Podczas zjazdu lub śliskiej drogi prędkość powinna wynosić poniżej 15 km / h. Sprawdź oponę przed jazda, ciśnienie w oponach powinno wynosić 35-45PSI. Nie uderzaj nadmiernie w silnik, utrzymuj płynność osi.

Nie przeciążaj. (Maksymalne obciążenie wynosi 120 kg)

Zachowaj ostrożność przy dodawaniu odległości w deszczowy dzień i dzień śniegu.

Jazda jedną ręką jest zabroniona.

Konserwacja

Przednie i tylne koło roweru elektrycznego powinno znajdować się na środku ramy. Postaw rower elektryczny po jeździe w chłodnym i suchym miejscu. Często sprawdzaj silnik i hamulec, nie wstrzykuj oleju do hamulca. Sprawdź rower elektryczny i

śruby oraz miejsca wymagające naprawy, często je naprawiaj. Sugerowane skręcenie: Śruby prętowe 60-80 kgf.cm, śruby stojaka prętowego 175-200kgf.cm, śruby kół 320-450kgf.cm. Sprawdź, czy opona jest przebita i czy nie ma w niej powietrza, skontaktuj się z profesjonalnym technikiem w celu naprawy i wymiany.

OSTRZEŻENIE

Wszelkie prawa do kopiowania modeli i typów oraz powiązane informacje są zastrzeżone.

Ta instrukcja jest odpowiednia dla oznaczonych modeli.

Jakakolwiek zmiana lub wymiana części roweru elektrycznego nie będzie ponownie informowana.
