INSTRUKCJA OBSŁUGI Kirin Mini2 Kugoo

4.2 Szczegóły techniczne akumulatora

5.2 Wytyczne dotyczące użytkowania

6.Czyszczenie i konserwacja

7 Zabezpieczenie 1.Informacje podstawowe

1.1 Ważne informacje

1.2 Ostrzeżenia dotyczące bezpieczeństwa

1.3 Utylizacja odpadów

1.4 Szczegóły techniczne produktu

2.1 Lista opakowań zbiorczych

2.2 Diagram KUGOO KIRIN MINI2

2.3 Informacja o przyciskach

2.4 Informacje na wyświetlaczu

3.Montaż, składanie, rozkładanie

3.1 Montaż kierownicy

3.2 Kickstand Hulajnogi

3.3 Składanie i rozkładanie hulajnogi

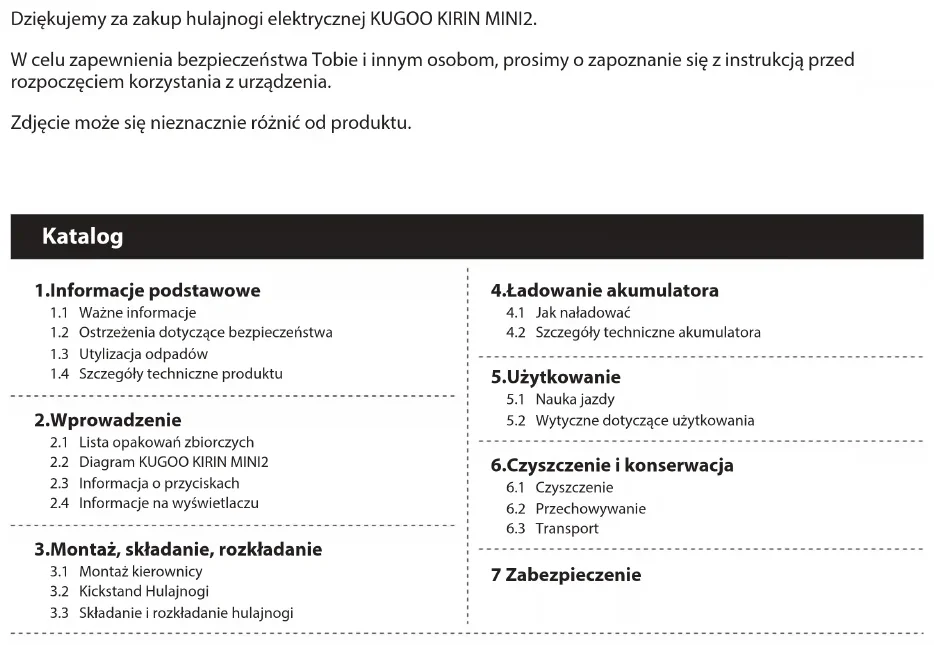

KatalogDane dotyczące zakupu: kod hulajnogi: Rozdział 1 Informacje podstawowe Niniejsza instrukcja opisuje funkcje, użytkowanie i konserwację KUGOO KIRIN MINI2. Prosimy o przygot- owanie informacji o zakupie przed kontaktem z działem obsługi klienta, ponieważ jest ona potrzebna podczas rozmowy. prosimy stosować się do zasad zawartych w niniejszej instrukcji

1.1 Ważne informacje

Obowiązkowo należy nosić zestawy ochronne (kask, ochraniacze na łokcie, ochraniacze na kolana itp.). Podczas jazdy na hulajnodze należy przestrzegać zasad ruchu drogowego. Użytkownicy ponoszą odpowiedzialność za podjęte ryzyko, między innymi urazy, złamania, rany, poważne obrażenia i śmierć oraz inne zagrożenia, które mogą być związane z jazdą na hulajnodze. (na dolnej części hulajnogi)1.3 Utylizacja odpadów Urządzenia nie można spalać ani wyrzucać do odpadów zmieszanych. Ostrożnie usuń opakowanie. Przedmiot stwarza zagrożenie dla dzieci i zwierząt domowych. Sprawdź kompletność produktu. Jeśli brakuje jakichkolwiek części, prosimy o kontakt ze sprzedającym. Nie używaj uszkodzonego urządzenia. Używaj specjalnej ładowarki. Podczas jazdy na hulajnodze dziecko musi być pod nadzorem osoby dorosłej. Używaj wyłącznie elementów dedykowanych przez naszą rmę. Uwaga, urządzenie elektryczne. Unikaj kontaktu z wodą lub innymi płynami. Aby usunąć kurz użyj suchej ściereczki. Nie rozpylaj żadnego płynu na produkt. Nie zanurzaj produktu, jego komponentów ani akcesoriów w wodzie. Nie używaj na schodach. Hulajnogi może używać tylko jedna osoba. Przykryj produkt, aby zapobiec jego zapyleniu. Nie przechowuj w miejscu zapylonym, ponieważ to może spowodować jego uszkodzenie. Uwaga – niebezpieczeństwo pożaru!

1.2 Ostrzeżenia dotyczące bezpieczeństwa1.4 Szczegóły techniczne produktu

65 kg ≤15° Gładka nawierzchnia, spadek mniejszy niż 15° 25°C -10°C do 50°C 15 km / h 15km (ciężar: 50kg) 8 cali opona pełna 6,5 "opona pełna 18650 Ładowalne jony litowe/18650 21.6V 4Ah 86.4Wh AC100-240V 50/60Hz DC 25.2v 1a 4-5 godzin W przypadku przeładowania, nadmiernego rozładowania, przegrzania, urządzenie wyłącza wyłącza się automatycznie Rozmiar po złożeniu Rozmiar po rozłożeniu Masa netto Obciążenie maksymalne Stopniowanie Odpowiednie miejsce Temperatura eksploatacji Przechowywanie maksymalnie prędkość maksymalna Przebieg Opona przednia Opona tylna Typ Rodzaj ochrony akumulatora Napięcie i prąd Łączna moc Napięcie wejściowe napięcie wyjściowe Czas ładowania baterii Prędkość i przebieg Opony Specykacja Wydajność produktu Parametry akumulatora Parametry ładowarki Wskaźniki Pozycje ParametryRozdział 2 Wprowadzenie

2.1 Lista elementów w opakowaniu

2.2 Diagram KUGOO KIRIN MINI2

Koło przednie Oś przednia Hamulec nożny Szeroki podest Gniazdo ładowania Odblaskowa naklejka Tylne koło Uchwyt Dotykowy elektroniczny hamulec ręczny Hak do składania T /składana kierownica Uchwyt do składania Zatrzask do składania Widelec przedni Pedał gazu Podkładka przeciwwstrząsowa Wyświetlacz LED i przełączniki Blokada do składania Tylny błotnik

Szczegóły i specykacja produktu mogą ulec zmianie bez uprzedzenia w związku z jego modernizacją i optymalizacją.

KIRIN MINI2 e-hulajnoga x1 Uchwyt x2 Ładowarka x1 Instrukcja x12

Wskazuje tryb prędkości. Tryb 1– niebieski; Tryb 2 – czerwony i niebieski; Tryb 3 – czerwony. Wskazuje poziom naładowania baterii. Włącz/wyłącz: Przytrzymaj przycisk przez 3-5 sekund, aby włączyć lub wyłączyć zasilanie. Tryb: Po włączeniu zasilania, kliknij przycisk on/o, aby wybrać tryb 1, 2 lub 3.

2.4 Informacje na wyświetlaczu

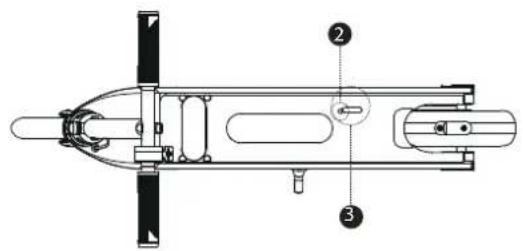

2.3 Informacje o przyciskach

Ekran KIRIN MINI2 jest złożony, zapoznaj się z nim przed rozpoczęciem jazdy

B RB/R W przypadku odcięcia zasilania, zatrzymaj się i wyłącz zasilanie. 3Rozdział 3 Montaż, składanie, rozkładanie Przed montażem hulajnogi należy upewnić się, że zasilanie KIRIN MINI2 zostało wyłączone. Większość części została zmontowana jeszcze przed opuszczeniem fabryki. Kilka części należy zmontować przed rozpoczęciem jazdy.

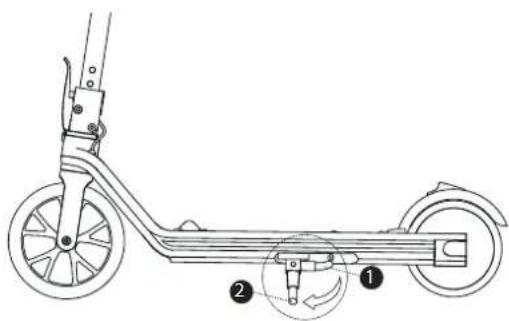

Znajdź nóżkę obok pedału Pchnij nóżkę w dół

3.1 Montaż kierownicy

Dokręć w kierunku wskazanym przez strzałkę.

3.3 Składanie i rozkładanie hulajnogi

Naciśnij na tylny błotnik. Poluzuj zatrzask haka do składania. Podnieś pałąk kierownicy do trzeciej pozycji. Obróćkierownicę o około 45 stopni w kierunku wskazanym przez strzałkę. Unikaj uderzania w przednią blokadę bezpieczeństwa. Najpierw podnieś pałąkkierownicy, zresetuj przycisk składania, a następnie wyprostuj ją. Powyżej znajduje się proces rozkładania hulajnogi. Aby ją złożyć, postepuj odwrotnie.Rozdział 4 Ładowanie akumulatora

Wyłącz hulajnogę przed ładowaniem. Z najdź gniazdko. Używaj odpowiedniej ładowarki. Podczas ładowania zaświeci się czerwona dioda. Po zakończeniu ładowania zaświeci się zielona dioda. Jeśli jest to pierwsze ładowanie, należy ładować hulajnogę przez co najmniej przez 4.5 godziny przed pierwszym użyciem. W żadnym wypadku nie wolno używać hulajnogi podczas ładowania. Standardowy czas ładowania wynosi około 4,5 godziny (akumulator 4ah). Zbyt długie ładowanie może wpłynąć na wydajność akumulatora. Aby przedłużyć okres eksploatacji baterii, należy ją ładować co najmniej raz na dwa miesiące. Naładuj hulajnogę przed użytkowaniem.

54.2 Szczegóły technicze akumulatora

Ładowalne jony litowe 4-5 godzin 21.6V 4Ah -10°C do 40°C 5°C do 45°C -20°C do 50°C 86.4Wh W przypadku przeładowania, nadmiernego rozładowania, przegrzania, urządzenie wyłącza się automatycznie. Rodzaj akumulatora Czas ładowania Napięcie Wydajność baterii Temperatura eksploatacji Temperatura ładowania Temperatura przechowywania KWh Zabezpieczenie Rozdział 5 Sposób użytkowania Przed użyciem KIRIN MINI2 prosimy o zapoznanie się z poniższymi informacjami. Należy założyć kask i inną odzież ochronną. Dopuszczalna waga: poniżej 65 kg. Przestrzegaj obowiązujących przepisów ruchu drogowego. KIRIN MINI2 posiada silnik, więc może być sklasykowany jako pojazd mechaniczny zgodnie z lokalnymi przepisami. Obowiązkiem użytkownika jest przestrzeganie lokalnych przepisów ruchu drogowego. Komponenty ParametryNaciśnij elektroniczny hamulec ręczny i w tym samym czasie hamuj stopą na tylnym błotniku, aby spowolnić lub zatrzymać hulajnogę. Bądź bardzo ostrożny podczas schodzenia. Nacisk Skręć w prawo Skręć w lewo. Przekręć uchwyt obiema rękami. Naciśnij na pedał gazu mocniej, aby zwiększyć prędkość. Trzymaj kierownicę obiema rękami, połóż prawą stopę na pedale gazu i naciskaj lewą stopą, aby wprawić hulajnoge w ruch.

Załóżmy, że masz na sobie odpowiedni ubiór ochronny i ustawiłeś swoją hulajnogę na równej drodze i że hulajnoga jest odpowiedznio naładowana Wykonaj poniższe kroki: Zmniejsz nacisk, aby zwolnić. Aby wyłączyć hulajnogę, należy przytrzymać przycisk zasilania przez 3 do 5 sekund po całkowitym zatrzymaniu.Unikaj przejeżdżania przez wszystko, co może przykleić się do kół lub utkwić w nich. Dla zapewnienia gibkościi stabilności należy nosić buty na płaskim obcasie. Ćwicz do momentu, aż będziesz mógł łatwo wchodzić, jechać naprzód, skręcać, zatrzymywać hulajnogę. Jazda po drodze o nachyleniu 15 stopni jest dozwolona, ale nie jest zalecana. KIRIN MINI2 jest przeznaczony do stosunkowo płaskich nawierzchni. Unikaj jazdy po nachylonych drogach i chodnikach, dopóki dobrze nie opanujesz urządzenia.

5.2 Wytyczne dotyczące użytkowania

Ćwicz jazdę do momentu, aż będziesz mógł z łatwością korzystać z wszystkich funkcji hulajnogi. Zwróć uwagę na poniższe wskazówki. Waga KIRIN MINI2 wynosi około 8.9 kg. Pamiętaj, aby złożyć hulajnogę zanim ją podniesiesz.6.3 Transport Zamknij i złóż hulajnogę przed jej przenoszeniem, podnoszeniem lub transportem (instrukcja znajduje się w rozdziale 3.3). Przy podnoszeniu całej hulajnogi należy pamiętać, że waga KIRIN MINI2 wynosi około 8.9 kg.

Aby przechowywać KIRIN MINI2, postepuj zgodnie z poniższymi instrukcjami:

6.1 Czyszczenie i konserwacja

Po długiej jeździe należy urządzenie oczyścić, aby hulajnoga KIRIN MINI2 dobrze funkcjonowała. Wyłącz hulajnogę przed czyszczeniem. Do czyszczenia używaj suchej ściereczki. Unikaj kontaktu z płynami. Nie używaj alkoholu i detergentów . Nie rozpylaj żadnego płynu bezpośrednio na części hulajnogi. Naładuj urządzenie przed przechowywaniem. Ładuj je co 2 miesiące. Przykrywaj hulajnogę KIRIN MINI2 w celu uniknięcia zabrudzenia. Nie należy jej przechowywać w środowisku zapylonym lub wilgotnym, ponieważ może to spowodować jej uszkodzenie. Nie należy umieszczać urządzenia w niestabilnej temperaturze. Woda oraz wilgoć mogą spowodować uszkodzenie baterii i obwodów elektrycznych. Rozdział 6 ZabezpieczenieRozdział 7 Zabezpieczenie Na hulajnogę elektryczną KIRIN MINI2 udzielana jest pierwotnemu użytkownikowi gwarancja na okres jednego roku od daty zakupu na wady zyczne i produkcyjne przy normalnym użytkowaniu i obsłudze. Niniejsza gwarancja daje Ci określone prawa i możesz mieć inne prawa w zależności od lokalnych przepisów. Niniejsza gwarancja trwa jeden rok od daty zakupu. Jeśli produkt zostanie naprawiony lub wymieniony, okres gwarancji nie zostanie przedłużony. Niniejsza gwarancja obejmuje tylko wady techniczne sprzętu w normalnych warunkach użytkowania w okresie gwarancji. Oświadczenie: producent nie ponosi odpowiedzialności za przypadkowe niewłaściwe użycie tego produktu, odszkodowanie nie może przekroczyć ceny produktu przy zakupie. Gwarancja nie obejmuje: (a) transportu, (b) przechowywania, (c) użytkowania, (d) niestosowania się do instrukcji, (e) zmiany, (f) naprawy bez zezwolenia, (g) otarcia, (h) wypadku.
