Kirin Mini2 - Roller Kugoo - Kostenlose Bedienungsanleitung

Produkttyp	Elektroroller (E-Scooter)
Marke	Kugoo
Modell	Kirin Mini2
Abmessungen (zusammengeklappt)	854 x 420 x 340 mm
Abmessungen (ausgeklappt)	854 x 420 x 980 mm
Nettogewicht	8,9 kg
Maximalbelastung	65 kg
Höchstgeschwindigkeit	15 km/h
Reichweite	15 km (bei 50 kg Belastung)
Batterietyp	Wiederaufladbarer Lithium-Ionen 18650
Batteriekapazität	21,6 V – 4 Ah (86,4 Wh)
Ladezeit	4 bis 5 Stunden
Reifen	Vorne 8 Zoll / Hinten 6,5 Zoll
Geschwindigkeitsmodi	3 Modi (Modus 1, 2, 3)
Maximale Steigung	≤ 15°
Betriebstemperatur	-10°C bis 40°C
Garantie	1 Jahr (Material) / 6 Monate (Akku)
Klappbar	Ja, mit Sicherheitsverriegelung
Bremsen	Elektronische Handbremse + Hinterradbremse (Kotflügel)
Packungsinhalt	1 Roller, 2 Innensechskantschlüssel, 1 Ladegerät, 1 Handbuch

Häufig gestellte Fragen - Kirin Mini2 Kugoo

Wie klappt man den Kirin Mini2 zusammen und auseinander?

Zum Ausklappen: Drücken Sie auf den hinteren Kotflügel, lösen Sie die Verriegelung des Klapphakens, heben Sie die Lenksäule an, drehen Sie sie um 45° nach vorne und senken Sie dann den Hebel, um sie zu verriegeln. Zum Zusammenklappen kehren Sie den Vorgang um.

Was ist die maximale Belastung des Rollers?

Die maximale Belastung beträgt 65 kg. Transportieren Sie niemals einen Passagier.

Wie lade ich den Akku?

Stellen Sie sicher, dass der Roller ausgeschaltet ist. Schließen Sie das Ladegerät an den Ladeanschluss unter dem Trittbrett an und dann an eine Steckdose. Die Ladeanzeige leuchtet während des Ladevorgangs rot und nach Abschluss grün. Die Ladezeit beträgt 4 bis 5 Stunden.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie immer einen Helm, Ellbogenschützer und Knieschützer. Flache Schuhe werden für die Stabilität empfohlen.

Wie verwende ich die Geschwindigkeitsmodi?

Schalten Sie den Roller ein (Taste 3-5 Sekunden). Drücken Sie kurz dieselbe Taste, um zwischen den 3 Modi zu wechseln: Modus 1 (blau), Modus 2 (blau+rot), Modus 3 (rot). Modi 1 und 2 sind langsamer, Modus 3 ist der schnellste.

Wie hoch ist die tatsächliche Reichweite des Rollers?

Die angegebene Reichweite beträgt 15 km für einen 50 kg schweren Fahrer auf flachem Gelände. Sie variiert je nach Gewicht, Gelände und Temperatur.

Was tun, wenn sich der Roller nicht einschaltet?

Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn die Ladeanzeige grün bleibt, ist der Akku voll. Andernfalls schließen Sie das Ladegerät an und warten Sie, bis die Anzeige grün wird. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich den Kirin Mini2?

Reinigen Sie ihn nach jeder Fahrt mit einem trockenen Tuch. Überprüfen Sie regelmäßig die Bremsen, Schrauben und den Zustand der Reifen. Sprühen Sie niemals Flüssigkeiten und verwenden Sie keine chemischen Reinigungsmittel. Lagern Sie ihn an einem trockenen, staubfreien Ort.

Kann ich bei Regen fahren?

Nein, der Kirin Mini2 ist nicht für die Nutzung bei Regen oder auf nassen Oberflächen ausgelegt. Wasser kann den Akku und die elektrischen Komponenten beschädigen. Reinigen Sie ihn nur mit einem trockenen Tuch.

Wo finde ich Ersatzteile?

Kontaktieren Sie Ihren Händler oder den Kugoo-Kundendienst. Verwenden Sie ausschließlich Originalteile des Herstellers, um Sicherheit und Kompatibilität zu gewährleisten.

BEDIENUNGSANLEITUNG Kirin Mini2 Kugoo

Elektrischer Scooter

VERWENDER MANUAL

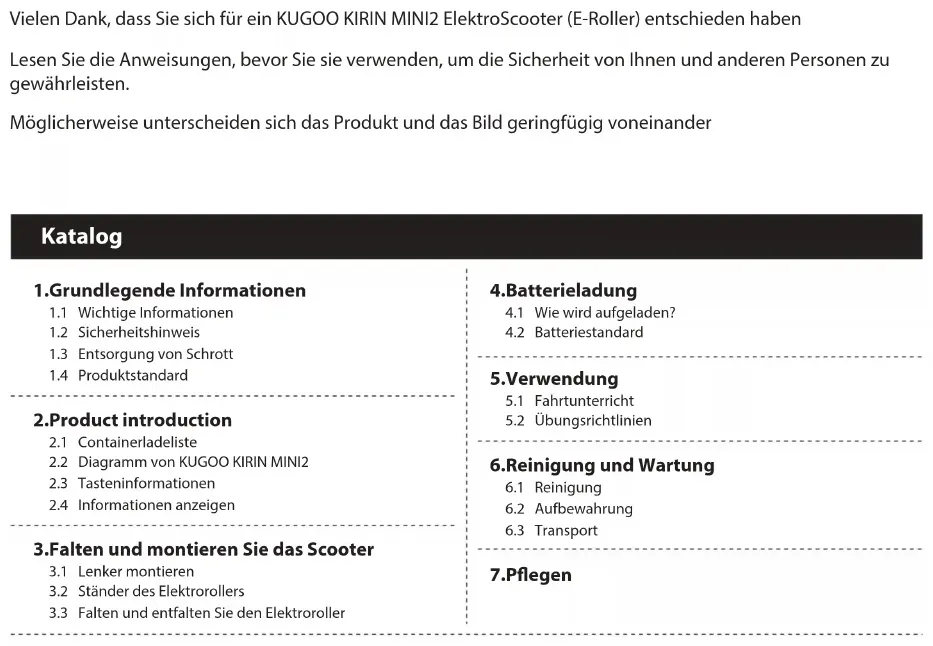

Vielen Dank, dass Sie sich für ein KUGOO KIRIN MINI2 ElektroScooter (E-Roller) entschieden haben

Lesen Sie die Anweisungen, bevor Sie sie verwenden, um die Sicherheit von Ihnen und anderen Personen zu gewährleisten.

Möglicherweise unterscheiden sich das Produkt und das Bild geringfügig voneinander

Katalog

1. Grundlegende Informationen

1.1 Wichtige Informationen
1.2 Sicherheitshinweis
1.3 Entsorgung von Schrott
1.4 Produktstandard

2.Product introduction

2.1 Containerladeliste
2.2 Diagramm von KUGOO KIRIN MINI2
2.3 Tasteninformationen
2.4 Informationen anzeigen

3.Falten und montieren Sie das Scooter

3.1 Lenker montieren
3.2 Ständer des Elektrorollers
3.3 Falten und entfalten Sie den Elektroroller

4.Batterieladung

4.1 Wie wird aufgeladen?
4.2 Batteriestandard

5.Verwendung

5.1 Fahrtunterricht
5.2 Übungsrichtlinien

6.Reinigung und Wartung

6.1 Reinigung
6.2 Aufbewahrung
6.3 Transport

7.Pflegen

Kapitel 1

Grundlegende Informationen

Diese Anleitung erklärt Ihnen die Funktion function Nutzung und Wartung des KUGOO KIRIN MINI2. Bitte bereiten Sie Ihre Kaufinformationen vor, bevor Sie sich an den Kundendienst wenden, da die Informationen für diesen Vorgang benötigt werden.

Kaufdaten:

Scootercode code:

(auf der Unterseite des Scooters)

Bitte beachten Sie die Regeln in dieser Anleitung

1.1 Wichtige Informationen

Beim Fahren mit dem E-Scooter müssen Sie die Gesetze beachten. Die Anwender müssen Risiken und Verantwortung übernehmen. Dazu gehören, sind jedoch nicht beschränkt auf, Muskelverletzungen, Knochenbrüche, Platzwunden, schwere Verletzungen und Tod, sowie andere Risiken, die mit dem Fahren des Elektrorollers verbunden sein können.

⚠ Um Ihre Sicherheit zu gewährleisten, lesen Sie bitte alle Warnhinweise in der Anleitung.
⚠ Stellen Sie sicher, dass Sie die Schutzkleidung tragen (Helm, Ellbogenschützer, Knieschützer usw.)

1.2 Sicherheitshinweis

⚠ Entsorgen Sie die Verpackung sicher. Es ist gefährlich für Kinder und Haustiere
⚠️ Vollständige Überprüfung des Produkts. Wenn Teile fehlen, wenden Sie sich bitte an den Verkäufer
⚠️ Wenn es irgendwelche Schäden gibt, benutzen Sie es bitte nicht
⚠️ Verwenden Sie das richtige Ladegerät
⚠️ Kümmere dich um dein Kind, wenn es das Produkt benutzt
⚠️ Verwenden Sie nur die Komponenten aus unserem Hause
⚠️ Sei vorsichtig mit der Elektrizität. Kein Wasser oder Flüssigkeit angeschlossen
⚠ Staub mit einem trockenen Tuch entfernen. Sprühen Sie keine Flüssigkeit auf das Produkt.
⚠️ Tauchen Sie das Produkt, seine Komponenten oder Zubehörteile nicht in Wasser
⚠️ Nicht auf der Treppe benutzen
⚠️ Das Scooter konnte nur eine Person aufnehmen
⚠️ Decken Sie das Produkt ab, um Staub zu vermeiden. Bewahren Sie es nicht in einer staubigen Umgebung auf, da dies zu Schäden führen kann.
⚠️ Warnung - Brandgefahr - Benutzer nicht wartbar damage.

1.3 Entsorgung von Schrott

Sie konnten es nicht verbrennen oder mit dem Hausmüll entsorgen. Wenn die Batterie defekt ist oder ein Feuer ausbricht, kann dies zu Gefahren und Umweltverschmutzung führen. Sie müssen die Gesetze befolgen und diese sorgfältig verwahren.

1.4 Product standard

Standard Komponenten Parameter
Spezifikation	Größe (Zusammengeklappt)	854 x 420 x 340mm
	Größe (Auseinandergeklappt)	854 x 420 x 980mm
	Gewicht	8.9kgs
Produktsbeschreibung	Belastbarkeit	65kgs
	Steigfähigkeit	≤ 15^
	Geeignetes Gelände	Glatte Straße, Gefälle unter 15^
	Betriebstemperatur	25°C
	Lagertemperatur	-10°C to 50°C
Geschwindigkeit und Reichweite	Höchstgeschwindigkeit	15 km / h
	Reichweite	15km (load: 50kg)
Tyre	Vorderrad	8-Zoll Feststoffreifen
	Hinterrad	6.5-Zoll Feststoffreifen
Batterie Eigenschaften	Typ	18650 Wiederaufladbare Lithiumionen
	Batterieschutz	Bei Überladung, Überentladung, Überhitzung schaltet sich automatisch ab
	Spannung und Kapazität	21.6V 4Ah
	Leistung	86.4Wh
Ladeeigenschaften	Eingangsspannung	AC100-240V 50/60Hz
	Ausgangsspannung	DC 25.2v 1a
	Ladezeit	4-5 Stunden

Produkteinführung

2.1 Packliste

• KIRIN MINI2 e-scooter x1
• Griff x2
• Ladegerät x1
• Anweisung x1

2.2 Diagramm von KUGOO KIRIN MINI2

1 Griff
② Elektronische Finger-Handbremse
3 Faltbarer Haken
4 T-Säulen-Steigleitung
⑤ Klapphalterung
⑥ Klappverriegelung
7 Vordergabel
8 Fußbeschleuniger
9 Stoßdämpfer
10 LED-Anzeige und Schalter
11 Klappschloss
12 Hinterer Kotflügel

13 Vorderrad
14 Vorderachse
15 Fußpedal
16 Seitenständer
17 Ladeanschluss
18 Reflektierender Warnaufkleber
19 Hinterrad

Die tatsächlichen Produktdetails und Spezifikationen aufgrund von Produktaufrüstung und -Optimierung können ohne vorherige Ankündigung geändert werden.

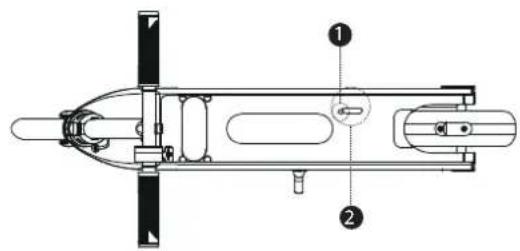

2.3 Tasteninformationen

KIRIN MINI2 haben verschiedene Teile des Bildschirms, Sie müssen sie kennen, bevor Sie fahren.

1 Power: 3-5 Sekunden zum Ein- und Ausschalten
② Modus: Klicken Sie nach dem Einschalten auf die Ein-/Ausschalttaste, um Modus 1, 2 oder 3 auszuwählen.

2.4 Informationen anzeigen

3 Zeigt die verbleibende Batterieladung an

Zeigt den Geschwindigkeitsmodus an.

B Modus 1- blau; ● Modus 2- rot und blau; ● Modus 3- rot.

Wenn kein Strom vorhanden ist, halten Sie bitte an und schalten Sie den Strom aus.

Falten und montieren Sie das Scooter

Bitte stellen Sie sicher, dass der KIRIN MINI2 ausgeschaltet ist, bevor Sie den KIRIN MINI2 zusammenbauen. Die meisten Teile wurden vor dem Verlassen des Werks zusammengebaut.

Vor der Fahrt ist eine kleine Montage von Ihnen erforderlich.

3.1 Lenker montieren

In Pfeilrichtung anziehen

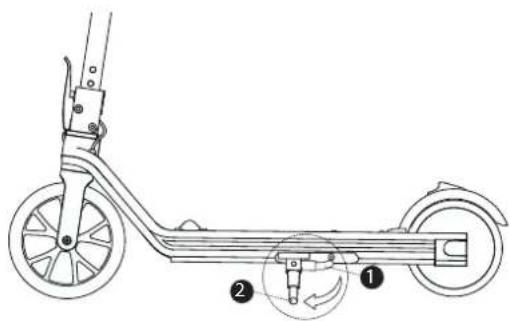

3.2 Ständer des Elektrorollers

① Der Ständer befindet sich neben dem Pedal

② Drücken Sie den Ständer nach unten

3.3 Falten und entfalten Sie den Elektroroller

① Drücken Sie den hinteren Kotflügel nach unten.
② Lösen Sie die Klapphakenverriegelung.
③ Heben Sie die Lenksäule in die dritte Position.
④ Die Lenksäule um etwa 45 Grad in Pfeilrichtung drehen.
5 Vermeiden Sie das Anstoßen des vorderen Klappsicherheitsschlosses.
⑥ Heben Sie zuerst die Lenksäule an, setzen Sie den Klappknopf zurück und drehen Sie dann die Stange zum Aufrichten.

Das Obige ist der Aufklappvorgang des Rollers. Wenn Sie den Roller falten müssen, drehen Sie den Vorgang einfach um.

Kapitel 4

Batterieladun

Bitte laden Sie den Roller vor dem Gebrauch auf.

4.1 Wie wird aufgeladen?

① Schalten Sie das Gerät aus, wenn Sie mit dem Aufladen beginnen.
② Finden Sie die Steckdose.
③ Verwenden Sie das richtige Ladegerät.
4 Während des Aufladens leuchtet das Licht rot.
⑤ Lampe leuchtet grün, wenn der Ladevorgang abgeschlossen ist.

⚠️ Wenn es sich um die erste Aufladung handelt, laden Sie den Roller vor dem Gebrauch mindestens 4.5 Stunden lang auf.
⚠️ Verwenden Sie während des Ladevorgangs unter keinen Umständen einen Roller.
Laden Sie den Akku nicht länger als nötig auf. Die Standard-Ladezeit beträgt ca. 4.5 Stunden (4-Ah-Akku). Ein zu langer Ladevorgang kann die Lebensdauer und Leistung des Akkus beeinträchtigen.
⚠ Laden Sie den Akku mindestens alle drei Monate auf, um die Lebensdauer zu verlängern.

4.2 Batterieeigenschaften

Komponente Parameter
Art der Batterie	Wiederaufladbare Lithiumionen
Ladezeit	4-5 Stunden
Spannung	21.6V
Kapazität	4Ah
Betriebstemparatur	-10°C to 40°C
Ladetemperatur	5°C to 45°C
Lagertemperatur	-20°C to 50°C
KWh	86.4Wh
Schutz	Überladung, Überentladung, Überhitzung schaltet sich automatisch ab

Kapitel 5

Verwendung

Lesen Sie bitte die folgenden Informationen, bevor Sie mit dem KIRIN MINI2 fahren.

⚠️ Sie müssen den Helm oder andere Schutzkleidung tragen
⚠ Körpergewicht weniger als 65kg
⚠ Befolgen Sie die örtlichen Gesetze
⚠️ Der KIRIN MINI2 enthält den Motor, der gemäß Ihren örtlichen Vorschriften als Kraftfahrzeug eingestuft werden kann. Es liegt in Ihrer Verantwortung, die örtlichen Vorschriften einzuhalten.

5.1 Fahrtunterricht

Halten Sie den Lenker mit beiden Händen fest, setzen Sie den rechten Fuß auf die Beschleunigung und schieben Sie mit dem linken Fuß an, um den Elektroroller zu bewegen.

Auf das Gaspedal treten Härter, schneller

Loslassen, um zu entschleunigen

Nach rechts abbiegen Nach links abbiegen

Drehen Sie den Lenker mit beiden Händen

Presse

Drücken Sie die elektronische Handbremse und treten Sie gleichzeitig mit Ihrem Fuß auf den hinteren Kotflügel, um zu entschleunigen oder um den Scooter anzuhalten Seien Sie vorsichtig beim Absteigen.

Um den Roller auszuschalten, halten Sie den Ein-/Ausschalter nach dem vollständigen Anhalten einige Sekunden lang 3 bis 5 Sekunden lang gedrückt.

⚠️ Für Ihre Sicherheit, lesen Sie sorgfältig vor dem Fahren.

5.2 Praktische Richtlinien

Bitte üben Sie das Fahren, bis Sie alle Rollerfunktionen problemlos nutzen können. Beachten Sie die folgenden Tipps.

• Vermeiden Sie es, durch Gegenstände zu gelangen, die am Rad haften bleiben oder in / unter dem Rad stecken bleiben. Tragen Sie flache Schuhe für Flexibilität und Stabilität.
• Üben Sie so lange, bis Sie problemlos einsteigen, sich vorwärtsbewegen, umdrehen, anhalten und aussteigen können.
• KIRIN MINI2 r kann mit einer Neigung von 15 Grad auf der Straße gefahren werden. Es ist jedoch nicht empfehlenswert, auf der
  • Piste zu fahren.
  KIRIN MINI2 gilt für relativ flaches Gelände.
  Fahren Sie nicht auf Hängen, Fußgängern oder Hindernissen, bis Sie mit dem Roller vertraut sind.

⚠ Der KIRIN MINI2 wiegt ca. 8.9 kg. Denken Sie daran, den Roller zu falten, bevor Sie ihn aufheben.

Kapitel 6

⚠️ Führen Sie keine Wartung durch, wenn die Stromversorgung eingeschaltet ist oder die Batterie geladen wird.
Nach jeder Fahrt, besonders wenn Sie eine lange Strecke zurückgelegt haben, überprüfen Sie Ihren Roller.
- Überprüfen Sie die Bremsen, um sicherzustellen, dass sie richtig funktionieren..
- Stellen Sie sicher, dass alle Schrauben und Bolzen straff und richtig befestigt sind, um Verletzungen und unnötigen Verschleiß zu vermeiden.
⚠ Reifenverschleiß und -zerreißen ist normal. Die Geschwindigkeit, mit der sich die Reifen verschlechtern, hängt von der Fahrart ab, d.h. das Laufrad kann zu minimalem Verschleiß führen, während die Leistung und/oder das schwere Driften zu übermäßigem Verschleiß führen können. Für den Kauf von Reifenersatzteilen und/oder für Fragen zu Ihren Roller-Teilen, besuchen Sie bitte unsere Website.

6.1 Reinigung und Wartung

Nach langer Fahrt müssen Sie es reinigen, um sicherzustellen, dass das Produkt gut funktioniert

⚠️ Stellen Sie vor dem Reinigen sicher, dass sich der Roller ausschaltet
⚠️ Verwenden Sie zum Schrubben ein trockenes Tuch
⚠️ Kontakt mit Flüssigkeiten vermeiden
⚠️ Verwenden Sie keinen Alkohol und kein Reinigungsmittel
⚠ Sprühen Sie die Flüssigkeit nicht direkt auf einen Teil des Scooters.

6.2 Aufbewahrung

Befolgen Sie zum Speichern von KIRIN MINI2 die folgenden Informationen.

⚠️ Bitte laden Sie es auf, bevor Sie es für längere Zeit abstellen
⚠ Laden Sie es alle 3 Monate auf
⚠ Abdeckung KIRIN MINI2, um das Eindringen von Staub zu verhindern. Bewahren Sie sie nicht in staubiger Umgebung auf, da dies zu Beschädigungen führen kann.
⚠️ Setzen Sie es keinen instabilen Temperaturen aus. Wasser oder Feuchtigkeit können die Batterien und Stromkreise beschädigen.

6.3 Transport

Schließen und falten Sie den Roller, bevor Sie ihn bewegen, anheben oder transportieren (Anweisungen finden Sie in Abschnitt 3.3).

⚠️ Beachten Sie beim Anheben des gesamten Scooters, dass der KIRIN MINI2 ca. 8.9kg wiegt.

Kapitel 7

Pflegen

Für Ihren KIRIN MINI2 electric Scooter wird dem Erstbesitzer eine Garantie von einem Jahr ab Kaufdatum auf Material- und Verarbeitungsfehler bei normalem Gebrauch und normalem Service gewährt.

Diese Garantie gibt Ihnen bestimmte gesetzliche Rechte und Sie haben möglicherweise andere Rechte, abhängig von den örtlichen Gesetzen. Diese Garantie beträgt ein Jahr ab Kaufdatum. Wenn das Produkt repariert oder ersetzt wird, wird die Garantiezeit nicht verlängert. Diese Garantie wird nicht verlängert deckt nur technische Hardwaremängel unter normalen Nutzungsbedingungen während der Garantiezeit ab.

Die Garantie umfasst nicht

(a) Transport (b) Lagerung (c) Verwendung (d) Befolgen Sie nicht die Anweisung (e) Änderung

(f) Reparatur ohne Genehmigung (g) Abrieb (h) Unfall

Erklärung: Wir sind nicht verantwortlich für den versehentlichen Gebrauch dieses Produktes und seine Haftung wird den Kaufpreis des Produktes unter keinen Umständen übersteigen.
