Produkttyp	Klappbares Elektrofahrrad
Marke und Modell	Kugoo Kirin V1
Rahmenmaterial	Metalle (Stahl oder Aluminium)
Abmessungen ausgeklappt	1170 x 500 x 990 mm
Abmessungen gefaltet	1170 x 200 x 720 mm
Nettogewicht	18 kg
Maximale Belastung	120 kg
Höchstgeschwindigkeit	45 km/h (variabel je nach Bedingungen)
Reichweite (reiner Elektromodus)	25 ± 3 km
Reichweite (Unterstützungsmodus)	45 km
Motorgröße	14 Zoll (Nabenmotor)
Nennleistung des Motors	400 W
Batteriespannung	48 V
Batteriekapazität	7,5 Ah
Ladezeit	6 Stunden
BMS (Batteriemanagementsystem)	Ja
Bremsentyp	Scheibenbremsen vorne und hinten
Vorderbeleuchtung	Vorderlampe (schaltbar)
Schutzart	IP54
Betriebstemperatur	-20 °C bis 65 °C
Ladetemperatur	0 °C bis 45 °C
Empfohlenes Alter	16 bis 45 Jahre
Zusätzliche Funktionen	Tempomat, mobile App, schnelles Falten
Im Lieferumfang enthalten	Pedale, Ladegerät, Inbusschlüssel, Kotflügel, Kindersitz (je nach Version)
Wartung	Reifen prüfen (35-45 psi), Bremsen, Kette; trocken lagern

Häufig gestellte Fragen - Kirin V1 Kugoo

Wie falte und entfalte ich den Kugoo Kirin V1?

Zum Falten betätigen Sie den vertikalen Entfaltverschluss und klappen Sie den Rahmen um. Zum Entfalten heben Sie den Rahmen an und verriegeln den Verschluss. Stellen Sie sicher, dass die Sicherungen vor dem Gebrauch eingerastet sind.

Was ist die Höchstgeschwindigkeit und wie erreiche ich sie?

Die Höchstgeschwindigkeit beträgt 45 km/h. Sie hängt vom Gewicht, dem Batteriezustand, dem Reifendruck und dem Gelände ab. Beschleunigen Sie allmählich, um Ruckeln zu vermeiden.

Wie lade ich den Akku richtig?

Schließen Sie zuerst das Ladegerät an den Akku an, dann an eine Steckdose (AC 100-240V). Die Ladezeit beträgt 6 Stunden. Wenn die Anzeige von rot auf grün wechselt, trennen Sie zuerst die Steckdose, dann den Akku. Laden Sie nicht länger als 6 Stunden.

Welche Fahrmodi sind verfügbar?

Das Fahrrad ist standardmäßig im Unterstützungsmodus (Pedalunterstützung). Sie können über die Steuerung in den reinen Elektromodus (ohne Treten) wechseln. Verwenden Sie den Gasgriff, um den Motor zu aktivieren.

Wie warte ich die Scheibenbremsen?

Überprüfen Sie regelmäßig den Verschleiß der Beläge und die Spannung der Züge. Wenn die Bremsen locker sind, verwenden Sie den Inbusschlüssel, um den Zug einzustellen. Fetten Sie niemals die Scheiben oder Beläge.

Welcher Reifendruck wird empfohlen?

Der empfohlene Druck beträgt 35 bis 45 psi (2,4 bis 3,1 bar). Ein zu geringer Druck verringert die Reichweite und Höchstgeschwindigkeit. Überprüfen Sie vor jeder Fahrt.

Ist der Kugoo Kirin V1 wasserdicht?

Ja, es hat die Schutzart IP54, die es vor Spritzwasser und Staub schützt. Vermeiden Sie jedoch Fahrten bei starkem Regen und tauchen Sie das Fahrrad niemals ins Wasser.

Kann ich das Fahrrad nachts benutzen?

Ja, die vordere Lampe ist enthalten und kann durch Drücken der Taste unter dem Tacho für 3 bis 5 Sekunden eingeschaltet werden. Tragen Sie auch eine Rückleuchte, um gesehen zu werden.

Wie montiere ich die Pedale?

Schrauben Sie jedes Pedal im Uhrzeigersinn auf die entsprechende Kurbel. Verwenden Sie den mitgelieferten Inbusschlüssel zum Festziehen. Das linke Pedal hat bei einigen Modellen ein Linksgewinde (gegen den Uhrzeigersinn); überprüfen Sie die Markierung.

Wie lange ist die Garantiezeit und was sind die Bedingungen?

Die Garantie ist auf der beiliegenden Garantiekarte angegeben. Sie deckt Herstellungsfehler ab. Schäden durch unsachgemäßen Gebrauch, falsches Laden oder Modifikationen sind nicht abgedeckt. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG Kirin V1 Kugoo

1. Gangschaltung

2. Armaturenbrett

3. Bremsgriff

4. Lenkstange

5.Power-Taste

1. Standrohr

2. Vertikale Faltschließe

3. Sicherheitsschnalle

4. Frontscheinwerfer

5. Steuerrohr

6. Vorderradgabel

12.Reifen

1. Radnabe

14.Bremsscheibe

15.Scheibenbremse

1. Vorderkotflügel

2. Rahmen

18.Pedal

1. Batteriekasten

20.Kurbel

1. Kettenrad

22.Ketten

23.Fahrradständer

1. Heckkotflügel

2. Sitzrohr

26.Sitz

Hinweis: Einige Details Ihres Fahrrads können sich aufgrund unserer Produktoptimierung geringfügig von der obigen Abbildung unterscheiden, was die Nutzung nicht beeinträchtigt.

Pedal * 2 Ladegerät * 1 Anweisung * 1
Garantiekarte *1

15mm Einmaul-Gabelschlüssel*1

Kotflügel*1Innensechtsklaitschlüssel * 1

ZUBEHÖRLISTE

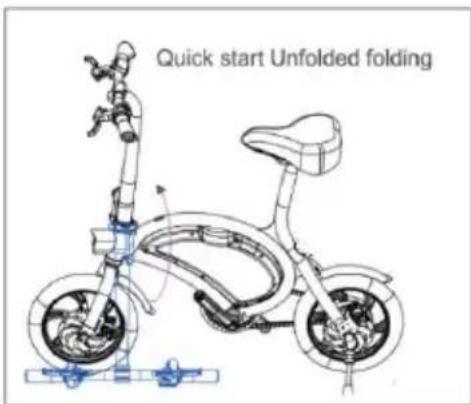

1. Installation : Nach dem Auspacken lösen Sie den Lenker & Schnellspanner, stellen Sie den horizontalen Handgriff in die richtige Richtung ein, verriegeln Sie den horizontalen Handgriff und halten Sie den Bremshebel mehrmals leicht fest, stellen Sie die Bremsleitungen auf den besten Zustand ein.
2. EIN/AUS: Drücken Sie den Schaltknopf am linken Lenker, um das E-Bike einzuschalten, das Armaturenbrett leuchtet auf; Drücken Sie den Schaltknopf erneut, um das E-Bike auszuschalten.

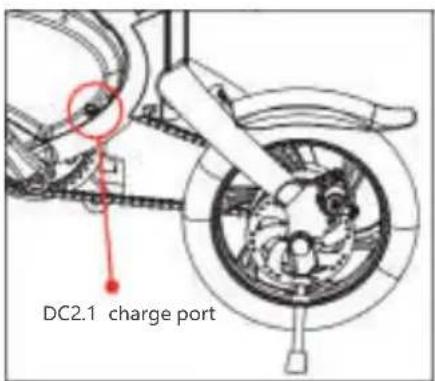

3. Aufladen: Schließen Sie das Ladegerät an den Netzstecker und dann an das E-Bike an. Wenn die Anzeige des Ladegeräts von rot auf grün wechselt, zeigt sie die volle Leistung an.
4. Batteriezustand: Nach dem Booten leuchtet das Armaturenbrett auf und der Strom wird angezeigt. Es hat vier Balken, die jeweils hoher Leistung, mittlerer Leistung und niedriger Leistung entsprechen
5. Bremse: Bei Verwendung von Scheibenbremsen können Sie vor dem vollständigen Lösen nicht beschleunigen.
6. Scheinwerfer: der Scheinwerfer ist im manuellen Steuermodus, die Steuertaste unter dem Messinstrument, drücken Sie sie 3-5 Sekunden, um das Licht ein-/auszuschalten.
7. Booten bei Null Geschwindigkeit: Wenn das E-Bike im Standby-Modus ist, können Sie mit dem Beschleunigungsstab beschleunigen.
8. Beschleunigen: Bitte beschleunigen Sie das Ebike langsam, drehen Sie den Gashebel im Falle eines Bruchs nicht zu stark.
9. Elektromodus und Assistenzmodus: Die Standardeinstellung des E-Bikes ist der Assistenzmodus, mit nur einem Gang. Während er im Assistenzmodus arbeitet, kann er auch den Elektromodus verwenden.

Größe	Material Metall
	Faltgröße 1170*200*720mm
	Entfaltungsgröße 1170*500*990mm
	Pedalhöhe 120mm
	Nabengröße 14 Zoll
	Verpackungsmaße 1190*220*625mm
	Farbe Schwarz
Performance	Gewicht 18kg
	Maxim. Belastung 120kg
	Fahrgeschwindigkeit 40km/h
	Höchstgeschwindigkeit 45km/h
	Laufleistung(reiner Elektrobetrieb)	25±3km
	Assistent - Laufleistung 45km
	Bergauf 15 Grad
	Temperatur -10~45°C
	Wasserdicht IP54
Standard	Batterie 7.5Ah
	Nennleistung	400W
	Nennspannung	48V
	Ladespannung	DC54.6V
	Eingangsspannung:	AC100~240V
	BMS	Ja
	Ladezeit	6H
Eigenschaften	App	Ja
	Licht	Ja / Scheinwerfer
	Kreuzfahrt	Ja
	Bremsen-Modus	Scheibenbremsen vorne und hinten

Bemerkung: Viele Faktoren werden die Höchstgeschwindigkeit beeinflussen, wie z.B. Leistung, Last, Reifendruck, Straßenbedingungen, Kette, Schmierungsgrad usw. Die Laufleistung wurde auf der Grundlage der Temperatur 25°C, einer Last von 60KG, einer Geschwindigkeit von 15-20KM/H, einer glatten und harten Straße und von voller bis leerer Batterie gemessen. Sie ist auch von anderen Faktoren abhängig, wie Fahrgewohnheiten, Temperatur, Belastung, Reifendruck, Straßenbedingungen usw.".

ACHTUNG

Ladung zwischen 0 Grad - 45 Grad, Reifegrad zwischen -20 Grad und 60 Grad, Batterie trocken halten. Setzen Sie es nicht in Säure und Alkalinität Flüssigkeit. Kein Regen, Feuer und Hitze. Legen Sie den Plus- und Minuspol der Batterie nicht falsch ein. Beschädigen Sie die Batterie nicht, indem Sie sie auseinandernehmen oder den falschen Adapter verwenden. Laden Sie es nicht länger als 6 Stunden und nicht mehr als 2A auf.

Bei längerer Nichtbenutzung lagern Sie die Batterie bitte an einem trockenen und kühlen Ort und laden Sie sie alle 2 Monate für 2 Stunden auf. Folgen Sie der Anweisung, sonst ist der Benutzer für die Folgen verantwortlich.

Beim Aufladen achten Sie bitte auf den Batterietyp und die Spannung, legen Sie die Batterie an die frische Luft und stellen Sie sie nicht in die direkte Sonne oder in einen geschlossenen Raum.

Beim Aufladen legen Sie bitte zuerst die Batterie ein, dann schließen Sie den Strom an; nach dem Aufladen trennen Sie den Strom ab, dann trennen Sie den Batteriestecker. Wenn das grüne Licht aufleuchtet, schalten Sie den Strom ab, schließen Sie die Batterie nicht an, wenn sie nicht aufgeladen wird.

Wenn während des Ladevorgangs die Anzeigeleuchte falsch leuchtet oder ein seltsamer Geruch auftritt oder das Ladegerät zu heiß ist, stoppen Sie bitte sofort den Ladevorgang, das Ladegerät wird überprüft und repariert oder ersetzt. Bei Verwendung oder Lagerung der Ladegeräte. Falls irgendetwas Falsches in das Ladegerät gefallen ist, insbesondere das Wasser oder andere Flüssigkeiten, nehmen Sie das Ladegerät bitte möglichst nicht in Betrieb. Andernfalls seien Sie vorsichtig und legen Sie es in die Kühlbox. Das Ladegerät darf nicht selbst zerlegt werden.

Bitte überprüfen Sie die Bremse vor der Fahrt. Bitte bremsen Sie zuerst das Hinterrad.

Achten Sie auf die Spannung der Bremse, verwenden Sie den Sechskantschlüssel, wenn die Bremse locker ist. In Regen- und Schneetagen einen längeren Bremsweg benötigen.

Altersempfehlung: 16-45 Jahre.

Reiten

Lesen Sie zuerst die Anleitung, um sich über die Produktleistung zu informieren.

Verleihen Sie es nicht an jemanden, der damit nicht vertraut ist.

Tragen Sie einen Helm beim Fahren. Befolgen Sie die Verkehrsregeln und fahren Sie nicht im Straßenverkehr.

Bei Bergabfahrten oder rutschiger Straße sollte die Geschwindigkeit

unter 15 km/h liegen. Kontrollieren Sie den Reifen vor der Fahrt, der

Reifendruck sollte 35-45PSI betragen. Den Motor nicht zu stark

belasten, die Achsen glatt halten.

Nicht überlasten. (Max. Last beträgt 120kg)

Bei Regen- und Schneetagen sollten Sie auf die zusätzliche Entfernung achten.

Einhandfahrt ist verboten.

Wartung

Das Vorder- und Hinterrad des E-Bikes sollte sich in der Mitte des Rahmens befinden.

Stellen Sie das E-Bike nach der Fahrt an einem kühlen und trockenen Ort auf.

Motor und Bremse häufig überprüfen, kein Öl auf die Bremse spritzen.

Prüfen Sie das E-Bike und die Schrauben und Stellen, die befestigt werden müssen, und befestigen Sie es häufig.

Prüfen Sie, ob der Reifen durchlöchert ist und Luft austritt. Wenden Sie sich für Reparatur und Austausch bitte an einen Fachmann.

Ankündigung der Verantwortung

Alle Urheber- und Erklärungsrechte für das Produktmodell, den Typ und die zugehörigen Informationen sind vorbehalten.

Diese Anweisung ist für denotierte Modelle geeignet.

Eine Änderung oder ein Teilaustausch des E-Bikes wird nicht nochmals mitgeteilt.

Lesen Sie die Anweisungen und befolgen Sie die Anweisungen, sonst ist der Benutzer für den

Schaden verantwortlich.
