Kirin B1 Pro - Roller Kugoo - Kostenlose Bedienungsanleitung

Produkttyp	Klappbarer Elektroroller
Marke	Kugoo
Modell	Kirin B1 Pro
Abmessungen (zusammengeklappt)	1040 x 205 x 720 mm
Abmessungen (aufgeklappt)	1040 x 205 x 940 mm
Gewicht	18 kg
Maximale Last	120 kg
Akku	Lithium, 10 Ah, 36 V
Ladezeit	6 bis 8 Stunden
Höchstgeschwindigkeit	25 km/h (begrenzt auf 20 km/h bei Fahrt)
Reichweite (Elektromodus)	40 ± 3 km
Reichweite (Unterstützungsmodus)	60 km
Motor	250 W nominal
Bremsen	Vorder- und Hinterrad-Scheibenbremsen
Radgröße	12 Zoll
Rahmenmaterial	Metall
Farbe	Schwarz
Schutzklasse	IP54
Betriebstemperatur	-10 °C bis 45 °C
Im Lieferumfang enthalten	Pedale, Ladegerät, Schlüssel, Schutzblech, Handbuch
Hauptfunktionen	Schnellklappfunktion, Nullgeschwindigkeitsstart, Tempomat, vordere/hintere Beleuchtung, Tretunterstützung
Wartung	Bremsen und Reifendruck prüfen (35-45 psi), Bremsen nicht ölen, Batterie trocken lagern
Sicherheit	Helmpflicht empfohlen, Alter 16-45 Jahre, max. Gewicht 120 kg
Reparierbarkeit	Ersatzteile verfügbar (Pedale, Bremsen, Batterie usw.); wenden Sie sich an einen autorisierten Techniker

Häufig gestellte Fragen - Kirin B1 Pro Kugoo

Wie klappe ich den Roller zusammen und auf?

Zum Zusammenklappen senken Sie das Sitzrohr ab und klappen Sie den Lenker mit der Verschlussklammer um. Zum Aufklappen heben Sie den Lenker und verriegeln ihn. Siehe Abschnitt Schnelles Zusammen- und Aufklappen in der Anleitung.

Wie hoch ist der empfohlene Reifendruck?

Der Reifendruck sollte zwischen 35 und 45 psi (ca. 2,4 bis 3,1 bar) liegen. Überprüfen Sie ihn regelmäßig vor jeder Fahrt.

Wie lade ich den Akku richtig?

Schließen Sie zuerst das Ladegerät am Roller an, dann an eine Steckdose (100-220 V). Die Ladezeit beträgt 6 bis 8 Stunden. Die Anzeige wechselt von Rot auf Grün, wenn der Akku voll ist. Überschreiten Sie nicht 6 Stunden Ladezeit und verwenden Sie keine Quelle über 2 A.

Wie hoch ist die tatsächliche Reichweite des Rollers?

Im reinen Elektromodus rechnen Sie mit 40 ± 3 km (Idealbedingungen: 60 kg, 25°C, flache Straße, 15-20 km/h). Im Unterstützungsmodus beträgt die Reichweite 60 km. Diese Werte können je nach Gewicht, Temperatur und Gelände variieren.

Kann ich den Roller bei Regen benutzen?

Der Roller hat die Schutzklasse IP54, die ihn vor Spritzwasser schützt, aber nicht vor starkem Regen. Vermeiden Sie Fahrten bei starkem Regen und tauchen Sie den Akku niemals ins Wasser. Trocknen Sie ihn nach Nässe gründlich ab.

Wie pflege ich den Akku bei längerer Nichtnutzung?

Wenn Sie den Roller länger als zwei Monate nicht nutzen, lagern Sie den Akku an einem trockenen, kühlen Ort. Laden Sie ihn alle 2 Monate für 2 Stunden auf, um eine Tiefentladung zu vermeiden. Lassen Sie den Akku nicht vollständig entladen.

Was tun, wenn die Bremse locker erscheint?

Verwenden Sie den mitgelieferten Inbusschlüssel, um das Bremsseil nachzuziehen. Wenn das Problem bestehen bleibt, prüfen Sie den Belagverschleiß oder wenden Sie sich an einen Techniker. Bremsen niemals ölen.

Was sind das Mindestalter und das maximale zulässige Gewicht?

Der Roller wird für Benutzer im Alter von 16 bis 45 Jahren empfohlen. Die maximale Belastung beträgt 120 kg (Fahrer- und Gepäckgewicht).

Wie wechsle ich vom Unterstützungs- in den Elektromodus?

Standardmäßig ist der Roller im Unterstützungsmodus (Sie müssen treten). Um in den reinen Elektromodus zu wechseln, verwenden Sie den Gashebel am Lenker. Sie können auch über die App in den Elektromodus wechseln, falls verfügbar.

Was tun, wenn die Ladeanzeige nach 8 Stunden rot bleibt?

Wenn die Anzeige nicht auf Grün wechselt, trennen Sie sofort den Stecker und beenden Sie den Ladevorgang. Überprüfen Sie, ob der Akku richtig angeschlossen ist. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker, um das Ladegerät oder den Akku überprüfen zu lassen.

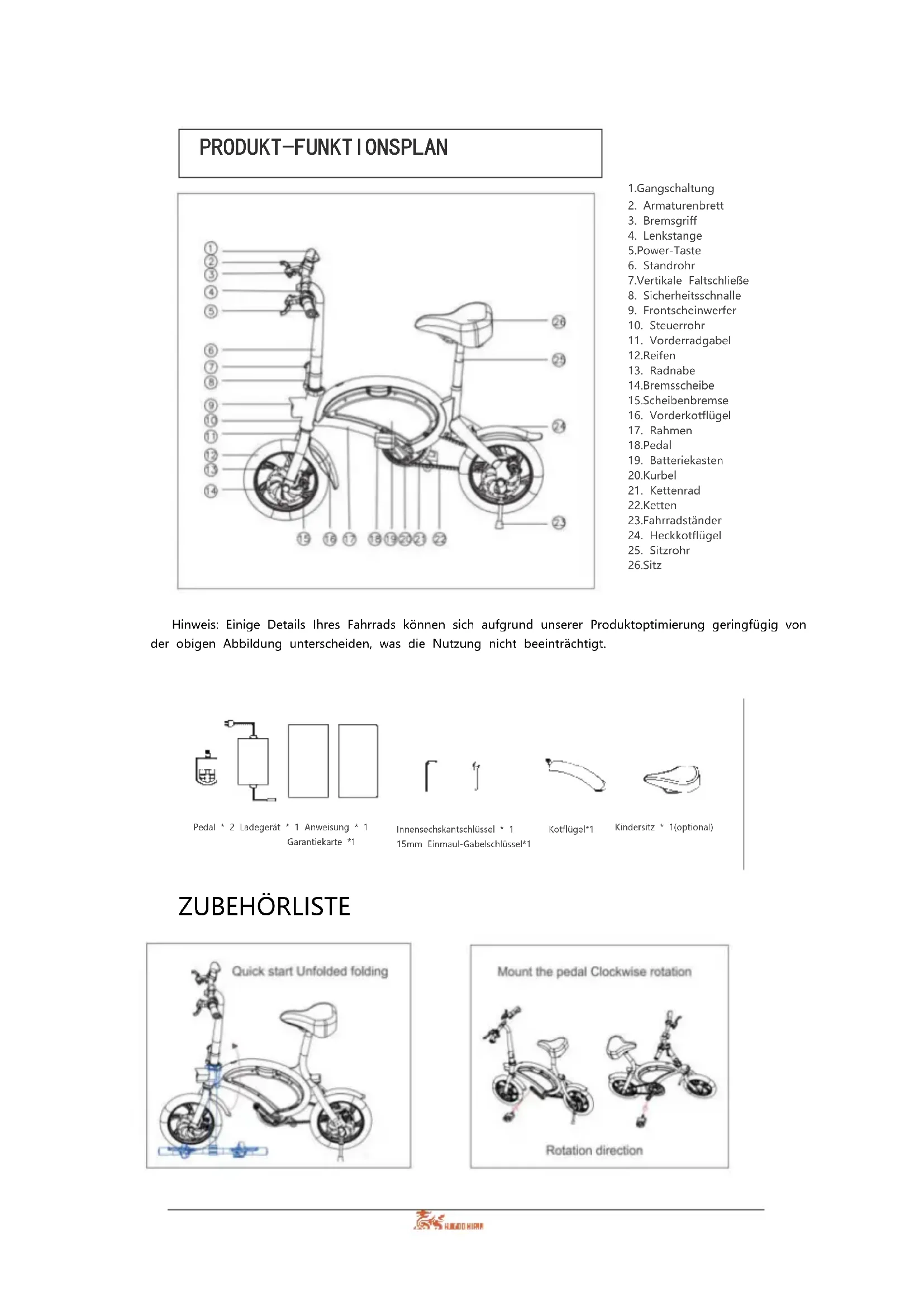

BEDIENUNGSANLEITUNG Kirin B1 Pro Kugoo

1. Gangschaltung

2. Armaturenbrett

3. Bremsgriff

4. Lenkstange

5.Power-Taste

1. Standrohr

2. Vertikale Faltschließe

3. Sicherheitsschnalle

4. Frontscheinwerfer

5. Steuerrohr

6. Vorderradgabel

12.Reifen

1. Radnabe

14.Bremsscheibe

15.Scheibenbremse

1. Vorderkotflügel

2. Rahmen

18.Pedal

1. Batteriekasten

20.Kurbel

1. Kettenrad

22.Ketten

23.Fahrradständer

1. Heckkotflügel

2. Sitzrohr

26.Sitz

Hinweis: Einige Details Ihres Fahrrads können sich aufgrund unserer Produktoptimierung geringfügig von der obigen Abbildung unterscheiden, was die Nutzung nicht beeinträchtigt.

Pedal * 2 Ladegerät * 1 Anweisung * 1 Garantiekarte *1

Innensechskantschlüssel * 1 15mm Einmaul-Gabelschlüssel*1

Kotflügel*1

Kindersitz * 1(optional)

ZUBEHÖRLISTE

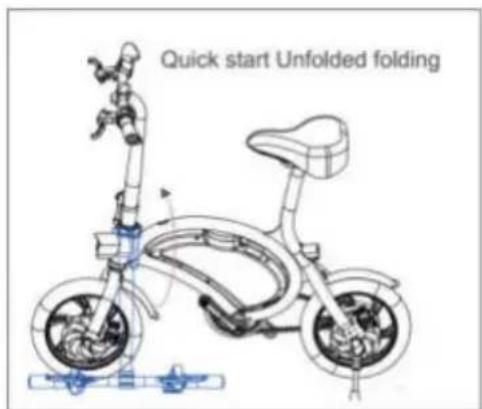

1. Installation : Nach dem Auspacken lösen Sie den Lenker & Schnellspanner, stellen Sie den horizontalen Handgriff in die richtige Richtung ein, verriegeln Sie den horizontalen Handgriff und halten Sie den Bremshebel mehrmals leicht fest, stellen Sie die Bremsleitungen auf den besten Zustand ein.

2. EIN/AUS: Drücken Sie den Schaltknopf am linken Lenker, um das E-Bike einzuschalten, das Armaturenbrett leuchtet auf; Drücken Sie den Schaltknopf erneut, um das E-Bike auszuschalten.

3. Aufladen: Schließen Sie das Ladegerät an den Netzstecker und dann an das E-Bike an. Wenn die Anzeige des Ladegeräts von rot auf grün wechselt, zeigt sie die volle Leistung an.

4. Batteriezustand: Nach dem Booten leuchtet das Armaturenbrett auf und der Strom wird angezeigt. Es hat vier Balken, die jeweils hoher Leistung, mittlerer Leistung und niedriger Leistung entsprechen

5. Bremse: Bei Verwendung von Scheibenbremsen können Sie vor dem vollständigen Lösen nicht beschleunigen.

6. Scheinwerfer: der Scheinwerfer ist im manuellen Steuermodus, die Steuertaste unter dem Messinstrument, drücken Sie sie, um das Licht ein-/auszuschalten.

7. Rücklicht: Beim Bremsen blinkt das Rücklicht langsam; in anderen Fällen ist das Rücklicht synchron mit dem Frontlicht.

8. Booten bei Null Geschwindigkeit: Wenn das E-Bike im Standby-Modus ist, können Sie mit dem Beschleunigungsstab beschleunigen.

9. Beschleunigen: Bitte beschleunigen Sie das Ebike langsam, drehen Sie den Gashebel im Falle eines Bruchs nicht zu stark.

10. Elektromodus und Assistenzmodus: Die Standardeinstellung des E-Bikes ist der Assistenzmodus, mit nur einem Gang. Während er im Assistenzmodus arbeitet, kann er auch den Elektromodus verwenden.

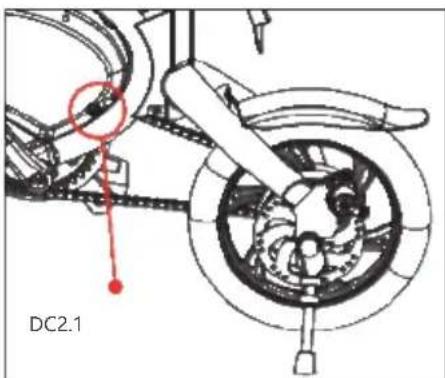

DC2.1

Größe	Material Metall
	Faltgröße	1040*205*720mm
	Entfaltungsgröße 1040*205*940mm
	Pedalhöhe 80mm
	Nabengröße 12 Zoll
	Verpackungsmaße 1050*220*650mm
	Farbe Schwarz
Performance	Gewicht 18kg
	Maxim. Belastung 120kg
	Fahrgeschwindigkeit 20km/h
	Höchstgeschwindigkeit 25km/h
	Laufleistung(reiner Elektrobetrieb)	40±3km
	Assistent - Laufleistung 60km
	Bergauf 15 Grad
	Temperatur -10~45°C
	Wasserdicht IP54
Standard	Batterie 10Ah
	Nennleistung 250W
	Nennspannung	36V
	Ladespannung	DC42V
	Eingangsspannung:	AC100~220V
	BMS	Ja
	Ladezeit	6-8H
Eigenschaften	App	Ja
	Persönlicher Aufkleber	Optional
	Licht	Ja / Scheinwerfer + hinten Nebellicht
	Kreuzfahrt	Ja
	Bremsen-Modus	Scheibenbremsen vorne und hinten

Bemerkung: Viele Faktoren werden die Höchstgeschwindigkeit beeinflussen, wie z.B. Leistung, Last, Reifendruck, Straßenbedingungen, Kette, Schmierungsgrad usw. Die Laufleistung wurde auf der Grundlage der Temperatur 25°C, einer Last von 60KG, einer Geschwindigkeit von 15-20KM/H, einer glatten und harten Straße und von voller bis leerer Batterie gemessen. Sie ist auch von anderen Faktoren abhängig, wie Fahrgewohnheiten, Temperatur, Belastung, Reifendruck, Straßenbedingungen usw.".

ACHTUNG

Ladung zwischen 0 Grad - 45 Grad, Reifegrad zwischen -20 Grad und 60 Grad, Batterie trocken halten. Setzen Sie es nicht in Säure und Alkalinität Flüssigkeit. Kein Regen, Feuer und Hitze. Legen Sie den Plus- und Minuspol der Batterie nicht falsch ein. Beschädigen Sie die Batterie nicht, indem Sie sie auseinandernehmen oder den falschen Adapter verwenden. Laden Sie es nicht länger als 6 Stunden und nicht mehr als 2A auf.

Bei längerer Nichtbenutzung lagern Sie die Batterie bitte an einem trockenen und kühlen Ort und laden Sie sie alle 2 Monate für 2 Stunden auf. Folgen Sie der Anweisung, sonst ist der Benutzer für die Folgen verantwortlich.

Beim Aufladen achten Sie bitte auf den Batterietyp und die Spannung, legen Sie die Batterie an die frische Luft und stellen Sie sie nicht in die direkte Sonne oder in einen geschlossenen Raum.

Beim Aufladen legen Sie bitte zuerst die Batterie ein, dann schließen Sie den Strom an; nach dem Aufladen trennen Sie den Strom ab, dann trennen Sie den Batteriestecker. Wenn das grüne Licht aufleuchtet, schalten Sie den Strom ab, schließen Sie die Batterie nicht an, wenn sie nicht aufgeladen wird.

Wenn während des Ladevorgangs die Anzeigeleuchte falsch leuchtet oder ein seltsamer Geruch auftritt oder das Ladegerät zu heiß ist, stoppen Sie bitte sofort den Ladevorgang, das Ladegerät wird überprüft und repariert oder ersetzt. Bei Verwendung oder Lagerung der Ladegeräte. Falls irgendetwas Falsches in das Ladegerät gefallen ist, insbesondere das Wasser oder andere Flüssigkeiten, nehmen Sie das Ladegerät bitte möglichst nicht in Betrieb. Andernfalls seien Sie vorsichtig und legen Sie es in die Kühlbox. Das Ladegerät darf nicht selbst zerlegt werden.

Bitte überprüfen Sie die Bremse vor der Fahrt. Bitte bremsen Sie zuerst das Hinterrad.

Achten Sie auf die Spannung der Bremse, verwenden Sie den Sechskantschlüssel, wenn die Bremse locker ist. In Regen- und Schneetagen einen längeren Bremsweg benötigen.

Altersempfehlung: 16-45 Jahre.

Reiten

Lesen Sie zuerst die Anleitung, um sich über die Produktleistung zu informieren.

Verleihen Sie es nicht an jemanden, der damit nicht vertraut ist.

Tragen Sie einen Helm beim Fahren. Befolgen Sie die Verkehrsregeln und fahren Sie nicht im Straßenverkehr.

Bei Bergabfahrten oder rutschiger Straße sollte die Geschwindigkeit

unter 15 km/h liegen. Kontrollieren Sie den Reifen vor der Fahrt, der

Reifendruck sollte 35-45PSI betragen. Den Motor nicht zu stark

belasten, die Achsen glatt halten.

Nicht überlasten. (Max. Last beträgt 120kg)

Bei Regen- und Schneetagen sollten Sie auf die zusätzliche Entfernung achten.

Einhandfahrt ist verboten.

Wartung

Das Vorder- und Hinterrad des E-Bikes sollte sich in der Mitte des Rahmens befinden.

Stellen Sie das E-Bike nach der Fahrt an einem kühlen und trockenen Ort auf.

Motor und Bremse häufig überprüfen, kein Öl auf die Bremse spritzen.

Prüfen Sie das E-Bike und die Schrauben und Stellen, die befestigt werden müssen, und befestigen Sie es häufig. Prüfen Sie, ob der Reifen durchlöchert ist und Luft austritt. Wenden Sie sich für Reparatur und Austausch bitte an einen Fachmann.

Ankündigung der Verantwortung

Alle Urheber- und Erklärungsrechte für das Produktmodell, den Typ und die zugehörigen Informationen sind vorbehalten.

Diese Anweisung ist für denotierte Modelle geeignet.

Eine Änderung oder ein Teilaustausch des E-Bikes wird nicht nochmals mitgeteilt.

Lesen Sie die Anweisungen und befolgen Sie die Anweisungen, sonst ist der Benutzer für den

Schaden verantwortlich.
