MANUALE UTENTE KuKirin G4 MAX Kugoo

1. Schema

2. Elenco di Parametri

3. Lista del Pacco

4. Guida all'Assemblaggio

7.Manutenzione

1. Istruzioni Operativi

2. Risoluzione di Problemi

10.Carica

1. Garanzia

1.Avvertenze

È importante conoscere appieno il Suo nuovo scooter elettrico per ottenere le migliori prestazioni, comodità, divertimento e sicurezza dalla Sua guida. La prima cosa da fare per capire il nuovo scooter e usarlo correttamente è leggere attentamente il manuale d'istruzioni.

E importante fare la prima corsa in modo sicuro e controllato, ad esempio lontano da auto, ostacoli e altri motociclisti, non guidare su autostrade, superstrade, corsie pubbliche, contro il flusso del traffico, evitado di guidare sotto la pioggia, rallentando e facendo una deviazione quando si incontra pozzanghere, ecc.

Lo scooter è un mezzo di trasporto che comporta un certo livello di rischio, non usare il cellulare o indossare le cuffie durante la guida, è necessario conoscere le regole del traffico locale per la guida di uno scooter elettrico sulle strade pubbliche e seguirle ogni volta che si guida. Per la propria sicurezza, non dimenticare mai di indossare un casco qualificato prima di salire sullo scooter. Per una maggiore protezione consigliamo di indossare protezioni come gurnitiere e ginocchiere.

Poiché la situazione può variare da luogo a luogo, non equipaggiorno in modo obbligatorio queste protezioni per lo scooter elettrico. Pertanto, se si intende usare uno scooter elettrico su strade pubbliche, è necessario dotarlo dell'equipaggiamento di base obbligatorio in conformità alle leggi e alle normative relativi.

Questo prodotto è stato progettato per l'uso personale. Non usarlo per scopi commerciali o per altri scopi.

Si perga di conservare questo manuale in un luogo sicuro per il riferimento.

2.Avviso

Prima della guida, controllare la pressione degli pneumatici e che il montaggio del manubrio sia corretto e stretto. Assicurarsi che la batteria sia completamente caricata. Se la batteria si scarica durante la guida, mantenere il veicolo in movimento lento e regolare e caricarla il prima possibile.

Controllare il caricatore, il cavo e la spina prima di ogni carica. Non usare il caricatore se è danneggiato in qualche modo.

Quando si frena su strude bugnate. la distanza di frenatu è generalmente più lunga che su strude usciutte. Pertanto, si deve frenare prima per fermarsi in modo più Sicuro.

Cereare di non usare lo scooter elettrico in caso di pioggia, temporale o neve. Se le parti elettriche (centralina, motore e batteria) si hagnano o vengono immerse nell'acqua, si causano danni irreversibili o addirittura l'esplosi-one di batteria.

Questo prodotto può essere usato solo da un adulto alla volta. Non trasportare altri passeggeri. Non usare lo scooter in caso di malessere o sotto l'effetto di alcol o farmaco.

Questro veicolo non è un giocartolo. Come per qualsiasi altro veicolo, esiste il rischio di cadute, collisioni o altre situazioni ad pericolso. Non offrire il Suo scooter a persone che non sanno come usarlo correttamente. Se si permette di tali altri di guidare il Suo scooter, ha la responsabilità e assicurarsi che tutti i condacenti siano a conoscenza di tutti i avvisi, tutte le avvertenze, le istruzioni e le precauzioni di sicurezza e che siano in grado di usare il prodotto in modo e responsabile e di proteggere se stessi e gli altri da eventuali lesioni.

Lo scooter elettrico deve essere tenuto lontano da materiali inflammabili e fiamme libere.

3 elevated

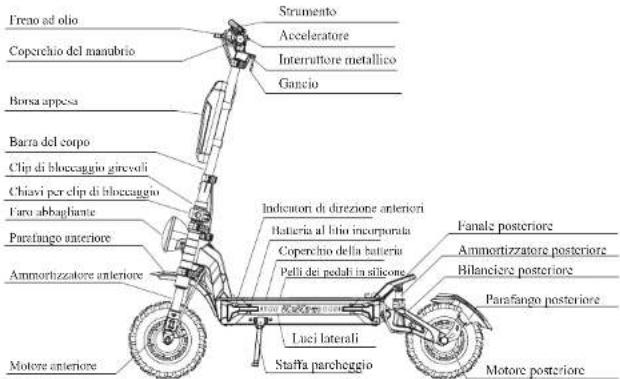

I'reno ad olio Coperchio del manaubrio Borsa appesa Barra del corpo Clip di bloccaggio gincovali Chiavi per clip di bloccaggio Faro abbaghante Parafango anteriore Ammortizzatore anteriore Motore anteriore Strumento Acceleratore Interruttore metallico Gancio Indicatori di direzione anteriori Batteria al litro incorporata Coperchio della batteria Pelti dei pedali in silicone Luci laterali Staffa parcheggio Fanale posteriore Ammortizzatore posteriore Bilanciere posteriore Parafango posteriore Motore posteriore

1. Elenco di Parametri

Nome articolo	KuKirin G4 Max
Dimensione	Dimensioni non piogate	1425*640*1340mm
	Dimensioni ripicgate	1425*640*668mm
Parametri principali	Velocità massima	< 86 km/h
	Crociera a velocità media	< 95 km
	Inclinazione massima	< 38°
	Pneumatici	Pneumatici fuoristrada da 12 pollici
	Anamortizzamento	Idrautico + smorzamento
	Impernziabilità	IP54
	Freno	Freni ad olio anteriore e posteriore + freno elettronico
	Visualizzazione di strumento	Velocità, chilometri, marce, indicatori di direzione destro e sinistro. ecc.
	Sistema di illuminazione	LED
Dati del motore	Potenza del motore	1600W*2
	Max RPM	1900rmp
	Coppiia massima in tscrita	41N.M
Dati sulla batteria	Tensione d'importo	200-240V/50-601lz
	Capacità di tensione	60V/35.2Ah
	Tempo di carica	Caricobatterie da 67.2V/5A, per una ricarica di circa 7orc.
Peso	Carico massimo	150 kg
	Peso netto	Circa 64 kg

5. Lista del Pacco

1. Manuale d'istruzioni*1

2.Gonfiatoio*1.3.Kit di attrezzi ed accessori per viti

4.Caricatore*1 5.Horsa appesa*1

Si prega di controllare attentamente se è perso e dauneggiato, In tal caso, vi preghiamo di contattarci subito.

6. Guida all'Assemblaggio

Espansione del veicolo intero

1. Aprire il gancio e sostenere la staffa di stazionamento.

2. Tenere la barra del corpo. Serrare la chiusura di sicurezza e stringere la chiave.

3. Serrare il blocco di bloccaggio del manubrio con le viti, installare il manubrio e la borsa appesa e accendere la macchina per verificare.

Picgato del veicolo intero

1. Tenere la leva del corpo e aprire la chiave.

2. Allentare la chiusura di sicurezza e tirare la leva del corpo verso l'alto.

3. Ripiegare le barre della carrozzeria, appendere i ganci e riporre la staffa di stazionamento.

7.Manutenzione

Olio lubrificante: ogni sei mesi è necessario aggiungere una piccola quantità del grasso lubrificante bianco o del lubricante alle parti piegate per la manutenzione. Ogni tre mesi si prega di controllare se non ci siano viti allentate e, se cisiuno, avvitarle.

Batteria: si prega di spegnere l'alimentazione quando si carica o non si usa, quando non si usa per molto tempo, si deve mettere lo scooter elettrico in un lungo sicuro e di caricarlo almeno una volta ogni 3 mesi.

Conservazione non lasciare lo scooter al sole forte o in luoghi molto umidi a lungo, mantenere lo scooter pulito.

8.Istruzioni Operativi

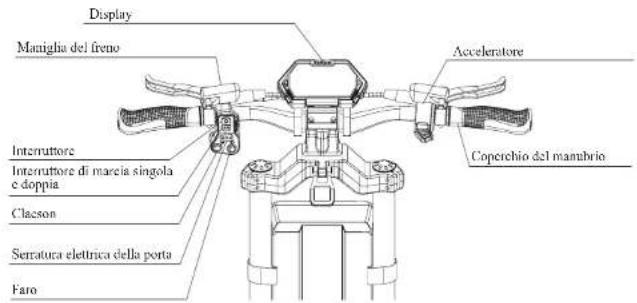

Display Maniglia del freno Acceleratore Coperchio del mamubrio Interruttore Interruttore di marcia singola e doppia Clacson Serratura elettrica della porta Faro

Gira a sinistra Velocità

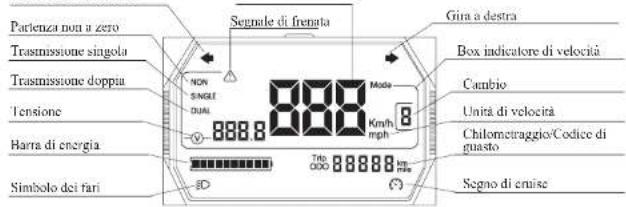

Partenza non a zero Transmissione singola Transmissione doppia Tensione Harra di energia Simbolo dei tari Segnale di frengata NON SINGLE DUAL 888.8 Mode Km/h mph Trto 000 88888 m (°) Gira a destra Box indicatore di velocità Cambio Unità di velocità Chilometraggio/Codice di guasto Segno di enise

1. Premere a lungo il pulsante di commutazione delle funzioni per accendere'spegnere la macchina.
2. Premere una volta brevemente il pulsante di selezione delle funzioni per cambiare le marce, suddivise in tre marce.
3. Premere una volta brevemente l'interruttore di trasmissione singola e doppia, per passare alla modalità di trasmissione singola e doppia.
4. Premere tre volte di seguito il pulsante di selezione delle funzioni per accedere all'interfaccia di impostazione del menu.
   P1: impostazione della selezione chilometri/miglia, predefinita chilometri.
   P2: Impostazione livello di tensione: 36V/48V/52/60V/72V.
   P3: Diametro della ruota: unità, pollici; può essere impostato su 080 -160 (080 significa 8 pollici, 100 significa 10 pollici e così via), aumentando ogni volta di 5.
   P4:Numero di polo velocimetrico: intervallo: 1-100, valore predefinito 30.
   P5: selezione di crociera, 0 rappresenta non fare la crociera, 1 rappresenta fare la crociera, (sezione predefinita è Non fare la crociera).
   P6: impostazione di avviamento a zero/non a zero, 0: avviamento a zero, 1: avviamento non a zero, (l'impostazione predefinita è Avviamento a zero).
   PS: impostazione del tempo di dormienza, 0: nessuna dormienza, gli altri numeri sono il tempo di dormienza, (l'impostazione predefinita è 5 minuti).
   PA: impostazione della potenza di avviamento, 1-5, il minimo è 1, il massimo è 5.
   PB: impostazione della potenza di frenatura, 0-5, 0: chiudere, 1-5: la potenza di frenatura aumenta gradualmente.

9.Risoluzione di Problemi

Guasto Soluzioni Codici
Guasto di Hall del motore posteriore	E001	Sostituire il motore elettrico / il combinatore e riprovare.
Guasto di acceleratore	E002	Sostituire l'acceleratore e riprovare.
Guasto di combinatore	E003	Sostituire il combinatore e riprovare.
Bassa tensione	E005	Basso volume elettrico, riprovare dopo la curica.
Guasto di strumento	E006	Sostituire lo strumento/ il combinatore e riprovare.
Guasto di strumento	E007	Sostituire lo strumento/ il combinatore e riprovare.
Protezione da sovrateperatura	E009	Controllare se il fissaggio/la dissipazione del calore del combinatore siano buoni.
Guasto del motore elettrico anteriore	E0011	Sostituire il motore elettrico anteriore / il combinatore e riprovare.
Guasto di combinatore	E0013	Sostituire il combinatore e riprovare.
Guasto di combinatore	E0017	Sostituire lo strumento/ il combinatore e riprovare.

10.Carica

Suggerimento caldo: la spia del caricatore è rossa quando è in carica e verde quando è stata caricata completamente.

Aprire la spina impermeabile per la ricarica

Dopo la ricarica, stringere la spina impermeabile

11.Garanzia

Dalla data di consegna del prodotto al periodo di garanzia, se il prodotto è difettoso o rotto, può essere riparato, sostituto o restituito gratuitamente, dopo la conferma dall'ispezione del centro post-venditu KuKirin. Per richiedere la garanzia, si prega di contature il venditore del prodotto e di seguire le istruzioni, a quel momento sarà necessario fornire informazioni di acquisto o fattura accurale, complete e valide.

Contenuti sotto garanzia	Periodo di garanzia
Combinatore, strumento,motore elettrico, batteria al litio, caricatore.	Semestre
Intelainatura di veicolo, corpo anteriore di veicolo, mozzo posteriore, fice, piegianante,montante di corpo, forcella anteriore, sistema di firenatura, acceleratore con pollice ecc.	Un anno
