MANUALE UTENTE KuKirin G2 Ultra Kugoo

3. Lista di Imballaggio

5. Guida al Montaggio e all'Uso

9. Prevenzione di Potenziali Rischi per la Sicurezza

11. Elenco di Parametri

13. Risoluzione di Problemi

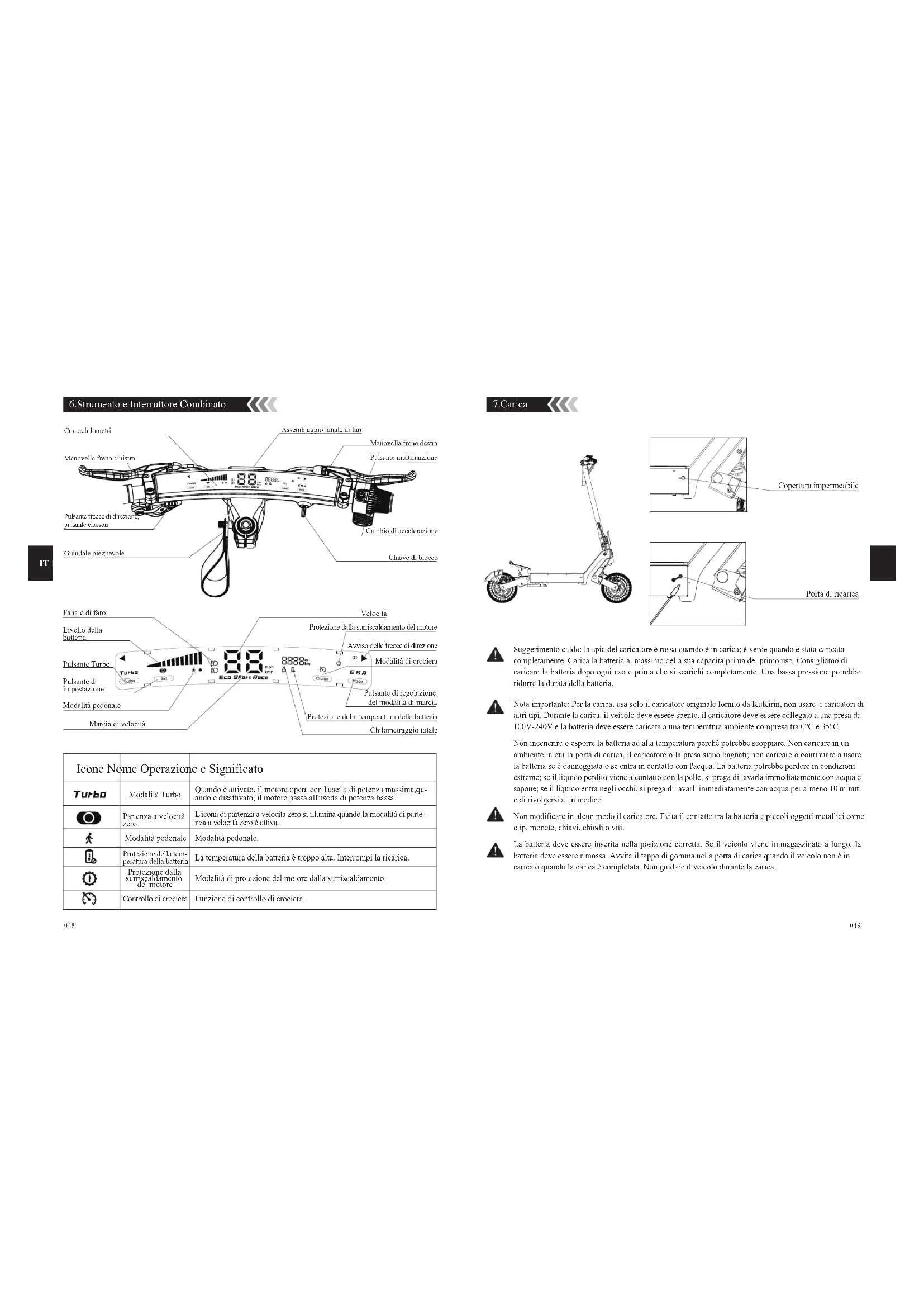

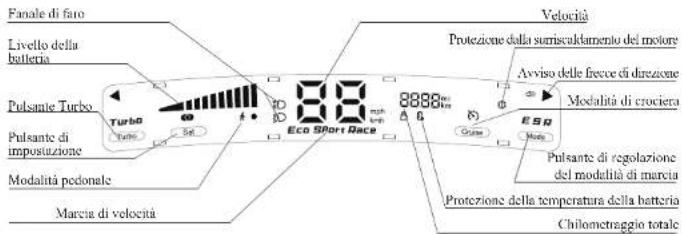

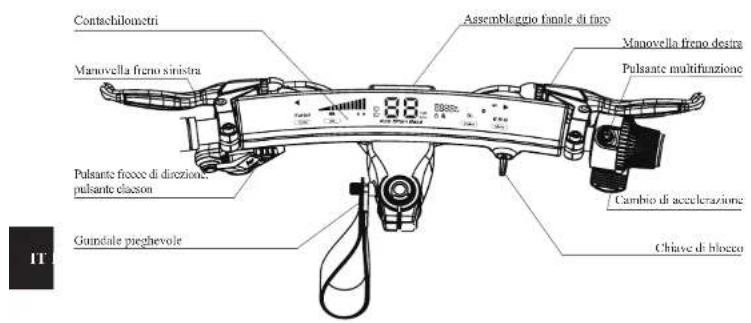

6. Strumento e Interruttore Combinato

8. Punti di Avvertenza di Guida

10. Divieto di Comportamenti Pericolosi

12. Manutenzione e Riparazione

14. Garanzia e Assistenza Clienti

IT IT Quando si guida lo scooter, si prega di indossare casco, ginocch iere, gomitiere, polsiere e altri dispositivi di protezione per ridurre il rischio di ferirsi.

3.Lista di Imballaggio

Età 16-60 120-200cm Questo scooter e tutti i suoi componenti sono conformi a tutte le norme di sicurezza europee, ma si raccomanda di adottare misure di protezione e di guidare in modo responsabile. KuKirin non assume alcuna responsabilità per eventuali problemi causati da un uso improprio del prodotto o dalla mancata osservanza delle norme del codice della strada e delle istruzioni contenute nel presente manuale. È molto importante conoscere completamente il Suo nuovo scooter elettrico in modo da ottenere le migliori prestazioni, il massimo comfort, il massimo divertimento e la massima sicurezza durante la Sua guida; per conoscere il nuovo scooter e il suo modo corretto di uso, è necessario innanzitutto leggere attentamente questo manuale.L'età minima consigliata per l'uso è di 16 anni, non è adatto a bambini di età compresa tra 0 e 16 anni e i bambini di età superiore a 16 anni devono essere costantemente sorvegliati durante l'uso. Peso massimo dell'utente: 120 kg, altezza minima e massima dell'utente: 120 - 200 cm. Quando si guida per la prima volta, è importante guidare in modo sicuro e controllato; maggiore è la velocità, maggiore è lo spazio di frenata. Si prega di prevedere la Sua traiettoria e la velocità, rispettando le regole della strada, le regole del marciapiede e le regole più elementari per prendersi cura di se stessi e degli altri in tutte le situazioni. Ad esempio, tieniti lontani da auto, ostacoli e altri ciclisti. È necessario vietare l'accesso alle autostrade, alle corsie automobili e alle corsie pubbliche, evita di guidare sotto la pioggia, rallenta e fai deviazi- one quando incontri strade intrise d'acqua, evita le aree molto trafficate e attraversa a piedi i passaggi pedonali, e presta particolare attenzione quando guidi di notte per garantire la sicurezza della guida. Quando si avvicina a passanti o ciclisti e non viene visto o sentito, è necessario informarli della propria presenza per evitare di spaven- tarli. Gli scooter sono veicoli che comportano un certo livello di rischio; per la propria sicurezza, è necessario considerare attentamente la propria stato di salute e di corpo per determinare se si è in presenza degli stati di salute e di corpo che possono comportare un rischio per la propria sicurezza o impedire l'uso corretto dello scooter elettrico. Non guidare uno scooter elettrico dopo aver assunto alcolici, droghe o farmaci che influiscono sulla guida. Non usare lo scooter elettrico in aree pericolose dove possono essere presenti sostanze, liquidi o sporcizia che sono infiammabili o esplosivi. Non usare cellulari o cuffie durante la guida; qualsiasi carico sul manubrio influisce sulla stabilità del veicolo, è necessario conoscere le regole del traffico per la guida di uno scooter elettrico sulle strade pubbliche locali e deve seguire le regole ogni volta che Lei guidalo. Lo scooter elettrico viene fornito senza l'equipaggiamento obbligatorio di base, e questo può variare da regione a regione. Pertanto, se intende usare lo scooter elettrico su strade pubbliche, è necessario dotarlo dell'equipaggia- mento obbligatorio di base in conformità alle leggi e ai regolamenti vigenti.Questo prodotto è stato progettato per l'uso personale. Non usarlo per scopi commerciali o per altri scopi.Si perga di conservare questo manuale in un luogo sicuro per il riferimento.Le figure in questo manuale sono solo per riferimento, per i dettagli specifici si prega di fare testo l'oggetto reale. Prima della guida, controlla la pressione degli pneumatici e che il montaggio del manubrio sia corretto e stretto. Assicurati che la batteria sia completamente caricata. Se la batteria si scarica durante la guida, mantieni il veicolo in movimento lento e regolare. Carica la batteria il prima possibile. Controlla il caricatore, il cavo e la spina prima di ogni carica. Non usare il caricatore se è danneggiato in qualche modo.Quando frena su strade bagnate, lo spazio di frenata è generalmente più lungo che su strade asciutte. Pertanto, devi frenare il prima possibile per fermarsi in modo più sicuro. È necessario camminare su passaggi protetti per evitare urti e graffi durante l'uso. Cerca di non usare lo scooter elettrico in caso di pioggia, temporale o neve. Se le parti elettriche (centralina, motore e batteria) si bagnano o vengono immerse nell'acqua, si causano danni irreversibili o addirittura l'esplosione di batteria.Questo prodotto può essere usato solo da un adulto alla volta. Non trasportare passeggeri supplementari. Non usare lo scooter in caso di malessere o sotto l'effetto di alcol o farmaco. Questo veicolo non è adatto ad esibizione acrobatica, si prega di non eseguirla. Non modificare o trasformare il veicolo, compresi tubi dello sterzo e manicotti, barre, meccanismo di piegamento e freno posteriore. Questo veicolo non è un giocattolo. Come qualsiasi altro veicolo, esiste il rischio di cadute, collisioni o altre situazioni pericolose. Non offrire il Suo scooter a persone che non sanno come usarlo correttamente. Se permette ad altri di guidare il Suo scooter, ha la responsabilità di assicurarsi che tutti i conducenti siano a conoscenza di tutti i avvisi, tutte le avvertenze, le istruzioni e le precauzioni di sicurezza e che siano in grado di usare il prodotto in modo sicuro e responsabile e di proteggere se stessi e gli altri da eventuali lesioni. Lo scooter elettrico deve essere tenuto lontano da materiali infiammabili e fiamme libere. Non usare il veicolo in caso di pioggia. Si prega di controllare attentamente che non vi siano perdite o danni, in caso contrario si prega di contattarci tempestivamente.

1. Manuale dell’utente*12. Strumenti ed accessori perviti 3. Caricatore*1

La carrozzeria utilizza solo 7 dadi. 3 dadi nel kit strumenti sono ricambi.001 002 003 004 005 006 007

IT IT 5.Guida al Montaggio e all'Uso

Sballamento e montaggio Piegamento e spiegamento Trasporto e parcheggio 1.Aprire la confezione, Rimuovere veicolo piegato.（Rimanda Figura 1 a pagina 04-06

2.①Sbloccare il tubo, ②Fissare il blocco pieghevole.（Rimanda Figura 2 a pagina 04-06

4.Termina il montaggio.（Rimanda Figura 4 a pagina 04-06

1.Eleva il veicolo con una o entrambe le mani.（Rimanda Figura 8 a pagina 04-06

2.Dopo l'uso del veicolo, apri il supporto del piede e parcheggia il veicolo nella posizione corretta.（Rimanda Figura 9 a pagina 04-06

1.Apri il chiavistello per piegamento e piega la parte anteriore del veicolo.（Rimanda Figura 5 a pagina 04-06

2. Asta pieghevole per scooter,mettere l'imbragatura pieghevole nel pedale posteriore per completare la

3. Asta pieghevole per scooter,mettere l'imbragatura pieghevole nel pedale posteriore per completare la

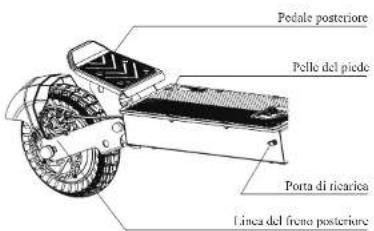

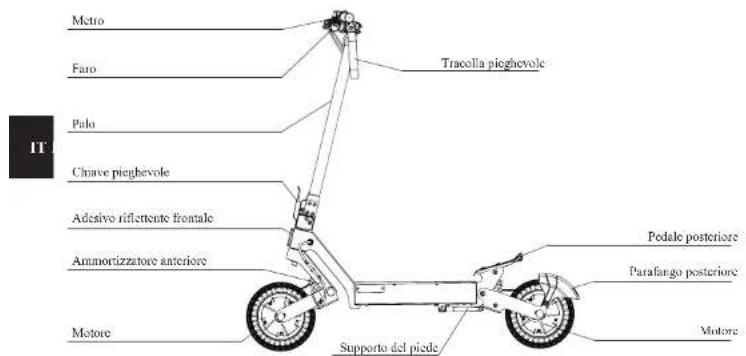

4.Schema Nota: la rumorosità del veicolo è inferiore a 70 dB. MetroTracolla pieghevolePedale posterioreParafango posterioreMotoreSupporto del piede Faro Palo Chiave pieghevoleAdesivo riflettente frontaleAmmortizzatore anterioreMotoreTampone in gomma fissoChiavistelloAdesivo riflettente frontaleLinea del freno anteriorePedale posteriorePelle del piedePorta di ricaricaLinea del freno posteriore001 002 003 004 005 006 007

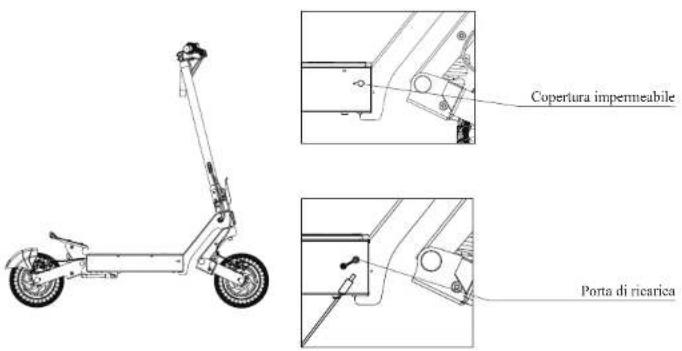

IT IT Suggerimento caldo: la spia del caricatore è rossa quando è in carica; è verde quando è stata caricata completamente. Carica la batteria al massimo della sua capacità prima del primo uso. Consigliamo di caricare la batteria dopo ogni uso e prima che si scarichi completamente. Una bassa pressione potrebbe ridurre la durata della batteria. 7.Carica Nota importante: Per la carica, usa solo il caricatore originale fornito da KuKirin, non usare i caricatori di altri tipi. Durante la carica, il veicolo deve essere spento, il caricatore deve essere collegato a una presa da 100V-240V e la batteria deve essere caricata a una temperatura ambiente compresa tra 0°C e 35°C. Non incenerire o esporre la batteria ad alta temperatura perché potrebbe scoppiare. Non caricare in un ambiente in cui la porta di carica, il caricatore o la presa siano bagnati; non caricare o continuare a usare la batteria se è danneggiata o se entra in contatto con l'acqua. La batteria potrebbe perdere in condizioni estreme; se il liquido perdito viene a contatto con la pelle, si prega di lavarla immediatamente con acqua e sapone; se il liquido entra negli occhi, si prega di lavarli immediatamente con acqua per almeno 10 minuti e di rivolgersi a un medico. Non modificare in alcun modo il caricatore. Evita il contatto tra la batteria e piccoli oggetti metallici come clip, monete, chiavi, chiodi o viti. La batteria deve essere inserita nella posizione corretta. Se il veicolo viene immagazzinato a lungo, la batteria deve essere rimossa. Avvita il tappo di gomma nella porta di carica quando il veicolo non è in carica o quando la carica è completata. Non guidare il veicolo durante la carica. 6.Strumento e Interruttore Combinato Fanale di faroVelocitàAvviso delle frecce di direzioneProtezione dalla surriscaldamento del motoreModalità di crocieraPulsante di impostazioneModalità pedonalePulsante TurboPulsante di regolazione del modalità di marcia Marcia di velocitàLivello della batteriaChilometraggio totaleContachilometriManovella freno destraPulsante frecce di direzione, pulsante clacsonGuindale pieghevoleManovella freno sinistraAssemblaggio fanale di faroCambio di accelerazioneChiave di bloccoPulsante multifunzioneProtezione della temperatura della batteria Modalità Turbo Controllo di crociera Partenza a velocità zero Modalità pedonale Protezione dalla surriscaldamento del motore Quando è attivato, il motore opera con l'uscita di potenza massima,qu- ando è disattivato, il motore passa all'uscita di potenza bassa. L'icona di partenza a velocità zero si illumina quando la modalità di parte- nza a velocità zero è attiva. Modalità pedonale. Modalità di protezione del motore dalla surriscaldamento. Funzione di controllo di crociera. Icone Nome Operazione e Significato La temperatura della batteria è troppo alta. Interrompi la ricarica. Protezione della tem-peratura della batteria Porta di ricarica Copertura impermeabile001 002 003 004 005 006 007

IT IT 8.Punti di Avvertenza di Guida 9.Prevenzione di Potenziali Rischi per la Sicurezza 10.Divieto di Comportamenti Pericolosi Indossa il casco e l'equipaggiamento protettivo durante la guida per evitare pericoli.（Rimanda Figura 1 a pagina 01

Assicurati che tutte le funzioni visualizzate sullo strumento funzionino correttamente prima di guidare. （Rimanda Figura 2 a pagina 01.） Quando si spinge lo scooter, si prega di usare con attenzione l'acceleratore e di evitare di spingerlo fino in fondo.（Rimanda Figura 3 a pagina 01

Durante l'avviamento e l'arresto, mantieni il veicolo in equilibrio e presta attenzione alla sicurezza dell'avviamento e dell'arresto.（Rimanda Figura 4 a pagina 01

Durante le curve, ruota lentamente il manubrio, inclina il peso del corpo ed evita le curve brusche. （Rimanda Figura 6 a pagina 01

Non è consigliato l'uso in condizioni di pioggia o inondazione.（Rimanda Figura 7 a pagina 01

Evita di andare a tutta velocità sui dossi stradali e su altre strade dissestate. Rallenta e piega leggermente le ginocchia per adattarsi meglio alle strade complesse.（Rimanda Figura 8 a pagina 01

Fai attenzione a non sbattere la testa quando attraversa le porte e fai attenzione a non urtare gli oggetti più alti.（Rimanda Figura 9 a pagina 02

Controlla la velocità quando sei in discesa.（Rimanda Figura 10 a pagina 02

Evita il contatto degli pneumatici con gli ostacoli più grandi.（Rimanda Figura 11 a pagina 02

Evita di trasportare carichi pesanti sul manubrio per non compromettere la sicurezza di guida.（Rimanda Figura 12 a pagina 02

Osserva le leggi e le normative locali durante la guida.（Rimanda Figura 13 a pagina 02

Non usare i dispositivi elettronici durante la guida per evitare distrazioni.（Rimanda Figura 14 a pagina 02

Non guidare con una sola mano o un solo piede.（Rimanda Figura 15 a pagina 03

Non salire o scendere le scale e non tentare di saltare ostacoli alti con lo scooter.（Rimanda Figura 19 a pagina 03

È vietato caricare lo scooter elettrico al coperto; si prega di prestare attenzione alla sicurezza della carica del veicolo elettrico.（Rimanda Figura 17 a pagina 03

Lo scooter è destinato all'uso da parte di una sola persona. È vietato portare passeggeri e non portare bambini.（Rimanda Figura 18 a pagina 03

È vietato guidare senza tenere il manubrio.（Rimanda Figura 16 a pagina 03.） Non toccare il freno a disco subito dopo l'uso per evitare ustioni.（Rimanda Figura 20 a pagina 03

Non superare la capacità di carico massima del modello di veicolo(rimanda le specifiche tecniche). Requisiti per la calzatura: le scarpe devono essere indossate in ogni momento quando si guida uno scooter elettrico. Conformità: verifica e rispetta le normative locali relative all'uso di scooter elettrico. ATTENZIONE: Inserisci e gira la chiave, tieni premuto il pulsante di alimentazione per 3s per attivare il scooter; Metti un piede sul pedale e l'altro a terra. Spingi leggermente il veicolo e premi l'acceleratore per accelerare. Usa la leva del freno per rallentare o fermarsi. Guida: Rallenta gradualmente pizzicando leggermente la leva del freno ed evita la frenata d'emergenza. Lo spazio di frenata aumenta in caso di strada bagnata e scivolosa, quindi inizia a frenare il prima possibile. Combina la frenata con la decelerazione per controllare la velocità dello scooter e garantire una guida sicura. Metodo di frenata: Nel traffico urbano ci sono molti ostacoli, come cordoli o gradini, quindi è necessario evitare di saltarli. Quando si supera un ostacolo, bisogna prevedere e regolare la traiettoria e la velocità in base alla forma, all'altezza o alla scivolosità dell'ostacolo e mantenere la distanza dai passanti. Quando un ostacolo diventa pericoloso a causa della sua forma, altezza o scivolosità, è consigliabile scendere dallo scooter e superarlo spingendolo. Evita gli ostacoli: Premi la leva del freno per decelerare gradualmente il veicolo fino all'arresto, poi stabilizza il veicolo e abbassa il supporto del piede. Dopo l'uso, spegni il veicolo e rimuovi la chiave. Fermarsi:001 002 003 004 005 006 007

IT IT Non usare alcool, benzina, paraffina o altri solventi corrosivi o volatili per pulire il Suo scooter elettrico, poiché queste sostanze possono danneggiare la struttura esterna e interna del veicolo. È vietato usare un depuratore ad alta pressione o un tubo flessibile per pulire il veicolo. Prima della pulizia, assicurati che il veicolo elettrico sia staccato dalla corrente, non in carico e che la porta di carica sia ben coperta, altrimenti la pulizia potrebbe danneggiare i componenti elettronici o causare l'ingresso di acqua nella batteria. Manutenzione quotidiana: Controlla regolarmente la pressione degli pneumatici e mantienila al livello corretto. Assicurati che il freno funzioni correttamente. Controlla il serraggio di tutte le viti e i dadi. Pulisci la superficie dello scooter con un panno pulito per evitare che l'acqua penetri nei componenti elettronici. Manutenzione della batteria: Quando Lei carica o non usa lo scooter, spegne l'alimentazione ed evitare che la batteria si scarichi completamente. Conserva lo scooter elettrico in un luogo sicuro quando non viene usato per lungo tempo. Mantieni il volume elettrico di batteria al di sopra del 50% e caricala almeno una volta ogni 3 mesi. Evita di usare e conservare la batteria a temperature estreme. Per la carica, usa il caricatore originale per evitare il rischio di danni alla batteria o di incendi. Controllo periodico: Telaio, forcelle anteriori e sospensioni: controlla regolarmente il telaio, le forcelle anteriori e il gruppo delle sospensioni (se presenti) per verificare che non vi siano danni. È consigliato effettuare i controlli mensili. Soprattutto in caso di uso frequente. Ogni 6 mesi, aggiungi una piccola quantità di grasso bianco o olio lubrificante al meccanismo di piegatura per la manutenzione. Conservazione: Conserva il veicolo in un luogo piano, stabile, ben ventilato e asciutto. Evita di lasciare lo scooter alla luce diretta del sole o in luoghi eccessivamente umidi per lungo tempo. Mantieni lo scooter pulito. ATTENZIONE! La confezione del veicolo e le varie parti del veicolo devono essere conservate in modo ragionev- ole e tenute fuori dalla portata dei bambini per evitare l'ingestione accidentale dai bambini. ATTENZIONE! Smetti di usare il prodotto quando è danneggiato. I veicoli saranno sottoposti a forti solleci- tazioni e alla normale usura durante l'uso, è necessario seguire le istruzioni per controllare tempestivamente le parti interessate; in caso di usura e danni o di raggiungimento della fine della durata utile, è necessario sostituirlo tempestivamente per evitare il rischio di guida. 11.Elenco di Parametri Pulisci il telaio principale con un panno morbido e umido. Per le macchie più ostinate, applica il dentifricio, spazzolale ripetutamente con uno spazzolino da denti e strofinale con un panno morbido e umido. Pulizia del veicolo: 12.Manutenzione e Riparazione Nome del prodotto Dimensione Dimensione piegata ≤ 25 km/h ≤ 55 km ≤ 26° Ammortizzatore a molla anteriore e posteriore IPX4 Freni a disco anteriori e posteriori + freno di stazionamento Velocità, chilometraggio, volume elettrico, faro abbagliante, ecc. LED 100~240 V / 50~60 Hz 48 V /18 Ah Caricabatterie 54,6 V / 2 A, la ricarica richiede circa 9 ore. 120 kg Circa 30.4 kg Dimensione spiegata Velocità massima Crociera a velocità media Pendenza massima Ammortizzamento Freno Grado di impermeabilità 2 * 800 W 48 V Potenza nominale Tensione Motore elettrico Display Luce Tensione d'importo Capacità di tensione Tempo di carica Carico massimo Peso netto Tipo Pollici Pneumatici senza camera d'aria 10 Pollici Parametri Dati della batteria Peso Pneumatici Materiale del telaio Ferro 1258*650*545 mm 1258*650*1258 mm001 002 003 004 005 006 007

IT IT Periodo di garanzia: Questo prodotto può essere riparato, sostituito o restituito gratuitamente in caso di malfunzionamento o danno che sia confermato dal centro post-vendita di KuKirin. Per richiedere la garanzia, si prega di contattare il venditore del prodotto e di seguire le istruzioni per tutte le operazioni. A quel momento sarà necessario fornire informazioni di acquisto o fattura accurate, complete e valide. Servizio clienti: Per riparazioni o sostituzioni dei pezzi di ricambio, si prega di rivolgersi a un centro di assistenza o a un distribu- tore autorizzato. 13.Risoluzione di Problemi

Uso vietato: non usare accessori e oggetti aggiuntivi non approvati dal produttore per evitare problemi corrispondenti. Campo di garanzia: Contenuti sotto garanzia Combinatore, strumento, motore elettrico, batteria al litio, caricatore， telaio, carrozzeria anteriore, mozzo posteriore, freno, meccanismo di piegamento, leva della carrozzeria, forcella anteriore, sistema di freno, quadrante dell'acceleratore, ecc. Periodo di garanzia 1 anno 14.Garanzia e Assistenza Clienti Se la forza frenante è eccessiva: Usa una chiave per allentare il dado del braccio del freno, allunga leggermente il linea del freno per accorciarne la coda ed avvita il dado, poi testa il freno per confermare la potenza frenante. Se la potenza frenante è insufficiente: Usa una chiave per allentare il dado del braccio del freno, allunga leggermente il linea del freno per renderne più lunga la coda ed avvita il dado, poi testa il freno per confermare la potenza frenante. Regolazione del freno: Gonfiaggio dei pneumatici: Sostituzione dei pedali: Se la pressione delle gomme è bassa, si prega di gonfiare le gomme utilizzando una pompa d'aria. Prima, rimuovere i tappi delle valvole dalle gomme anteriori e posteriori. Succes- sivamente, collegare saldamente i connettori della pompa d'aria alle valvole delle gomme. Una volta che sono corretta- mente serrati, gonfiare le gomme con la pompa d'aria. Quando si sostituisce la pelle del pedale, è necessario rimuovere e sostituire l'intero pedale. Regolare la vite della testa: Controllare innanzitutto se le viti della testa sono allentate. Se sono allentate, serrarle prima, quindi utilizzare una chiave esagonale per serrare le sei viti. Se la parte anteriore dell'auto trema a causa di cadute o cadute ripetute, è possibile migliorare la situazione regolando le viti di cui sopra. Guasti SoluzioniCodici Riavviare dopo aver confermato che le ruote non sono bloccate. E0In stallo Controllare la batteria. controller.

Sovratensione Sottotensione Guasto del controller Guasto all'acceleratore Guasto al freno Errore di comunicazione seriale E7Guasto della hall anteriore E8Guasto della hall posteriore001 002 003 004 005 006 007
