GEBRUIKSAANWIJZING KuKirin G2 Ultra Kugoo

Inhoudstafel Waarschuwingspictogrammen tijdens het rijden (Zie pagina’s 080 - 091)

3. Inhoud van de verpakking

5. Handleiding voor montage en gebruik

9. Vermijden van mogelijke veiligheidsrisico's

8. Voorzorgen tijdens het rijden

10. Verbod op gevaarlijk gedrag

12. Onderhoud en herstelling

NL NL Draag tijdens het rijden op een scooter altijd beschermende uitrusting, zoals een helm, kniebeschermers, elleboog- beschermers, polsbeschermers, enz., om het risico op letsel te verminderen.

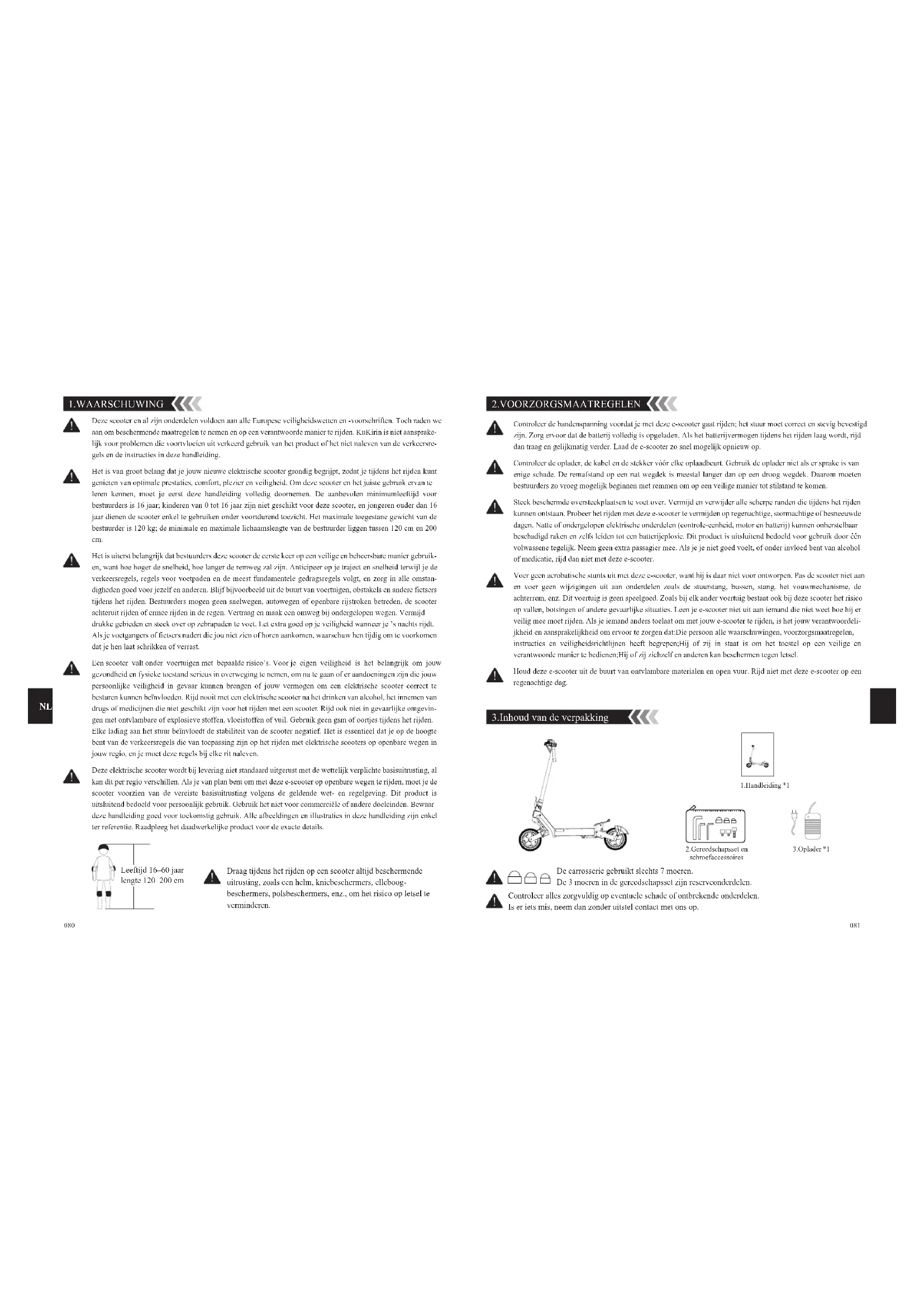

3.Inhoud van de verpakking 1.WAARSCHUWING 1.Handleiding *12.Gereedschapsset en schroefaccessoires3.Oplader *1 Leeftijd 16–60 jaar lengte 120–200 cm Deze scooter en al zijn onderdelen voldoen aan alle Europese veiligheidswetten en -voorschriften. Toch raden we aan om beschermende maatregelen te nemen en op een verantwoorde manier te rijden. KuKirin is niet aansprake- lijk voor problemen die voortvloeien uit verkeerd gebruik van het product of het niet naleven van de verkeersre- gels en de instructies in deze handleiding. Het is van groot belang dat je jouw nieuwe elektrische scooter grondig begrijpt, zodat je tijdens het rijden kunt genieten van optimale prestaties, comfort, plezier en veiligheid. Om deze scooter en het juiste gebruik ervan te leren kennen, moet je eerst deze handleiding volledig doornemen. De aanbevolen minimumleeftijd voor bestuurders is 16 jaar; kinderen van 0 tot 16 jaar zijn niet geschikt voor deze scooter, en jongeren ouder dan 16 jaar dienen de scooter enkel te gebruiken onder voortdurend toezicht. Het maximale toegestane gewicht van de bestuurder is 120 kg; de minimale en maximale lichaamslengte van de bestuurder liggen tussen 120 cm en 200 cm. Het is uiterst belangrijk dat bestuurders deze scooter de eerste keer op een veilige en beheersbare manier gebruik- en, want hoe hoger de snelheid, hoe langer de remweg zal zijn. Anticipeer op je traject en snelheid terwijl je de verkeersregels, regels voor voetpaden en de meest fundamentele gedragsregels volgt, en zorg in alle omstan- digheden goed voor jezelf en anderen. Blijf bijvoorbeeld uit de buurt van voertuigen, obstakels en andere fietsers tijdens het rijden. Bestuurders mogen geen snelwegen, autowegen of openbare rijstroken betreden, de scooter achteruit rijden of ermee rijden in de regen. Vertraag en maak een omweg bij ondergelopen wegen. Vermijd drukke gebieden en steek over op zebrapaden te voet. Let extra goed op je veiligheid wanneer je ’s nachts rijdt. Als je voetgangers of fietsers nadert die jou niet zien of horen aankomen, waarschuw hen tijdig om te voorkomen dat je hen laat schrikken of verrast. Een scooter valt onder voertuigen met bepaalde risico’s. Voor je eigen veiligheid is het belangrijk om jouw gezondheid en fysieke toestand serieus in overweging te nemen, om na te gaan of er aandoeningen zijn die jouw persoonlijke veiligheid in gevaar kunnen brengen of jouw vermogen om een elektrische scooter correct te besturen kunnen beïnvloeden. Rijd nooit met een elektrische scooter na het drinken van alcohol, het innemen van drugs of medicijnen die niet geschikt zijn voor het rijden met een scooter. Rijd ook niet in gevaarlijke omgevin- gen met ontvlambare of explosieve stoffen, vloeistoffen of vuil. Gebruik geen gsm of oortjes tijdens het rijden. Elke lading aan het stuur beïnvloedt de stabiliteit van de scooter negatief. Het is essentieel dat je op de hoogte bent van de verkeersregels die van toepassing zijn op het rijden met elektrische scooters op openbare wegen in jouw regio, en je moet deze regels bij elke rit naleven. Deze elektrische scooter wordt bij levering niet standaard uitgerust met de wettelijk verplichte basisuitrusting, al kan dit per regio verschillen. Als je van plan bent om met deze e-scooter op openbare wegen te rijden, moet je de scooter voorzien van de vereiste basisuitrusting volgens de geldende wet- en regelgeving. Dit product is uitsluitend bedoeld voor persoonlijk gebruik. Gebruik het niet voor commerciële of andere doeleinden. Bewaar deze handleiding goed voor toekomstig gebruik. Alle afbeeldingen en illustraties in deze handleiding zijn enkel ter referentie. Raadpleeg het daadwerkelijke product voor de exacte details. Controleer de bandenspanning voordat je met deze e-scooter gaat rijden; het stuur moet correct en stevig bevestigd zijn. Zorg ervoor dat de batterij volledig is opgeladen. Als het batterijvermogen tijdens het rijden laag wordt, rijd dan traag en gelijkmatig verder. Laad de e-scooter zo snel mogelijk opnieuw op. Controleer de oplader, de kabel en de stekker vóór elke oplaadbeurt. Gebruik de oplader niet als er sprake is van enige schade. De remafstand op een nat wegdek is meestal langer dan op een droog wegdek. Daarom moeten bestuurders zo vroeg mogelijk beginnen met remmen om op een veilige manier tot stilstand te komen. Steek beschermde oversteekplaatsen te voet over. Vermijd en verwijder alle scherpe randen die tijdens het rijden kunnen ontstaan. Probeer het rijden met deze e-scooter te vermijden op regenachtige, stormachtige of besneeuwde dagen. Natte of ondergelopen elektrische onderdelen (controle-eenheid, motor en batterij) kunnen onherstelbaar beschadigd raken en zelfs leiden tot een batterijeplosie. Dit product is uitsluitend bedoeld voor gebruik door één volwassene tegelijk. Neem geen extra passagier mee. Als je je niet goed voelt, of onder invloed bent van alcohol of medicatie, rijd dan niet met deze e-scooter. Voer geen acrobatische stunts uit met deze e-scooter, want hij is daar niet voor ontworpen. Pas de scooter niet aan en voer geen wijzigingen uit aan onderdelen zoals de stuurstang, bussen, stang, het vouwmechanisme, de achterrem, enz. Dit voertuig is geen speelgoed. Zoals bij elk ander voertuig bestaat ook bij deze scooter het risico op vallen, botsingen of andere gevaarlijke situaties. Leen je e-scooter niet uit aan iemand die niet weet hoe hij er veilig mee moet rijden. Als je iemand anders toelaat om met jouw e-scooter te rijden, is het jouw verantwoordeli- jkheid en aansprakelijkheid om ervoor te zorgen dat:Die persoon alle waarschuwingen, voorzorgsmaatregelen, instructies en veiligheidsrichtlijnen heeft begrepen;Hij of zij in staat is om het toestel op een veilige en verantwoorde manier te bedienen;Hij of zij zichzelf en anderen kan beschermen tegen letsel. Houd deze e-scooter uit de buurt van ontvlambare materialen en open vuur. Rijd niet met deze e-scooter op een regenachtige dag. Controleer alles zorgvuldig op eventuele schade of ontbrekende onderdelen. Is er iets mis, neem dan zonder uitstel contact met ons op. De carrosserie gebruikt slechts 7 moeren. De 3 moeren in de gereedschapsset zijn reserveonderdelen.001 002 003 004 005 006 007

NL NL 5.Handleiding voor montage en gebruik 4.Schematische diagrammen Opmerking: Het voertuiggeluid is minder dan 70 dB.

Uitpakken en montage Opvouwen en uitvouwen Vervoer en parkeren 1.Open de verpakking en til de stuurstang omhoog.（Zie Figuur 1 op pagina 04-06.） 2.Monteer de stuurkop en draai de moer stevig aan.（Zie Figuur 2 op pagina 04-06.） 3.Haal de scooter uit de doos, monteer het achterpedaal en controleer het voertuig grondig. （Zie Figuur 3 op pagina 04-06.） 4.Voltooi de installatie.（Zie Figuur 4 op pagina 04-06.） 1.Til de scooter met één of beide handen op.（Zie Figuur 8 op pagina 04-06.） 2.Maak na het rijden de standaard los en parkeer de step op de juiste plek. （Zie Figuur 9 op pagina 04-06.） 1.Trek de veiligheidspin eruit en druk op de vouwhendel.（Zie Figuur 5 op pagina 04-06.）

2. Stuurstang van de scooter inklappen.（Zie Figuur 6 op pagina 04-06.）

3. Bevestig de vouwriem op het achterpedaal om het opvouwen te voltooien.（Zie Figuur 7 op

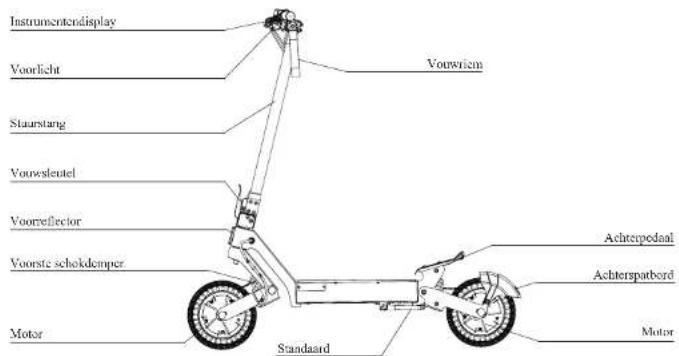

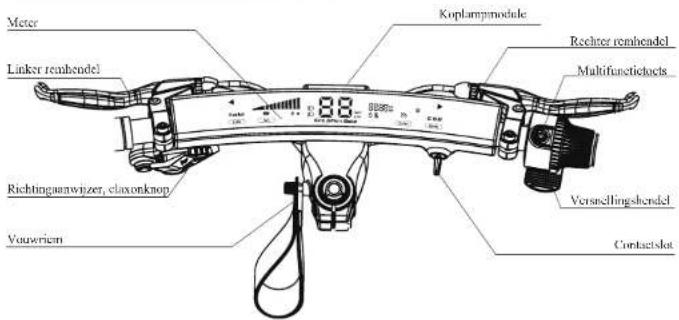

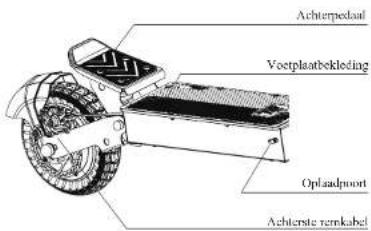

pagina 04-06.） Instrumentendisplay Vouwriem Achterpedaal Achterspatbord Motor Standaard Voorlicht Stuurstang Vouwsleutel Voorreflector Voorste schokdemper Motor Vaste rubberen pad Vergrendeling Voorreflector Voorste remkabel Achterpedaal Voetplaatbekleding Oplaadpoort Achterste remkabel001 002 003 004 005 006 007

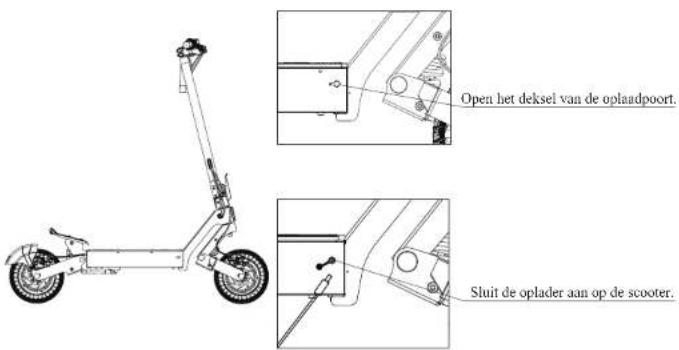

NL NL Warme tip: Het indicatielampje van de oplader is rood tijdens het opladen en wordt groen zodra de batterij volledig is opgeladen. Laad de batterij volledig op vóór het eerste gebruik. Het is aangeraden om de batterij na elk gebruik op te laden, nog vóór ze volledig leeg is. Een te lage spanning kan de levensduur van de batterij verkorten. Belangrijke aanwijzingen: Gebruik uitsluitend de originele oplader van KuKirin om deze scooter op te laden – gebruik geen andere opladers. De scooter moet tijdens het opladen uitgeschakeld zijn. Steek de oplader in een stopcontact met een spanningsbereik van 100V tot 240V en laad de batterij op bij een kamertemperatuur tussen 0°C en 35°C. Verbrand de batterij niet en stel ze niet bloot aan hoge temperaturen, want dit kan tot een explosie leiden. Laad de scooter niet op via een oplaadpoort, oplader of stopcontact in een vochtige omgeving. Als de batterij beschadigd is of in contact komt met water, laad ze dan niet op en gebruik ze niet verder. Een batterij onder extreme omstandigheden kan gaan lekken. Komt het lek in contact met de huid, spoel dan onmiddellijk met water en zeep. Krijg je het in de ogen, spoel dan onmiddellijk met zuiver water geduren- de minstens 10 minuten en zoek gelijktijdig medische hulp. Pas de oplader op geen enkele manier aan. Houd de batterij uit de buurt van kleine metalen voorwerpen zoals paperclips, munten, sleutels, nagels of schroeven. De batterij moet correct geplaatst worden op de daarvoor voorziene positie. Als de scooter gedurende lange tijd niet gebruikt wordt, moet de batterij worden verwijderd. Sluit de rubberen dop van de oplaad- poort goed af wanneer de scooter niet wordt opgeladen. Een scooter die aan het opladen is, mag niet worden bereden. 6.Dashboard en schakelpaneel 7.Opladen Sluit de oplader aan op de scooter. Open het deksel van de oplaadpoort. 3.Haal de scooter uit de doos, monteer het achterpedaal en controleer het voertuig grondig. （Zie Figuur 3 op pagina 04-06.） KoplampCruise modeInstelknopVoetgangersmodusTurboknopKnop voor schakelaanpassingBatterijniveauTotale kilometerstandBatterijtemperatuurbeschermingMeterRechter remhendelRichtingaanwijzer, claxonknopVouwriemLinker remhendelKoplampmoduleVersnellingshendelContactslotMultifunctietoets TURBO-modus Cruisecontrole Start vanuit stilstand Voetgangersmodus Motortemperatuur bescherming Wanneer geactiveerd, werkt de motor op volle kracht; bij deactivering schakelt hij over naar laag vermogen. Het pictogram voor starten vanuit stilstand licht op wanneer deze modus actief is. Voetgangersmodus. Motortemperatuurbeschermingsmodus. De batterijtemperatuur is te hoog. Stop met opladen. Functie voor cruisecontrole. Pictogrammen Benamingen Bediening & Betekenis Batterij temperatuurbeschermingSnelheidsstandSnelheidRichtingaanwijzerindicatieMotortemperatuurbescherming001 002 003 004 005 006 007

NL NL 8.Voorzorgen tijdens het rijden 9.Vermijden van mogelijke veiligheidsrisico's 10.Verbod op gevaarlijk gedrag Draag een helm en beschermende uitrusting om gevaren te vermijden. (Zie Figuur 1 op pagina 01.) Zorg ervoor dat alle functies op het dashboard goed werken vóór je met de e-scooter vertrekt. (Zie Figuur 2 op pagina 01.) Gebruik de gashendel voorzichtig wanneer je de e-scooter vooruit duwt, zodat je deze niet volledig indrukt. (Zie Figuur 3 op pagina 01.) Houd de e-scooter goed in balans tijdens het starten en stoppen, en let goed op je veiligheid bij zowel het vertrek als het tot stilstand komen. (Zie Figuur 4 op pagina 01.) Houd jezelf goed in balans tijdens het rijden, hou het stuur stevig vast en versnel geleidelijk. (Zie Figuur 5 op pagina 01.) Draai het stuur langzaam en verplaats je zwaartepunt bij het nemen van een bocht om scherpe wendingen te vermijden. (Zie Figuur 6 op pagina 01.) Het wordt afgeraden om met een e-scooter te rijden op een regenachtige dag of bij overstromingsgevaar. (Zie Figuur 7 op pagina 01.) Vermijd te hoge snelheid op verkeersdrempels en andere hobbelige wegen. Vertraag en buig je knieën lichtjes om je beter aan te passen aan complexe wegomstandigheden. (Zie Figuur 8 op pagina 01.) Wees voorzichtig dat je je hoofd niet stoot bij het passeren van deuropeningen of in botsing komt met een hoog object. (Zie Figuur 9 op pagina 02.) Beheers je snelheid bij het afdalen. (Zie Figuur 10 op pagina 02.) Vermijd dat de banden in contact komen met grotere obstakels. (Zie Figuur 11 op pagina 02.) Vermijd het dragen van zware ladingen aan het stuur, omdat dit de rijveiligheid in gevaar kan brengen. (Zie Figuur 12 op pagina 02.) Respecteer tijdens het rijden de lokale wetten en regelgeving. (Zie Figuur 13 op pagina 02.) Gebruik geen elektronische apparaten tijdens het rijden met deze e-scooter om afleiding te voorkomen. (Zie Figuur 14 op pagina 02.) Rijd niet met deze e-scooter met slechts één hand of één voet. (Zie Figuur 15 op pagina 03.) Rijd niet met deze e-scooter de trap op of af en probeer niet over hoge obstakels te springen. (Zie Figuur 19 op pagina 03.) Deze e-scooter mag niet binnenshuis worden opgeladen. Let goed op de veiligheid tijdens het opladen. (Zie Figuur 17 op pagina 03.) Deze e-scooter is ontworpen voor één persoon. Neem geen passagier of kind mee. (Zie Figuur 18 op pagina 03.) Geen enkele bestuurder mag met deze e-scooter rijden zonder het stuur vast te houden. (Zie Figuur 16 op pagina 03.) Raak de schijfrem niet direct met blote handen aan na het rijden om verbrandingen te voorkomen. (Zie Figuur 20 op pagina 03.) Overschrijd het maximale draagvermogen van de scooter niet (raadpleeg de technische specificaties). Schoeiselvereiste: Bestuurders moeten altijd schoenen dragen tijdens het rijden met deze e-scooter. Wettelijke naleving: Controleer en respecteer de lokale regelgeving met betrekking tot het gebruik van elektrische scooters. OPGELET. Steek de sleutel in het contactslot en draai deze om. Houd vervolgens de aan/uit-knop drie seconden ingedrukt om de e-scooter te starten. Ga op het voetplatform staan met één voet vooraan en de andere op de grond. Duw de e-scooter zachtjes vooruit en druk dan op de gashendel om te versnellen.Gebruik de remstang om vaart te minderen of volledig te stoppen Rijden. Knijp zachtjes in de remstang om de e-scooter geleidelijk af te remmen en plotse stops te vermijden. Begin op tijd met remmen, want de remafstand wordt langer bij nat of glad wegdek. Gebruik een combinatie van remmen en vertragen om de snelheid van de e-scooter onder controle te houden en veilig te kunnen rijden. Remmethode. Vermijd het springen over obstakels zoals stoepranden of trappen in stedelijke verkeerssituaties. Beoordeel de situatie op voorhand en pas je rijrichting en snelheid aan op basis van de vorm, hoogte of gladheid van het obstakel. Houd voldoende afstand tot voetgangers bij het passeren van een obstakel. Als het obstakel gevaarlijk blijkt te zijn door zijn vorm, hoogte of gladheid, wordt aangeraden om af te stappen en de e-scooter er voorzichtig omheen te duwen. Vermijd obstakels. Druk op de remstang om geleidelijk te vertragen en het voertuig tot stilstand te brengen. Stabiliseer vervolgens de scooter en klap de standaard uit. Schakel de stroom uit en verwijder de sleutel na gebruik van de e-scooter. Parkeren.001 002 003 004 005 006 007

NL NL 11.Parameterlijst Reinig het hoofdframe met een zachte, vochtige doek. Bij hardnekkige vlekken kun je tandpasta gebruiken; schrob deze voorzichtig met een tandenborstel en veeg daarna af met een zachte, vochtige doek. E-scooter reinigen: Reinig je e-scooter niet met alcohol, benzine, kerosine of andere bijtende of vluchtige oplosmiddelen, aangezien deze de buiten- en binnenstructuur kunnen beschadigen. Gebruik nooit een hogedrukreiniger of tuinslang. Zorg ervoor dat de e-scooter is uitgeschakeld, niet wordt opgeladen en dat de oplaadpoort goed afgesloten is vóór het reinigen. Anders kan het reinigingsproces de elektronische onderdelen beschadigen of water in de batterij doen binnendringen. Dagelijks onderhoud. Controleer regelmatig de bandenspanning en zorg voor de juiste druk. Zorg ervoor dat beide remmen correct functioneren. Controleer de vastheid van alle schroeven en moeren. Veeg het oppervlak van de e-scooter af met een schone doek om te voorkomen dat er water in de elektronische onderdelen binnendringt. Batterijonderhoud. Schakel de e-scooter uit tijdens het opladen of wanneer je deze langere tijd niet gebruikt, en voorkom volledige ontlading. Als de e-scooter langere tijd niet wordt gebruikt, bewaar hem dan op een veilige plaats. Zorg ervoor dat de batterij- capaciteit boven de 50% blijft en laad de batterij minstens om de 3 maanden op. Vermijd gebruik of opslag bij extreme temperaturen. Laad de e-scooter uitsluitend op met de originele oplader om schade aan de batterij of brandgevaar te voorkomen. Regelmatig nazicht. Scooterframe, voorvork en ophanging: Controleer regelmatig het frame, de voorvork en de ophangingsonderdelen (indien aanwezig) om zeker te zijn dat er geen schade is. Maandelijks onderhoud wordt aanbevolen, zeker bij frequent gebruik.Breng om de 6 maanden een kleine hoeveel- heid witte smeervet of olie aan op het vouwmechanisme voor onderhoud. Opslag. Bewaar het voertuig op een vlakke, stabiele, goed geventileerde en droge plaats. Vermijd langdurige blootstelling van de e-scooter aan direct zonlicht of extreem vochtige omgevingen. Houd de e-scooter schoon. WAARSCHUWING!Plaats de verpakking van het voertuig en alle onderdelen op een veilige en overzichtelijke manier, en houd ze buiten het bereik van kinderen om te voorkomen dat ze per ongeluk iets inslikken. 12.Onderhoud en herstelling WAARSCHUWING! Stop onmiddellijk met het gebruik van dit product als het beschadigd is. Deze e-scooter wordt tijdens gebruik blootgesteld aan hoge belasting en normale slijtage, dus de betreffende onderdelen moeten tijdig worden nagekeken zoals beschreven in de handleiding. Versleten of beschadigde onderdelen, of onderdelen die hun levensduur hebben overschreden, moeten tijdig worden vervangen om rijrisico’s te voorkomen. Productnaam Afmetingen Opgevouwen afmetingen Voor- en achterschokdempers Voor- en achterremschijven + stroomonderbrekingsremmen Snelheid, kilometerstand, batterijcapaciteit, koplamp, enz. LED 100~240 V / 50~60 Hz 54,6 V / 2 Aoplader, ongeveer 9 uur oplaadtijd. 120 kg Ongeveer 30.4 kg Uitgevouwen afmetingen Maximale snelheid Actieradius bij gemiddelde snelheid Maximale helling Schokdemping Rem Waterdichtheidsklasse 48 V Nominaal vermogen Spanning Motor Weergave-inhoud Verlichting Ingangsspanning Spanning/capaciteit Laadtijd Maximale belasting Netto gewicht Type Inchmaat Tubeless banden 10 inch Parameters Batterijgegevens Gewicht Banden Framemateriaal Aluminiumlegering 1258*650*545 mm 1258*650*1258 mm ≤ 25 km/u ≤ 55 km ≤ 26° IPX4 48 V /18 Ah 2 * 800 W001 002 003 004 005 006 007

NL NL Als de rem te strak staat. Maak met een steeksleutel de moer van de remarm los, verleng de remkabel lichtjes zodat het uiteinde korter wordt, draai de moer weer vast en test vervolgens de rem om de remkracht te controleren. Als de rem te zwak is. Maak met een steeksleutel de moer van de remarm los, verleng de remkabel lichtjes zodat het uiteinde langer wordt, draai de moer weer vast en test vervolgens de rem om de remkracht te controleren. Remafstelling： Garantieperiode. Als dit product defect raakt of beschadigd wordt, kan het kosteloos worden hersteld, vervangen of teruggenomen na goedkeuring door het aftersalescentrum van KuKirin. Neem in dat geval contact op met de dealer waar je het product hebt gekocht en volg hun instructies. Je moet op dat moment geldige, volledige en correcte aankoopinfor- matie of een factuur kunnen voorleggen. Klantendienst. Als er een onderdeel gerepareerd of vervangen moet worden, neem dan contact op met ons erkend servicecentrum of een officiële dealer voor ondersteuning. 13.Probleemoplossing

Verbod: Gebruik geen accessoires of extra onderdelen die niet door de fabrikant zijn goedgekeurd, om mogelijke problemen te voorkomen. Dekking van de garantie. Garantie-inhoud Controller, instrumentenpaneel, motor, lithiumbatterij en oplader, scooterframe, voorzijde, achterwielnaaf, remmen, vouwmechanisme, telescopische buis, voorvork, remsysteem, gashendelschakelaar, enz. Garantieperiode 1 jaar 14.Garantie en klantendienst Stelschroef van het stuur afstellen: Controleer eerst of de voorste schroeven los zitten. Als dat het geval is, draai ze dan stevig aan. Als de voorkant van de e-scooter trilt als gevolg van meerdere vallen of stoten, kan dit verbeterd worden door bovenstaande schroeven correct af te stellen. Vervang de voetsteungreep: Bij het vervangen van het pedaalleer moet het gehele pedaal- worden verwijderd en vervangen. Band oppompen: Als de bandenspanning laag is, pomp de band dan op via de luchtslangaansluiting. Verwijder de ventieldopjes van zowel de voor- als achterband, en draai de verlengde luchtslang stevig op het ventiel. Zodra alles vastzit, pomp de banden op met de luchtpomp. Storing OplossingenCode Controleer de batterij. Controleer de batterij / Laad op. Koppel de 8-pinsstekker los en opnieuw aan / Vervang de controller. Koppel de gashendelaansluiting los en opnieuw aan / Herstart. Koppel de remaansluiting los en opnieuw aan / Herstart. Koppel de 8-pinsstekker los en opnieuw aan / Vervang het lichtpaneel / Vervang de controller.

Overdruk Herstart nadat je hebt gecontroleerd dat het wiel niet geblokkeerd is. E0Vastloper Onderspanning Controllerstoring Gashendelstoring Remstoring Seriële communicatiefout E7Voorste Hall-sensorstoring Controleer de 6-pins Hall-aansluiting op het moederbord/controleer de 3-fase. E8Achterste Hall-sensorstoring Controleer de 6-pins Hall-aansluiting op het moederbord / Controleer de 3 fasedraden / Vervang de motor / Vervang de controller.i.001 002 003 004 005 006 007
