KuKirin G4 MAX - Trottinette électrique Kugoo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Marque	Kugoo
Modèle	KuKirin G4 MAX
Dimensions dépliée	1425 × 640 × 1340 mm
Dimensions pliée	1425 × 640 × 668 mm
Poids net	Environ 64 kg
Charge maximale	150 kg
Vitesse maximale	≤ 86 km/h
Autonomie maximale	< 95 km
Pente maximale	< 38°
Moteur	Double moteur 1600 W × 2
Batterie	Lithium-ion 60 V / 35,2 Ah
Temps de charge	Environ 7 heures (chargeur 67,2 V / 5 A)
Pneumatiques	Pneus tout-terrain 12 pouces
Freins	Frein d'accélérateur avant et arrière + frein électronique
Amortissement	Hydraulique + amortissement
Étanchéité	IP54
Éclairage	Phare avant, feux arrière, clignotants
Écran	Affichage vitesse, kilométrage, niveau de vitesse, clignotants
Assemblage	Dépliage et pliage rapides sans outil
Entretien	Lubrification tous les 6 mois, vérification des vis tous les 3 mois
Garantie	6 mois pour composants électriques, 1 an pour cadre et autres pièces

FOIRE AUX QUESTIONS - KuKirin G4 MAX Kugoo

Comment plier et déplier la trottinette KuKirin G4 MAX ?

Pour déplier : ouvrez le crochet, soutenez la béquille, redressez la tige, serrez la boucle de verrouillage et le levier, puis installez le guidon. Pour plier : tenez la tige, ouvrez le levier, desserrez la boucle, tirez la tige vers le haut, pliez-la et accrochez le crochet, puis rangez la béquille.

Comment charger la batterie ?

Ouvrez le bouchon étanche, branchez le chargeur (67,2 V / 5 A) sur la trottinette puis sur une prise 200-240 V. L'indicateur du chargeur est rouge pendant la charge et devient vert lorsque la charge est complète. Refermez le bouchon après charge. Le temps de charge est d'environ 7 heures.

Que faire en cas de code d'erreur E001 (défaut hall du moteur) ?

Le code E001 indique un défaut du capteur Hall du moteur. Remplacez le moteur ou le contrôleur défectueux et réessayez. Consultez le tableau de dépannage dans la notice pour les autres codes d'erreur.

Quelle est la pression des pneus recommandée ?

La notice ne précise pas de pression exacte, mais recommande de vérifier la pression des pneus avant chaque conduite. Utilisez la pompe à air fournie dans l'emballage pour maintenir une pression adaptée aux pneus tout-terrain de 12 pouces.

Peut-on rouler sous la pluie ?

Il est déconseillé de rouler sous la pluie, les tempêtes ou la neige. L'humidité peut endommager irréversiblement les composants électriques (contrôleur, moteur, batterie) et même entraîner une explosion de la batterie. Si vous êtes surpris par la pluie, séchez soigneusement la trottinette après usage.

Comment entretenir la batterie en cas de non-utilisation prolongée ?

Éteignez l'alimentation et conservez la trottinette dans un endroit sûr. Chargez la batterie au moins une fois tous les 3 mois pour éviter une décharge profonde. Ne laissez pas la batterie complètement déchargée pendant une longue période.

Quel est le poids maximal supporté par la trottinette ?

Le poids maximal autorisé est de 150 kg. Ne dépassez pas cette limite pour garantir la sécurité et la performance de la trottinette.

Comment régler la vitesse et les paramètres via l'écran ?

Appuyez brièvement sur le bouton d'alimentation pour changer de vitesse (3 niveaux). Appuyez trois fois de suite pour accéder au menu de réglage (P01 à PB). Vous pouvez y modifier l'unité de distance, la tension, le diamètre des roues, le mode de croisière, le démarrage zéro/non zéro, la force de démarrage et la force de freinage.

Quels équipements de sécurité sont recommandés ?

Portez toujours un casque qualifié. Il est également recommandé d'utiliser des coudières et des genouillères pour une protection optimale. Respectez les règles de circulation locales pour trottinettes électriques.

Où trouver les pièces de rechange pour la KuKirin G4 MAX ?

Contactez le vendeur du produit ou le service après-vente KuKirin. La garantie couvre 6 mois pour le régulateur, tableau de bord, moteur, batterie et chargeur, et 1 an pour le cadre, freins, etc. Conservez votre preuve d'achat.

MODE D'EMPLOI KuKirin G4 MAX Kugoo

1.Royaume-Uni 2.Français 3.Allemagne
4. Italic 5. Espagnol 6. Pologne

Deutsch

1.Précautions	2.Avertissements	3.Schéma
4.Tableau des paramètres	5.Liste d'emballage	6.Guide d'assemblage
7.Entretien	8.Mode d'emploi	9.Dépannage
10.Charge	11.Garantie

1. Précautions

Afin de profiter du meilleur de la performance, du confort, de l'amusement et de la sécurité pendant la conduite, il est important de bien connaître votre nouvelle trottinette électrique. Pour plus d'information et un fonctionnement correct, vous devez d'abord lire attentivement les instructions.

Il est important d'effectuer la première conduite de façon sûre et contrôle, comme rester à l'écart des voitures, des obstacles et des autres conducteurs, il est interdit de conduire sur les autoroutes, les voies publiques et à contre-courant de la circulation, éviter de rouler sous la pluie, veuillez ralentir et contourner les routes gorgées d'eau, etc.

La trottinette est une véhicule qui comporte un certain niveau de risque, n'utilisez pas le téléphone et ne portez pas les écouteurs pendant la conduite, il est nécessaire de comprendre les règles de circulation locales pour la conduite de trottinettes électriques sur les voies publiques et de les respecter à chaque conduite. Pour votre sécurité, n'oubliez pas de porter un casque qualifié avant de conduire. Il est recommandé d'utiliser des équipements de protection tels que les coudières et les genouillères pour une meilleure protection.

Les trottinettes électriques sont fournies sans l'équipement de base obligatoire, qui peut varier d'une région à l'autre. Par conséquent, si vous voulez conduire une trottinette électrique sur les voies publiques, il est nécessaire d'équiper votre trottinette électrique d'un équipement de base obligatoire selon les lois et règlements.

Ce produit est destiné à un usage personnel. Ne l'utilisez pas à des fins commerciales ou autres.

Conservez bien ce manuel d'utilisation pour les références.

2.Avertissements

Vérifiez la pression des pneus, si le guidon est correctement monté et serré avant de conduire. Assurez que la batterie est complètement chargée. Si la batterie est déchargée pendant la conduite, continuez à rouler à une vitesse lente et régulière et rechargez la dés que possible.

Vérifiez le chargeur, le câble et la fiche avant de commencer la charge chaque fois. S'il existe des dommages, n'utilisez plus le chargeur.

Lors d'un freinage sur route mouillée, la distance de freinage est généralement plus longue que sur route sèche. Il faut donc freiner plus tôt pour s'arrêter en toute sécurité.

Ne conduisez pas la trottinette électrique sous la pluie, les tempêtes ou la neige dans la mesure du possible. Si les composants électricus (unité de contrôle, moteur et batterie) sont exposés à l'humidité ou à l'eau, cela peut entraîner des dommages irréversibles, voire une explosion de la butterie.

Ce produit ne peut être utilisé que par un seul adulte à la fois. Ne transportez aucun passager supplémentaire. Ne conduisez pas si vous vous sentez mal ou si vous êtes sous l'influence de l'alcool ou de drogues.

La trottinette n'est pas un jouer. Comme les autres véhicules, pendant la conduite, il existe des risques tels que les chutes, les collisions, etc. N'offrez pas la trottinette à une personne ne sachant pas comment l'utiliser correctement. Si vous permettez à d'autres personnes de conduire votre trottinette, il est de votre responsabilité de vous assurer que tous les conducteurs sont bien compris de tous les avertissements, instructions et précautions de sécurité, et qu'ils sont capables d'utiliser le produit de manière sûre et responsable de se protéger et de protéger les autres.

La trottinette doit être éloignée des objets inflammables et des flammes nues.

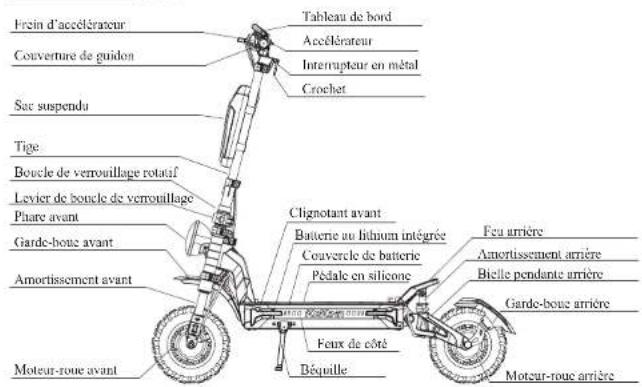

3.Schéma

Frecin d'accélérateur Couverture de guidon Sae suspendu Tige Boucle de verrouillage rotatif Levier de boucle de verrouillage Phare avant Garde-boue avant Amortissement avant Moteur-roue avant Tableau de bord Accélérateur Interrupteur en métal Crochet Clignotant avant Batterie au lithium intégrée Couvercle de batterie Pédale en silicone Feu arrière Amortissement arrière Bielle pendante arrière Garde-boue arrière Feux de côté Béquille Moteur-roue arrière

4.Tableau des paramètres

Nom de l'objet	KuKirin G4 Max
Taille	Taille dépliée	1425*640*1340mm
	Taille pliée	1425*640*668mm
Paramètres principales	Vitesse max	≤ 86 km/h
	Kilométrage max	< 95 km
	Pente max	< 38°
	Pneu	Pneus tout-lermin de 12 pouces
	Amortissement	Amortisseurs hydraulique + d'amortissement
	Étanchéité	IP54
	Freinage	Frein d'accélérateur avant et arrière + frein électronique
	Écran	Vitesse, kilométrage, niveau de vitesse, clignotants gauche et droit, etc.
	Système d'éclairage	Lumière brillante L-FD
Données moteur	Puissance du moteur	1600W*2
	Max RPM	1900rmp
	Couple de sortie maximal	41N.M
Données de la batterie	Tension d'entrée	200-240V/50-60Hz
	Tension/Capacité	60V/35.2A11
	Durée de charge	Chargeur 67.2V/5A, la charge prend environ 7 heures.
Weight	Charge maximale	150 kg
	Poids net	About 64 kg

5.Liste d'emballage

1. Manuel d'utilisation*

2.Pompe à air ^5 1 3.Kit d'outils et accessoires de vis

4. Chargeur*1 5. Sac suspendu*1

Vérifiez soigneusement s'il existe des pertes ou des dommages, si oui, n'hésitez pas à nous contacter.

6. Guide d'assemblage

Dépliage

1. Ouvrez le crochet et soutenez le béquille.

2. Redresser la tige, serrez le boucle de verrouillage est serrez le levier.

3-Serrer le bloc de serrage du guidon avec des vis, installez le guidon et le sac suspendu, et allumez l'appareil pour inspection.

Pliage

1. Tenez la tige et ouvrez le levier.

2. Desserrrez le boucle de verrouillage et tirez la tige vers le haut.

3. Plier la tige, accrocher le crochet et rangez le béquille.

7.Entretien

Lubrifiant : Tous les six mois, vous devez ajouter une petite quantité de gruisse blanche ou de lubrifiant aux parties pliées pour effectuer l'entretion : tous les trois mois, vérifiez la trottinette pour voir s'il y a de vis desserrées, si c'est le cas, serrez-les.

Batterie : Éteignez l'alimentation lors de la charge ou lorsque vous ne l'utilisez pas. Conservez la trottinette dans un endroit sûr si vous ne l'utilisez pas pendant une longue période, et chargez-la au moins une fois tous les 3 mois.

Stockage : Ne laissez pas la trottinette au soleil ou dans d'autres endroits très humides pendant une longue période, gardez-la propre.

8.Mode d'emploi

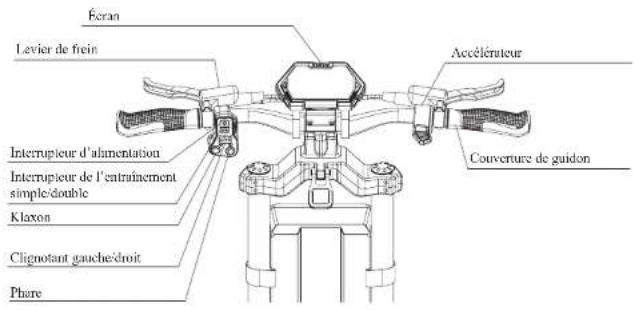

Écran Levier de frein Accélérateur Couverture de guidon Interrupteur d'alimentation Interrupteur de l'entraînement simple/double Klaxon Clignotant gauche/droit Phare

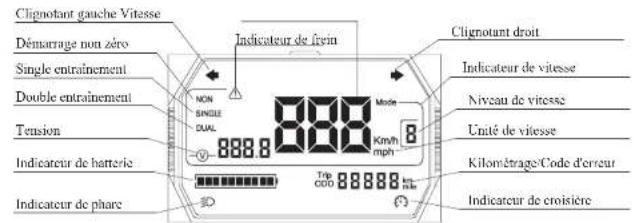

Clignotant gauche Vitesse Démarrage non zéro Single entraînement Double entraînement Tension Indicateur de harterie Indicateur de phare Indicateur de frein NON SINGLE DUAL 888.8 Mode KmV mph Trap coo 88888 kmV Clignotant droit Indicateur de vitesse Niveau de vitesse Unité de vitesse Kilométrage/Code d'erreur Indicateur de croisière

1. Appuyez longuement sur le bouton de commutateur des fonctions pour allumer éteindre.
2. Appuyez brièvement sur le bouton d'alimentation pour changer de vitesse, les vitesses sont divisées en trois niveaux.
3. Appuyez brièvement sur le bouton d'entraînement simple/double une fois pour basculer entre les modes d'entraînement simple/double.
4. Appuyez brièvement sur le bouton d'alimentation trois fois de suite pour entrer dans l'interface de réglage du menu, le tableau de bord affichera P01, P02, P03, P04, P05, P06, P08, PA, PB.
   P01: Réglage de sélection kilomètre/mile. (en kilomètre par défaut).
   P02: Réglage du niveau de tension, 36V/48V/52V/60V/72V (52V par défaut).
   P03: Unité du diamètre des roues en pouce, réglable 080-160 (100 par défaut).
   P04: Nombre de pôles magnétiques pour la mesure de la vitesse : 1-100, (30 par défaut).
   P05: Sélection du mode de croisière : 0 pour désactiver le mode de croisière, 1 pour activer le mode de croisière (pas de croisière par défaut).
   P06: Reglage de démarrage zéro et de démarrage non zéro. 0 : démarrage zéro : 1 : démarrage non zéro (démarrage zéro par défaut).
   P08: Réglage de la durée du mode veille : 0 : pas de veille, les autres chiffres sont la durée de veille (5 minutes par défaut).
   PA: Réglage de la force de démarrage : 1-5, 1 min, 5 max.
   PB- Réglage de la force de freinage : 0 est désactivé ; 1-5 : la force de freinage augmente progressivement.

9.Dépannage

Erreur SolutionCode
Défaut hall du moteur arrêté	E001	Remplacez le moteur arrêté/contrôleur et réessayez.
Parne de l'accélérateur	E002	Échangez l'accélérateur et réessayez.
Défaut du contrôleur	E003	Échangez le contrôleur et réessayez.
Sous-tension	E005	Batterie faible, rechargez-la et réessayez.
Défaut de réception	E006	Il s'agit d'un défaut de réception du tableau de bord, remplacez le tableau de bord/contrôleur et réessayez.
Défaut d'envoi	E007	Il s'agit d'un défaut d'envoi du tableau de bord, remplacez le tableau de bord/contrôleur et réessayez.
Protection contre la surchauffe	E009	Vérifiez si la fixation/le refroidissement du contrôleur est ce bon état.
Défaut hall du moteur avant	E0011	Remplacez le moteur avant/contrôleur et réessayez.
Défaillance du contrôleur	E0013	Échangez le contrôleur et réessayez.
Défaillance du contrôleur	E0017	Remplacez le tableau de bord/contrôleur et réessayez.

10. Charge

Note : l'indicateur du chargeur est rouge lorsqu'il est en charge, et vert lorsqu'il est plein.

Ouvrir le bouchon étanche pour charger

Charge complète, fermeture du bouchon étanche

11.Garantie

Si le produit présente un défaut ou des dommages pendant la période de garantie à partir de la date d'achat, après l'inspection et la détermination du centre après-vente KuKirin, vous pouvez bénéficier d'un service gratuit de réparation, d'échange ou de retour. Lorsque vous faites une demande, veuillez contacter le vendeur du produit et suivre les instructions. À cette occasion, vous devez fournir des informations d'achat exactes, complètes et validés ou une facture.

Pièces sous garantie	Période de garantie
Régulateur, tableau de bord, moteur, batterie au lithium, chargeur.	6 mois
Cadre, corps avant, moyeu de roue arrière, fleins, phage,tige, fourche avant, système de freinage, accélérateur de pouce,etc.	1 an
