KuKirin G2 Pro - Trottinette électrique Kugoo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Marque	Kugoo
Modèle	KuKirin G2 Pro
Dimensions (déplié)	1187 × 620 × 1315 mm
Dimensions (plié)	1187 × 620 × 560 mm
Poids net	26,7 kg
Poids maximum utilisateur	120 kg
Vitesse maximale	≤ 45 km/h
Autonomie maximale	≤ 55 km (selon conditions)
Angle de montée max.	20°
Taille des pneus	9 pouces (caoutchouc)
Suspensions	Ressort avant et arrière
Freins	Électronique + à disque
Batterie	Lithium 48V 15Ah
Temps de charge	7-8 heures
Chargeur	100-240V AC
Indice de protection	IP54
Éclairage	Phare LED avant + feux arrière
Affichage	LCD : vitesse, kilométrage, batterie, mode, etc.
Modes de vitesse	Éco (1), D (2), Sport (3)
Mécanisme de pliage	Oui, avec crochet de sécurité
Siège en option	Oui, inclus avec visserie
Garantie	6 mois à 1 an selon composant

FOIRE AUX QUESTIONS - KuKirin G2 Pro Kugoo

Quelle est l'autonomie réelle de la KuKirin G2 Pro ?

L'autonomie maximale annoncée est de 55 km, mais elle dépend du poids de l'utilisateur, du relief, de la vitesse et des conditions météo. En usage mixte, comptez plutôt 35-45 km.

Combien de temps faut-il pour charger complètement la batterie ?

Le temps de charge est d'environ 7 à 8 heures avec le chargeur fourni (48V). Ne pas dépasser ce temps pour éviter d'endommager la batterie.

Quel est le poids maximum supporté par la trottinette ?

Le poids maximum de l'utilisateur est de 120 kg. Au-delà, les performances et la sécurité peuvent être compromises.

Comment entretenir la trottinette ?

Vérifiez les vis tous les 3 mois et lubrifiez les points de pliage tous les 6 mois. Gardez la batterie chargée (recharge tous les 3 mois si inutilisée). Nettoyez avec un chiffon humide, évitez l'eau sous pression.

Puis-je rouler sous la pluie ?

L'indice IP54 protège contre les éclaboussures, mais il est déconseillé de rouler sous une forte pluie ou dans des flaques profondes (max 4 cm). Les surfaces glissantes augmentent les risques de chute.

Que signifient les codes d'erreur E01, E02, etc. ?

E01 : défaillance du capteur Hall du moteur. E02 : défaillance de l'accélérateur. E04 : batterie sous tension. E08 : défaillance de phase moteur. Consultez la notice pour la liste complète.

Comment plier et déplier la trottinette ?

Pour déplier : détachez le crochet, levez le guidon, serrez le mécanisme de pliage en soulevant la boucle. Pour plier : abaissez la potence, tirez la boucle, pliez le guidon et accrochez le crochet au taquet.

Puis-je installer un siège ?

Oui, un siège est fourni. Fixez-le avec les 4 vis sur le compartiment batterie, ajustez la hauteur avec le verrouillage facile et serrez.

Quelle est la vitesse maximale et comment la régler ?

La vitesse maximale est de 45 km/h. Vous pouvez changer de mode (ECO, D, S) en appuyant sur le bouton d'alimentation. Le mode S offre la vitesse la plus élevée.

Comment régler les paramètres avancés via l'écran LCD ?

Appuyez trois fois brièvement sur le bouton de fonction pour entrer dans le menu. Vous pouvez régler P1 (km/miles), P2 (tension), P3 (diamètre roue), P5 (régulateur de vitesse), P6 (démarrage à zéro ou non), etc. Consultez la notice pour les détails.

MODE D'EMPLOI KuKirin G2 Pro Kugoo

Veuillez lire le mode d'emploi (certificat de garantie inclus) avant d'utiliser ce produit.

CATALOGUE

1. Produit & accessoire 2
2. Introduction de fonction-3
3. Consignes de sécurité 4-7
4. Présentation du produit----8
5. Assemblage 9
6. Ajustement de potence 10
7. Procès du dépliage 11
8. Procès du pliage 12
9. Chargement----13
10. Transport----13
11. Procès d'installation des accessoires du siège ---- 14
12. Procès du pliage du siège ----15
13. Procès du dépliage du siège----16
14. Structure du système d'exploitation ---- 17
15. Instruction d'opération----18
16. Instruction de conduite 19
17. Batterie et rechargeur 20
18. Affichage à cristaux liquides 21
19. Indications d'état 22
20. Entretien 23
21. Codes d'erreur 24
22. Problèmes courants et solutions 25
23. Spécialités techniques 26
24. Garantie et service 27
25. Certificat de garantie 28

CATÉGORIE DE PRODUIT

1. Dépliant 2. Mode d'emploi 3. Pompe 4. Trousse 5. Rechargeur 6. Siège 7. Vis
Vérifiez soigneusement le contenu du paquet. Si une pièce est manquante ou est endommagée, contactez le service client local pour obtenir de l'aide.

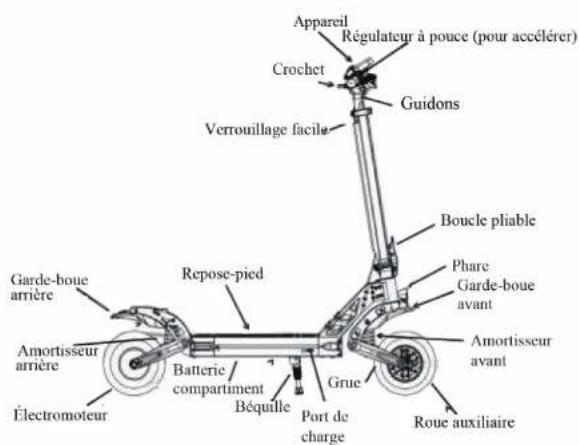

2. INTRODUCTION DE FONCTION

Appareil Régulateur à pouce (pour accélérer) Crochet Guidons Verrouillage facile Boucle pliable Phare Garde-boue avant Amortisseur avant Port de charge Grue Béquille Batterie compartiment Amortisseur arrière Électromoteur Garde-boue arrière Repose-pied

03

3. CONSIGNES DE SÉCURITÉ

Attention : lisez attentivement les consignes de sécurité suivants avant l'utilisation.

1. Ce scooter électrique n'est pour qu'un adulte. Ne conduil sez pas avec une autre personne

2. Avant la conduite, portez un casque et d'autres équipements de protection.

1. Ne conduisez pas dans des cas dangereux ou illégaux.

2. Pratiquez sur un terrain vague avant de conduire sur la route.

1. Ne faites pas de gestes dangereux pendant la conduite. Gardez toujours vos mains sur les guidons et les deux pieds sur le repose-pied.

(no text)

1. Maintenez la vitesse inférieure à 25km/h. Evitez de conduire dans la nuit ; ou au moins allumez la phare et maintenez la vitesse inférieure à15km/h.
2. Ne conduisez pas lorsque la température est inférieure à -5°C.

(no text)

(no text)

1. En cas de dos d'âne ou de mauvaises conditions de route, ralentissez et conduisez attentivement ou descendez et poussez-le.

1. Ne le trempez pas dans l'eau dont le profondeur dépasse 4CM. L'imbibition peut endommager les parties électriques du scooter.

(no text)

1. Ne roulez pas sur des surfaces glissantes (eau, glace, huile, etc.)

[NO TEXT]

1. Lorsqu'il fait de mauvais temps ( pluie, neige, vent, etc. ), ne conduisez pas, pour éviter des blessures potentiell es.

1. Veuillez respecter les instructions dans le mode d'emploi. Ne utilisez pas le scooter en surcharge.
   13.N'utilisez ou placez pas dans un environnement où la température est trop haute ou trop basse. Ne le mettez pas avec des objets inflammables, pour éviter un potentiel incendie (rare).

(No text)

1. Le scooter est un particulier produit de cyclisme. Veuillez conduire sur des voies et des surfaces plates.
2. Respectez strictement les règles de la route pendant la conduite. En cas d'une règle particulière locale, conduisez en la respectant.

(no text)

1. Détachez le crochet du système d'attache. Abordez la potence.

2. Élevez la boucle et serrez le mécanisme de pliage.

1. Serrez les vis des deux côtés de l'appareil avec l'aide de la clé à six pans.

2. Après l'assemblage, allumez le scooter pour vérifier que les voyants, l'électromoteur et le système de frein fonctionnent correctement et que les vis sont serrés.

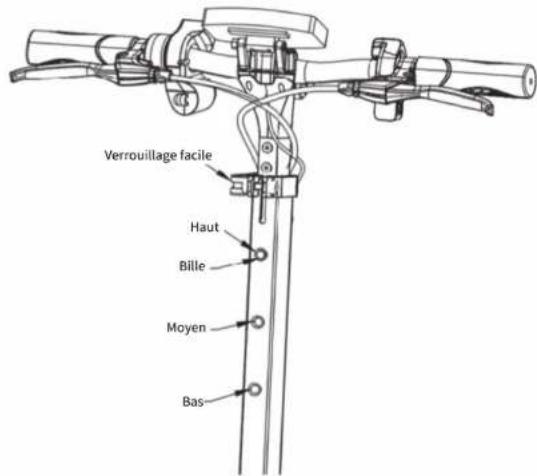

6.AJUSTEMENT DE POTENCE

1. AJUSTEMENT DE HAUTEUR

L'ajustement de hauteur de la potence est divisé en 3 modes : bas, moyen, haut.

1. PROCÈS D'AJUSTEMENT DE HAUTEUR

Pour abaisser la potence, relâchez le verrouillage facile, pressez la potence en appuyant sur la bille avec la pouce et serrez le verrouillage. Vice versa.

Verrouillage facile Haut Bille Moyen Bas

7. PROCÈS DU DÉPLIAGE

1. Détachez le crochet du système d'attache avec la main.

2. Élevez la potence avec l'autre main.

3.Serrez le mécanisme de pliage en élevant la boucle.

1. Vérifiez le serrage des vis avant de conduire.

Note : En matière de sécurité, veuillez éteindre le scooter et mettez la potence en mode haut. Et puis, réferez-vous aux photos suivantes.

1. Élevez le crochet de sécurité

3.Couchez la potence.

2..Tirez la boucle de pliage

4.Accrochez le crochet et le système d'attache.

Soulevez le rabat en caoutchouc.

Branchez le rechargeur dans le port de charge.

Lorsque la charge est terminée, remettez en place le rabat en caoutchouc.

1, Soulevez le rabat en caoutchouc et branchez le rechargeur dans le port de charge.
2、Branchez la prise sur le courant.
3. Vérifiez que la prise fonctionne correctement. La batterie est pleinement chargée lorsque la LED sur le chargeur passe du rouge (en charge) au vert (recharge lente)

10. TRANSPORT

Après le pliage, tenez la potence d'une seule main ou avec les deux mains pour le transport.

11.PROCÈS D'INSTALLATION DES ACCESSOIRES DU SIÈGE

1. Fixez le siège avec 4 vissur le batterie comp artiment.

2. Relâchez le verrouillage facile.

3.Accrochez le siège au cran.

1. Lorsque lesiège est à une hauteur appropriée, fixez le siège en serrant le verro uillage.

12.PROCÈS DU PLIAGE DU SIÈGE

1. Relâchez le verrouillage facile et couchez le siège en direction de la flèche.

2. Pressez l'axe du siège à côté.

1. Lorsque l'axe est pressé au bout, couchez lentement le siège en tenant le support avec la main.

1. Pressez l'axe du siège et mettez le support debout.

2. Relâchez l'axe du siège pour qu'il s'accroche au cran.

1. Agitez l'axe pour vérifier qu'il s'accroche bien au cran.

2. Élevez et serrez le verrouillage facile.

16

14 Structure du système de contrôle

1. Couverture du guidon 2. Levier de frein gauche 3. Tube du guidon 4. Tableau de bord 5. Levier de frein droit 6. Interrupteur de phare 7. Serrure électrique8. Accélérateur

Fonctionnements des boutons G2 Pro

L'insérez la clé et tournez-la vers la croixie pour mettre l'appareil sous tension.

2.Appuyez longuement sur le bouton de commutation de fonction pour allumer et éteindre l'appareil.

1. Appuyez brièvement sur le bouton de commutation de fonction une fois après la mise sous tension pour changer de vitesse, les vitesses se divisent en 3 niveaux.

2. Appuyez brievement sur le bouton de commutation de fonction trois fois après la mise sous tension pour entrer dans l'interface de réglage du

menu, il affichera P1, P2, P3, P4, P6, P7, PB, Pa, Pb, Pc

P1: Réglage de sélection kilometre/mile, le réglage par

P2 : Réglage du niveau de tension : 36V/48/52/6N/72V P3 : Diamètre de rouer ; unité, pouce ; il peut être réglé de 080 à 100 (080 signifie 8", P4 : 100 signifie 10", et ainsi de suite) et peut être augmenté par 5 à la fois.

Nombre de pôles magnétiques pour la mesure de la vitesse : plage : 1-100, par défaut 30

P5 : Selection mode de régulateur de vitesse : 0 pour l' absence de régulateur de vitesse, 1 pour le mode de régulateur de vitesse. Lorsque le mode de régulateur de vitesse n° est pas activé, le symbole régulateur de vitesse n° allume pas ; lorsque le mode de régulateur de vitesse est activé, le symbole régulateur de vitesse clignote ; après 8 secondes en mode de régulateur de vitesse, le symbole régulateur de vitesse clignote ; pas de régulateur de vitesse por défaut.

P6 : Reglage de zéro-start et de Non zéro-start. 0 : zéro-start ; 1 : Non zéro-start, le mode de démarrage est affiché lors du démarrage (Aucune symbole n° est affichée en mode de zéro-start, "NON" est affiché en mode de Non zéro-start); après la mise en marche, appuyez sur l'accelérateur en mode de zéro-start pour démarrer directement; en mode de non zéro-start, Vous devez mettre la trottinette en roue libre au-dessus de SKM/h et appuyez sur l'accelérateur avant de pouvoir la démarrer.

P7 : Réglage de la limite de vitesse : limite de vitesse de 0 à 100 %

P8 : Réglage du temps de sommeil : 0, pas de sommeil ; les autres chiffres sont le temps de sommeil, gamme : 1-60 ; unité minutes, par défaut 5

minutes

Pa : Réglage de la force de démarage : 1-5,1 min, 5 max

Pb : Réçage de la force de freinage : 1-5, 1 - 20%, 2-35%, 3-50%, 4-70%, 5-100%

Lorsque P1 est affiché, 0 km ou 1 mle s - affiche en dessous, indiquant le réglage optionnel kvmille ; appuyez longement sur le bouton d' alimentation pendant 3 secondes, la valeur clignote ; à ce moment, vous pouvez appuyez bienvement sur le bouton d' alimentation pour sélectionner 1 mle ou 0 km, lorsque 0 km est affiche, sélectionneim km, km/h s'affiche, tonque 1 mle est affiche, sélectionnes mle, mle s'affichea, puis les autres paramétriques sont été modérés. Il mle et son le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la net le plus de la

15.INSTRUCTION D'OPÉRATION

1. INTERRUPTEUR D'ALIMENTATION

Tournez la clé à droite pour allumer, à gauche pour éteindre.

2. CHANGEMENTS DE VITESSE

Lorsqu'il est allumé, appuyez sur le bouton d'alimentation pour choisir un mode de vitesseparmi : 1(ECO), 2(D), 3(S, vitesse maximum).

3. MODE DE CONTRÔLE DE VITESSE

Non zéro démarrage : l'accélérateur fonctionne seulement lorsque la vitesse en rouelibre atteint au moins 3km/h. Appuyez le régulateur à pouce, la vitesse sera entre 1 et 45km/h.

Zéro démarrage :Il ne faut pas de rouler avant de démarrer.Appuyez directement le régulateur àpouce, la vitesse sera entre 1km/h et 45km/h.

4. CONTRÔLE DE FREIN

Tirez la poignée gauche pour allumer le frein électronique ; plus forte vous tirez, plus l'intensité defrein est grande. Si vous tirez la poignée droite en même temps, le frein sera plus vite.

5. ALLUMER LE PHARE LED

Lorsque le scooter est allumé, appuyez sur l'interrupteur du phare pour allumer le phare, les lampes aux deux côtés et arrière.

6. .NAVIGATION À VITESSE FIXÉ

Ce n'est pas défini dans le paramètre original. Référez-vous 02 Pro à Fonctions des boutons

pour l'utiliser. Lorsqu'elle est définie, elle allumera quand la vitesse atteint celle définie. Après, relâchez le régulateur à ponce, le scooter roulera à une vitesse constante. Pour l'éteindre, il ne faut que tirer lapoignée gauche et allumer le frein électronique. Référez-vous à G2 Pro Fonctions des boutons pour annuler la navigation.

7. MODE DE ZÉRO DÉMARRAGE

Placez un pied sur le repose-pied et l'autre sur le sol. Lorsque le scooter commence à avancersolidement, placez les deux pieds sur le repose-pied et contrôlez la vitesse entre 1 et 45km/h.

16.INSTRUCTION DE CONDUITE

Préparation

1. Choisissez une surface appropriée.

2. Dépliez le scooter selon l'instruction du

dépliage et portez les équipements de protection.

1. Tournez la clé à droite pour allumer l'alimentation.
2. Placez un pied sur le repose-pied et l'autre sur le sol.
3. Roulez le scooter et appuyez sur le régulateur à pouce à droite, ilavancera lentement. Lorsque lescooter commence à avancer solidement, placez les deux piedssur le repose-pied. Plusl'angle du régulateur est large, plusla vitesse est haute.
4. En cas urgent, tirez les deux poignées pour un frein plus vite.
5. Normalement, lorsque la poignée gauche est tirée, le frein électronique est allumé ; plus forte vous tirez, l'intensité de frein est grande.

Commencez

Note : En matière de sécurité, G2 Pro préserve le mode de non zéro démarrage Si vous le choisissez, il faut rouler le scooteur en roue libre avant d'accélérer.

Chaque G2 Pro scooter électrique est distribué avec des batteries de lithium spécialisées et un rechargeur spécialisé. Chaque scooter et chaque accessoire a un code unique. N'utilise z pas d'autres chargeurs d'autres marques. Ce chargeur n'est pas adapté à d'autres produits. Notre société ne sera pas responsable de dommages causés par cela.

1. Batterie

La batterie originale de G2 Pro peut être chargé eu moins 800 fois (plus de 1000 fois si l'utilisation est correcte). Veuillez charger dehors pour éviter des périls au cours de chargement.

1. Rechargeur

Tous les rechargeurs offerts par notre société ont la fonction de protection de chargement. Le courant sera automatiquement coupé quand la batterie est pleinement chargée. Le chargem ent demande environ 7-8h. Les dommages causés par des raisons anormales ne seront pas couverts par la garantie.

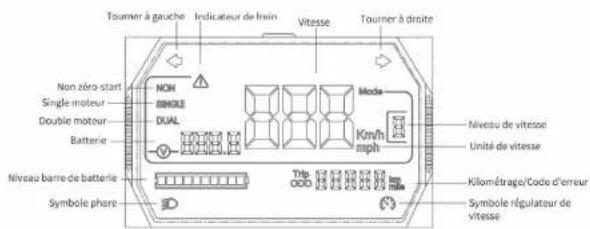

18.AFFICHAGE LCD

Tourner à gauche Indicateur de frein Vitesse Tourner à droite Non zéro-start Single moteur Double moteur Batterie Niveau barre de batterie Symbole phare NON SINGLE DUAL Mode Km/h mph Niveau de vitesse Unité de vitesse Trib 000 Kilométrage/Code d'erreur Symbole régulateur de vitesse

19.INDICATIONS D'ÉTAT

Marquage lumineux de phare :

Allumé	Étcint
Phare allumé	Phare éteint

Codes des modes de changement de vitesse :

Premier	Deuxième	Troisième
ECO	D	S

20. ENTRETIEN

LUBRIFICATION

Examinez le scooter tous les trois mois, notamment les vis. Serrez-les en cas de décoïncement. Lubrifiez les points du pliage tous les 6 mois avec deslubrifiants.

BATTERIE

Après avoir obtenu le scooter pour la première fois, rechargez-le pleinement avant l'utilisation. Le chargement est encouragé tous les temps pour que la ibatterie n'épuise pas (elle ne sera pas endommagée). Si la batterie doit resteinutilisée, n'oubliez pas de le recharger tous les trois mois.

RANGEMENT ET NETTOYAGE

Ne gardez pas le scooter sous le soleil ou dans un endroit humide pendant une durée prolongée. Tenez la surface du scooter propre.

21.CODES D'ERREUR

En cas de clignotement de voyant d'avertissement et d'un des codes suivants :

E01 : Défaillance de Hail de l'électromoteur

E02 :Défaillance de l'accélérateur

E03 :Défaillance de Hail de l'électromoteur et défaillance de l'accélérateur

E04 :Défaillance sous-volté de la batterie

E05 : Défaillance de Hail de l'électromoteur et défaillance sous-volté de la batterie

E06 : Défaillance de l'accélérateur et défaillance et sous-volté de la batterie

E07 : Défaillance de Hail de l'électromoteur, défaillance de l'accélérateur et défaillance sous-volté de la batterie

E08 :Défaillance de phase de l'électromoteur

E09 : Défaillance de Hail de l'électromoteur et défaillance de phase de l'électromoteur

E10 :Défaillance du contrôleur

E11 : Défaillance de Hail de l'électromoteur et défaillance du contrôleur

E13 : Défaillance du contrôleur, défaillance de Hail del' électromote ur et défaillance de l'accélérateur

E20 : Défaillance de communication

E30 : Défaillance du contrôleur, et défaillance de communication E31 : Défaillance du contrôleur, défaillance de communication et défaillance de Hail de l'électromoteur

E40 : Défaillance de frein

E50 : Défaillance du contrôleur et défaillance de frein

E60 :Défaillance de communication et défaillance de frein,

E70 : Défaillance du contrôleur, défaillance de communication et défaillance de frein

22.PROBLÈMES COURANTS ET SOLUTIONS

Possible s problèmes et solutions pour vous aider :

01 Écran noir

Cause : Une exposition excessive au soleil.

Solution : Mettez-le dans un en droit sombre, il reviendra à la normale.

02 Compte non correspondant à celui réel

Cause : Les paramètres sont incorrects ou perdus.

Solution : Eteignez et rallumez le scooter.

03 L'affichage des chiffres est sombre.

Cause : Contact imparfait ou épuisement de la batterie.

Solution : Eteignez et rallumez l'alimentation. Contactez le distributeur si ce n'est pas résolu.

04 Lorsque le scooter ne fonctionne normalement, examinez selon le liste suivant :

A. L'alimentation est allumée.

B. Vérifiez le niveau de batterie par l'écran.

C. Les poignées sont bien rangées

D. Les prises et les connecteurs sont tous connectés correctement.

Si le scooter ne fonctionne encore pas après toutes vérifications, contactez le distributeur.

1. SPÉCIALITÉS TECHNIQUES

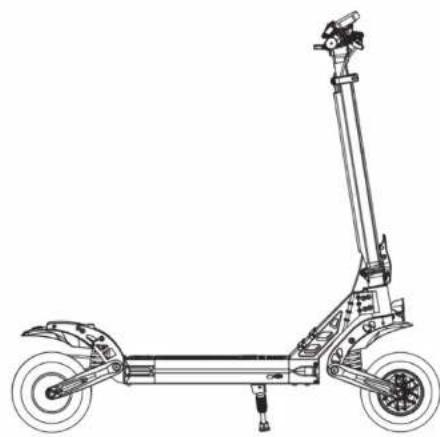

Nom du produit	KuKirin G2 Pro Scooter
Modèle	KuKirin G2 Pro
Dimensions	Après pliage: L*1*H	1187x620x560mm
	Après dépliage: L*1*H	1187x620x1315mm
Paramètres principaux	Vitesse maximale	≤45 km/h
	Plage générale	≤55 km (dépendant des circonstances; de l'angle, de la vitesse, de l'habitude de conduite, etc.)
	Angle maximum de montée	20°
	Pneu	Matériau : caoutchoueTaille : 9 pouces
	Amortisseurs	Ressort avant et arrière
	Indice de protection IP	IP54
	Système de freins	Électronique et à disques
	Affichage à cristaux liquides	Vitesse, kilométrage, changement de vitesse, capacité, betterie, pamoon de direction, indication de le voyant LED allumé
	Système de lumière	Grand phare LED à haute luminosité
Paramètres principaux	Tension d'entrée du chargeur	100-240V
	Batterie de lithium	48V15AH
	Temps de charge	7-8H
Conditions de conduite	Poids maximum de l'utilisateur	120KG
Poids	Poids net	26.7KG

24. GARANTIE ET SERVICE

A partir de la date d'achat, vous avez une garantie, où la réparation/le renouvellement/le retour de vente est uniquement gratuit (e) pour les pannes ou les dommage en raison des défauts de qualité. La garantie est comptée selon la date sur la facture.

Les règles ci-dessus ne s'appliquent aux pannes ou dommages par suite des raisons suivantes :

Maniement incorrect ou abusive; transport/entretien/stockage inapproprié : à une température/humidité inappropriée, dans des conditions inappropriées, etc.

Force majeure, accident, soit des incidents incontrôlables.

Réparation ou dépiècement non autorisé(e) par notre société.

Maniement non conforme.

Kilométrage plus de 2000 km. L'usure ou vieillissement normal(e) est non couvert(e) par la garantie. Elle perd sa validité en cas où le label de produit est modifié ou endommagé.

Contenu de garantie	Durée de garantie
L'ensemble de contrôleur, l'appareil central de contrôle et l'électromoteur	6 mois
Batteries de lithium, protection bord et rechargeur	6 mois
L'ensemble de cadre, partie principale de la tête, l'ensemble de freinage, l'ensemble de phage, potence, fourche avant et bus de contrôle	1 an
Système de freinage et accélérateur à pouce	1 an

Note: les accessoires vulnérables sont non couverts par la garantie, tels que pneu, phare, couvercle d'appareil, couverture de guidon, garde-boue, feu arrière, couvercle de décoration, béquille et port de charge.

25.CERTIFICAT DE GARANTIE

Pour réparer votre Scooter, complétez cette forme avec des informations claires.

Information d'utilisateur	Nom		E-mail adresse
	Adresse
	Numéro de téléphone
Information de produit	Nom		Date de vente
	Modèle		Numéro de facture
Information de distributeur	Nom		Numéro de téléphone
	Adresse		Code postal
