| Caractéristiques | Détails |
|---|---|
| Type d'aspirateur | Aspirateur sans fil |
| Puissance d'aspiration | 150 AW |
| Capacité du réservoir | 0,6 L |
| Autonomie | Jusqu'à 60 minutes |
| Temps de charge | 4-5 heures |
| Poids | 1,5 kg |
| Accessoires inclus | Brosse motorisée, suceur plat, brosse douce |
| Filtration | Filtre HEPA |
| Niveau sonore | 75 dB |
| Utilisation | Convient pour tous types de sols, y compris les tapis et les moquettes |
| Maintenance | Filtre lavable, réservoir facile à vider |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
| Informations générales | Idéal pour les foyers avec animaux de compagnie |
FOIRE AUX QUESTIONS - BD7 Pro JIMMY
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice BD7 Pro - JIMMY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BD7 Pro de la marque JIMMY.
MODE D'EMPLOI BD7 Pro JIMMY

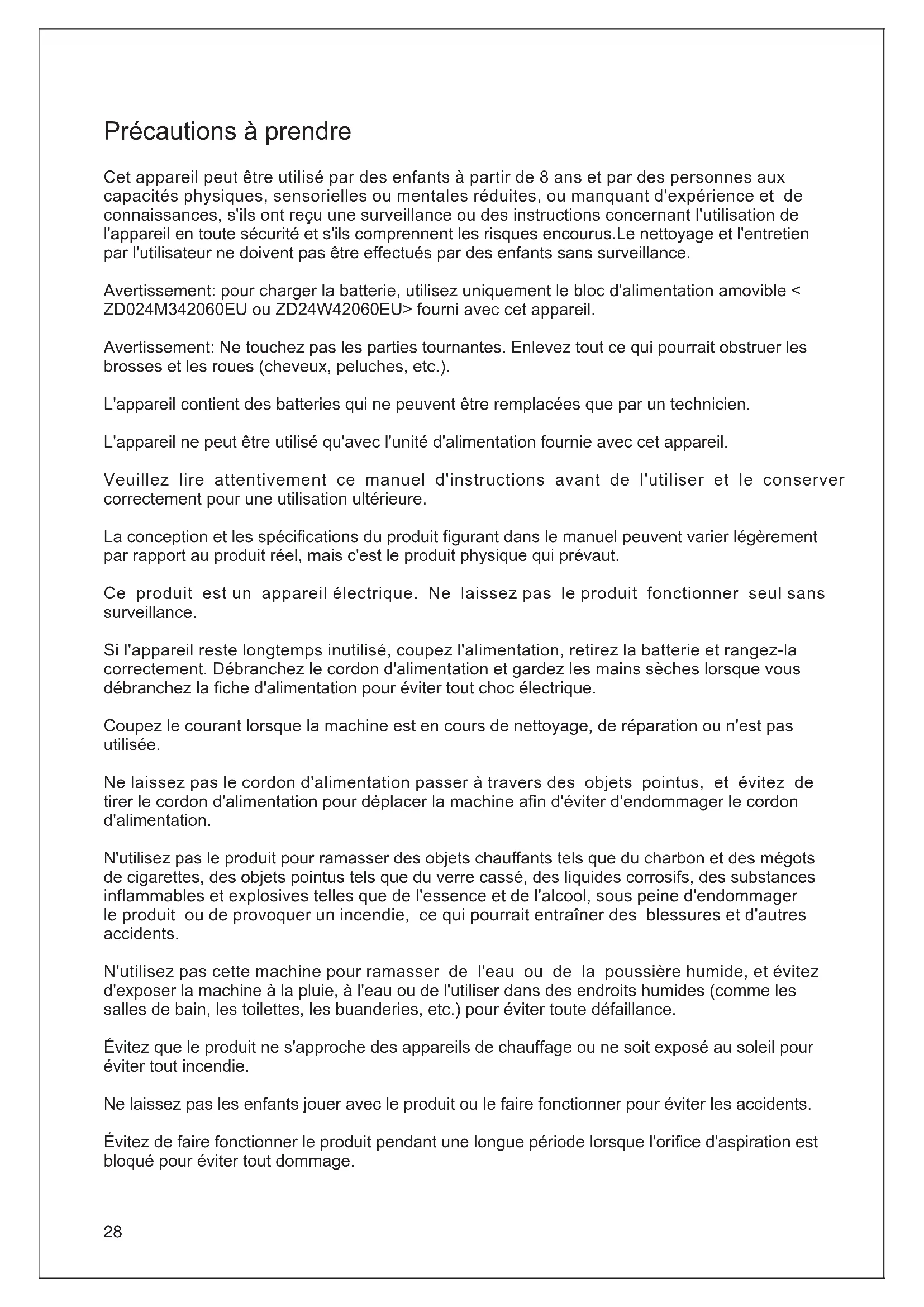

Avertissement: pour charger la batterie, utilisez uniquement le bloc d'alimentation amovible <
ZD024M342060EU ou ZD24W42060EU> fourni avec cet appareil.
Avertissement: Ne touchez pas les parties tournantes. Enlevez tout ce qui pourrait obstruer les
brosses et les roues (cheveux, peluches, etc.). L'appareil contient des batteries qui ne peuvent être remplacées que par un technicien. L'appareil ne peut être utilisé qu'avec l'unité d'alimentation fournie avec cet appareil. Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement pour une utilisation ultérieure. La conception et les spécications du produit gurant dans le manuel peuvent varier légèrement par rapport au produit réel, mais c'est le produit physique qui prévaut. Ce produit est un appareil électrique. Ne laissez pas le produit fonctionner seul sans surveillance. Si l'appareil reste longtemps inutilisé, coupez l'alimentation, retirez la batterie et rangez-la correctement. Débranchez le cordon d'alimentation et gardez les mains sèches lorsque vous débranchez la che d'alimentation pour éviter tout choc électrique. Coupez le courant lorsque la machine est en cours de nettoyage, de réparation ou n'est pas utilisée. Ne laissez pas le cordon d'alimentation passer à travers des objets pointus, et évitez de tirer le cordon d'alimentation pour déplacer la machine an d'éviter d'endommager le cordon d'alimentation. N'utilisez pas le produit pour ramasser des objets chauffants tels que du charbon et des mégots de cigarettes, des objets pointus tels que du verre cassé, des liquides corrosifs, des substances inflammables et explosives telles que de l'essence et de l'alcool, sous peine d'endommager le produit ou de provoquer un incendie, ce qui pourrait entraîner des blessures et d'autres accidents. N'utilisez pas cette machine pour ramasser de l'eau ou de la poussière humide, et évitez d'exposer la machine à la pluie, à l'eau ou de l'utiliser dans des endroits humides (comme les salles de bain, les toilettes, les buanderies, etc.) pour éviter toute défaillance. Évitez que le produit ne s'approche des appareils de chauffage ou ne soit exposé au soleil pour éviter tout incendie. Ne laissez pas les enfants jouer avec le produit ou le faire fonctionner pour éviter les accidents. Évitez de faire fonctionner le produit pendant une longue période lorsque l'orice d'aspiration est bloqué pour éviter tout dommage.29 Le produit est équipé d'une lampe UV-C. Ne regardez pas la partie inférieure de la machine lorsque celle-ci est sous tension an d'éviter que les rayons UV ne nuisent au corps humain. Veuillez ne pas laisser la lumière UV-C briller sur les plantes pour éviter de les endommager. Ne concentrez pas la lumière UV-C en un seul endroit pour une utilisation continue, ce qui pourrait endommager les objets nettoyés. Ne vous asseyez pas sur le produit pour éviter de l'endommager. Ne retirez pas la brosse lorsque la machine est sous tension ou en marche pour éviter tout dommage. En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement chargée avant le stockage et chargez la machine au moins tous les trois mois. Utilisez un chiffon sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le diluant pour laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être utilisés. La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne les jetez pas au hasard. Assemblage du produit Nom des pièces Bouton de mode Bouton marche/arrêt Écran LED Prise de chargement30 Zatrzask pokrywy szczotki Couvercle du rouleau à brosse Rouleau à brosse Lampe UV Générateur d'ultrasons Brosse de nettoyage Chargeur Filtre HEPA Bloc-piles Liste de colisage Aspirateur an- ti-acariens Adaptateur Bloc-piles Brosse de nettoyage Filtre HEPA Manuel d'utili- sation

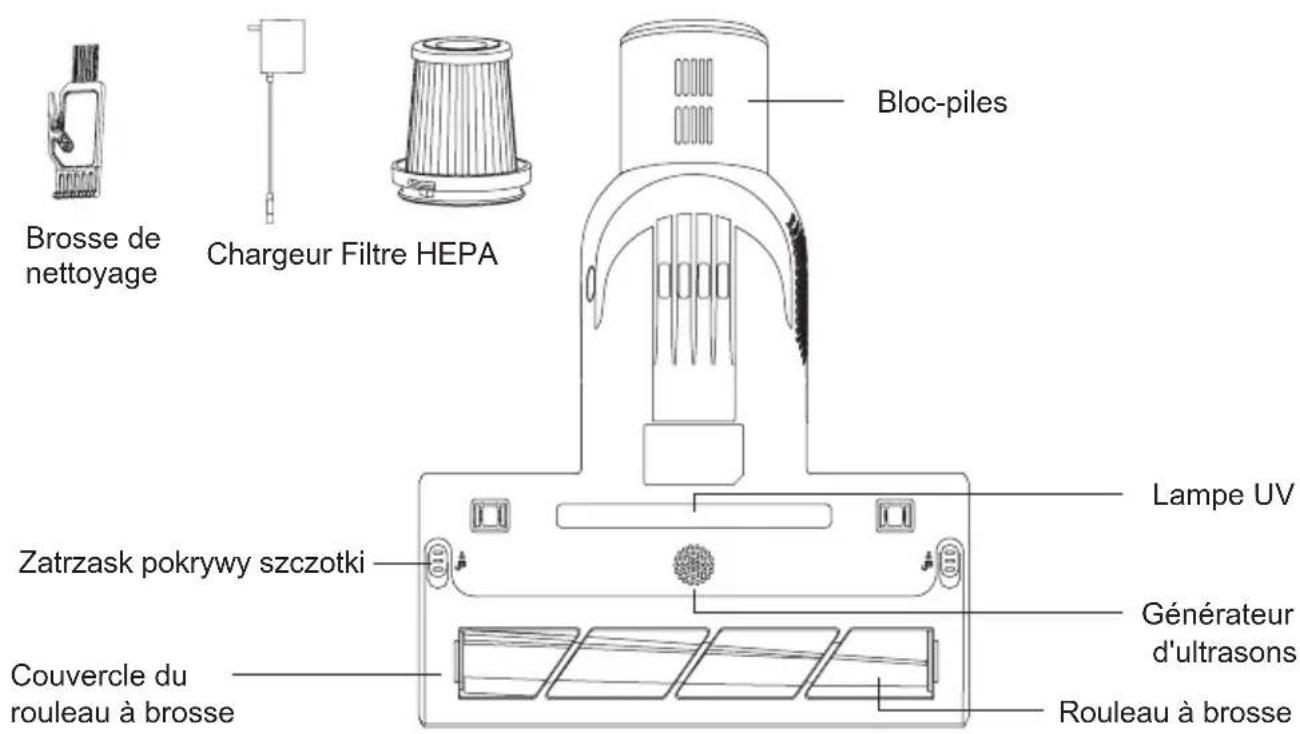

Retrait et assemblage du bloc-piles Appuyez sur le loquet de déverrouillage du bloc- piles et maintenez-le enfoncé, puis retirez le bloc-piles dans le sens indiqué par la flèche. Assemblez le bloc-piles dans le corps principal dans l'ordre inverse. (Fig. 1) Chargement Remarque:
1. Lorsque vous utilisez ce produit pour la première fois, la batterie de l'aspirateur peut ne pas être
complètement chargée. Il est nécessaire d'utiliser un chargeur pour charger complètement la batterie avant de l'utiliser. 2.Lorsque vous utilisez l'aspirateur anti-acariens pour les trois premières fois, veuillez le charger pendant 12 heures à chaque fois. Lorsque la puissance de l'aspirateur est insuffisante, veuillez charger l'aspirateur à temps ; Lorsque la tension est trop faible, an de protéger la batterie, elle s'éteint automatiquement, et l'aspirateur doit être chargé à ce moment-là. Branchez la che de l'adaptateur dans la prise

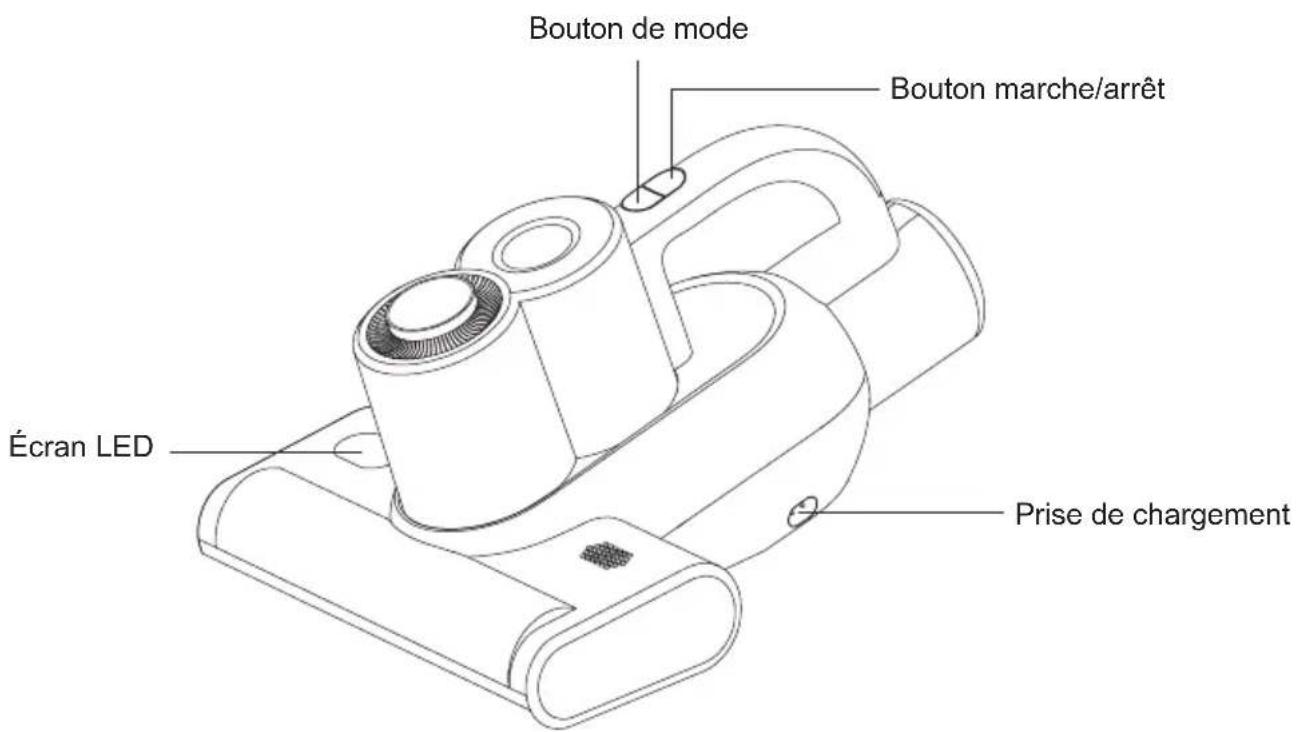

Relâchez le bouton31 Mode vide Mode d'alimentation Indicateur de blocage de la brosse Mode Tap Afchage d'ions négatifs Afchage de la puis- sance de la batterie Afchage du niveau de poussière Modèle UV Description de la fonction Mode Vacuum+Tap+UV Après la mise sous tension, l'aspirateur anti-acariens démarre par défaut en mode Aspiration + Tapotement + UV, l'appareil est en mode normal, le voyant correspondant s'allume, et la machine démarre la fonction d'aspiration, la fonction de tapotement des brosses, la fonction de dépoussiérage par rayons UV-C et la fonction d'ions négatifs ; appuyez sur le bouton de mode pour passer en mode turbo. Mode vide+UV Lorsque l'appareil est en mode Vacuum+Tap+UV, maintenez le bouton de mode enfoncé pendant 3 secondes pour passer en mode Vacuum+UV. L'indicateur correspondant s'allumera et l'appareil commencera à aspirer, à dépoussiérer par lumière UV-C et à utiliser les ions négatifs. Si vous appuyez sur le bouton de mode dans cet état, l'appareil passe en mode Turbo. Afchage du niveau de poussière Lorsque la surface nettoyée est dans un état propre, la barre de concentration de poussière est bleue. Wenn die gereinigte Oberäche leicht verschmutzt ist, ist der Staubpegelbalken orange. Lorsqu'elle est sale, la barre de concentration de la poussière est rouge. Lorsque le niveau de poussière diminue, der Staubpegelbalken wechselt langsam von rot über orange nach blau. Afchage de la puissance de la batterie L'afchage de la puissance de la batterie se présente sous la forme d'une bande lumineuse, qui est divisée en cinq grilles, chacune représentant 20 % de la puissance ; Lorsque la puissance est de 100 % pendant le processus de décharge, les cinq témoins lumineux sont blanc froid, et les témoins lumineux correspondants sont éteints pour chaque 20 % de la consommation électrique. Lorsqu'il reste 10 % de la puissance, les voyants sont rouges pour rappeler la charge; Pendant le processus de charge, le voyant rouge s'allume et clignote lorsque la de courant alternatif pour commencer la charge. L'écran LED de l'écran d'afchage est "rouge" lorsque le produit est en cours de charge. Lorsque l'icône d'alimentation de l'écran LED devient "blanc", l'aspirateur est complètement chargé. Veuillez retirer la che de la prise secteur à temps. Utilisation du produit32 puissance est ≤ 10 %, et la cellule se transforme en voyant blanc froid et commence à clignoter lorsque la puissance est supérieure à 10 % ; Lorsque la puissance atteint 20 %, le voyant de la grille suivante s'allume blanc froid avec clignotement. Lorsque la puissance atteint 40 %, la lumière de la grille suivante passera à la lumière de la grille suivante après chaque tranche de 20 % de la puissance est entièrement chargée. Lorsque la batterie est pleine, les cinq grilles sont entièrement remplies de lumière blanche froide. Indicateur de blocage de la brosse Cet indicateur clignote lorsque la brosse est bloquée. Nettoyage et entretien Remarque:
1. Le ltre HEPA est disponible à la vente chez le distributeur JIMMY.
2. Il est recommandé de nettoyer le godet à poussière après chaque utilisation. S'il y a trop de poussière et
qu'elle bloque le système HEPA, il faut la nettoyer à temps ou la remplacer si nécessaire. Nettoyage de la coupe à poussière Éteignez l'appareil, retirez le bac à poussière en suivant les instructions gurant sur du bac à poussière ; alignez le bac à poussière avec la poubelle, appuyez sur le bouton de déverrouillage du couvercle inférieur, ouvrez le couvercle inférieur et videz la poubelle. Tenez le godet à poussière d'une main et tirez sur le ltre de l'autre main. (Fig. 2 et Fig. 3) Nettoyage du ltre HEPA Tournez le couvercle inférieur du HEPA dans le sens des aiguilles d'une montre ; Sortez l'ensemble HEPA vers le bas, tapez sur l'ensemble HEPA vers le bas pour nettoyer la poussière, ou utilisez une brosse pour nettoyer la poussière et les autres débris sur l'ensemble HEPA. (Fig. 4 et Fig. 5) Après avoir nettoyé le godet à poussière et l'ensemble HEPA, placez le HEPA dans l'ensemble du ltre et tournez-le dans le sens inverse des aiguilles d'une montre pour le xer. Une fois que le son du "clic" se fait entendre lors de la rotation, et que le HEPA est assemblé en place sans se desserrer. Remarque:
1. Ne manquez pas le ltre HEPA !
2. Si trop de poussière s'est accumulée dans le bac à poussière, nettoyez le bac à poussière et l'ensemble
du ltre avec de l'eau, puis essuyez-les avec un chiffon sec. Faites attention au fait que le ltre HEPA doit être lavé le moins possible. Nettoyez la poussière et les corps étrangers sur le ltre HEPA en tapotant, et assurez- vous que le godet à poussière et l'ensemble du ltre sont complètement secs avant l'installation.
Bouton d'ouverture du couvercle inférieur Filtre HEPA Ensemble du ltre33 Nettoyage et montage de la brosse Remarque: Lors du nettoyage de la brosse, veillez à débrancher l'alimentation électrique pour éviter que la brosse ne démarre par erreur et ne provoque des blessures. Éteignez la machine, poussez le loquet du couvercle de la brosse. Tournez-le de l'état fermé à l'état ouvert, puis retirez le couvercle de la brosse et sortez la brosse. Nettoyez la brosse avec la brosse de nettoyage. (Fig.6) Après avoir nettoyé la brosse, remettez la brosse et le couvercle de la brosse sur le corps principal à tour de rôle, et verrouillez le loquet de la brosse. Nettoyage du capteur de poussière Le capteur de poussière est installé à l'intérieur de l'entrée d'air. Utilisez une mini-brosse pour nettoyer la paroi intérieure de l'entrée d'air an d'éviter que trop de poussière ne s'accumule sur le capteur de poussière et ne provoque un afchage anormal du niveau de poussière.(Fig. 7) Entretien et stockage Veuillez nettoyer le godet à poussière et le filtre HEPA après chaque utilisation pour une utilisation ultérieure. Il est recommandé de remplacer le filtre après 30 à 50 heures de fonctionnement (en fonction de la situation) pour une meilleure utilisation. Tout papier, verre de plomb, plastique affectera grandement l'effet de la lumière UV. La poussière ou les taches sur le couvercle de la lampe UV affectent l'effet de la lumière UV. Veuillez essuyer et nettoyer régulièrement le couvercle de la lampe UV pour une meilleure utilisation. Ne touchez pas le couvercle de la lampe UV car la saleté affecterait l'effet de la lampe UV. Placez la machine dans un endroit frais et sec si vous devez la laisser tourner au ralenti. Ne le laissez pas à la lumière directe du soleil ou dans un environnement humide. Dépannage Veuillez vérier les points de panne suivants avant de contacter le service après-vente. Problèmes Raisons possibles Solution Le produit ne s'allume pas Le bloc-piles n'est pas correctement assemblé Remontez le bloc-piles Le bloc-piles n'est pas alimenté Chargez le produit L'interrupteur marche/arrêt n'est pas enfoncé Appuyez sur l'interrupteur marche/ arrêt
Entrée d'air Couvercle du rouleau à brosseRouleau à brosse34 Problèmes Raisons possibles Solution Faible aspiration Entrée d'air bloquée Nettoyez l'entrée d'air HEPA bloqué Nettoyez la coupe à poussière et le HEPA Cyclone bloqué Nettoyez le cyclone La lumière UV ne fonctionne pas Inclinaison de la machine et micro interrupteur à gauche de la surface de nettoyage Le degré d'inclinaison de la ma- chine ne peut pas dépasser 30 degrés Défaut de lumière UV Contactez le service après-vente pour remplacer la lampe UV La machine s'arrête soudainement de fonctionner Gobelet à poussière plein Arrêtez d’utiliser le produit, net- toyez le blocage et utilisez la ma- chine après 2 heures Entrée d'air de la machine bloquée HEPA bloqué La brosse s'arrête soudainement de fonctionner Rouleau de brosse enchevêtré Retirez la brosse, nettoyez-la et remontez-la. Courroie lâche ou cassée Contactez le service après-vente pour remplacer la courroie Pas de temps de travail sufsant après la charge La batterie n'est pas complètement chargée Chargez complètement la batterie selon le manuel d'instructions Batterie vieillie Achat et remplacement de la batterie Remarque: S'il y a d'autres défauts, des outils spéciaux doivent être utilisés, veuillez contacter le service après-vente pour obtenir des conseils.35 Spécications du produit Paramètres techniques Numéro de modèle BD7 Pro Tension nominale 28.8V Puissance nominale 250W Entrée nominale du chargeur 100-240V~ 50-60Hz 0.8A Puissance nominale du chargeur 34.2V 600mA Capacité de la batterie 2000mAh Temps de charge 3-4h Circuit Diagramme Lumière UV PCB Micro inter- rupteur Activateur d'ions négatifs Capteur de poussière Activateur d'ondes ultrasoniques Moteur à vide Moteur de la brosse Chargeur Batterie au lithium Pile au lithium PCB Interrupteur marche/arrêt Transfert PCB Circuit imprimé de contrôle
