РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BD7 Pro JIMMY

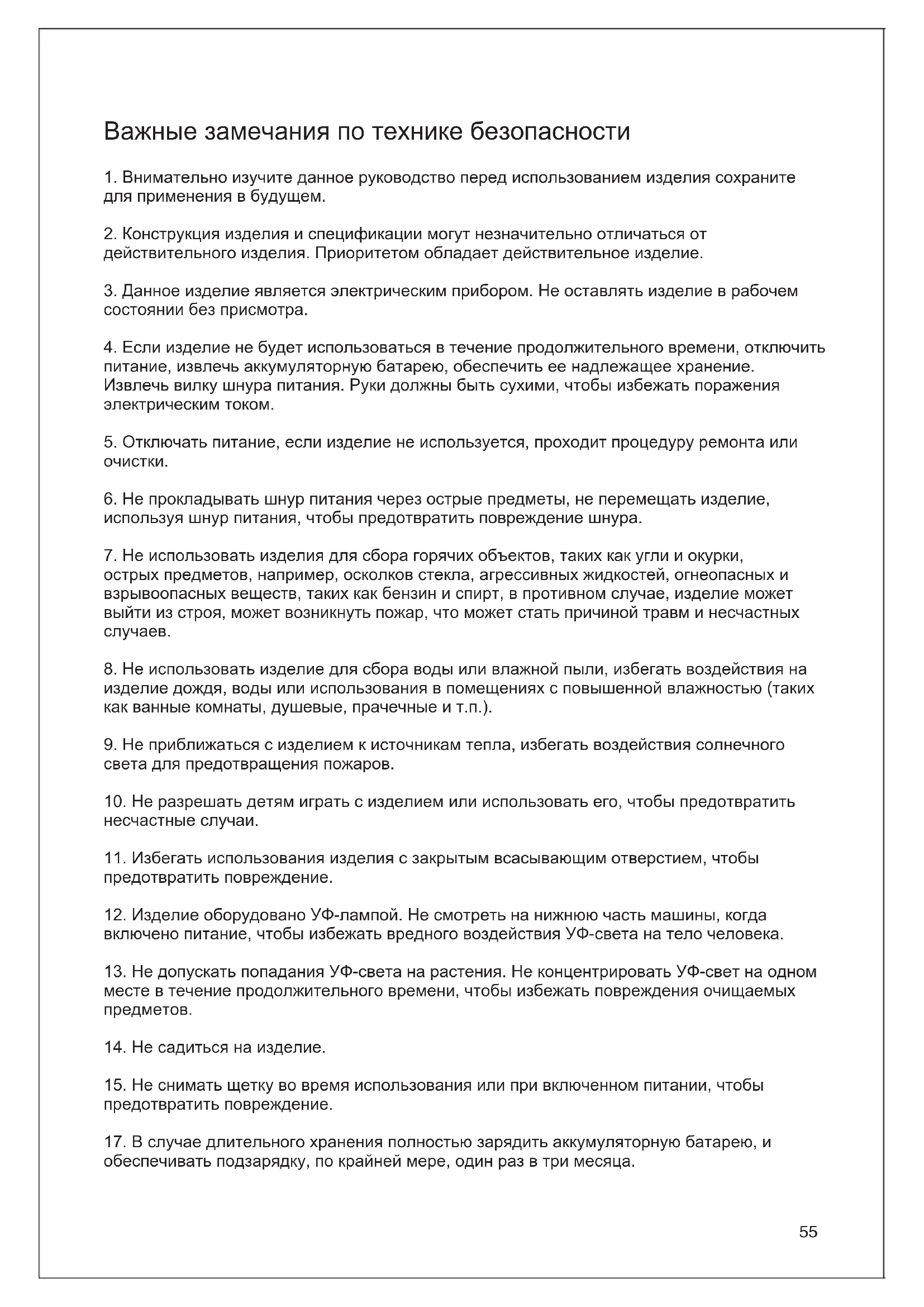

1. Внимательно изучите данное руководство перед использованием изделия сохраните

для применения в будущем.

2. Конструкция изделия и спецификации могут незначительно отличаться от

действительного изделия. Приоритетом обладает действительное изделие.

3. Данное изделие является электрическим прибором. Не оставлять изделие в рабочем

состоянии без присмотра.

4. Если изделие не будет использоваться в течение продолжительного времени, отключить

питание, извлечь аккумуляторную батарею, обеспечить ее надлежащее хранение. Извлечь вилку шнура питания. Руки должны быть сухими, чтобы избежать поражения электрическим током.

5. Отключать питание, если изделие не используется, проходит процедуру ремонта или

6. Не прокладывать шнур питания через острые предметы, не перемещать изделие,

используя шнур питания, чтобы предотвратить повреждение шнура.

7. Не использовать изделия для сбора горячих объектов, таких как угли и окурки,

острых предметов, например, осколков стекла, агрессивных жидкостей, огнеопасных и взрывоопасных веществ, таких как бензин и спирт, в противном случае, изделие может выйти из строя, может возникнуть пожар, что может стать причиной травм и несчастных

8. Не использовать изделие для сбора воды или влажной пыли, избегать воздействия на

изделие дождя, воды или использования в помещениях с повышенной влажностью (таких как ванные комнаты, душевые, прачечные и т.п.).

9. Не приближаться с изделием к источникам тепла, избегать воздействия солнечного

света для предотвращения пожаров.

10. Не разрешать детям играть с изделием или использовать его, чтобы предотвратить

11. Избегать использования изделия с закрытым всасывающим отверстием, чтобы

предотвратить повреждение.

12. Изделие оборудовано УФ-лампой. Не смотреть на нижнюю часть машины, когда

включено питание, чтобы избежать вредного воздействия УФ-света на тело человека.

13. Не допускать попадания УФ-света на растения. Не концентрировать УФ-свет на одном

месте в течение продолжительного времени, чтобы избежать повреждения очищаемых

14. Не садиться на изделие.

15. Не снимать щетку во время использования или при включенном питании, чтобы

предотвратить повреждение.

17. В случае длительного хранения полностью зарядить аккумуляторную батарею, и

обеспечивать подзарядку, по крайней мере, один раз в три месяца.56

18. Для чистки машины использовать сухую ветошь. Такие жидкости, как бензин,

спирт, разбавить лаков вызывают появление трещин и обесцвечивание, и не должны использоваться.

19. Выведенные из эксплуатации машины содержат аккумуляторные батареи и должны

утилизироваться надлежащим образом. Не утилизировать случайным образом.

20. В случае повреждения шнура питания, для предотвращения опасности, он должен

быть заменен изготовителем, ремонтной мастерской или специалистом.

21. Данный прибор может использоваться детьми старше 8 лет, людьми с ограниченными

физическими и умственными способностями и недостаточным опытом и знаниями под надзором или после инструктажа по безопасному использованию прибора с учетом соответствующих опасностей.

22. Прибор может использоваться только с прилагаемым блоком питания.

Сборка изделия Наименование частей Кнопка режима Кнопка вкл./откл. Светодиодный

Гнездо зарядки57 Защелка роликовой

(HEPA) Аккумуляторная батарея Комплектация Пылесос для

(HEPA) Руководство пользователя

Нажать и удерживать в нажатом положении защелку на аккумуляторной батарее, затем извлечь батарею по направлению, указанному стрелкой. Установить батарею в корпус обратной последовательности. (рисунки 1)

1. В случае использования изделия впервые зарядка аккумуляторной батареи может быть не полной.

Перед использованием следует обеспечить полную зарядку при помощи зарядного устройства.

2. Для использования пылесоса первые три раза следует обеспечить зарядку в течение 12 часов

каждый раз. Если мощность пылесоса не достаточна, обеспечить своевременную зарядку. Если напряжение слишком низкое, питание автоматически отключается для защиты

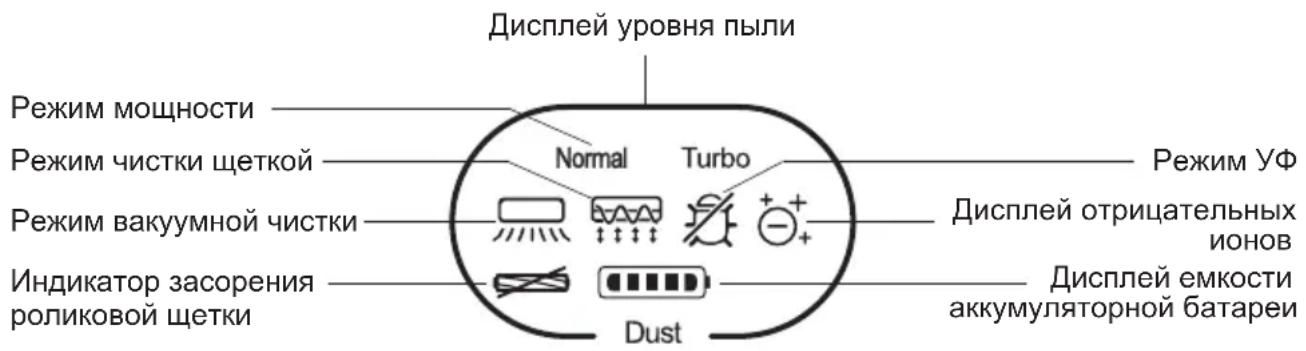

выпуска58 Режим вакуумной чистки Режим мощности Индикатор засорения роликовой щетки Режим чистки щеткой Дисплей отрицательных

Дисплей емкости аккумуляторной батареи Дисплей уровня пыли

аккумуляторной батареи, и следует обеспечить зарядку пылесоса. Во время зарядки светодиодный экран пылесоса будет красным. Когда светодиодный дисплей становится белым, зарядка завершена. Следует извлечь вилку из розетки переменного тока. Использование изделия Описание функций Режим Вакуум+Чистка+УФ После включения питания пылесос, по умолчанию работает в режиме «Вакуум+Чистка+УФ», то есть, в нормальном режиме мощности, загорается соответствующий индикатор, машина обеспечивает вакуум, чистку роликовой щеткой, обработку УФ-светом для уничтожения пылевых клещей и обработку отрицательными ионами. Нажать кнопку режимов для перехода в турборежим. Режим Вакуум+УФ Когда изделие находится в режиме «Вакуум+Чистка+УФ» удерживать нажатом положении кнопку режима в течение 3 секунд для перехода в режим «Вакуум+УФ». Загорится соответствующий индикатор, и изделие обеспечит вакуум, обработку УФ-светом для уничтожения пылевых клещей и обработку отрицательными ионами. Если нажать кнопку в данном режиме, произойдет переключение в турборежим. Дисплей уровня пыли Когда обрабатываемая поверхность находится в чистом состоянии, индикатор уровня пыли горит синим светом. Когда поверхность немного грязная, горизонтальный стержень пыли оранжевый. Если поверхность находится в грязном состоянии, индикатор концентрации пыли горит красным светом. По мере снижения уровня пыли индикатор пыли медленно меняется с красного на оранжевый на синий. Дисплей емкости аккумуляторной батареи Дисплей емкости аккумуляторной батареи выполнен в виде светового индикатора, разделенного на пять секторов, представляющих 20% емкости каждый; когда емкость белым светом, и гаснут по мере потребления каждых 20% емкости. Когда остается 10%59 емкости, индикаторы становятся красными, напоминая о необходимости зарядки. В процессе зарядки загорается красный индикатор и мигает, когда емкость ≤ 10%, сектор загорается холодным белым светом и начинает мигать, когда емкость превышает 10%. Когда емкость достигает 20%, загорается холодным белым светом и начинает сигать следующий сектор. Когда емкость достигает 40%, холодный свет с миганием переходит на следующий сектор, и так для каждых 20% емкости. После полной зарядки все пять секторов горят холодным белым светом. Индикатор засорения роликовой щетки Данный индикатор мигает в случае засорения роликовой щетки. Очистка пылесборника Примечание:

1. Фильтр тонкой очистки HEPA можно приобрести у дистрибутора JIMMY.

2. Рекомендуется производить очистку пылесборника после каждого использования. В случае высокой

концентрации пыли и засорения фильтра требуется своевременная очистка или замена. Очистка пылесборника Выключить прибор, снять пылесборник в соответствии с инструкцией на пылесборнике. Поместить пылесборник над мусорным ведром, нажать кнопку открытия нижней крышки, открыть нижнюю крышку и высыпать пыль. Одерживай пылесборник одной рукой, извлечь узел фильтра другой рукой. (рисунки 2 и 3) Очистка фильтра тонкой очистки (НЕРА) Повернуть нижнюю крышку НЕРА по часовой стрелке. Извлечь узел НЕРА вниз, постучать по фильтру НЕРА, чтобы удалить пыль, или удалить пыль и другой мусор с узла НЕРА щеткой (рисунки 4 и 5). После очистки пылесборника и фильтра НЕРА ставить фильтр в узел и повернуть против часовой стрелки для фиксации. После щелчка во время вращения фильтр НЕРА будет надежно закреплен. Примечание: 1.Не пропускайте фильтр НЕРА! 2.Если в пылесборнике скопилось слишком много пыли, промыть пылесборник и фильтр водой и протереть сухой ветошью. Фильтр НЕРА следует промывать как можно реже. Удалять пыль и посторонние предметы из фильтра постукиванием. Убедиться в том, что пылесборник и фильтр абсолютно сухие перед сборкой.

Кнопка открытия нижней крышкиФильтр тонкой очистки (НЕРА)Узел фильтра60

Впуск воздуха Крышка роликовой щеткиРоликовая щетка Очистка и сборка роликовой щетки Примечание: Перед очисткой роликовой щетки отключить источник питания, чтобы предотвратить случайное включение, которое может стать причиной травмы. Выключить машину, нажать на защелку роликовой щетки. Переместить из закрытого положения в открытое, затем снять крышку и извлечь роликовую щетку. Очистить роликовую щетку щеткой для чистки (рисунок 6). После очистки установить роликовую щетку и крышку роликовой щетки на корпус и зафиксировать защелку роликовой щетки. Очистка датчика пыли Датчик пыли установлен на впуске воздуха. При помощи маленькой щетки очистить внутреннюю стенку впуска воздуха, чтобы предотвратить скопление пыли на датчике и неправильную индикацию уровня пыли. (рисунок 7) Техническое обслуживание и хранение Следует производить очистку пылесборника и фильтра НЕРА после каждого использования. Рекомендуется производить замену фильтра через 30 – 50 часов эксплуатации (в зависимости от конкретных условий). Бумага, свинцовое стекло, пластик в значительной степени влияют на эффективность УФ- света. Для повышения эффективности следует регулярно протирать и очищать крышку

Не прикасаться к крышке УФ-лампы, так как грязь снижает эффективность воздействия

Если устройство не используется, следует поместить ее в прохладное сухое место. Не оставлять под прямым солнечным светом или во влажной среде. Поиск и устранение неисправностей Проверьте следующие возможные причины неисправностей перед обращением в отдел послепродажного обслуживания. Проблемы Возможные причины Решение

Неправильно установлена аккумуляторная батарея Переустановить аккумуляторную

Отсутствует мощность аккумуляторной батареи Зарядить изделие. Не нажат переключатель вкл./

Нажать переключатель вкл./ откл.61 Примечание: В случае возникновения других неисправностей следует использовать специальные инструменты. Обратиться в отдел послепродажной подготовки за консультацией. Спецификация продукции Технические параметры № модели BD7 Pro Номинальное напряжение 28,8 В Номинальная мощность 250 Вт Ном. вход зарядного устройства 100-240 В~ 50-60 Гц 0,8 А Ном. выход зарядного устройства 34,2 В 600 мА Емкость аккумулятора 2000 мА/ч Время зарядки 3-4 ч

Засорился впуск воздуха. Очистить впуск воздуха. Засорился фильтр НЕРА Очистить пылесборник и фильтр

Засорился циклон. Очистить циклон Не работает

Устройство наклонилось, и микропереключатель не касается очищаемой поверхности. Угол наклона устройства не может превышать 30 градусов. Неисправность УФ-лампы Обратиться в отдел послепродажной подготовки для замены лампы.

Заполнился пылесборник. Прекратить использовать машину, устранить засор и начать использовать устройство через 2 часа. Засорился впуск воздуха Засорился фильтр НЕРА

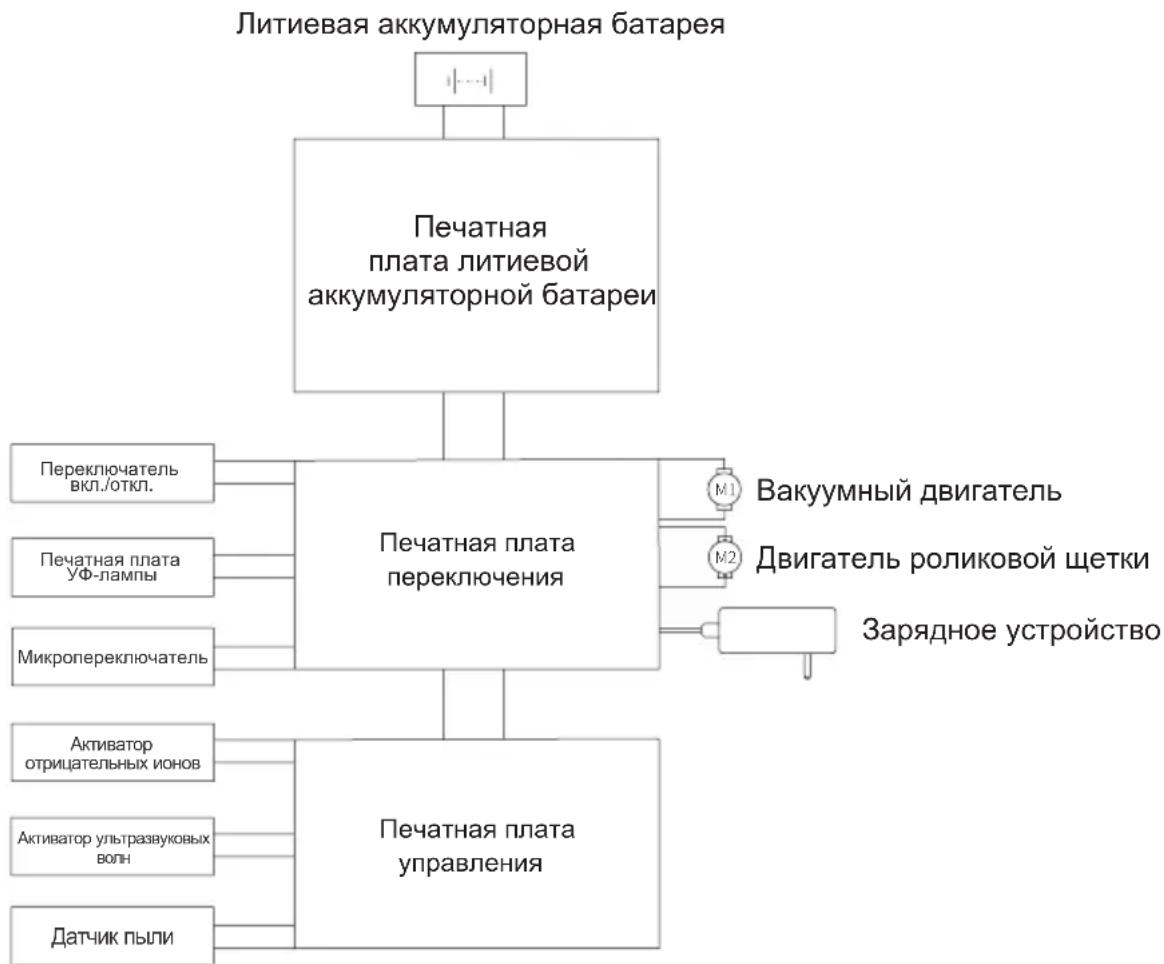

Запуталась роликовая щетка. Извлечь роликовую щетку, очистить и установить. Ослаб или порвался ремень. Обратиться в отдел послепродажной подготовки для замены ремня. Недостаточное время работы после зарядки Аккумуляторная батарея не заряжена полностью. Полностью зарядить аккумуляторную батарею в соответствии с инструкцией по эксплуатации. Аккумуляторная батарея состарилась. Приобрести и заменить аккумуляторную батарею.62 Печатная плата УФ-лампыМикропереключательАктиватор отрицательных ионов Датчик пыли Активатор ультразвуковых

Вакуумный двигатель Двигатель роликовой щетки Зарядное устройство Литиевая аккумуляторная батарея

плата литиевой аккумуляторной батареи Переключатель вкл./откл. Печатная плата переключения Печатная плата

Информация о производителе

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/ Производитель Кингклин Электрик Ко., Лтд

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай63 Как узнать дату производства из серийного номера Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере. Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже: Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день. DBP800547 D – год B – месяц P – день 8 – производственная линия 00547 – собственно серийный номер устройства В нашем примере дата производства 23 ноября 2019 года. Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства. EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды. Аккумуляторные батареи/батарейки Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду. Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном состоянии для вторичной переработки или утилизации экологически безопасным образом. Возможно внесение изменений без уведомления. Информация о гарантии Гарантийный срок на изделие составляет 1 (один) год с даты покупки. Срок службы изделия составляет 5 (пять) лет с даты покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами.64 Год Месяц Дата Год Символ Месяц Символ Дата Символ Дата Символ 2016 A Январь 1 1 1 17 H 2017 B Февраль 2 2 2 18 J 2018 C Март 3 3 3 19 K 2019 D Апрель 4 4 4 20 L 2020 E Май 5 5 5 21 M 2021 F Июнь 6 6 6 22 N 2022 G Июль 7 7 7 23 P 2023 H Август 8 8 8 24 Q 2024 J Сентябрь 9 9 9 25 R 2025 K Октябрь A 10 A 26 S 2026 L Ноябрь B 11 B 27 T 2027 M Декабрь C 12 C 28 U 2028 N
