INSTRUKCJA OBSŁUGI BD7 Pro JIMMY

M29 Manufacturer Kingclean Electric Co., Ltd Address No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009,China Manufacturer Information Disposal The machine, accessories and packaging should be sorted for environmental-friendly recycling. Do not dispose of the machine into household waste! Only for EC countries: According to the European Guideline 2012/19/EU, machine that are no longer usable, and according to the European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner. Subject to change without notice. Battery packs/batteries: Integrated batteries may only be removed for disposal by qualied personnel. Opening the housing shell can damage or destroy the machine. Do not dispose of battery packs/batteries into household waste, fire or water. Battery packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an environmental-friendly manner. Warranty Information This product enjoys one year warranty from the date of purchase. Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as purchased, cleaning activities, consequences of improper use or damage by the purchaser or a third person, damage that can be attributed to external circumstances.10 Środki ostrożności Prosimy o dokładne zapoznanie się z niniejszą instrukcją przed użyciem i właściwe przechowywanie jej w celu wykorzystania w przyszłości. Wygląd produktu i jego specykacja w instrukcji może nieznacznie różnić się od rzeczywistego urządzenia. Istotny jest produkt zyczny. Ten produkt jest urządzeniem elektrycznym. Nie wolno dopuszczać, aby produkt pracował sam bez nadzoru. Jeśli produkt znajduje się długo w trybie czuwania, należy wyłączyć zasilanie, wyjąć akumulator i przechowywać go w odpowiedni sposób. Odłącz przewód zasilający, aby uniknąć porażenia prądem. Odłącz zasilanie, gdy urządzenie jest czyszczone, naprawiane lub nie jest używane. Nie pozwól, aby przewód zasilający przechodził przez ostre przedmioty i unikaj przeciągania przewodu zasilającego w celu przemieszczania urządzenia, aby uniknąć uszkodzenia przewodu. Nie należy używać produktu do odkurzania rozgrzanych przedmiotów, takich jak węgiel i niedopałki papierosów, ostrych przedmiotów, takich jak rozbite szkło, żrących cieczy, łatwopalnych i wybuchowych substancji, takich jak benzyna i alkohol. W przeciwnym razie może to spowodować uszkodzenie produktu lub wywołanie pożaru, a tym samym obrażenia ciała i inne wypadki. Nie należy używać tego urządzenia do odkurzania wody lub mokrych zanieczyszczeń, a także unikać wystawiania urządzenia na działanie deszczu, wody lub używania go w wilgotnych miejscach (takich jak łazienki, umywalnie, pralnie itp.), aby uniknąć awarii. Należy unikać zbliżania produktu do urządzeń grzewczych lub wystawiania go na działanie promieni słonecznych, aby uniknąć pożaru. Nie należy pozwalać dzieciom na zabawę lub obsługę produktu, aby uniknąć wypadków. Należy unikać długiej pracy produktu, gdy otwór zasysający jest zablokowany, aby uniknąć uszkodzenia. Produkt jest wyposażony w lampę UV-C. Nie należy patrzeć na spód urządzenia, gdy zasilanie jest włączone, aby promienie UV nie spowodowały obrażeń ciała. Należy pamiętać, aby oświetlenie UV-C nie świeciło na rośliny, aby ich nie uszkodzić. Nie należy koncentrować oświetlenia UV-C w jednym miejscu podczas użytkowania, ponieważ może to spowodować uszkodzenie czyszczonych przedmiotów. Nie należy siadać na produkcie, aby uniknąć jego uszkodzenia. Nie zdejmuj szczotki, gdy urządzenie jest włączone lub gdy jest w trakcie pracy, aby uniknąć uszkodzeń. W przypadku przechowywania urządzenia przez dłuższy czas należy upewnić się, że akumulator jest w pełni naładowany przed przechowywaniem oraz ładować urządzenie przynajmniej co trzy miesiące. Do czyszczenia urządzenia należy używać suchej szmatki. Nie należy używać płynów takich11 jak benzyna, alkohol, rozcieńczalnik do lakieru, ponieważ spowodują one pęknięcia lub wyblaknięcie koloru. Urządzenie zawiera akumulator. Należy go bezpiecznie poddać recyklingowi. Nie wyrzucaj urządzenia przypadkowo. Jeśli wystąpi uszkodzenie kabla zasilającego, aby uniknąć niebezpieczeństwa, należy go wymienić lub oddać do naprawy w autoryzowanym serwisie. Urządzenie może być używane przez dzieci w wieku od 8 lat wzwyż oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia i wiedzy, jeżeli otrzymały one nadzór lub instrukcję dotyczącą bezpiecznego używania urządzenia i rozumieją związane z tym zagrożenia. Urządzenie może być używane wyłącznie z dostarczonym zasilaczem. Montaż produktu Opis produktu Przycisk trybu Przycisk zasilania Wyświetlacz LED gniazdo ładowania12 Zatrzask pokrywy szczotki Osłona szczotki Szczotka Oświetlenie UV Generator UV Szczotka do czyszczenia Ładowarka Filtr HEPA Akumulator Zawartość zestawu Odkurzacz przeciw roztoczom Adapter Akumulator Szczotka do czyszczenia Filtr HEPA Instrukcja obsługi

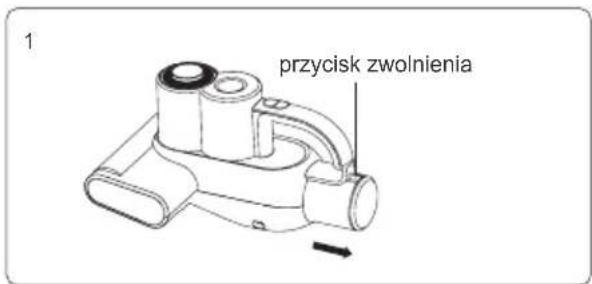

Demontaż i montaż akumulatora Naciśnij i przytrzymaj zatrzask zwalniający akumulator, a następnie wyjmij akumulator w kierunku wskazanym przez strzałkę. Zamontuj akumulator w korpusie głównym w odwrotnej kolejności. (Rys.1) Ładowanie produktu Uwaga:

1. Kiedy używasz tego produktu po raz pierwszy, akumulator odkurzacza może nie być w pełni naładowany.

Należy użyć ładowarki, aby w pełni naładować akumulator przed użyciem.

2. Używając odkurzacza przez pierwsze trzy razy, należy naładować akumulator do 12 godzin za każdym

razem. Jeśli moc odkurzacza jest niewystarczająca, należy naładować odkurzacz w odpowiednim czasie. Jeśli napięcie jest zbyt niskie, w celu ochrony akumulatora, odkurzacz automatycznie się wyłączy. Podłącz wtyczkę adaptera do gniazda zasilania AC, aby rozpocząć ładowanie.

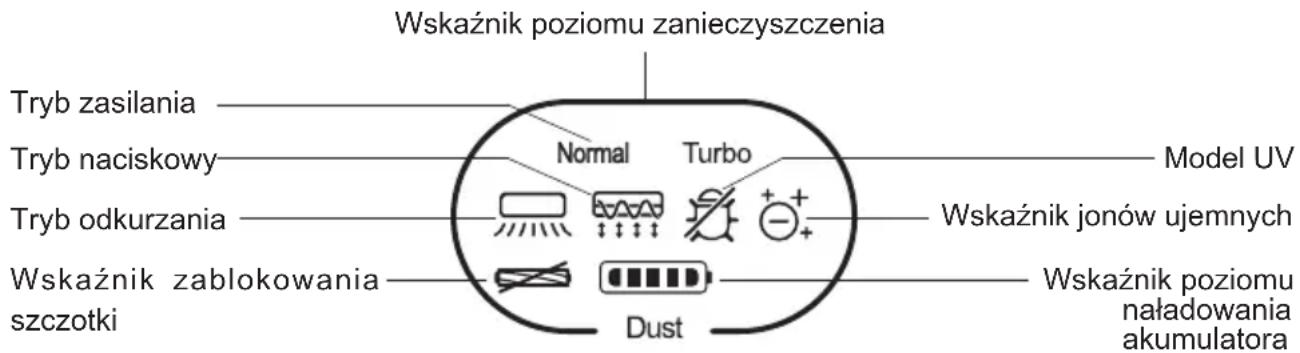

przycisk zwolnienia13 Tryb odkurzania Tryb zasilania Wskaźnik zablokowania szczotki Tryb naciskowy Wskaźnik jonów ujemnych Wskaźnik poziomu naładowania akumulatora Wskaźnik poziomu zanieczyszczenia Model UV Opis funkcji Tryb Vacuum+Tap+UV Po włączeniu zasilania, odkurzacz uruchomi tryb Vacuum +Tap +UV domyślnie. Moc produktu jest ustawiona na tryb normalny, odpowiedni wskaźnik będzie się świecił, a urządzenie rozpocznie funkcję odkurzania, usuwania roztoczy za pomocą UV-C i funkcję jonów ujemnych. Tryb Vacuum+UV Jeśli produkt znajduje się w trybie Vacuum+Tap+UV, przytrzymaj przycisk trybu przez 3 sekundy, aby zmienić tryb na Vacuum+UV. Odpowiedni wskaźnik zaświeci się, a produkt rozpocznie odkurzanie, usuwanie kurzu za pomocą funkcji UV-C oraz funkcję jonów ujemnych. Po naciśnięciu przycisku trybu w tym trybie, produkt przełączy się na tryb Turbo. Wskaźnik poziomu zanieczyszczenia Jeśli czyszczona powierzchnia jest już czysta, wskaźnik poziomu zanieczyszczenia jest niebieski. Gdy oczyszczona powierzchnia jest lekko brudna, pasek poziomu kurzu jest pomarańczowy. Jeśli powierzchnia jest dalej zabrudzona, wskaźnik jest czerwony. W miarę zmniejszania się poziomu zanieczyszczeń wskaźnik powoli zmienia się z czerwonego na niebieski. Wskaźnik poziomu naładowania akumulatora Wskaźnik poziomu naładowania akumulatora jest podzielony na pięć części, z których każda reprezentuje 20% mocy. Jeśli moc wynosi 100% podczas procesu rozładowania, pięć ikon świeci na biało, a odpowiednie ikony są wyłączone dla każdego 20% zużycia mocy. Jeśli pozostało 10% mocy, ikony są czerwone, aby przypomnieć o ładowaniu. Podczas procesu ładowania czerwony wskaźnik zaświeci się i będzie migać, gdy poziom naładowania będzie wynosić ≤10%. Ikona będzie migać na biało, gdy moc będzie większa niż 10%. Gdy poziom Wskaźnik LED wyświetlacza będzie świecił na czerwono, gdy produkt będzie się ładował. Jeśli wskaźnik zasilania na wyświetlaczu LED zmieni kolor na biały, oznacza to, że odkurzacz został w pełni naładowany. Należy w porę wyciągnąć wtyczkę z gniazdka AC. Prawidłowa obsługa produktu14 osiągnie 20%, następna ikona będzie migać na biało. Gdy poziom osiągnie 40%, ikona będzie migać po każdych następnych 20%. Jeśli poziom naładowania akumulatora jest pełny, pięć ikon będzie świecić na biało. Wskaźnik zablokowania szczotki Ten wskaźnik miga, gdy wałek szczotki jest zablokowany. Czyszczenie i konserwacja Uwaga:

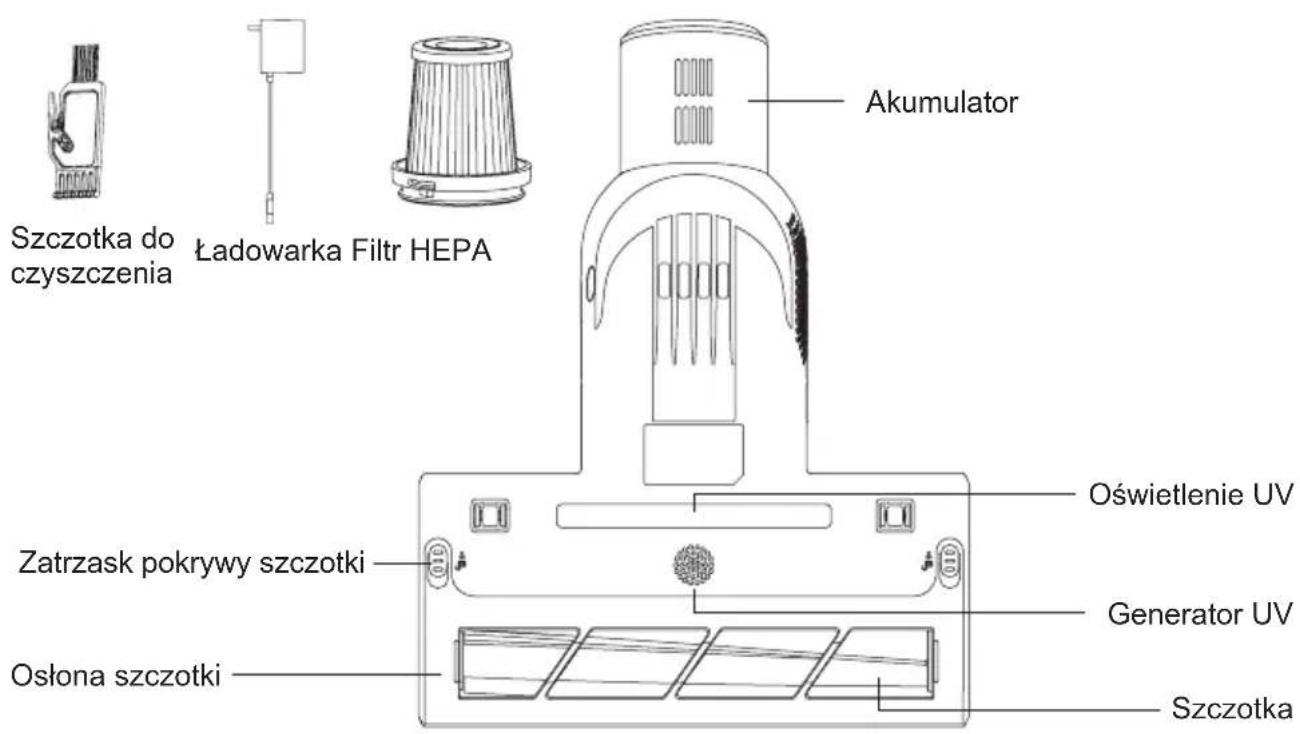

1. Filtr HEPA jest dostępny w sprzedaży u dystrybutora

2. Wskazane jest czyszczenie pojemnika na kurz

po każdym użyciu. W przypadku zbyt dużej ilości zanieczyszczeń powodujących blokadę ltra HEPA, należy go wyczyścić lub wymienić, jeśli jest to konieczne. Czyszczenie pojemnika na kurz Wyłącz produkt, wyjmij pojemnik na kurz zgodnie z instruktażową na pojemniku. Ustaw pojemnik na kurz nad koszem na odpady, naciśnij przycisk zwalniający pokrywę dolną, otwórz pokrywę dolną i wysyp pozostałości. Przytrzymaj pojemnik na kurz jedną ręką i wyciągnij moduł ltrujący drugą ręką. (Rys. 2 i 3) Czyszczenie ltra HEPA Obróć dolną pokrywę HEPA zgodnie z ruchem wskazówek zegara. Wyjmij i naciśnij moduł HEPA od dołu, aby oczyścić kurz, lub użyj szczotki, aby oczyścić zanieczyszczenia na module HEPA. Po oczyszczeniu pojemnika na kurz i modułu HEPA, włóż filtr HEPA do modułu ltrującego, a następnie obróć go w kierunku przeciwnym do ruchu wskazówek zegara, aby go zamocować. Jeżeli podczas obracania słychać dźwięk "kliknięcia", oznacza to, że ltr HEPA jest zamontowany prawidłowo. (Rys. 4 i Rys. 5) Uwaga:

1. Podczas montażu nie należy pomijać ltra HEPA!

2. Jeśli w pojemniku gromadzi się zbyt dużo kurzu, opłucz pojemnik i moduł filtrujący wodą, a następnie

wytrzyj je suchą ściereczką. Filtr HEPA należy myć jak najrzadziej. Wyczyść zanieczyszczenia na filtrze HEPA, naciskając go, a następnie upewnij się, że pojemnik na kurz i moduł ltrujący są całkowicie suche przed montażem. Czyszczenie i montaż szczotki Uwaga: Podczas czyszczenia szczotki należy pamiętać o odłączeniu zasilania, aby zapobiec przypadkowemu uruchomieniu szczotki i spowodowaniu obrażeń ciała. Wyłącz urządzenie, naciśnij zatrzask pokrywy szczotki. Przekręć ją ze stanu zamkniętego

Przycisk zwalniający dolną pokrywę Filtr HEPA Moduł ltrujący15 do otwartego, a następnie zdejmij pokrywę szczotki i wyjmij szczotkę. Wyczyść szczotkę za pomocą szczoteczki czyszczącej. (Rys.6) Po wyczyszczeniu szczotki zamontuj po kolei wałek, pokrywę szczotki z powrotem do korpusu i zablokuj zatrzask szczotki. Czyszczenie czujnika kurzu Czujnik kurzu jest zamontowany wewnątrz otworu wlotowego powietrza. Używaj specjalnej szczoteczki do czyszczenia wewnętrznych ścianek wlotu powietrza, aby uniknąć gromadzenia się zbyt dużej ilości kurzu na czujniku kurzu i spowodowania nieprawidłowego wyświetlania poziomu kurzu. (Rys. 7) Konserwacja i przechowywanie Po każdym użyciu należy wyczyścić pojemnik na kurz i ltr HEPA. Wskazane jest, aby wymienić ltr po 30-50 godzinach pracy (w zależności od sytuacji). Każdy papier, szkło, plastik będzie miał duży wpływ na efekt oświetlenia UV. Kurz lub plama na pokrywie lampy UV wpłynie na efekt oświetlenia UV. Należy regularnie wycierać i czyścić pokrywę lampy UV. Nie należy dotykać pokrywy lampy UV, ponieważ zabrudzenia wpływają na efekt działania lampy UV. Jeśli urządzenie ma być nieużywane, należy umieścić je w chłodnym i suchym miejscu. Nie należy pozostawiać go w bezpośrednim świetle słonecznym lub wilgotnym otoczeniu. Rozwiązywanie problemów Przed skontaktowaniem się z serwisem należy sprawdzić następujące punkty usterek. Problem Możliwe przyczyny Rozwiązanie Produkt się nie uruchamia Nieprawidłowo zamontowany aku- mulator Ponowny montaż akumulatora Akumulator nie ma zasilania Naładuj produkt Przycisk zasilania nie jest wciśnięty. Naciśnij przycisk zasilania. Słabe zasysanie Zatkany wlot powietrza Wyczyść wlot powietrza Zablokowany ltr HEPA Wyczyść pojemnik na kurz i filtr HEPA Moduł cyklonu zablokowany Wyczyść moduł cyklonu

Wlot powietrza Pokrywa szczotki Szczotka16 Problem Możliwe przyczyny Rozwiązanie Lampa UV nie działa Zbyt mocne nachylenie urządze- nia, zablokowanie lewej powierzch- ni czyszczącej Stopień nachylenia urządzenia nie może przekraczać 30 stopni Uszkodzenie spowodowane oświe- tleniem UV Skontaktuj się z serwisem w celu wymiany lampy UV Urządzenie nagle zatrzymało pracę Pojemnik na kurz jest pełny Zakończ użytkowanie produktu i usuń blokadę, a następnie użyj urządzenia po 2 godzinach. Zablokowany wlot powietrza urządzenia Zablokowany ltr HEPA Nagłe zatrzymanie pracy szczotki Zablokowana szczotka Wyjmij szczotkę, wyczyść ją i zam- ontuj ponownie. Poluzowany lub uszkodzony pasek Skontaktuj się z serwisem w celu wymiany paska Nieodpowiedni czas pracy po naładowaniu Akumulator nie jest w pełni naładowany Należy w pełni naładować akumulator zgodnie z instrukcją obsługi Akumulator utracił żywotność Należy wymienić akumulator na nowy. Uwaga: W przypadku innych usterek prosimy o kontakt z autoryzowanym serwisem w celu uzyskania informacji. Specykacja produktu Dane techniczne Model BD7 Pro Napięcie znamionowe 28.8V Moc znamionowa 250W Wejście znamionowe ładowarki 100-240V~ 50-60Hz 0.8A Moc znamionowa ładowarki 34.2V 600mA Pojemność akumulatora 2000mAh Czas ładowania 3-4h17 Informacje o producencie Prawidłowa utylizacja Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla środowiska recyklingu. Nie wolno wyrzucać urządzenia razem z odpadami domowymi. Wyłącznie dla krajów Unii Europejskiej: Zgodnie z dyrektywą 2012/19/UE urzą-dzenie, które nie nadaje się już do użytku, oraz zgodnie z dyrektywą 2006/66/WE uszkodzone lub zużyte zestawy baterii/akumulatorów należy poddać segregacji i utylizacji w sposób przyjazny dla środowiska. Producent Kingclean Electric Co., Ltd Adres No.1 Xiangyang Road, Suzhou New District, prowincja Jiangsu 215009, China Lampa UV PCB Mikro- przełącznik Aktywator fal ultradźwiękowychAktywator jonów ujemnych Silnik podciśnienia Silnik szczotki Ładowarka Akumulator litowy łytka drukowana z akumulatora litowego Płytka sterująca Przycisk zasilania Czujnik kurzu Transfer PCB
