Studio PAR 64 CAN - Éclairage Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED quadricolores (RGBA)
Marque	Cameo
Modèle	Studio PAR 64 CAN
Référence	CLPST64RGBAQ8W
Nombre de LED	18 x 8 W QUAD RGBA
Angle du faisceau	25°
Consommation électrique	170 W
Tension d'alimentation	100-250 V AC, 50/60 Hz
Fusible	F2A / 250V
Poids	4,5 kg
Dimensions (L x l x H)	255 x 230 x 220 mm
Modes DMX	2 CH, 3 CH1, 3 CH2, 4 CH, 7 CH
Protocole DMX	DMX-512 USITT
Connecteurs DMX	XLR 3 points (entrée mâle, sortie femelle verrouillable)
Fonctions principales	Couleur statique, macro couleurs, saut de couleurs, fondu de couleurs, automatique, commande par le son, stroboscope, maître/esclave, gradation
Nettoyage	Chiffon sec
Installation	Fixation stable, ne pas obstruer les ouïes d'aération
Sécurité	Ne pas ouvrir (risque de choc électrique) ; ne pas regarder directement le faisceau à moins de 40 cm
Réparabilité	Remplacement du fusible uniquement par un de même type ; réparation par personnel agréé
Garantie	Garantie limitée fabricant (2 à 5 ans selon produit)
Informations générales	Utilisation professionnelle ; conformité CE

FOIRE AUX QUESTIONS - Studio PAR 64 CAN Cameo

Comment changer la couleur en mode statique ?

Appuyez sur la touche MODE jusqu'à afficher CXXX. Appuyez sur ENTER pour sélectionner la couleur (C1=rouge, C2=vert, C3=bleu, C4=ambre). Utilisez les touches HAUT/BAS pour choisir. Appuyez à nouveau sur ENTER pour régler la luminosité (CX00-CX99) avec les touches HAUT/BAS. Validez avec ENTER.

Comment régler l'adresse DMX ?

Appuyez sur MODE jusqu'à afficher AXXX. Appuyez sur ENTER (les trois derniers chiffres clignotent), puis utilisez les touches HAUT/BAS pour choisir l'adresse (A001-A512). Confirmez avec ENTER.

Comment utiliser le mode maître/esclave ?

Réglez un projecteur en mode autonome (couleur statique, saut, etc.) pour qu'il soit le maître. Pour les esclaves, appuyez sur MODE jusqu'à afficher SLAV (mode esclave). Reliez les appareils avec des câbles DMX (sortie maître vers entrée esclave). Les esclaves suivront le maître.

Comment activer le mode sonore ?

Appuyez sur MODE jusqu'à afficher SUXX. Appuyez sur ENTER une fois pour confirmer, puis une seconde fois pour régler la sensibilité du microphone (SU00-SU99) avec les touches HAUT/BAS. Validez avec ENTER. Le projecteur réagira au rythme de la musique.

Comment régler la vitesse du stroboscope ?

En mode statique, sélectionnez la couleur CF (stroboscope) après avoir appuyé sur MODE et ENTER. Ensuite, réglez la fréquence (CF00-CF99) avec les touches HAUT/BAS. En mode saut ou fondu, sélectionnez JFXX ou FFXX et réglez la fréquence de la même manière.

Quels sont les modes DMX disponibles ?

Les modes DMX sont : 2 canaux (gradation + macro couleurs), 3 canaux 1 (gradation, stroboscope, macro), 3 canaux 2 (RVB), 4 canaux (RGBA) et 7 canaux (gradation, stroboscope, RGBA, macro). Consultez la notice pour le détail des valeurs.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et non pelucheux pour nettoyer l'extérieur. Ne jamais utiliser de liquides ou de produits abrasifs. Débranchez l'appareil avant tout nettoyage.

Que faire si le fusible saute ?

Débranchez l'appareil. Remplacez le fusible uniquement par un fusible de même type : F2A / 250V. Si le problème persiste, consultez un centre de réparation agréé.

Puis-je utiliser cet appareil en extérieur ?

Ce projecteur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes. Utilisez-le dans un environnement sec et bien ventilé.

Comment effectuer un fondu de couleurs ?

Appuyez sur MODE jusqu'à afficher FXXX. Appuyez sur ENTER pour sélectionner le fondu (FAXX). Utilisez les touches HAUT/BAS pour régler la vitesse (FA00-FA99). Le projecteur passera progressivement d'une couleur à l'autre parmi 15 couleurs prédéfinies.

MODE D'EMPLOI Studio PAR 64 CAN Cameo

Merci d'avoir choisi Cameo Light !

Nous avons conçu ce produit en vue d'une fiabilité optimale pendant des années.

Veuillez prendre quelques instants pour lire attentivement ces instructions - cela vous permettra d'utiliser plus rapidement et de façon optimale votre nouveau produit Cameo Light.

Pour plus d'informations sur Cameo Light, visitez notre site Web, WWW.CAMEOLIGHT.COM

STUDIO PAR 64 CAN

PROJECTEUR LED QUADRICOLORES (RGBA) 18 x 8 W

CLPST64RGBAQ8W

CLPST64RGBAQ8W

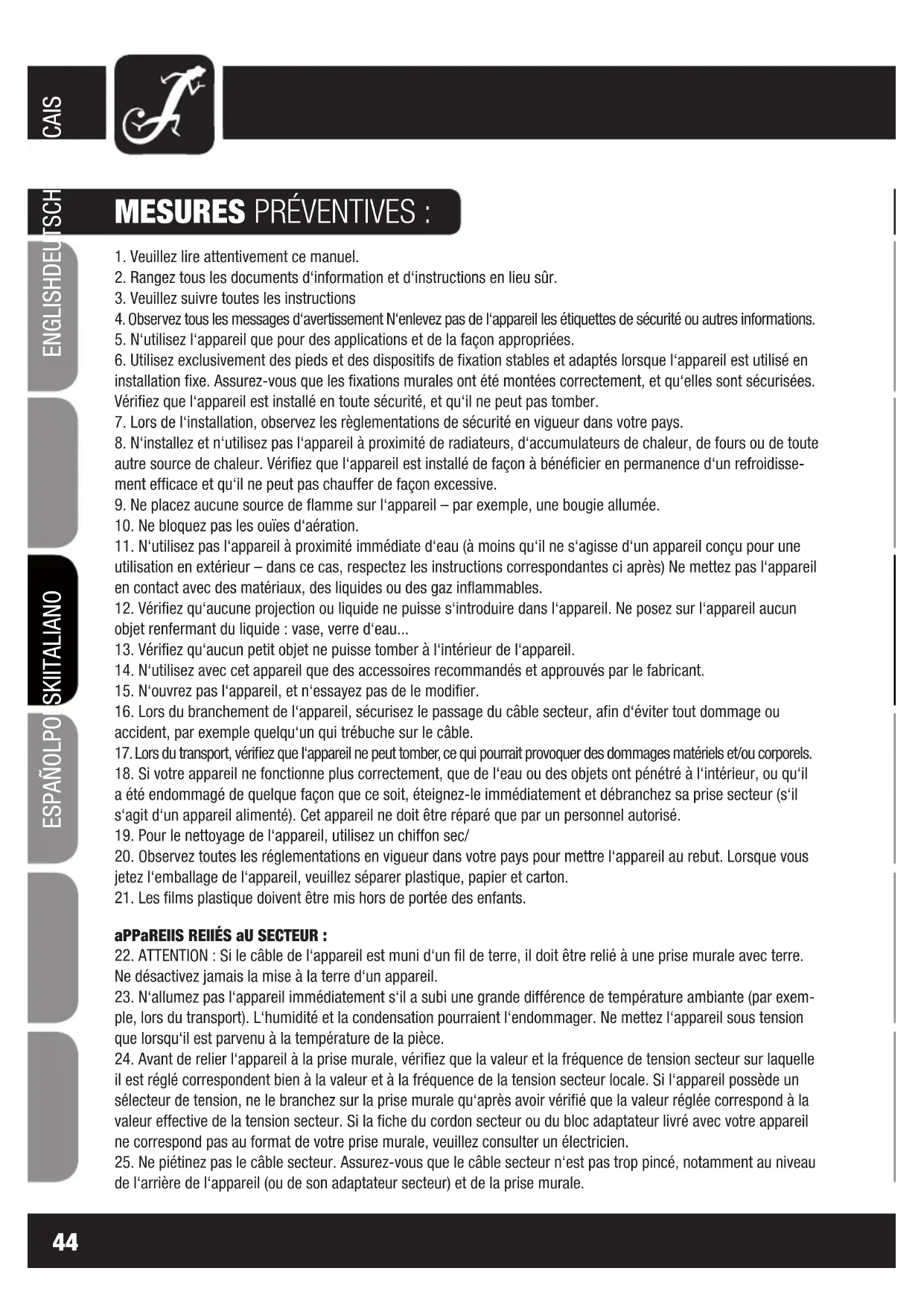

MESURES PRÉVENTIVES :

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.

aPPaREIIS REIIÉS aU SECTEUR :

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.

2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.

3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.

4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.

SÉCURITÉ :

1. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
2. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
3. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
4. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
5. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
6. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur Ne confiez sa réparation qu'à un personnel technique qualifié.

Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signal e à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé.

Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS 'ÉCLAIRAGE

1. Ne regardez pas directement l'appareil si vous vous trouvez à une distance de moins de 40 cm.
2. Ne fixez jamais le rayon lumineux, même pendant une courte durée, même à distance moyenne.
3. Ne regardez jamais le rayon lumineux par l'intermédiaire d'un appareil optique grossissant (jumelles par exemple).
4. Les effets stroboscopiques peuvent, dans certaines circonstances, provoquer des crises d'épilepsie chez les sujets sensibles. Les personnes concernées doivent donc absolument éviter les lieux dans lesquels les stroboscopes sont utilisés.

INTRODUCTION :

COMMANDES

PROJECTEUR LED QUADRICOLORES (RGBA) 18 X 8 W

(CLPST64RGBAQ8W)

• Modes DMX 2 canaux, 3 canaux 1, 3 canaux 2, 4 canaux, 7 canaux
• Contrôle séparé des couleurs Rouge, Vert, Bleu et Ambre (RGBA en 1)

CARACTÉRISTIQUES

• 18 LED couleur, super brillantes 8 W QUAD
- Commande par le son (Sound Control), grâce à un microphone intégré
- Vitesse de saut de couleur et fréquence de l'effet stroboscopique réglables sur le panneau de contrôle
- Variateur de couleurs
- Fonctions Master/Slave
- Boîtier robuste et compact
• Consommation : 170 W
- Angle du faisceau lumineux : 25°
• LED à longue durée de vie

INSTRUCTIONS D'UTILISATION

Le Cameo LED CAN est un spot mélangeur de couleurs RGB, contrôlable via DMX 512, utilisant des LED haute efficacité et super-brillantes. On compte quatre groupes de couleurs (rouge, vert, bleu, ambre), dont l'intensité est contrôlable individuellement, ce qui permet de créer une gamme illimitée de couleurs. Le spot Cameo LED fonctionne en mode autonome, Master/Slave, activé par le son ou via contrôle par protocole DMX-512.

PANNEAU ARRIÈRE :

POWER 110V-250V AC 50Hz~60Hz DMX IN DMX OUT F2A / 250V MODE ENTER ↑ UP ↓ DOWN cameo colours of light

SÉLECTION DE MODE :

MODE COULEUR STATIQUE

Appuyez sur la touche MODE, plusieurs fois si nécessaire, pour sélectionner le mode Static Colour (CXXX), puis appuyez sur la touche ENTER (le deuxième chiffre clignote) afin de choisir l'une des couleurs statiques ou la fonction Strobo en utilisant les touches Haut et Bas. "C1" signifie rouge, "C2" = vert, "C3" = bleu, "C4" = ambre et "CF" = stroboscope.

Appuyez de nouveau sur ENTER (les troisièmes et quatrième chiffres clignotent) afin de régler la brillance de la couleur présélectionnée (CX00 - CX99) et la fréquence du stroboscope (CF00 - CF99) en utilisant les touches Haut et Bas. Appuyer sur ENTER pour confirmer.

Exemples : Si vous réglez C1, C2, C3 et C4 sur zéro, le QUAD-PAR n'aura pas de LED allumées (blackout).

Si vous réglez C1 à 99 et C2, C3 et C4 à zéro, le QUAD PAR sera rouge à 100%.

ROUGE

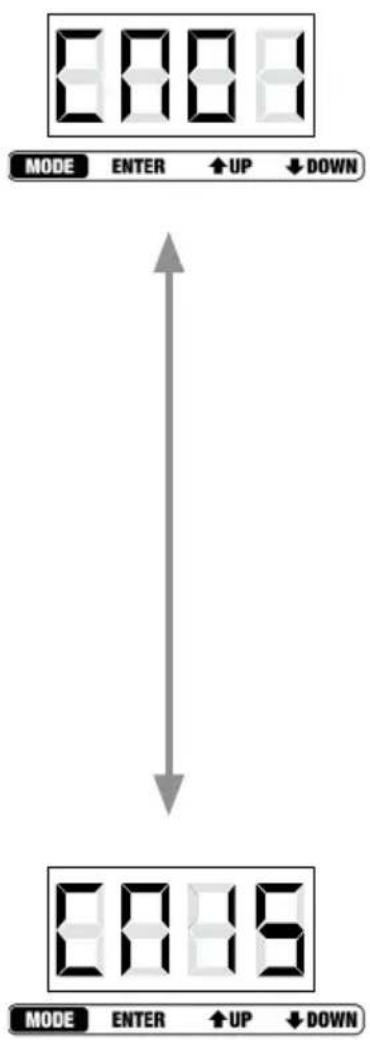

Appuyez sur la touche MODE, plusieurs fois si nécessaire, pour sélectionner le mode Colour Macro (CMXX). Confirmez avec ENTER, puis sélectionnez la couleur désirée avec les touches Haut/Bas. Validez avec ENTER.

1. ROUGE
2. VERT
3. BLEU
4. AMBRE
5. JAUNE
6. CYAN
7. LAVANDE
8. ROSE
9. VERT BRILLANT
10. MAGENTA
11. TURQUOISE
12. ORANGE
13. MAGENTA BRILLANT
14. BLANC CHAUD
15. BLANC FROID

8888 MODE ENTER ↑UP ↓DOWN 8888 MODE ENTER ↑UP ↓DOWN

SÉLECTION DE MODE :

MODE SAUT DE COULEUR

Appuyez sur la touche MODE, plusieurs fois si nécessaire, pour sélectionner le mode Saut de Couleur (JXXX). Appuyez sur ENTER (le deuxième chiffre clignote) afin de sélectionner la fonction Saut de (15) Couleurs (JUXX) ou la fonction Strobo (JFXX) en utilisant les touches Haut et Bas.

Appuyez de nouveau sur ENTER (les troisième et quatrième chiffres clignotent) pour régler la vitesse de saut de couleur (JU00 - JU99) et la fréquence du stroboscope (JF00 - JF99) en utilisant les touches Haut et Bas. Appuyer sur ENTER pour confirmer.

Remarque : Il est possible d'utiliser la fonction saut de couleurs et la fonction stroboscope simultanément.

RGBA 15 COULEURS

Vitesse de saut de couleur JU00 - JU99.

EFFET STROBOSCOPIQUE

Fréquence JF00 - JF99

MODE FONDU DE COULEUR

Appuyez sur la touche MODE, plusieurs fois si nécessaire, pour sélectionner le mode Fondu de Couleur (FXXX). Appuyez sur ENTER (le deuxième chiffre clignote) afin de sélectionner la fonction de fondu de couleur (15 couleurs) ou la fonction Stroboscope (JFXX) en utilisant les touches Haut et Bas. Appuyez de nouveau sur ENTER (les troisième et quatrième chiffres clignotent) pour régler la vitesse de fondu (FA00 - FA99) et la fréquence du stroboscope (FF00 - FF99) en utilisant les touches Haut et Bas. Appuyer sur ENTER pour confirmer.

Remarque : Il est possible d'utiliser la fonction fondu de couleurs et la fonction Stroboscope simultanément.

RGBA 15 COULEURS

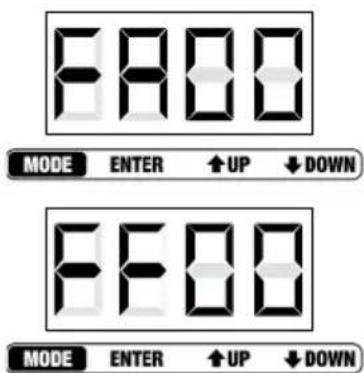

Vitesse de fondu FA00 - FA99

EFFET STROBOSCOPIQUE

Fréquence FF00 - FF99

3300 MODE ENTER ↑UP ↓DOWN

3800 MODE ENTER ↑UP ↓DOWN 3F00 MODE ENTER ↑UP ↓DOWN

F400 MODE ENTER ↑UP ↓DOWN

800 MODE ENTER ↑UP ↓DOWN 800 MODE ENTER ↑UP ↓DOWN

SÉLECTION DE MODE :

MODE AUTOMATIQUE

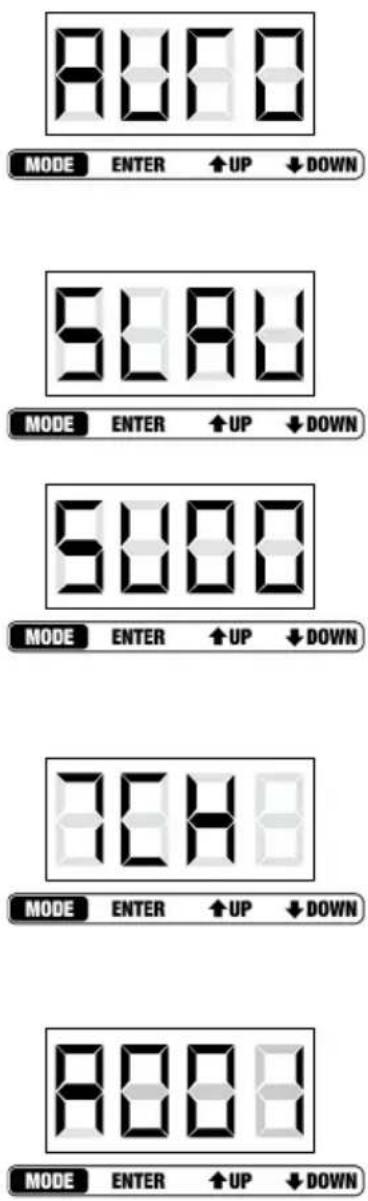

Appuyez sur la touche MODE, plusieurs fois si nécessaire, pour sélectionner le mode Auto. L'appareil passe alors automatiquement du mode Saut de Couleur au mode Fondu de Couleurs. La vitesse de saut/fading de couleurs peut être préréglée en utilisant les valeurs de vitesse des modes Colour Jumping et Colour Fading.

MODE ESCLAVE

Pour passer en mode Slave, appuyez sur la touche MODE, plusieurs fois si nécessaire.

Reliez les projecteurs esclaves et le projecteur maître (exclusivement en mode autonome) via des câbles DMX. L'appareil esclave suit alors l'appareil Master.

MODE DE CONTRÔLE PAR LE SON

Appuyez sur la touche MODE, plusieurs fois si nécessaire, pour sélectionner le mode de contrôle par le son (SUXX). Dans ce mode, l'appareil suit le rythme de la musique grâce au micro intégré. Appuyez de nouveau sur ENTER (les troisième et quatrième chiffres clignotent) pour régler la sensibilité du microphone (SU00 - SU99) avec les touches Haut et Bas. Appuyer sur ENTER pour confirmer.

SÉLECTION MODE DMX

Appuyez sur le bouton MODE pour entrer en mode DMX MODE SELEC-TION (plusieurs fois si nécessaire). Appuyez sur ENTER (le premier chiffre clignote) puis sélectionnez le mode DMX désiré avec les touches Haut et Bas. Appuyez de nouveau sur ENTER pour confirmer.

Remarque : Pour la description des différents modes DMX disponibles, veuillez vous référer aux pages suivantes de ce manuel.

Appuyez sur la touche MODE, plusieurs fois si nécessaire, afin d'entrer en mode de réglage de l'adresse DMX (AXXX).

Appuyez sur ENTER pour accéder au mode d'édition (les 3 derniers chiffres clignotent) puis sélectionnez l'adresse de départ DMX désirée avec les touches Haut et Bas (A001 - A512). Appuyer sur ENTER pour confirmer.

REMARQUE :

L'afficheur à LED s'éteint automatiquement après environ 1 minute. Pour le rallumer, appuyez sur n'importe laquelle des 4 touches.

8000 MODE ENTER ↑UP ↓DOWN 8000 MODE ENTER ↑UP ↓DOWN 8000 MODE ENTER ↑UP ↓DOWN 8000 MODE ENTER ↑UP ↓DOWN 8000 MODE ENTER ↑UP ↓DOWN

MODE DE CONTRÔLE DMx :

MODE 2 CANAUX
CANAL VALEUR	FONCTION
CH1 000 - 255	Dimmer Master (de 0 à 100%)
CH2 000 - 016		Rouge
	017 - 033	Vert
	034 - 050	Bleu
	051 - 067	Ambre
	068 - 084	Jaune
	085 - 101	Cyan
	102 - 118	Lavande
	119 - 135	Rose
	136 - 152	Vert brillant
	153 - 169	Magenta
	170 - 186	Turquoise
	187 - 203	Orange
	204 - 220	Magenta brillant
	221 - 237	Blanc froid
	238 - 255	Blanc chaud

MODE 3 CANAUX 1
CANAL VALEUR	FONCTION
CH1 000 - 255	Dimmer Master (de 0 à 100%)
CH2 000 - 255	Strobe (de 0 à 100%)
CH3 000 - 080	Macro Couleurs
	000 - 004 Extinction (Blackout)
	005 - 010 Rouge
	011 - 015	Vert
	016 - 020	Bleu
	021 - 025	Ambre
	026 - 030	Jaune
	031 - 035	Cyan
	036 - 040	Lavande
	041 - 045	Rose
	046 - 050	Vert brillant
	051 - 055	Magenta

MODE DE CONTRÔLE DMx :

MODE 3 CANAUX 1
CANAL VALEUR	FONCTION
	056 - 060	Turquoise
	061 - 065	Orange
	066 - 070	Magenta brillant
	071 - 075	Blanc froid
	076 - 080	Blanc chaud
	081 - 150	Vitesse du saut de couleurs : la valeur basse (081), la valeur maximale (150)
	151 - 220	Vitesse du changement de couleurs : la valeur basse (151), la valeur maximale (220)
	221 - 255	Mode Sound Control (sensibilité micro)

MODE 3 CANAUX 2
CANAL VALEUR	FONCTION
CH1 000 - 255	ROUGE (de 0 à 100%)
CH2 000 - 255	VERT (de 0 à 100%)
CH3 000 - 255	BLEU (de 0 à 100%)

MODE 4 CANAUX
CANAL VALEUR	FONCTION
CH1 000 - 255	ROUGE (de 0 à 100%)
CH2 000 - 255	VERT (de 0 à 100%)
CH3 000 - 255	BLEU (de 0 à 100%)
CH4 000 - 255	AMBRE (de 0 à 100%)

MODE 7 CANAUX
CANAL VALEUR	FONCTION
CH1 000 - 255	Dimmer Master (de 0 à 100%)
CH2 000 - 255		Strobe (de 0 à 100%)

MODE DE CONTRÔLE DMx :

MODE 7 CANAUX
CANAL VALEUR	FONCTION
CH3 000 - 255	ROUGE (de 0 à 100%)
CH4 000 - 255	VERT (de 0 à 100%)
CH5 000 - 255	BLEU (de 0 à 100%)
CH6 000 - 255	AMBRE (de 0 à 100%)
CH7 000 - 080	Macro Couleurs
	000 Mixage couleurs CH3 - CH6
	001 - 004	Blackout
	005 - 010	Rouge
	011 - 015	Vert
	016 - 020	Bleu
	021 - 025	Ambre
	026 - 030	Jaune
	031 - 035	Cyan
	036 - 040	Lavande
	041 - 045	Rose
	046 - 050	Vert brillant
	051 - 055	Magenta
	056 - 060	Turquoise
	061 - 065	Orange
	066 - 070	Magenta brillant
	071 - 075	Blanc froid
	076 - 080	Blanc chaud
	081 - 150	Vitesse du saut de couleurs : la valeur basse (081), la valeur maximale (150).
	151 - 220	Vitesse du changement de couleurs : la valeur basse (151) , la valeur maximale (220)
	221 - 255	Mode Sound Control (sensibilité micro)

BRANCHEMENT EN CASCADE (DAISY CHAIN)

1) Connectez le connecteur mâle 3 points du câble DMX au connecteur femelle 3 points du premier appareil.
2) Connectez l'extrémité du câble provenant du premier appareil, équipée d'un connecteur 3 points femelle, au connecteur d'entrée de l'appareil suivant (mâle, 3 points). Passez ensuite à l'appareil suivant, de sortie en entrée,

CARACTÉRISTIQUES:

MASSE & DIMENSIONS PROJECTEUR PAR LED QUADRICOLORES (RGBA) 18 X 8 W (SANS SUPPORT)

Longueur 255 mm

Largeur 230 mm

Hauteur 220 mm

Poids 4,5 kg

Angle du faisceau lumineux 25°

CONSOMMATION

Consommation 170 W

Tension secteur 100 à 250 Volts / 50 Hz - 60 Hz

FUSIBLE

Secteur F2A, 250V
COMMANDE ET PROGRAMMATION
Entrée DMX	Embase XLR mâle 3 points
Sortie DMX	Embase verrouillable XLR femelle 3 points
Protocoles	DMX-512 USITT
Modes DMX (nombre de canaux)	2 CH, 3 CH1, 3 CH2, 4 CH, 7 CH

COUPLAGE DMX:

DMX-512

Le DMX (abréviation de Digital Multiplex) est un protocole de communication universel, utilisé entre contrôleurs et appareils d'éclairage. Un contrôleur DMX envoie des données DMX (des instructions) à l'appareil d'éclairage à contrôler. Les données DMX sont envoyées en série, et passent d'un appareil au suivant via les connecteurs XLR "DMX IN" et "DMX OUT" que possèdent tous les appareils DMX (la plupart des contrôleurs ne possèdent qu'un connecteur "DMX OUT").

COUPLAGE DMX :

Le DMX est un langage permettant de relier des appareils de toutes marques et de tous modèles, et de les commander depuis un même contrôleur, à partir du moment où tous les appareils de la configuration sont compatibles DMX. Pour assurer une transmission correcte des données DMX lorsque vous utilisez plusieurs appareils, essayez d'utiliser les câbles les plus courts possibles. L'ordre dans lequel les appareils sont connectés au sein d'une même ligne DMX n'influe en rien sur l'adressage DMX. Par exemple, un appareil assigné à l'adresse DMX 1 peut être placé n'importe où dans une ligne DMX, au début ou à la fin, ou n'importe où entre les deux. Lorsqu'un appareil est assigné à l'adresse DMX 1, le contrôleur DMX sait qu'il doit envoyer les données assignées à l'adresse 1 à cet appareil quel que soit son emplacement dans la chaîne DMX.

Veuillez effectuer votre choix de câbles DMX parmi nos gammes de produits Adam Hall 3 STAR, 4 STAR et 5 STAR.

N'oubliez pas que les câbles DMX doivent être reliés en cascade (daisy chain), et ne peuvent pas être splittés.

CÂBLES DMX:

ATTENTION :

- Si vous fabriquez vos câbles vous-même, conformez-vous aux figures 2 et 3. Ne reliez pas le blindage du câble à l'ergot de masse, et ne laissez pas le blindage entrer en contact avec l'extérieur du connecteur XLR. Mettre le blindage à la masse peut provoquer un court-circuit ou un comportement erratique.

commun sortie DMX-512 XLR 3 points DMX + DMX - entrée DMX-512 XLR 3 points

REMARQUE SPÉCIALE : TERMINAISON DE LA LIGNE :

- Si vous tirez de grandes longueurs de câbles, vous devrez peut-être utiliser une terminaison sur le dernier appareil de la chaîne, afin d'éviter un comportement erratique.

1 3 2

La terminaison réduit les problèmes de transmission du signal et des interférences. Nous vous conseillons de connecter toujours une terminaison DMx (résistance de 120 Ohms, 1/4 W) entre le point 2 (DMx-) et le point 3 (DMx+) du dernier appareil de la chaîne.

L'utilisation d'une terminaison de câble (Art. N° K3DMXT3) diminue les risques d'un comportement erratique.

- Certains fabricants utilisent, pour la transmission des données, des connecteurs XLR 5 points au lieu des connecteurs XLR 3 points. Les appareils possédant des XLR 5 points peuvent être implémentés dans une ligne DMX à base de XLR 3 points. Pour insérer des appareils équipés de connecteurs XLR 5 points dans une ligne utilisant des XLR 3 points, il faut utiliser des câbles adaptateurs. Le schéma ci-dessous indique le brochage d'un tel câble de conversion:

Connecteur xLR 5 points Point 1 : MASSE (blindage) Point 2 : Signal (-) Point 3 : Signal (+) Point 4 : N/C Point 5 : N/C Connecteur xLR 3 points Point 1 : MASSE (blindage) Point 2 : Signal (-) Point 3 : Signal (+) Point 4 : N/C Point 5 : N/C Connecteur xLR 5 points Point 1 : MASSE (blindage) Point 2 : Signal (-) Point 3 : Signal (+) Point 4 : N/C Point 5 : N/C

DECLARATIONS DECLARATIONS :

GARANTIE FABRICANT LIMITÉE

Cette garantie concerne tous les produits de marque Adam Hall, LD Systems, Defender, Palmer et Cameo.

Elle s'applique également à tous les produits distribués par Adam Hall.

Elle ne concerne pas les droits statutaires relatifs à la garantie envers le vendeur. En fait, elle justifie des requêtes en garantie supplémentaires, indépendantes, envers Adam Hall.

Adam Hall garantit, pendant une période s'étendant selon le cas de deux à cinq ans (à vérifier selon le produit) à compter de la date d'achat, que le produit Adam Hall que vous avez acheté directement auprès d'Adam Hall ou chez un revendeur autorisé est dépourvu de défaut, au niveau des composants ou de la fabrication, dans le cadre d'une utilisation normale.

La période pendant laquelle cette garantie limitée est applicable commence à partir de la date d'achat. Cette date se justifie d'après une facture ou un bon de livraison daté. Dans le cas où des produits des marques citées ci avant nécessiteraient une réparation pendant la période de garantie limitée, vous avez droit à des réparations sous garantie, conformément aux termes et conditions exposés dans ce document.

Pendant toute la période de garantie limitée, Adam Hall réparera ou procédera au remplacement de tous les composants défectueux, ou le produit lui-même. En cas de réparation ou d'échange pendant la période de garantie, les pièces originales remplacées ou le produit échangé deviennent la propriété de la société Adam Hall.

Dans le cas improbable où votre produit Adam Hall serait sujet à des défaillances répétées, Adam Hall, à sa discrétion, peut choisir de mettre à votre disposition un appareil de remplacement de son choix, au moins équivalent à votre produit de marque Adam Hall en termes de performances matérielles et techniques.

Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall n'est pas responsable des dommages occasionnés par le non-respect des instructions contenues dans le manuel d'utilisation livré avec le produit de marque Adam Hall. La garantie fabricant ne s'applique pas- aux pièces d'usure (accumulateurs par exemple) - aux produits dont le numéro de série a été effacé, ou qui ont été endommagés ou rendus inutilisables à la suite d'un accident - aux dommages provoqués une utilisation peu précautionneuse, à une erreur de manipulation ou tout autre motif externe.

- en cas de dommages subis par des appareils suite à une utilisation hors des valeurs d'usage des paramètres (telles que mentionnées dans le manuel utilisateur livré avec le produit)

- en cas de dommages consécutifs à l'utilisation de pièces de rechange non fabriquées ou non vendues par Adam Hall

- en cas de dommages consécutifs à des modifications ou réparations non assurées par Adam Hall Ces termes et conditions constituent l'accord de garantie complet et exclusif entre cous et Adam Hall, relativement au produit de marque Adam Hall que vous avez acheté.

DECLARATIONS DECLARATIONS :

RESPONSABILITÉ LIMITÉE

Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité financière maximale d'Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d'achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d'utilisation.

Adam Hall ne peut être tenu pour financièrement responsable de tout dommage causé par le produit ou sa défaillance – y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n'est pas responsable financièrement en cas de requête émanant d'une tierce partie ou de votre part pour le compte d'une tierce partie.

Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s'applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s'applique pas en cas de blessures aux personnes.

Cette garantie fabricant limitée vous donne des droits légaux spécifiques. Vous pouvez également avoir d'autres droits, variables d'un état ou d'un pays à l'autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays afin de déterminer l'étendue exacte de vos droits.

DEMANDE DE RÉPARATIONS SOUS GARANTIE

Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur agréé Adam Hall auprès de qui vous l'avez acheté.

Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spécifications applicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d'informations, référez-vous au site www.adamhall.com.

DECLARATIONS DECLARATIONS :

(Applicable dans l'Union Européenne et les autres pays européens dotés de systèmes de collecte sélective)

La présence de ce logo sur le produit ou son manuel d'utilisation indique qu'en fin de vie, il ne doit pas être jeté avec les autres déchets domestiques. Afin d'éviter toute atteinte à l'environnement ou à la santé humaine pouvant résulter d'une gestion incontrôlée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles.

Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible..

Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

PROTECTION DE L'ENVIRONNEMENT ET ÉCONOMIES D'ÉNERGIE

Économiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l'électricité, débranchez-les de leur prise secteur.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.
