Type de produit	Projecteur Wash LED pour extérieur
Marque	Cameo
Modèle	ZENIT W600 G2
Source lumineuse	40 × LED RGBALC 50 W (6 en 1), contrôlables par blocs de 10
Flux lumineux	32 000 lm
Angle de faisceau	17,7° (faisceau) / 34,2° (champ)
Température de couleur (CCT)	1 800 K – 10 000 K
Indice de rendu des couleurs (IRC)	98 @ 3 200 K / 97 @ 5 600 K
Protection	IP65 (avec capuchons d'étanchéité)
Alimentation	100–240 V, 50/60 Hz
Puissance consommée	740 W
Consommation électrique	2,8 A (230 V)
Connecteurs secteur	Seetronic TR1 (IN / OUT)
Connecteurs DMX	XLR 5 points IP65 (IN / OUT)
Contrôle	DMX, RDM, W-DMX (CRMX/G3/G4s), NFC, EZ Remote, Unisens
Modes DMX	16 modes (3 à 80 canaux)
Fonctions autonomes	Direct LED, CCT, Color Preset, HSI, Coordinates, Pattern, Loop, Timer, Master/Slave
Écran et commandes	Écran OLED + 4 touches tactiles rétroéclairées
Refroidissement	Ventilateur thermocontrôlé (6 modes dont Auto Silent)
Température ambiante de fonctionnement	–15 °C à +45 °C
Distance minimale à la surface éclairée	3 m
Dimensions (L × H × P)	400 × 292 × 197 mm
Poids	12,9 kg
Accessoires fournis	Câble secteur, 2 supports oméga, notice de sécurité (SCI)
Options	Filtre Frost électronique (CLZW600G2EFROST), diffuseurs Snapmag, coupe-flux, softbox
Entretien	Nettoyage avec chiffon humide, dépoussiérage des grilles d'aération, ne pas utiliser de produits agressifs
Garantie et service	Garantie fabricant selon conditions Adam Hall GmbH ; réparations par personnel qualifié uniquement

FOIRE AUX QUESTIONS - ZENIT W600 G2 Cameo

Quel type de connecteur secteur utilise le Cameo ZENIT W600 G2 ?

Il utilise des connecteurs Seetronic TR1 IP65 (Power In et Power Out). Les capuchons d'étanchéité en caoutchouc doivent être mis en place lorsque les connecteurs ne sont pas utilisés pour maintenir l'indice IP65.

Comment configurer le contrôle DMX sans fil (W-DMX) ?

Dans le menu Settings > Wireless, activez le module (State On), choisissez le mode (RX pour récepteur ou TX pour émetteur). Pour l'appairage, utilisez Receive Reset (RX) puis lancez Link sur l'émetteur. Le statut est indiqué par des icônes sur l'écran.

Quelles sont les précautions de sécurité à prendre lors de l'installation en hauteur ?

L'installation requiert des compétences en calcul de charges et en montage. Utilisez les deux supports oméga fournis et fixez un câble de sécurité au point prévu (n°6). Respectez la distance minimale de 0,2 m aux matériaux inflammables et de 3 m à la surface éclairée.

Comment nettoyer et entretenir le projecteur ?

Débranchez l'appareil avant tout entretien. Nettoyez le boîtier avec un chiffon propre et humide. Dépoussiérez régulièrement les entrées d'air (sans projeter d'air comprimé sur les ventilateurs en rotation). Les lentilles doivent être nettoyées pour garantir un fonctionnement optimal. N'utilisez aucun produit agressif.

Que faire si l'écran ne s'allume pas alors que le projecteur est branché ?

L'écran et les touches tactiles peuvent être alimentés par une pile 14430 (non fournie) située dans le compartiment sous la base. Si la pile est absente ou déchargée, l'écran ne s'allume que lorsque le projecteur est sous tension. Vérifiez l'alimentation secteur et le fusible.

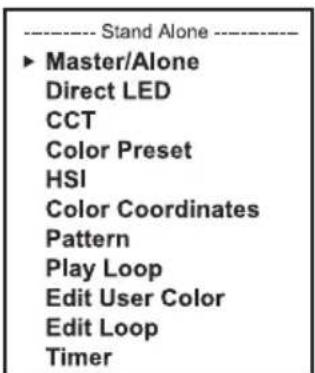

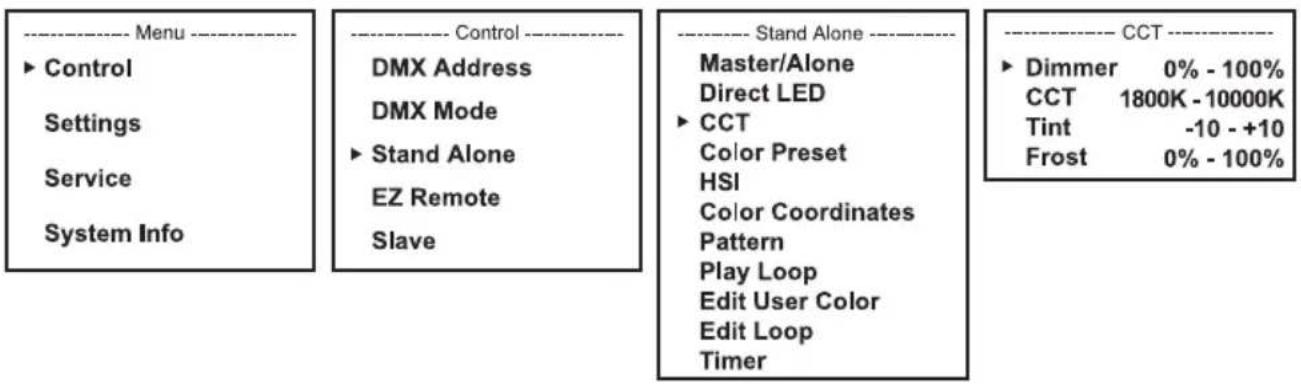

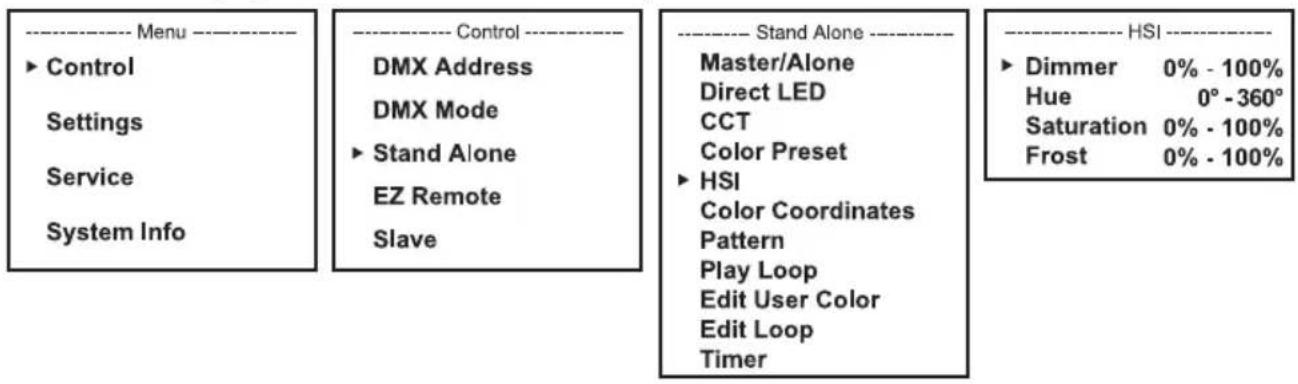

Comment régler la température de couleur en mode autonome (Stand Alone) ?

Dans le menu Control > Stand Alone > CCT, vous pouvez régler la température de 1 800 K à 10 000 K par pas de 100 K, ainsi que la teinte (Tint), la luminosité (Dimmer) et le filtre Frost (optionnel).

Quels accessoires sont disponibles pour modifier le faisceau ?

Cameo propose des diffuseurs Snapmag (9010, 1090, 6010, 45, 25, 100), un coupe-flux (4B), une softbox pliable, et un filtre Frost électronique (CLZW600G2EFROST) qui se fixe par aimants et se contrôle via DMX.

Le projecteur peut-il être utilisé sous la pluie ?

Oui, l'indice IP65 le protège contre les jets d'eau et la poussière, mais tous les connecteurs doivent être correctement scellés avec les capuchons d'étanchéité. Il n'est pas prévu pour une immersion permanente. L'utilisation temporaire en extérieur est possible.

Comment réinitialiser le projecteur aux réglages d'usine ?

Dans le menu Service > Load Default, sélectionnez Factory et confirmez avec ENTER. Vous pouvez aussi enregistrer vos réglages dans des presets utilisateur (User A/B/C) via Store Default.

Que faire en cas d'erreur ou de panne ?

L'appareil ne contient aucune pièce réparable par l'utilisateur. Consultez le menu System Info > Error Info pour identifier le problème. Contactez un technicien qualifié ou le service après-vente Adam Hall. Une réinitialisation via le mode Rescue (appuyer UP+DOWN au démarrage) peut parfois résoudre les problèmes logiciels.

MODE D'EMPLOI ZENIT W600 G2 Cameo

Vous avez fait le bon choix!

Cet appareil a été développé et fabriqué selon les normes de qualité les plus élevées afin de garantir de nombreuses années de fonctionnement sans problème. Veuillez lire attentivement ce manuel d'utilisation afin de pouvoir utiliser votre nouveau produit Cameo Light rapidement et de façon optimale. De plus amples informations sur Cameo Light sont disponibles sur notre site web www.CAMEOLIGHT.COM

Informations sur ce MANUEL d'utilisation

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil. Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Gardez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, veillez à inclure également les informations de sécurité et de conformité (Safety and Compliance Information, SCI) jointes à l'appareil afin que le manuel d'utilisation puisse être téléchargé via le code QR.

Utilisation prévue

Ce produit est un appareil pour technologie événementière.

Ce produit a été développé pour un usage professionnel dans le domaine de la technologie événementielle et ne convient pas à un usage domestique.

Utilisation temporaire. L'équipement événementiel est généralement conçu pour un usage temporaire uniquement et n'est pas destiné à une utilisation ou une installation permanente.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle.

Une utilisation du produit non conforme aux caractéristiques techniques et aux conditions d'utilisation spécifiées est considérée comme une utilisation incorrecte.

LD Systems exclut toute responsabilité en matière de dommages et de dommages causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée.

Le produit ne convient pas :

• À une utilisation par des personnes (notamment les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
• Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

Définitions et explication des pictogrammes

1. DANGER: Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions immédiatement dangereuses pour la vie et l'intégrité physique.
2. AVENTISSEMENT: Le mot AVENTISSEMENT, eventuèlement associé à un pictogramme, indique des situations ou des conditions potentièlement dangereuses pour la vie et l'intérêté physique.
3. MISE EN GARDE: Le mot MISE EN GARDE, éventuellement
4. ATTENTION: Le mot ATTENTION, éventuellement associé à un pictogramme, fait réfé

Ce pictogramme indique un danger de choc électrique.

Ce pictogramme indique les zones ou les situations dangereuses.

Ce symbole indique les dangers dus aux surfaces chaudes.

Ce pictogramme indique qu'il faut éviter de regarder ou de fixer la source lumineuse.

Ce pictogramme indique les dangers liés aux charges suspendues en hauteur.

Ce pictogramme indique que l'appareil ne contient aucune pièce replacable par l'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

DANGER:

1. N'ouvre pas et ne modifiez pas l'appareil.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le du secteur. Cet appareil peut uniquement être réparé par un personnel spécialisé/agréé.
3. Pour les appareils de la classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne coupez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.
4. Veillez à ce que les câbles sous tension ne soient pas piégés ou endommagés mécaniquement.
5. Ne contournez jamais le fusible de l'appareil.

Avertissement :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil doit être installé uniquement alors qu'il se trouve hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, n'utilisez pas l'appareil.
4. Les cordons secteur captifs ne peuvent être remplacés que par une personne qualifiée.

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple, juste après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il a atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, ne le mettez pas en marche tant qu'il n'a pas été réglé correctement. N'utilisez que des câbles d'alimentation adaptés.
3. Pour déconnecter complètement l'appareil du secteur, débranchez le câble d'alimentation ou l'adaptateur d'alimentation de la prise secteur. Il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils d'un renvoi secteur (Power Out). Vérifiez que l'intensité totale consommée par tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Ne remplacez les câbles secteur enchâssables que par des câbles équivalents correspondant au câble fourni à l'origine. La section des conducteurs ne doit pas être inférieure à celle du câble d'origine.

DANGER:

1. Danger d'asphyxie/étouffement. Les sacs en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles limitées.
2. Danger en cas de chute de l'appareil! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. N'utilisez que des supports appropriés (en particulier pour les installations fixes). Veillez à ce que les accessoires soient correctement installés et fixés. Veillez à ce que toutes les règles de sécurité applicables soient respectées.

Avertissement :

1. Utilisez uniquement cet appareil conformément à l'usage prévu.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Pendant l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir connecté l'appareil, vérifie tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux normalement inflammables. Si rien n'est explicitement indiqué, la distance minimale est de 0,3 m.
6. Respectez toujours la distance minimale par rapport à la surface éclairée indiquée sur l'appareil.

Mise en GARDE :

1. Les composants mobiles, tels que les supports de montage ou autres, peuvent se coincer.
2. Dans le cas des appareils dotés de composants motorisés, il existe un risque de blessure du au mouvement de l'appareil. Un mouvement brusque de l'appareil peut provoquer des réactions de chic.
3. La surface du boîtier de l'appareil peut devenir très chaude en cours de fonctionnement normal. Veillez à ce qu'il ne soit pas possible de toucher accidentellement le boîtier. Laissez toujours l'appareil refroidir suffisamment avant de le retirer, d'effectuer des travaux d'entretien, de le recharger ou d'autres opérations similaires.

1. N'installez pas et ne faites pas fonctionner l'appareil à proximité de radiateurs, de bouches de chaleur, de poêles ou d'autres sources de chaleur. Veillez toujours à ce que l'appareil soit installé de manière à ce qu'il soit suffisamment refroidi et ne puisse pas surchauffer.
2. Ne placez pas de flammes nues, par exemple des bougies allumées, à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou un emballage fourni par le fabricant.
5. Evitez les chocs ou les impacts sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Les appareils sont susceptibles d'améliorations en permanence. En cas de divergence entre le manuel d'utilisation et l'étiquetage de l'appareil en ce qui concerne les conditions d'utilisation, les performances ou autres caractéristiques, les informations figurant sur l'appareil prévalent toujours.

1. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
2. Sauf indication expresse, l'appareil ne convient pas à un fonctionnement en milieu marin.

Dans le cas de kits ou d'accessoires de conversion ou d'adaptation fournis par le fabricant, respectez scrupuleusement les instructions jointes.

Attention! informations importantes sur les produits d'éclairage

1. Ce projecteur est un dispositif de groupe de risque 2. Ne fixez pas la source lumineuse. Ne fixez pas le faisceau lumineux lui-même. Ne regardez pas directement la source lumineuse avec un instrument optique, tel qu'une loupe ou des jumelles.
2. Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles.
3. Ce projecteur est équipé de sources lumineuses installées de manière permanente. Elles ne peuvent pas être remplacées par l'utilisateur. Les sources lumineuses contenues dans ce projecteur ne peuvent être remplacées que par le fabricant, son partenaire de service ou une personne de qualification similaire.

Transmission de signaux et contrôlpe par ONDES RADIO (par example, w-dmx, systemes de MICROS HF, streaming bluetooth...):

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnantes.

Voici, à titre d'exemple, quelques facteurs susceptibles d’avoir un impact sur la portée et la stabilité du signal :

Absorption/blindage (par exemple, maçonnerie, structures métalliques, eau)

Utilisation intensive du spectre HF (par exemple, réseaux locaux sans fil de grande puissance)

Interférences

Rayonnement électromagnétique (par exemple, écrans vidéo LED, dimmers)

Toutes les valeurs de portée se réfèrent à une utilisation en champ libre avec un contact visuel entre émetteur et récepteur, et en l'absence d'interférences.

L'exploitation des systèmes de transmission radio est soumise à des réglementations officielles. Ces réglementations peuvent varier d'une région à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (par exemple, fréquence radio et puissance de l'émetteur).

AVERTISSEMENT : Les appareils utilisant une transmission de signaux sans fil ne sont pas adaptés à une utilisation dans des zones sensibles dans lesquelles le fonctionnement de la radio peut entraîner des effets néfastes potentiels. Citons notamment :

Hôpitaux, centres de santé ou autres établissements de soins de santé qui fournissent un traitement au patient avec du personnel et des équipements qualifiés.

Zones dangereuses Classe I, II et III

Zones d'accès restreint

Installations militaires

Aéronefs ou véhicules

Zones où l'utilisation des téléphones portables est interdite

De façon générale, la transmission DMX sans fil ne doit pas être utilisée pour des applications impliquant des facteurs liés à la sécurité qui pourraient entraîner des blessures ou des dommages matériels en cas de défaillance.

Cela s'applique en particulier aux scènes et structures mobiles, aux moteurs/ascenseurs ou dispositifs de levage commandés par DMX pour contrôle de plates-formes élévatrices, de systèmes hydrauliques ou de dispositifs mobiles similaires.

En outre, la transmission DMX sans fil ne doit pas être utilisée pour déclencher des dispositifs générateurs de flammes ou pyrotechniques, des effets à explosion ou pour contrôler des effets de gaz ou de liquides. Ces dispositifs peuvent être des canons à CO_2, des canons à confettis, des machines à effets d'eau ou autres.

Remarques relatives aux appareils portables de PLEIN air

1. Utilisation temporaire. Le matériel événementiel est généralement conçu pour une utilisation temporaire uniquement.
2. Un fonctionnement continu ou une installation structurelle permanente - en particulier à l'extérieur - peut altérer le fonctionnement, déterminer les surfaces et les joints et accélérer la fatigue des matériaux.
3. Un revêtement de surface endommagé peut dégrader la protection anticorrosion de l'appareil. Les revêtements de surface endommagés (par exemple les rayures) doivent être rapidement réparés à l'aide de mesures appropriées.

Contenu du CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier que la livraison est complète et intacte et informer votre partenaire de distribution immédiatement après l'achat si la livraison est incomplète ou endommagée.

Le carton contient :

1× Projecteur RGBALC IP65Zenit W600 G2 2× Supports en omega 1× Cable secteur

Informations sur la sécurité et la conformité (manuel d'utilisation à télécharger via le code QR)

ZENIT W600 G2 Projecteur LED d'extérieur

CLZW600G2 avec 40 LED RGBALC "6 en 1"

Fonctions de contrôle disponibles

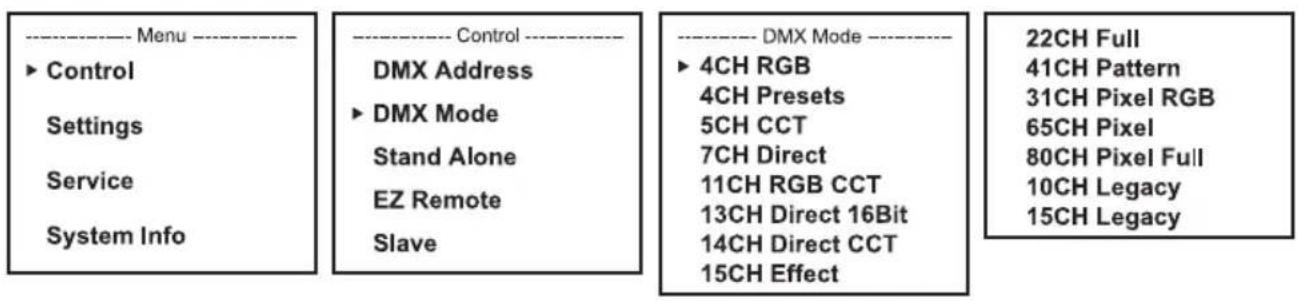

4 canaux RGB, 4 canaux Preset, 5 canaux CCT, 7 canaux Direct, 11 canaux RGB CCT, 13 canaux Direct 16Bit, 14 canaux Direct CCT, 15 canaux Effect, 22 canaux Full, 41 canaux Pattern, 31 canaux Pixel RGB, 65 canaux Pixel, 80 canaux Pixel Full, 3 canaux UNISENS, 10 canaux Legacy, et 15 canaux Contrôle DMX Legacy

RDM

W-DMXTM

Fonctions autonomes

POINTS FORTS :

Classe de protection IP65. 40 LED RGBALC "6 en 1". Segments de 10 LED. Wireless DMX. RDM. NFC. Tension d'utilisation: 100... 240 V 50 / 60 Hz. Livré avec deux supports de montage en oméga. Filtré Frost pilotable via DMX (Electronic Frost) disponible en option. Des coupe-flux et divers filtres sont disponibles en option pour modifier l'angle du faisceau.

RDM: Le projecteur est compatible avec le protocole RDM (Remote Device Management). Ce protocole de gestion à distance permet à l'utilisateur de contrôler l'état et la configuration des appareils RDM à l'aide d'un contrôleur compatible RDM, tel que le Cameo UNICON disponible en option (numéro d'article CLIREMOTE). Le contrôleur Cameo UNICON permet également d'accéder à l'ensemble des menus du projecteur.

NFC : La demande d'état et la configuration du projecteur peuvent aussi s'effectuer par NFC (via l'app de service Cameo). Il n'est alors pas nécessaire de brancher le projecteur sur le secteur.

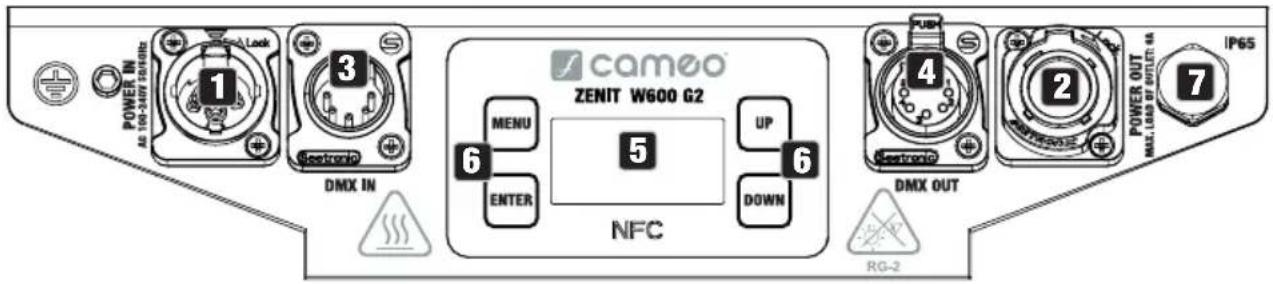

Connecteurs, controles et indicateurs

Embase secteur IP65 avec capuchon d'étanchéité en caoutchouc. Tension secteur : 100... 240 V / 50 / 60 Hz. Utilisez le câble secteur fourni pour le branchement (lorsque l'appareil n'est pas utilisé, il faut toujours protéger l'embase avec le capuchon d'étanchéité en caoutchouc).

2 POWER OUT

Renvoi secteur IP65 avec capuchon d'étanchéité en caoutchouc. Facilite l'alimentation d'autres projecteurs CAMEO. Assurez-vous que l'intensité totale consommée par tous les projecteurs connectés en cascade ne dépasse pas la valeur spécifique sur l'appareil en ampères (A). Lorsque le renvoi secteur n'est pas utilisé, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc.

3 DMX IN

Connecteur XLR mâle IP65 à 5 points pour le raccord d'un contrôleur DMX (p. ex. console DMX; en cas de non-utilisation, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

4 DMX OUT

Connecteur XLR femelle IP65 à 5 broches pour renvoi du signal DMX entrant (en cas de non-utilisation, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

Afficheur OLED

L'afficheur OLED affiche le mode de fonctionnement activé ou l'adresse DMX en cours (affichage principal), les éléments disponibles en sélection dans le menu et la valeur numérique ou l'état de fonctionnement de certains éléments du menu.

6 Commandes tactiles avec éclairage

MENU - Appuyez sur MENU pour accéder au menu principal. Appuyez à nouveau, une ou plusieurs fois, pour revenir à l'affichage principal.

UP et DOWN - Sélectionnez les éléments du menu principal (adresse DMX, mode de fonctionnement, etc.) et des sous-menus à l'aide des touches UP et DOWN. Modifier la valeur ou l'état d'un élément de menu, par exemple l'adresse DMX. Pour modifier rapidement une valeur (par exemple l'adresse de départ DMX), appuyez sur UP ou DOWN et maintenez la pression.

ENTER - Appuyez sur ENTER pour accéder au niveau du menu permettant d'effectuer des modifications de valeur ou d'état, et pour accéder à l'un des sous-menus. ENTER sert également à confirmer les changements de valeur ou d'état.

Avant de naviguer dans le menu de l'appareil, assurez-vous que les commandes tactiles sont sèches et propres, afin que leur fonctionnement ne soit pas altéré. La présence d'eau sur le contrôleur peut entraîner un mauvais fonctionnement du projecteur, notamment en extérieur. Par conséquent, après avoir configuré le projecteur, activez la fonction de verrouillage pour empêcher toute modification accidentelle provoquée par la présence d'eau (Settings -> Display -> Autolock). Pour désactiver la fonction de verrouillage : appuyez simultanément sur les touches UP et DOWN pendant environ 5 secondes.

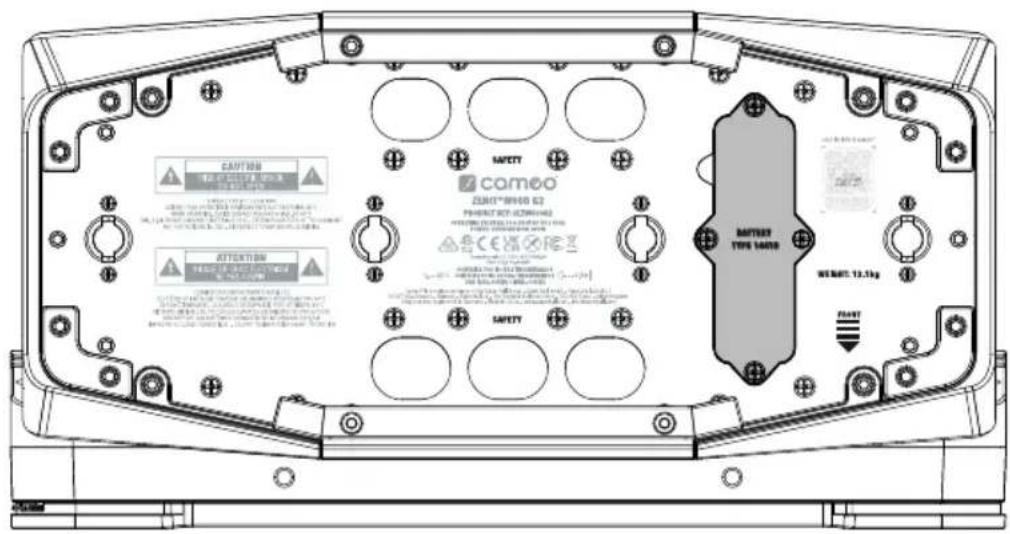

• Alimentés par batterie, l'écran et le panneau de contrôle peuvent être utilisés même si le projecteur est débranché du secteur. Pour cela, insérez une batterie de type 14430 dans le compartiment correspondant situé sous la base de l'appareil (pile non livrée dans le carton d'emballage). Dévissez les quatre vis du couvercle du compartiment batterie et dégagez-le de la base de l'appareil. Insérez correctement la batterie dans son compartiment en respectant les indications. Refermez le couvercle du compartiment batterie, en veillant à ce que le joint périphérique soit correctement positionné et ne soit pas endommagé. Resserrez alors les vis précédemment desserrées en croix, en les serrant alternativement. (en appliquant un couple de 5 ± 1 kgf. cm)

Pour récapituler les informations de l'appareil et modifier et sauvegarder les paramètres du système indépendamment du secteur, appuyez sur la touche ENTER et maintenez-la enfoncée jusqu'à ce que l'écran soit activé. Le contrôle externe du projecteur n'est pas disponible dans ce cas. Pour cette raison, l'écran indique l'absence de signal DMX, même si un signal DMX arrive sur l'appareil.

7 Élément de compensation de la pression

Élément de compensation de la pression destiné à éviter toute condensation à l'intérieur du boîtier. Pour assurer son bon fonctionnement, cet élément doit être protégé de la saleté.

Antenne wireless DMX

L'antenne pour le contrôle Wireless DMX est située à l'intérieur de la base de l'appareil.

ATTENTION : Pour garantir la protection IP65 des connecteurs DMX et réseau contre les éclaboussures, les embases d'entrée et de sortie spécifiques doivent être correctement scellées avec les connecteurs spéciaux IP65 ou par les capuchons d'étanchéité en caoutchouc. Lorsqu'elles sont connectées correctement, ou scellées avec les capuchons d'étanchéité en caoutchouc, les embases POWER IN et POWER OUT sont protégées contre les projections d'eau, conformément à l'indice de protection IP65.

Remarques

• Dès que le projecteur est correctement branché sur le secteur, les messages suivants apparaissent successivement : "Update wait..." (à des fins de service uniquement), "Welcome to Cameo", le nom du modèle et la version du logiciel. Le projecteur est ensuite prêt à fonctionner, dans le dernier mode activé avant extinction.
• Si aucune entrée n'est effectuée pendant environ 30 secondes, l'écran revient automatiquement à l'affichage principal.
• Note sur l'écran principal dans les modes de fonctionnement avec contrôle externe : en cas d'interruption du signal de contrôle, les caractères à l'écran se mettent à clignoter ; le clignotement s'arrête dès le retour du signal de contrôle.
• Une brève pression sur UP lorsque vous vous trouvez dans l'écran principal fait pivoter l'affiche de.
• Mode Rescue: Le mode Rescue (sauvette) offre la possibilité de réinstaller la version du micrologiciel installée lors de la livraison du projecteur. Cette version du micrologiciel est sauvegardée dans le projecteur : pas besoin de la télécharger de l'extérieur. Pour l'installer, appuyez brièvement sur les touches UP et DOWN en même temps, une seconde après le début du processus de démarrage. Le mot "Recovery?" s'affiche alors. Confirmez en appuyant sur ENTER pour lancer l'installation ou annulez le processus en appuyant sur MENU.

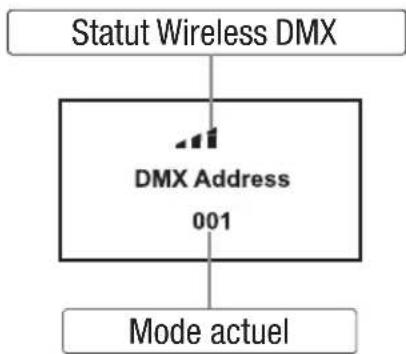

Écran principal

L'écran principal affiche les informations suivantes : le mode en cours (par exemple : Mode DMX avec l'adresse de départ 001) et état DMX sans fil.

Configuration du module sans fil en tant que récepteur : Pour appairer un récepteur DMX sans fil avec un émetteur compatible, il faut exécuter la commande "Receive Reset" dans le menu "Settings" sous "Wireless -> Linking" (sélectionner puis confirmer "Receive Reset"). Le récepteur est alors prêt à l'appairage, et attend une demande d'appairage de la part d'un émetteur. Pour lancer l'appairage, sélectionnez "Link" dans le menu de l'émetteur puis confirmez ; l'appairage s'effectue alors automatiquement. L'appairage simultané ou consécutif de plusieurs récepteurs à un émetteur (par exemple, pour un fonctionnement maître/esclave) s'effectue de la même manière.

Configuration du module sans fil en tant qu'émetteur : Pour coupler un émetteur DMX sans fil avec un récepteur compatible, il faut exécuter la commande "Unlink" dans le menu "Settings" sous "Wireless -> Linking" (sélectionner puis confirmer "Unlink"). Toutes les connexions précédentes sont alors déconnectées. Réglez le récepteur souhaité en veille d'appairage puis exécutez la commande "Link" dans le menu de l'émetteur; l'appairage s'effectue alors automatiquement.

La connexion Wireless DMX est toujours maintenue jusqu'à sa désactivation, que ce soit au moyen de la commande "Reset" dans le récepteur ou de la commande "Unlink" dans l'émetteur, qu'un appareil ait été débranché ou non entre-temps.

STATUT WIRELESS DMX

×	? ↓		× ↓		↑ G3
W-DMX désactifé	W-DMX activated as receiver and not paired	W-DMX activé en tant que récepteur et apparié ; l'émetteur est étant ou hors de portée	W-DMX activé en tant que récepteur et apparié, pas de signal DMX	W-DMX activé en tant que récepteur et apparié., signal DMX disponible	W-DMX activé en tant qu'émetteur avec la norme G3., signal DMX disponible

↑↑G4S	×↑↑G3	G48↑	↑↑CRMX	CRMX
W-DMX activé en tant qu'émetteur avec la norme G4s, signal DMX disponible	W-DMX activé en tant qu'émetteur avec la norme G3, pas de signal DMX	W-DMX activé en tant qu'émetteur avec la norme G4s, pas de signal DMX	W-DMX activé en tant qu'émetteur avec la norme CRMX, signal DMX disponible	W-DMX activé en tant qu'émetteur avec la norme CRMX, pas de signal DMX

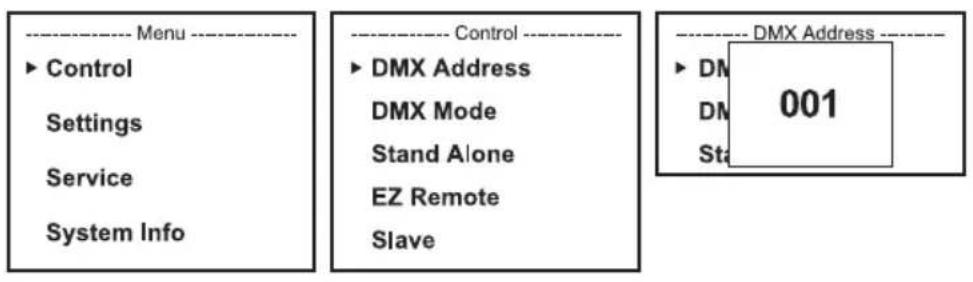

Réglage de l'adresse de départ DMX (DMX Address)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez DMX Address et confirmez à nouveau. À l'aide des touches UP et DOWN, configurez l'adresse de départ DMX désirée puis appuyez sur ENTER pour confirmer (la valeur la plus élevée possible dépend du mode DMX sélectionné).

Réglage du mode DMX (DMX mode)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez DMX Mode et confirmez à nouveau. Sélectionnez ensuite le mode DMX désiré en utilisant les touches UP et DOWN et confirmez la sélection avec la touche ENTER. Vous trouverez les tableaux DMX avec l'affiliation des canaux dans la section CONTROL DE DMX de ce manuel d'utilisation.

Mode autonome MENU MASTER / ALONE

Dans les modes autonomes Direct LED, CCT, Color Preset, HSI, Color Coordinates, Pattern et Play Loop, le signal de contrôle du mode correspondant peut être transmis aux projecteurs esclaves via XLR (DMX OUT) et DMX sans fil :

Si vous ne souhaitez pas renvoyer le signal de contrôle, désactivez la sortie.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez alors l'objet de menu Control, confirmez avec ENTER, sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Master/Alone et confirmez à nouveau.

Vous arrivez alors au sous-menu où effectuer les réglages nécessaires (voir tableau).

Master/Alone	Master	Le signal de contrôle n'est pas renvoyé sur la sortie DMX OUT
	Alone	Le signal de contrôle n'est pas renvoyé

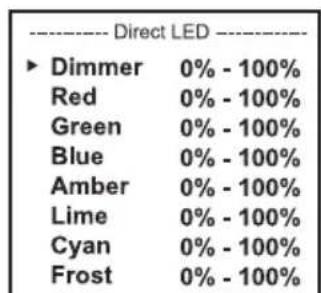

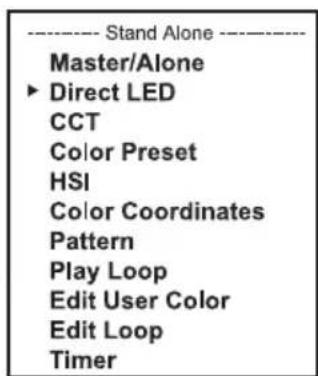

Mode autonome DIRECT LED

Le mode autonome Direct LED permet de régler le variateur, les valeurs R, G, B, A, L, C et le filtre Frost par entrée directe sur le projecteur, comme avec un contrôleur DMX (fibre Frost disponible en option). Vous pouvez ainsi créer une scène personnalisée sans contrôleur DMX supplémentaire.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez Direct LED et confirmez à nouveau. Sélectionnez ensuite l'objet de menu que vous souhaitez modifier, confirmez la sélection, régalez la valeur souhaitée et confirmez la saisie.

Le mode autonome "CCT" permet de régler la température de couleur par incrément de 100 K, de 1800 K à 10000 K, ainsi que la teinte (tint), la luminosité (dimmer) et le filtre Frost (disponible en option).

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez CCT et confirmez à nouveau. Sélectionnez ensuite l'objet de menu que vous souhaitez modifier, confirmez la sélection, effectuez les réglages souhaités puis confirmez la sélection.

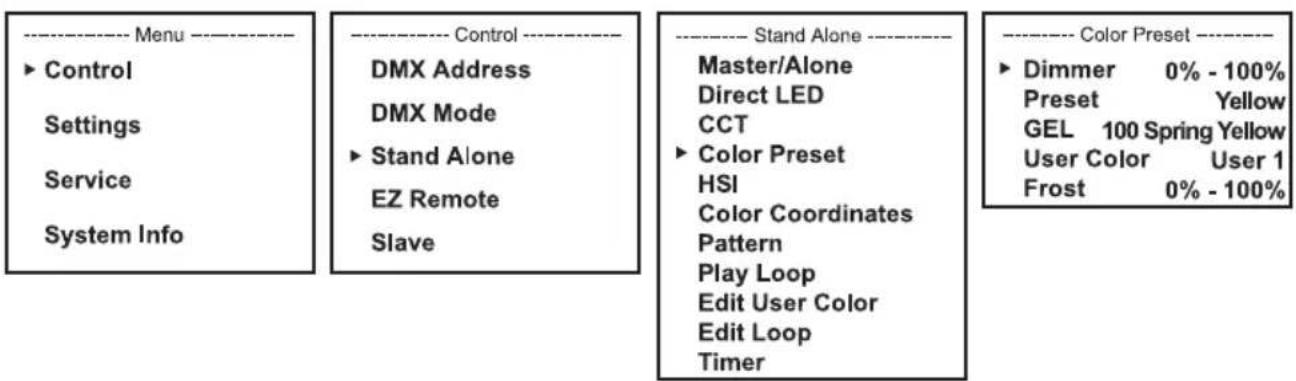

Mode autonome COLOR PRESET

Trois catégories de préréglages de couleurs sont disponibles ; les préréglages de la catégorie "User Color" peuvent être modifiés (voir Modifier la couleur utilisée). La luminosité et le filtre Frost sont réglés à un niveau plus élevé (filtre Frost disponible en option).

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'élément de menu Control, confirmez avec ENTER, puis sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Color Preset et confirmez de nouveau. Sélectionnez alors Preset, GEL, ou User Color et confirmez la sélection. La préselection souhaitée peut maintenant être sélectionnée, confirmez la sélection. La dernière catégorie sélectionnée est prioritaire.

Mode de fonctionnement autonome HSI (hue - saturation - intensity)

En mode HSI autonome, la teinte (hue), la saturation, la luminosité (dimmer) et le filtre Frost (frost) peuvent être réglées séparément comme vous le souhaitez (filtre Frost disponible en option).

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez HSI et confirmez à nouveau. Sélectionnez ensuite l'objet de menu que vous souhaitez modifier, confirmez la sélection et effectuez les réglages souhaités. Confirmez chaque entrée.

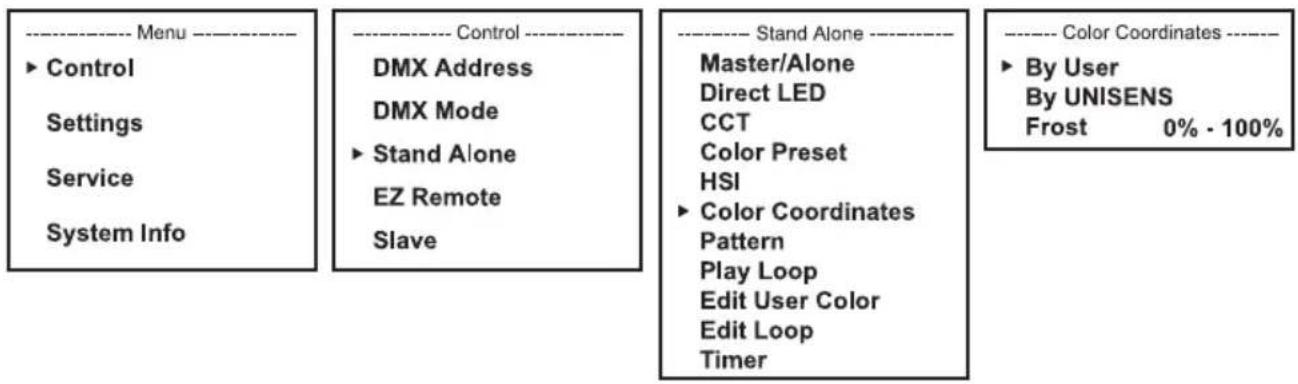

Mode autonome COLOR COORDINATES

Le mode autonome Color Coordinates permet de définir la couleur à l'aide de coordonnées x/y. La luminosité (dimmer) et le filtre Frost se règlent séparément à un niveau supérieur (filtre Frost disponible en option).

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez Color Coordinates et confirmez à nouveau. Sélectionnez ensuite l'objet de menu que vous souhaitez modifier, confirmez la sélection et effectuez les réglages souhaités. Confirmez chaque entrée.

Contrôle manuel :

Sélectionnez By User et confirmez. Régalez maintenant la luminosité (dimmer) et les coordonnées x et y comme vous le souhaitez (réglage des coordonnées x / y : appuyez une fois sur ENTER = chiffres 1 et 2 après la virgule, appuyez à nouveau sur ENTER : chiffres 3 et 4 après la virgule)

Contrôle avec unisens :

Sélectionnez By UNISENS et confirmez. Connectez l'UNISENS au projecteur. Les coordonnées de couleur sont maintenant contrôlées par l'UNISENS et les valeurs sont affichées sur l'écran. La luminosité se règle manuellement.

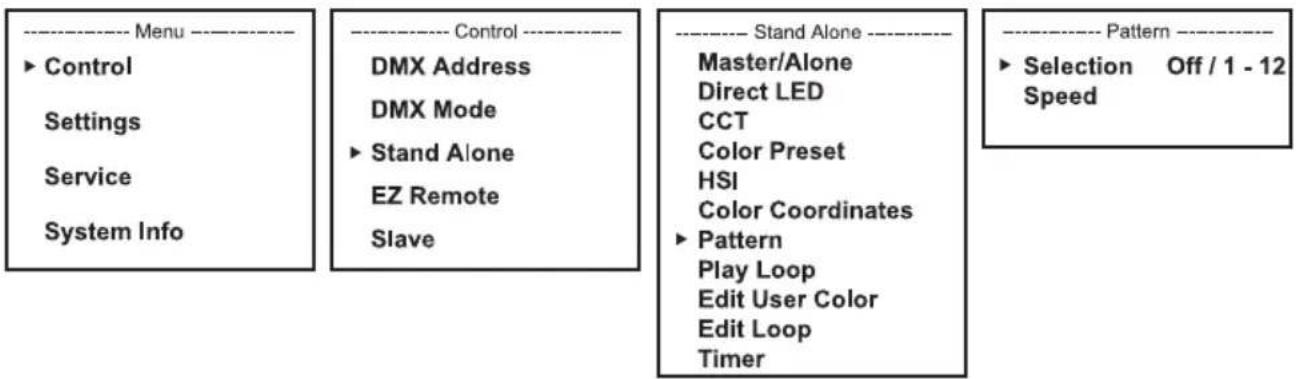

Mode autonome PATTERN

Douze patterns (motifs) programmés en usine sont disponibles. Une fois que vous avez activé l'un des motifs, régalez la couleur, la luminosité et l'effet Frost du pattern dans l'un des modes autonomes Direct LED, CCT, Color Preset, HSI ou Color Coordinates. Pour quitter le mode Pattern, sélectionnez Off sous "Selection" puis confirmez la sélection.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'élément de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Pattern et confirmez à nouveau. Sous Selection, sélectionnez l'un des 12 patterns ou Off (désactivé) et confirmez la sélection.

Sous Speed, sélectionnez le sens de déplacement du motif et la vitesse de déplacement (voir tableau).

Speed	Chase	Sens de défilament avant	1 ... 64	Vitesse de défilament 1 à 64
	Chase backwards	Sens de défilament arrière	1 ... 64	Vitesse de défilament 1 à 64
	Fade	Les couleurs s'estompent au fil du défilament vers l'avant	1 ... 64	Vitesse de défilament 1 à 64
	Fade Les couards backwards	Ieurs s'estompent au fil du défilament vers l'arrière	1 ... 64	Vitesse de défilament 1 à 64

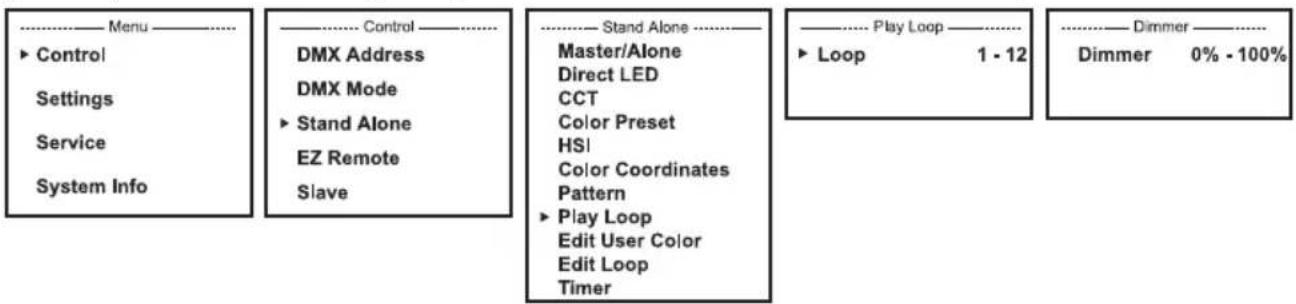

Mode autonome PLAY LOOP

Les 8 boucles (Loops) disponibles sont préprogrammées en usine, mais peuvent être personnalisées via l'objet de menu Edit Loop.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez Play Loop et confirmez à nouveau. Sélectionnez alors la couleur désirée, puis confirmez votre sélection. La luminosité (dimmer) est maintenant réglée séparément de 0 % à 100 %. Confirmez chaque entrée.

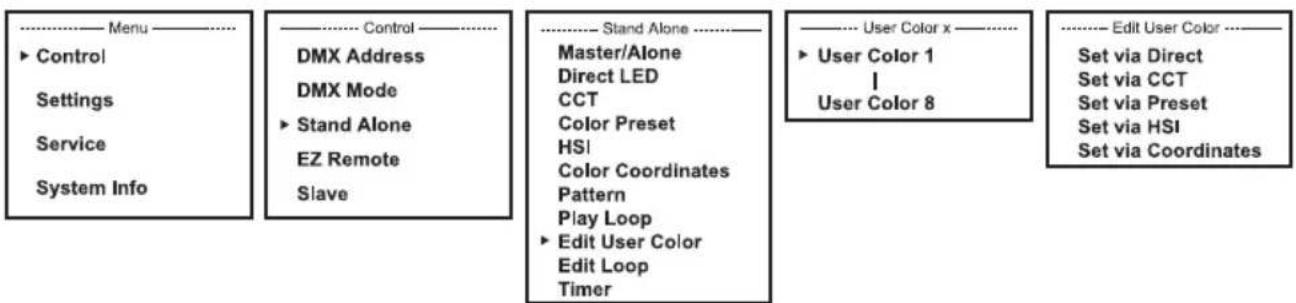

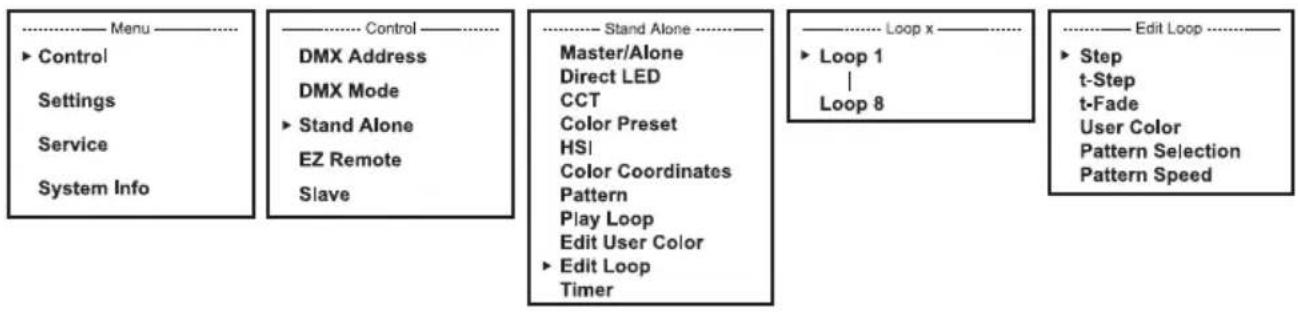

Edition des presets utilisateur (edit user color)

Les huit prérégliages utilisateur disponibles dans le mode de fonctionnement autonome Colour Preset peuvent être modifiés individuellement. En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'élément de menu Control, confirmez avec la touche ENTER, puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez Edit User Color et confirmez à nouveau. Sélectionnez le preset désiré (User Color 1 - 8) et confirmez la sélection. Décortez alors la façon dont vous pouvez créer la couleur pour le préréglage et sélectionnez l'une des cinq méthodes Direct, CCT, Preset, HSI et Coordinates et confirmez la sélection.

Réglez alors la couleur souhaitée comme indiqué dans les instructions du mode autonome correspondant.

La luminosité, la durée du pas et le temps de fondu peuvent être régés indépendamment pour les huit boucles. Sélectionnez la couleur du pas dans l'objet de sous-menu "Color Preset". En outre, l'un des patterns peut être activé avec une vitesse et un sens de déplacement.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'élément de menu Control, confirmez avec la touche ENTER,

puis sélectionnez Stand Alone, confirmez la sélection, sélectionnez Edit Loop et confirmez à nouveau. Sélectionnez ensuite la boucle souhaitée pour l'editor et confirmez.

Vous accédez ainsi au sous-menu permettant de régler les paramètres (voir tableau ci-après ; sélectionnez avec UP et DOWN, confirmez avec ENTER, modifiez la valeur ou l'état avec UP et DOWN, confirmez avec ENTER). Les réglages de chaque boucle sont effectués indépendamment et sont conservés même après le redémarrage de l'appareil.

Step	1 - 8	Sélection du pas
t-Step	t-Step 0s - 10s = 0,1s steps 10s - 1min = 1s steps 1min - 20min = 1min steps	Réglage de la durée du pas sélectionné
t-Fade	t-Fade 0s - 10s = 0,1s steps 10s - 1min = 1s steps 1min - 20min = 1min steps	Réglage de la durée de fondu pour le pas sélectionné
Color Preset	Step 1 + 2: Dark Magenta - Rose Pink, User Color 1 - 8, Blackout	Sélection du préréglage de couleur ou du blackout pour le pas sélectionné
	Step 3 - 8: Dark Magenta - Rose Pink, User Color 1 - 8, Blackout, Skip Step	Sélectionnez le préréglage de couleur ou le blackout ou saut du pas sélectionné
Pattern Désactige (Off) ou sélec- Selection	Off, 1 - 12	tienne le pattern (1-12)

Pattern Speed	Chase	Sens de défilament avant	1 - 64	Vitesse de défilament 1 à 64
	Chase backwards	Sens de défilament arrière	1 - 64	Vitesse de défilament 1 à 64
	Fade	Les couleurs s'estompent au fil du défilament vers l'avant	1 - 64	Vitesse de défilament 1 à 64
	Fade backwards	Les couleurs s'estompent au fil du défilament vers l'arrière	1 - 64	Vitesse de défilament 1 à 64

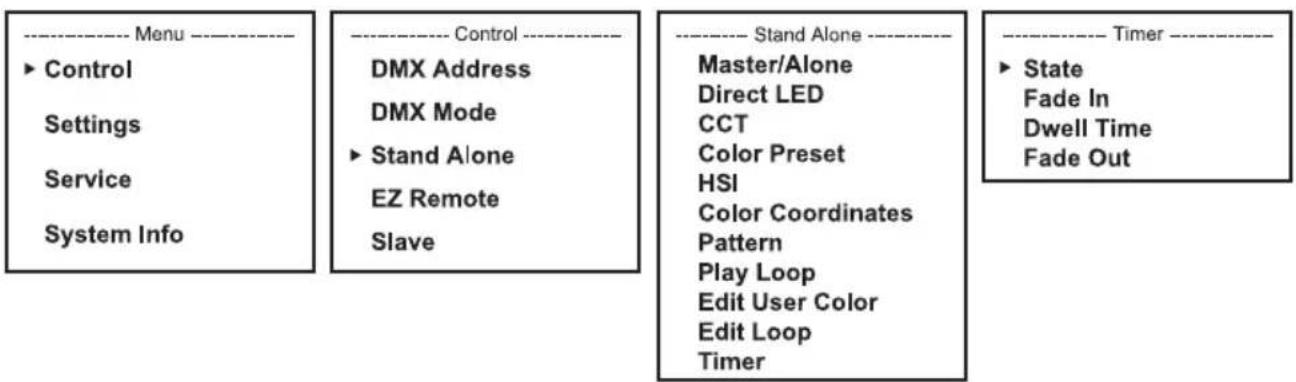

La fonction de minuterie permet de contrôler le mode autonome Static dans le temps : la durée d'allumage (Fade In) peut se régler de 0 à 60 minutes, la durée d'illumination (Dwell Time) de 1 à 24 heures et la durée d'extinction (Fade Out) de 0 à 60 minutes. Après l'activation de la fonction Timer, le contrôle par la minuterie prendra effet au prochain démarrage du système.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez alors l'objet de menu Control, confirmez avec ENTER, sélectionnez Stand Alone, confirmez la sélection, sélectionnez Timer et confirmez à nouveau. Dans Timer, sélectionnez On et confirmez. Pour régler les paramètres de la minuterie, sélectionnez Fade In, Dwell Time ou Fade Out puis confirmez. Vous pouvez alors ajuster la valeur respective comme vous le souhaitez. Confirmez toutes les entrées. Pour désactiver la fonction de minuterie, sélectionnez State puis Off et confirmez la saisie.

Remarque : La fonction de minuterie peut être utilisée en mode maître/esclave, en filaire ou en Wireless DMX

Controle EZ REMOTE VIA CAMEO UNICON (disponible en option)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'élément de menu Control, confirmez avec ENTER, puis sélectionnez EZ Remote et confirmez à nouveau. Réglez maintenant l'ID de l'appareil souhaité (Fixture ID 1... 8) et confirmez la saisie.

Connectez le projecteur et l'UNICON à l'aide d'un cable DMX, sélectionnez DMX Control dans le menu UNICON, puis EZ Remote, et entrez le même numéro d'identification d'appareil (ID). Vous pouvez alors contrôler le projecteur via RVB, GEL, CCT ou HSI. En attribuant des ID d'appareil différents, vous pouvez contrôler individuellement jusqu'à huit projecteurs (ou groupes de projecteurs) via UNICON.

Mode SLAVE

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'objet de menu Control, confirmez avec la touche ENTER, puis sélectionnez Slave et confirmez à nouveau. Connectez le projecteur esclave et le projecteur maître (même modèle, même version logicielle) à l'aide d'un cable DMX ou via DMX sans fil et activez l'un des modes de fonctionnement autonomes (Play Scene/Loop) sur le projecteur maître. Dès lors, le projecteur esclave suit exactement le projecteur maître.

Paramètres système (settings)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches UP et DOWN, sélectionnez l'élément de menu Settings et confirmez avec ENTER.

Vous accédez ainsi au sous-menu permettant de régler les paramètres (voir tableau ci-après). Sélectionnez avec UP et DOWN, confirmez avec ENTER, modifier la valeur ou l'état avec UP et DOWN, confirmez avec ENTER.

Settings (en gras = réglage d'usine)
Wireless	Paramètres sans fil	State	On	Module Wireless DMX activé
			Off	Module sans fil désactivé
		Operating Mode	RX	Module Wireless DMX = récepteur
			TX CRMX	Module sans fil = émetteur conforme à la norme CRMX
			TX G4s	Module sans fil = émetteur avec émetteur standard G4s
			TX G3	Module sans fil = émetteur avec émetteur standard G3
		Linking	Mode RX:ReceiveReset	Réinitialise le récepteur et le met en mode d'attente d'appairage
			Mode TX:Appairage avec des appareils sans fil compatibles et préts à être appairés
			Mode TX: Désective les connexions DMX sans fil et met le projecteur en mode d'attente d'appairage
		Linking Key	Linking Key	Réglage de la clé de connexion
			CRMX Mode(disponible uniquement en mode = RX)	CRMX	Norme récepteur = CRMX
				CRMX2	Norme récepteur = CRMX2
			CRMX Universe	A - H	Sélection de l'univers CRMX A à H
		Universal Metadata	RGB ColorCode	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Code RGB pour l'affichage des couleurs de l'univers
			Universal Name	ne de 16 caractères avec un nom personnalisable identifiant l'univers
Dimmer	Réglages du dimmer	Curve	Linear	L'intensité lumineuse augmente linéaire-ment avec la valeur DMX
			Exponential	L'intensité lumineuse varie finiment pour les valeurs DMX basses, et plus grossière-ment pour les valeurs DMX élevées
			Logarithmic	L'intensité lumineuse varie grossière-ment pour les valeurs DMX basses et finiment pour les valeurs DMX élevées
			S-Curve	L'intensité lumineuse varie avec précision pour les valeurs DMX basses et élevées, et plus grossièrement pour les valeurs DMX intermédiaires
			Halogen	Courbe de gradation Tungsten

Dimmer	Réglages du dimmer	PWM Frequency	400Hz, 650Hz, 1500Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz	Sélection de la fréquence PWM (modulation de largeur d'impulsion) des LED
		Response (réponse du gradateur)	LED	Le projecteur réagit immédiatement aux changements de la valeur DMX
			Halogen Le projecteur se compte de la même manière qu'un projecteur halogène de 1 kW
			Halogen Le projecteur se compte de la même manière qu'un projecteur halogène de 2 kW
			Halogen Le projecteur se compte de la même manière qu'un projecteur halogène de 5 kW
		Redshift	Dim to Warm	Simule la dérive des couleurs lors de la gradation d'un projecteur halogène. Lors de la gradation du projecteur, la température de couleur passée automatiquement à des tons blancs de plus en plus chauds et à l'ambre (et vice versa).
			Off	Fonction désactivée
XColor	Calibration des couleurs	Optimization Mode (mode d'optimisation)	Brightness	Mélange de couleurs calibré pour toutes les couleurs.
			Quality	Optimisé pour CRI
			Disabled	Contrôle direct de toutes les couleurs, pas d'étabonnage
		Color Space (espace couleur)	Native
			sRGB
			DCI P3
			Adobe RGB
			REC2020
		White Point (point blanc)	By Color Space
			6500K
			5600K
			4000K
			3200K
			2700K
XColor	Calibration des couleurs	CCT Brightness (luminosité CCT)	Constant	Luminosite constante à toutes les valeurs CCT (la valeur de référence est de 2700 K).
			Maximum	Luminositeemax à toutes les valeurs CCT
Fan	Réglage du ventilateur	Auto	Contrôle automatique du ventilateur
		Off	Ventilateur désactivé et luminosité fortement réduite
		Constant Low	Vitesse du ventilateur constante et faible, luminosité réduite si nécessaire
		Constant Mid	Vitesse du ventilateur constante et moyenne, luminosité réduite si nécessaire
		Constant High	Vitesse du ventilateur élevé et constante
		Stage	Vitesse maximale du ventilateur
		Auto Silent	Contrôle automatique du ventilateur avec vitesse réduite
Signal Fail	Choix du compro-tement en cas de défaillance du signal DMX	Hold	Maintient la的最后一 commande reçue
		Blackout	Active le noir (blackout)
		Fade to Black (10s)	Fondu au noir de 10 secondes
		Last Stand Alone	Le dernier mode de fonctionnement autonome sélectionné est activé
		Full	Full on
Pixel Pixel Mirror	Is en miroir	Off	Off
		On	Pixels en miroir
Display	Paramètres de l'affchage	Reverse	On	Rotation de l'affchage de 180° (par exemple pour une installation en hauteur)
			Off	Pas de rotation de l'affchage
			Auto	Détection automatique de la position (mon-tage vertical/vertical)
		Off Timer	Always On	Allumé en permanence
			Off after 20s	Déactivation après environ 20 secondes d'inactivité
		Autolock	On after 60s	Les éléments de commande sont ver-rouillés après environ 60 secondes sans saisie (LOCKED). DÉVERROILLAGE Pour déverrouiller : appuyez simultanément sur les touches UP et DOWN pendant environ 5 secondes
			Off	Fonction Autolock désactivée

MENU service (service)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez Service à l'aide des touches UP et DOWN et confirmez avec la touche ENTER.

Vous trouvez dans le tableau ci-dessous des informations sur les éléments des sous-menus du menu de service et les options correspondantes (sélectionnez avec UP et DOWN, confirmez avec ENTER, modifiez la valeur ou l'état avec UP et DOWN, confirmez avec ENTER).

Store Default	User A	Enregistrre tous les réglages système dans le préréglage User A
	User B	Enregistrre tous les réglages système dans le préréglage User B
	User C	Enregistrre tous les réglages système dans le préréglage User C
Load Default	Factory	Réinitialise aux réglages d'usine
	User A	Réinitialise aux valeurs utiliser A
	User B	Réinitialise aux valeurs utiliser B
	User C	Réinitialise aux valeurs utiliser C
Reset Service Timer	No	Annuler l'opération
	Yes -> Reset now	Réinitialise la valeur de la durée de fonctionnement
Password	Pour technician de service uniquement.

Informations système (system info)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez System Info à l'aide des touches UP et DOWN puis confirmez avec ENTER.

Vous trouvez dans le tableau ci-dessous des informations sur les éléments du sous-menu du menu System Info et les options correspondantes (sélectionnez avec UP et DOWN, confirmez avec

ENTER, modifiez la valeur ou l'état avec UP et DOWN, confirmez avec ENTER)

Firmware	xxx	Vx.x		Affichage de la version du micrologiciel de l'appareil
	yyy	Vx.x
	...
Wireless	Module	Timo FX		Modèle de module sans fil
	Device Name	Zenit W600 G2-xxxx		Nom de l'appareil
	Version	HW (Hardware) Numéro de version du matériel SW (Software)		Numéro de version du matériel
	Link Quality	%		Qualité de la connexion en pourcent-age
	Status	Operational:DMX Data:RDM Identify:RF Link:Link State:		Informations sur le statut
Temperature	LED	xxx °C/°F		Affichage de la température du com-positant correspondant
	Base	xxx °C/°F
	...
	TemperatureUnit	°C		Réglage de l'unité de température
		°F
Fan Speed	Fan x	xxx RPM		Affichage de la vitesse du ventilateur correspondant
	Fan y	xxx RPM
	...	xxx RPM
Humidity	Head	x%		Affichage de l'humidité relative en pourcentage
	Base	x%
Runtime	Total		xxxx h : xx m	Durée totale de fonctionnement
	Operation		xxxx h : xx m	Durée d'utilisation
	LED	Total	xxxx h : xx m	Durée de fonctionnement de la source LED
		Red	xxxx h : xx m	Durée de fonctionnement de la source lumineuse rouge
		Green	xxxx h : xx m	Durée de fonctionnement de la source lumineuse verte
		Blue	xxxx h : xx m	Durée de fonctionnement de la source lumineuse bleue
		Amber	xxxx h : xx m	Durée de fonctionnement de la source lumineuse amber
		Lime	xxxx h : xx m	Durée de fonctionnement de la source lumineuse Lime
		Cyan	xxxx h : xx m	Durée de fonctionnement de la source lumineuse Cyan
Runtime	Service		xxxx h : xx m	Durée de fonctionnement après réinitialisation de la valeur de durée de fonctionnement
Serial Number	Affichage du numéro de série
RDM UID	RDM Unique Identifier (identifiant unique)
Error Info	Affichage des erreurs

Montage et installation

DANGER : L'installation, en particulier en hauteur, requiert une grande expérience, un savoir-faire et des compétences pertinentes et à jour dans le domaine du calcul des limites de charge de travail, du matériel d'installation utilisé puis des contrôles de sécurité réguliers de tout le matériel d'installation et des projecteurs. Si vous ne possédez pas ces qualifications, n'essayez pas d'effectuer une installation vous-même, mais faites appel à des entreprises spécialisées dûment qualifiées. Des appareils mal montés et mal sécurisés risquent de se détacher et de tomber. Cela peut entraîner des blessures graves, voire mortelles.

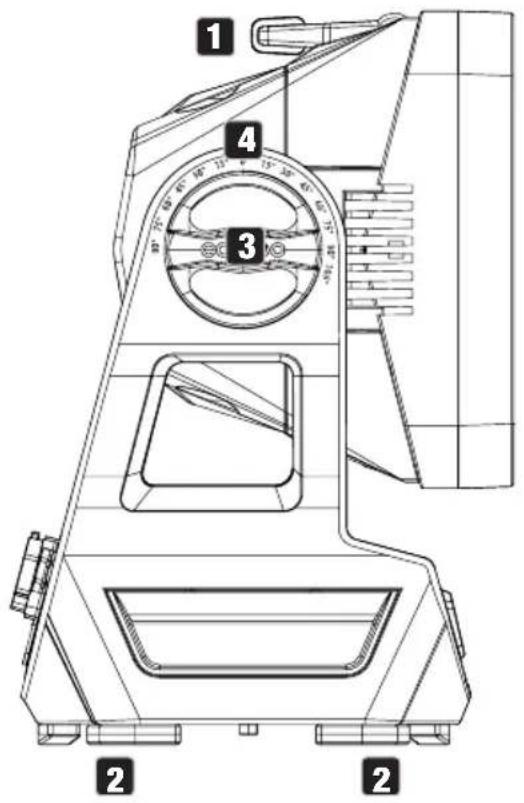

Une poignée ergonomique située sur le dessus (^1) du projecteur permet de le transporter en toute sécurité. Grâce aux pieds en caoutchouc sous sa base (^2), le projecteur peut être placé à un endroit approprié sur une surface plane. La direction du rayonnement sur le plan vertical se règle à l'aide de la vis de la poignée (^3). L'échelle d'angle (^4) facilite un réglage précis.

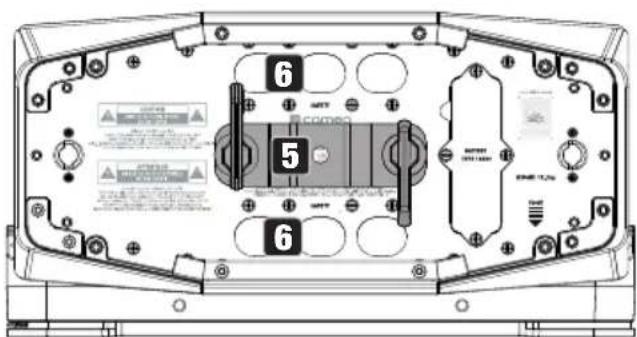

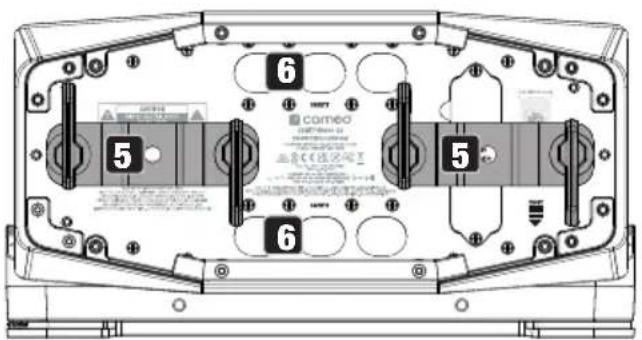

Le projecteur peut être monté sur une structure métallique à l'aide de deux supports en oméga, qui sont fixés à la base du projecteur (n° 5). Le carton d'emballage contient deux supports en oméga. Des pinces pour structure adaptées sont disponibles en option. Vérifiez que le montage est solide, puis sécurisez le projecteur à l'un des emplacements prévus à l'aide d'un cable de sécurité approprié (n° 6 SECURITÉ).

Entretien, maintenance et réparation

Pour garantir le bon fonctionnement à long terme du projecteur, il doit être entretenu régulièrement et être réparé si nécessaire. La fréquence de la maintenance dépend de l'intensité de l'utilisation et de l'environnement dans lequel l'appareil est utilisé.

Un contrôle visuel doit être effectué avant chaque mise en service. En particulier, tous les composants importants pour la sécurité, tels que les éléments de fixation, les points de sécurisation, les connexions électriques et les câbles secteur, doivent être examinés. En outre, nous recommendons d'effectuer toutes les opérations de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard au bout d'un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien inadéquat.

Entretien (effectué par l'utilisateur)

AVERTISSEMENT Avant d'effectuer toute opération de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

REMARQUE Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, immobilisez les ventilateurs avant d'envoyer l'air comprimé, faute de quoi ils pourraient se bloquer).
3. Les câbles et les connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. De façon générale, n'utilise aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. De façon générale, les appareils doivent être stockés au sec et protégés de la poussière et de la saleté.
6. Toutes les lentilles accessibles ou amovibles et les ouvertures émettant de la lumière doivent être nettoyées régulièrement pour garantir un fonctionnement correct.

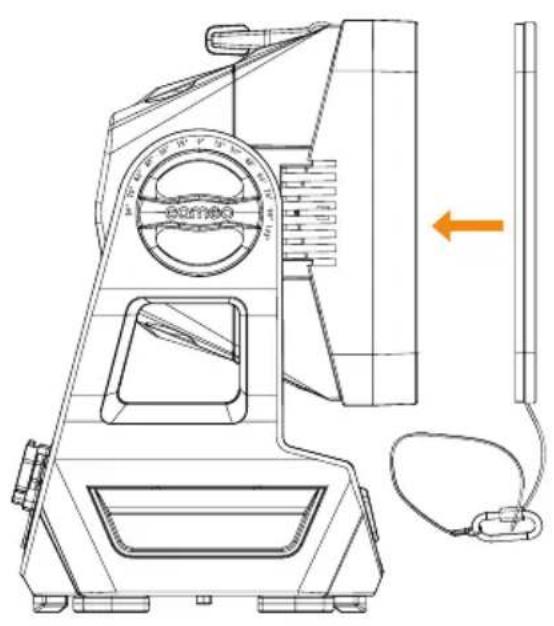

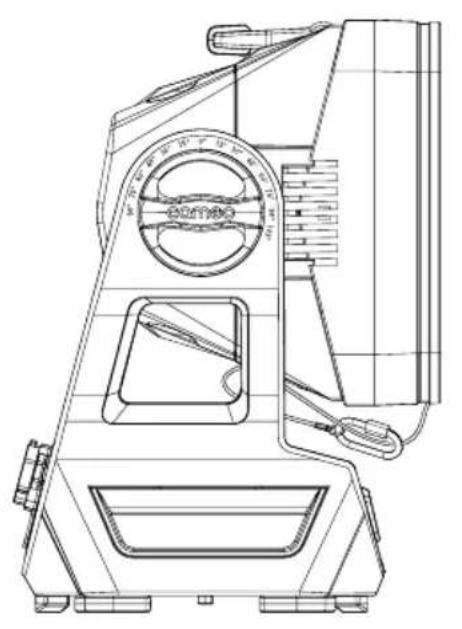

Maintenance et réparation (uniquement par du personnel qualifié)

DANGER! L'appareil contient des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

REMARQUE L'appareil ne contient aucun composant susceptible d'être réparé par l'utilisateur.

REMARQUE Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel spécialisé suffisamment qualifié. En cas de doute, adressez-vous à un atelier spécialisé.

REMARQUE Les travaux de maintenance mal effectués peuvent affecter les recours à la garantie.

REMARQUE Pour les kits de conversion ou de rétrofit fournis par le fabricant, il est essentiel de respecter les instructions d'installation inclues.

Filtre Frost réglable par DMX

Référence produit CLZW600G2EFROST

Retirez soigneusement le cadre Frost de l'emballage et placez-le sur le cadre du projecteur en orientant les contacts électriques vers le projecteur (contacts dorés du cadre antigel sur les contacts dorés du projecteur). De puissants aimants maintiennent fermement le cadre Frost sur le projecteur. Sécurisez le cadre Frost au projecteur à l'aide du câble de sécurité fourni.

Cameo Cameo Cameo

ZENIT® W600 G2 snapbag® softbox

Accessoire pliable pour boîte à lumière pour ZENIT® W600 G2

ZENIT® W600 snapmag diffusor - 9010

Diffuseur 90° × 10° pour ZENIT W600

Diffuseur 10° × 90° pour ZENIT® W600

Cameo Cameo Cameo

ZENIT® W600 snapmag® diffusor - 6010

Diffuseur 60° × 10° pour ZENIT W600

Diffuseur pour ZENIT W600

Diffuseur pour ZENIT W600

Cameo Cameo

ZENIT W600 4B

Coupe-flux pour ZENIT® W600

Diffusor - 100

Diffuseur pour ZENIT W600

Référence produit CLZW600G2

Type de produit Projecteur Wash pour l'extérieur

Type de source lumineuse 40 × LED RGBALC 50 W (contrôlables par blocs de 10 segments)

Flux lumineux 32000 lm

Lentille frontale 33,6 mm

Angle de faisceau 17,7° (angle du faisceau) / 34,2° (angle du champ)

Angle d'inclinaison -90° à +105° (réglable manuellement)

Fréquence PWM des LED 400 Hz; 650 Hz; 1,5 kHz; 3,6 kHz; 12 kHz; 18,9 kHz; 25 kHz

Résolution du dimmer (gradateur) 16 bits

Courbes de gradation linéaire; exponentielle; logarithmique; courbe en S; tungstène

Fonctions de mélange des couleurs x-y, RGBALC, HSI, RGB, CCT + Tint

Couleurs des LED RGBALC

Température de couleur corréelle (CCT) 1800 K-10000 K

Simulation halogène Redshift/ DTW Oui

Temps de réponse simulation halogène 1 kW; 2 kW; 5 kW

Calibration des couleurs Oui

Indice de rendu des couleurs 98 @ 3200 K/97 @ 5600 K (IRC)

Stroboscope (Strobe) 0 - 20 Hz
Protocoles de contrôle DMX ; RDM ; W-DMX + CRMX ; EZ Remote ; Unisens ; NFC
Nombre de modes de contrôle DMX	16
Modes autonomes (Standalone)	Master/Slave ; CCT ; HSI ; Direct ; Colour Coordinates ;Colour Presets ; User Colour ; Pattern ; Loop
Connecteur d'entrée de données XLR 5 points, mâle
Connecteur de renvoi desdonnées	XLR 5 points, ferrête
Alimentation 100 ... 240 V / 50 - 60 Hz
Puissance consommée 740 W
Facteur de puissance maxi ( CosPhi, sous 230 V)	0,99 / 0,13 en mode veille
Intensité consommée 2,8 A / 230 V
Courant d'appel 68 A / 30 μs
Renvoi secteur (Power Link) Disjoncteur de type C, 230 V / 16 A -> 5 unités
Embase secteur Seetronic TR1
Embase de renvoi secteur. Seetronic TR1
Intensité de envoi maxime 9 A
Éléments d'affichage et decontrôle	Écran OLED et 4 commandes tactiles (MENU ; ENTER ; UP ;DOWN)
Matériau du boîtier :	Métal
Couleur	Noir
Système de refroidissement Ventilateur thermocontrolé
Modes de refroidissement	Off ; Auto ; Constant Low ; Constant Mid ; Constant High ,Stage ; Auto Silent
Classe de protection	IP65
Groupe de risque	RG2
Température ambiente (defonctionnement)	-15 °C ... 45 °C
Distance minimale par rapport àla surface éclairée	3 m
Distance minimale par rapportaux matériaux inflammablesordinaires	0,2 m
Dimensions (L x H x P)	400 × 292 × 197 mm
Poids	12,9 kg
Accessoires livrés	Câble secteur ; 2 supports oméga ; SCI (Safety ComplianceInformation)
Accessoires en option	Diffuseur Snapmag 9010, 1090, 6010, 45, 25, 100 ; Coupe-flux ; filtre électronique Frost

Explication de la CLASSE de protection IP

1. Un indice IP décrit uniquement la protection contre les objets solides et l'eau. Il ne décrit pas la résistance générale aux intempéries, comme la protection contre les rayons UV et les influences thermiques, etc.
2. Le premier chiffre de l'indice correspond à la protection contre la poussière, les objets solides et le contact :

IP2X Protégé contre les corps étrangers solides ≥ 12,5 mm de diamètre
IP3X Protégé contre les corps étrangers solides ≥ 2,5 mm de diamètre
IP4X Protégé contre les corps étrangers solides ≥ 1,0 mm de diamètre
IP5X	Protégé contre la poussière en quantités nuisibles et complètement protégé contre le contact contre le contact
IP6X Étanche à la poussière et complètement protégé contre le contact

1. Le deuxième chiffre indique la protection contre l'eau :

IPX0 Pas de protection

IPX1 Protection contre les gouttes d'eau

IPX2 Protection contre les gouttes d'eau lorsque l'appareil est incliné jusqu'à 15°

IPX3 Protection contre la chute d'eau pulvérisée jusqu'à 60° par rapport à la verticale

IPX4 Protection contre les éclaboussures d'eau, qu'elle que soit leur direction

IPX5 Protection contre les jets d'eau (par une buse) sous tous les angles

IPX6 Protection contre les jets d'eau puissants

IPX7 Protection contre l'immersion-temporaire

1. En outre, certains dispositifs spécifiques à l'appareil, tels que des capots de protection et des capuchons d'étanchéité, sont nécessaires pour obtenir la classe de protection spécifiée (par exemple, placer des capots de protection sur les connecteurs inutilisés).

L'indice IP du produit figure dans les caractéristiques techniques et il est imprimé sur l'appareil.

Distance minimale par rapport à la surface éclairée

Ce pictogramme, accompagné de la distance en mètres (m), indique la distance minimale entre le projecteur et la surface éclairée. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

Distance minimale par rapport aux matériaux inflammables ordinaires

Ce pictogramme, accompagné de la distance en mètres (m), indique la distance minimale de l'appareil par rapport aux matériaux inflammables ordinaires. Veuillez vous référer aux données techniques de ce manuel pour connaître la valeur applicable pour cet appareil.

Emballage :

1. Les emballages peuvent être introduits dans le cycle des matériaux réutilisables en utilisant les méthodes d'élimination habituelles.
2. Veillez à séparer les emballages conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

1. Cet appareil relève de la directive européenne sur les déchets d'équipements électriques et électroniques, telle que modifiée. Directive DEEE relative aux déchets d'équipements électriques et électroniques. Les appareils en fin de vie ne font pas partie des ordures ménagères. L'appareil en fin de vie doit être éliminé par une entreprise d'élimination des déchets agréée ou un centre d'élimination dans une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.
2. Respectez toutes les lois relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous pouvez obtenir des informations sur les options d'élimination respectueuses de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes.

Garantie et limitation de responsabilité du fabricant

Adam Hall GmbH Adam-Hall-Str. 1, D-61267 Neu-Anspach / Email: [e-mail] / +49 (0)6081 / 9419-0

Nos conditions de garantie actuellement en vigueur et notre limitation de responsabilité sont disponibles à l'adresse suivante :

Contactez vos partenaires de distribution pour le service.

Conformité EC

Adam Hall GmbH confirme par la présente que ce produit est conforme aux directives suivantes (le cas échéant) :

Directive basse tension (2014/35/UE)

Déclaration de conformité CE

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées à [e-mail]

Les déclarations de conformité des produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

Les erreurs d'impression et les fautes, ainsi que les modifications techniques ou autres sont toujours possibles!
