MODE D'EMPLOI Royal SP 410 EINHELL
D Bedienungsanleitung Schmutzwasserpumpe mit Schwimmschalter
GB Operating Instructions
Dirty-water pump with floating switch
F Mode d'emploi
Pompe à eau usée avec
interrupteuer à flotteur
NL Gebruiksaanwijzing
Dompelpomp met vlotterschakelaar
① Istruzioni per l'uso
Pompa per acqua sporca con interruttore galleggiante
CZ Návod k obsluze
Kalové čerpadlo s plovákovým spínačem
Einholl®
D
A respecter avant la mise en service!
- Le branchement électrique est effectué sur une prise de courant de sécurité, avec une tension de 220 volts/50 Hz. Fusible 6 ampères minmun.
Attention!
Si la pompe est utilisée à proximité des piscines, des étangs de jardin et de leur perimètre de protection, elle doit être munie d'un déclencheur par courant de défaut dont le courant de déclenchement nominal ne dépasse pas 30 mA (selon VDE 0100, partie 702,738).
Si des personnes se trouvent dans la piscine ou dans l'étang de jardin, il ne faut pas mettre la pompe en circuit.
Demandez votre spécialiste électricien, s.v.p.!
Attention!
(Pour votre sécurité)
Avant de mettre en service votre nouvelle pompe à moteur submersible, faites vérifier par un spécialiste si
- La mise à la terre
- La mise au neutre
- Le système protecteur à courant de défaut fonctionnent conformément aux prescriptions de sécurité de l'EDF et parfaitement.
- Il faut protéger de l'humidité les connecteurs électriques.
- En cas de danger d'inodation, mettre les connecteurs à l'abri.
- Il faut éviter le refoulement de liquides agressifs ainsi que le refoulement de matières abrasives.
- La pompe à moteur submersible doit être protégée du gel.
- La pompe à moteur submersible ne doit pas fonctionner à sec.
- Par des mesures appropriées, il faut empêcher les enfants de toucher à la pompe.
Résistance
La pompe à moteur submersible que vous venez d'acquérir est prévue pour le refoulement del'eau à une température maximale de 35° C.
Cette pompe ne doit pas être utilisée pour le refoulement d'autres liquides, particulièrement de carburants pour moteurs, de produits à nettoyer et d'autres produits chimiques.
L'installation
L'installation de la pompe à moteur submersible peut être soit:
• Stationnaire avec conduite fixe soit
- Stationnaire avec conduite en tuyaux souples
Attention:
En installant la pompe, il ne faut jamais l'accrocher sans support sur la conduite de pression ou sur le câble secteur. Accrochez la pompe à moteur submersible par la poignée prévue à cet effet, ou déposez-la sur le fond du puits. Afin d'assurer le bon fonctionnement de la pompe, il faut que le fond du puits soit toujours exempt de boue ou d'autres impuretés.
Dans le cas d'un niveau d'eau trop bas, la boue déposée éventuellement sur le fond du puits peut sécher et empêcher le démarrage de la pompe. Par conséquent, il est indispensable de contrôler la pompe à moteur submersible à intervalles réguliers. (Faites des essais de démarrage.) L'interrupteur à flotteur est réglé de telle sorte que la mise en service est immédiatement possible.
Remarque!
Le puits d'épuisement doit avoir pour dimension au minimum 40 x 40 x 50 cm afin que l'interrupteur à flotteur puisse bouger librement.
Branchement au réseau
La pompe à moteur submersible que vous venez d'acquerir est munie d'une fiche de prise de courant de sécurité. La pompe est prévue pour être raccordée à une prise de sécurité de 220/230 volts/ 50 Hz.
Assurez-vous que la prise est suffisamment protégée par fusibles (minimum 6 ampères) et en partait état. Enfoncez la fiche de la pompe dans la prise et la pompe est prête à être mise en service.
Note:
Au cas où le câble secteur ou la fiche seraient endommagés par des éléments externes, il est absolument interdit de réparer le câble!
Attention!
Ce travail doit être exécuté exclusivement par un spécialiste électricien ou par le service après-vente de la Société ISC GmbH !
Rayon d'action
Cette pompe peut très bien être utilisée comme pompe de cave.
Installée dans un puits, cette pompe empêche les inondations.
Vous pouvez utiliser la pompe partout où de l'eau doit être refoulée, p.ex. pour la maison, l'agriculture, le jardinage, le secteur sanitaire et pour beaucoup d'autres domaines.
La mise en service
Après avoir lu avec attention ces instructions d'installation et d'emploi, vous pouvez mettre en service votre nouvelle pompe, en respectant les poits suivants:
- Vérifiez si la pompe se trouve au fond du puits.
- Vérifiez si la conduite est correctement fixée diamètre intérieur minimum 1"1/4.
- Assurez-vous que le branchement électrique est de 220 vilts/50 Hz.
- Vérifiez si l'état de la prise électrique est reglementaire.
- Assurez-vous que le branchement au réseau ne soit jamais atteint par l'humidité ou l'eau.
- Evitez que la pompe marche à sec.
Notices d'entretien!
La pompe é moteur submersible est un produit de qualité ne nécessitant pas d'entretien et éprouvé qui a subi des contrôles continus.
Mais pour une longue durée de vie et un service sans interruption, nous vous conseillons des contrôles et un entretien réguliers.
- Avant tous travaux d'entretien, débrancher la fiche.
- En cas d'utilisation amovible, la pompe doit être nettoyée à l'eau claire, après chaque utilisation.
- En cas d'installation stationnaire, il est conseillé de vérifier tous les 3 mois le fonctionnement del'interruppteur à floutteur.
- Enlever avec un jet d'eau les peluches et les particules fibreuses qui se sont éventuellement déposées dans le boîtier de la pompe.
- Tous les trois mois, enlever la boue du fond du puits et nettoyer les parois du puits.
- Enlever les dépots sur l'interrupteur é flotteur avec de l'eau claire.
Nettoyage de la roue à aubes
En cas de dépôts importants dans le corps de pompe, la partie inférieure de la pompe doit être démontée comme suit:
- Détachez le panier d'aspiration du corps de pompe.
- Nettoyez la roue à aubes à l'eau claire.
Attention! Ne déposez pas la pompe sur la roue à aubes et ne la soutenez pas par ce point non plus!
- Le montage s'effectue dans l'ordre inverse.
Réglage du point de commutation
Le point de commutation de l'interrupteur à flotteur peut être réglé par un ajustement modifié de l'interrupteur dans le dispositif de crantage de l'interrupteur à flotteur.
Avant la mise en service, contrôlez les points suivants:
- L'interrupteur à flotteur doit être installé de manière à ce que le niveau du point de commutation puisse être atteint facilement et avec peu d'effort. Vérifiez ceci comme suit: plongez la pompe dans un récipient rempli d'eau et soulevez à la main avec précaution l'interrupteur à flotteur, ensuite baissez-le. Ainsi vous pouvez contrôler que la pompe se met en marche ou s'arrête.
- Faites attention à ce que l'écart entre la tête de l'interrupteur à flotteur et le dispositif de crantage de l'interrupteur à flotteur ne soit pas trop faible. En cas d'écart insuffisant, un fonctionnement irréprochable n'est pas garanti.
- En ce qui concerne le réglage, veillez à ce que l'interrupteur à flotteur ne touche pas le sol avant l'arrêt de la pompe. Attention! Risque de marche à sec.
Anomalies – Origines – Remède
| Anomalies | Origines | Remède |
| La pompe ne démarre pas | – Pas de tension du secteur– L'interrupteur à flotteur n'est pas mis en circuit | – Vérifier la tension du secteur– Placer l'interrupteur à flotteur à une place plus élevée |
| La pompe ne refouie pas | – Le filtre d'entrée est bouché– Le tuyau de refoulement fléchit | – Nettoyer le titre d'entrée avec un jet d'eau– Relever le tuyau |
| La pompe ne s'arrête pas | – L'interrupteur à flotteur peut s'enfoncer | – Poser correctement la pompe au fond du puits |
| Le volume d'extraction est insuffisant | – Le filtre d'entrée est bouché– La capacité de pompage diminue car la pompe est tres encrassée et attraquée par les impuretés abrasives de l'eau | – Nettoyer le filtre– Nettoyer la pompe et rempla- cer les parties de fermeture |
| La pompe s'arrête après une courte durée de marche | – Le dispositif de protection du moteur arrête la pompe car l'eau est trop sale– La température de l'eau est trop élevée, le dispositif de protection du moteur arrête la pompe | – Débrancher la prise et net- toyer la pompe ainsi que le puits– Veiller à une température de l'eau maximale de 35° C! |
F
Renseignements concernant la garantie:
Les dommages suivants ne sont pas couverts par la garantie:
- Altération de la garniture mécanique d'étanchéité par un fonctionnement à sec, ou par l'introduction de corps étrangers dans l'eau
- Obstruction de la roue à aubes par un corps étranger
• Détériorations durant le transport - Ingérence étrangère

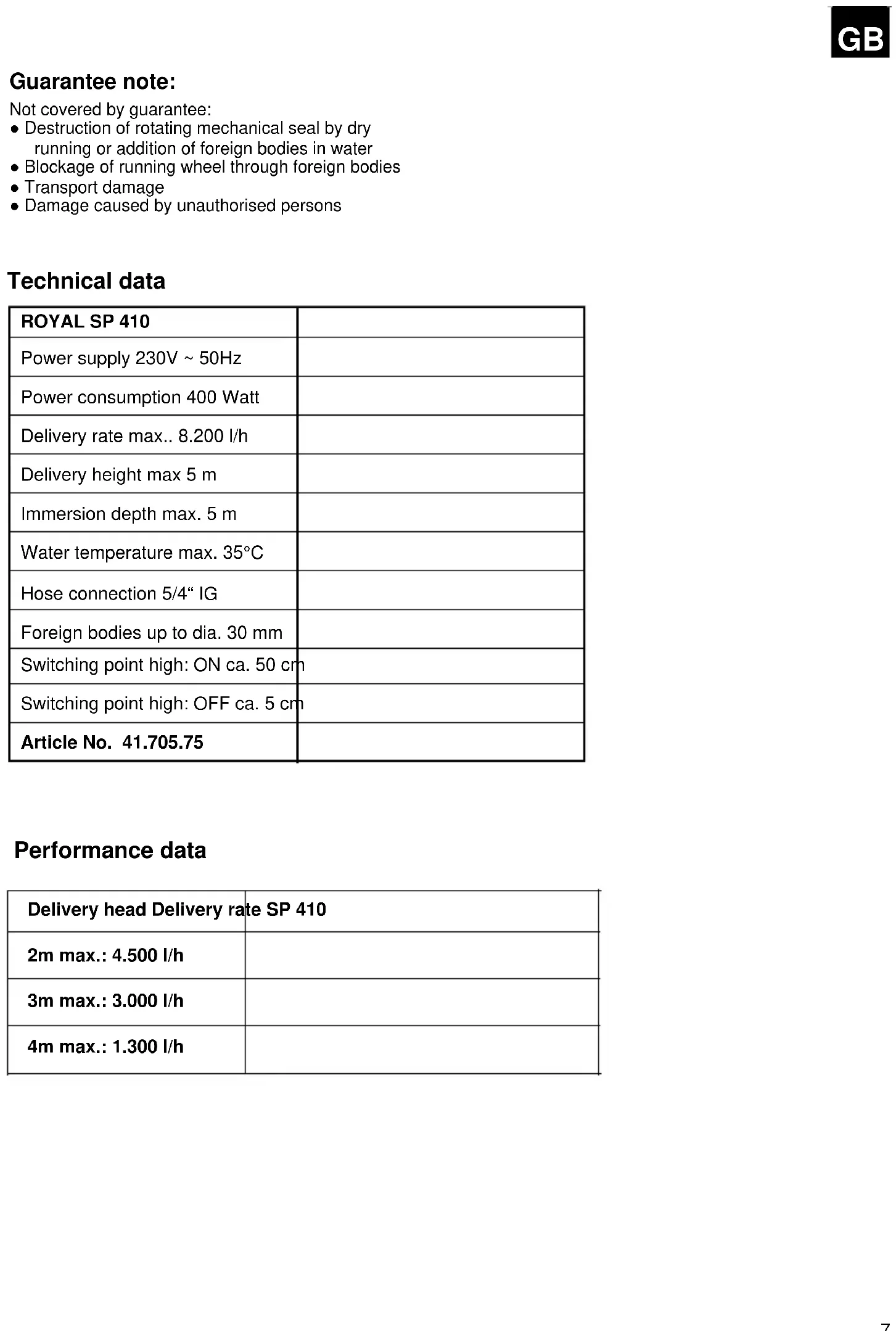

Données techniques:
| ROYAL SP 410 | |
| Tension de secteur 230V ~ 50 Hz | |
| Puissance absorbée 400 Watts | |
| Débit max 8.200 l/h | |
| Hauteur de refoulement max. 5 m | |
| Profondeur d'immersion max. 5 m | |
| Température de l'eau max. 35°C | |
| Raccord de tuyau 5/4" IG | |
| Corps étrangers jusqu'à ø 30 mm | |
| Hauteur point d'clenchement: MARCHE ca. | 50 cm |
| Hauteur point d'clenchement: ARRET ca. 5 cm | |
| No. d'article 41.705.75 |
Caractéristiques de puissance
| Hauteur de refoulement Débit SP 410 | |
| 2m max.: 4.500 l/h | |
| 3m max.: 3.000 l/h | |
| 4m max.: 1.300 l/h | |
La période de garantie commence à partir de la date d'achat et dure 24 mois.
Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.
Les pièces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
Votre service après-vente.
