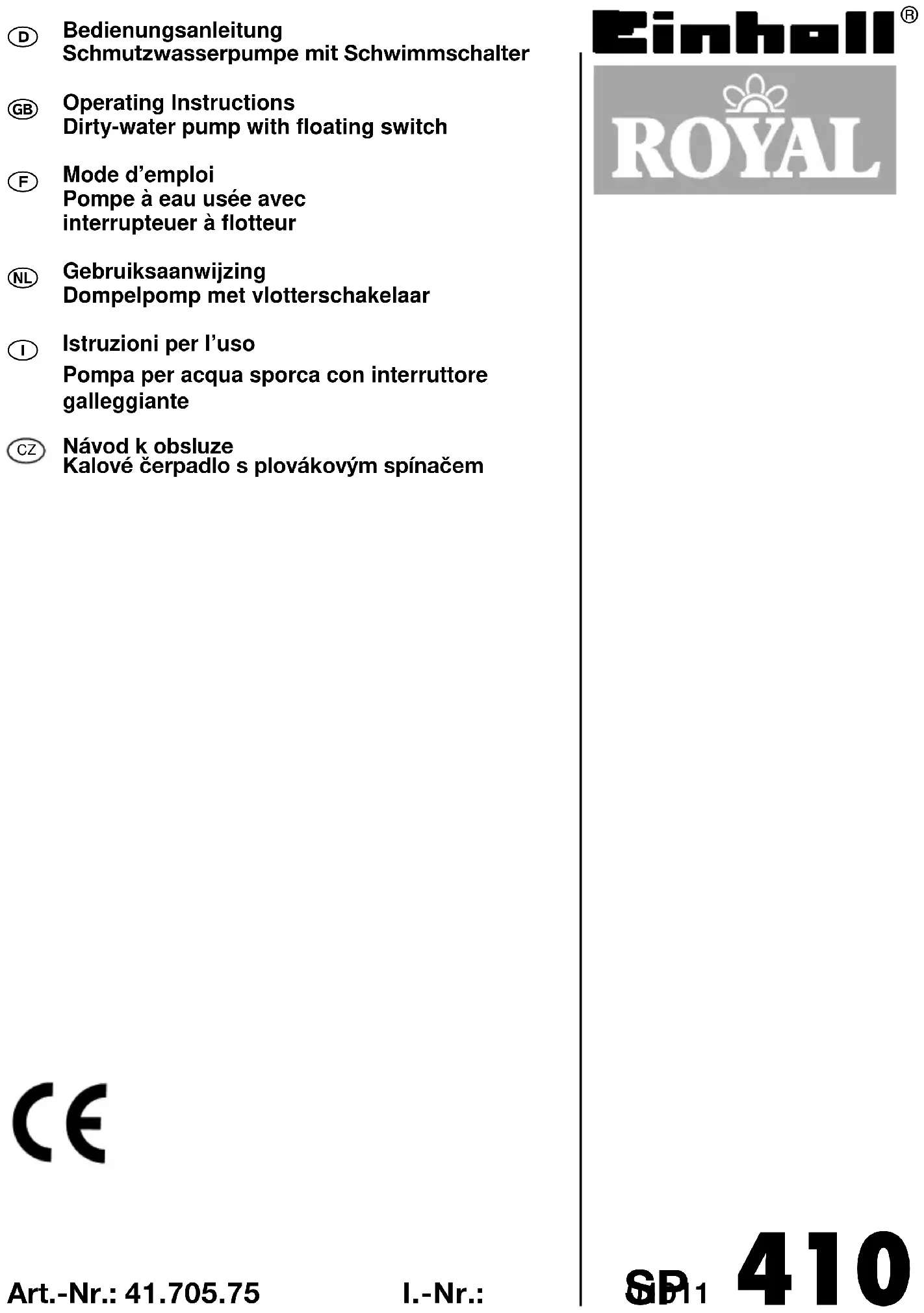

BEDIENUNGSANLEITUNG Royal SP 410 EINHELL

CZ2 Vor Inbetriebnahme beachten! ● Der elektrische Anschluß erfolgt an einer Schutzkontakt- steckdose, mit einer Netzspan- nung von 230 V ~ 50 Hz. Sicherung mindestens 6 Ampere. Vorsicht! An Schwimmbecken und Gartentei- chen und in deren Schutzbereich ist die Benützung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Teil 702 und

Befinden sich Personen im Schwimmbecken oder im Garten- teich, so darf die Pumpe nicht betrieben werden. Fragen Sie Ihren Elektrofachmann! Achtung! (Für Ihre Sicherheit) Bevor Sie Ihre neue Tauchmotor- pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die ● Erdung ● Nullung ● Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunterneh- men entsprechen und einwand- frei funktionieren. ● Die elektrischen Steckverbindun- gen sind vor Nässe zu schützen. ● Bei Überschwemmungsgefahr die Steckverbindungen im über- flutungssicheren Bereich anbrin- gen. ● Die Förderung von aggressiven Flüssigkeiten, sowie die Förder- ung von abrasiven (schmiergel- wirkenden) Stoffen ist auf jeden Fall zu vermeiden. ● Die Tauchmotorpumpe ist vor Frost zu schützen. ● Die Pumpe ist vor Trockenlauf zu schützen. ● Der Zugriff von Kindern ist durch geeignete Maßnahmen zu ver- hindern. Hinweis! Sollte die Netzleitung oder der Stecker aufgrund äußeren Einwirkun- gen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues aus- getauscht werden. Achtung! Diese Arbeit ist nur von einem Fach- mann des Elektrohandwerks oder vom Einhell-Kundendienst ISC GmbH durchzuführen. Einsatzbereiche Diese Pumpe wird vorzüglich als Kel- lerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umgefördert werden muß, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und vielen Anwen- dungen mehr. Die Inbetriebnahme Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen: ● Prüfen Sie, daß die Pumpe auf dem Schachtboden liegt. ● Prüfen Sie, daß die Druckleitung ordnungsgemäß angebracht wurde. ● Vergewissern Sie sich, daß der elektrische Anschluß 230 V ~ 50 Hz beträgt. ● Überprüfen Sie den ordnungs- gemäßen Zustand der elektrischen Steckdose. ● Vergewissern Sie sich, daß nie- mals Feuchtigkeit oder Wasser an den Netzanschluß kommt. ● Vermeiden Sie, daß die Pumpe trocken läuft. Wartungshinweise! Die Tauchmotorpumpe ist ein war- tungsfreies und bewährtes Quali- tätserzeugnis, das strengen End- kontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb empfeh- len wir jedoch eine regelmäßige Kontrolle und Pflege. Beständigkeit Die von Ihnen erworbene Tauch- motorpumpe ist für die Förderung von Wasser mit einer maximalen Tempe- ratur von 35° C bestimmt. Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte ver- wendet werden! Die Installation Die Installation der Tauchmotorpumpe erfolgt entweder: ● Stationär mit fester Rohrleitung oder ● Stationär mit flexibler Schlauch- leitung Zu beachten! Bei der Installation ist zu beachten, daß die Pumpe niemals freihängend an die Druckleitung oder am Stromka- bel montiert werden darf. Die Tauchmotorpumpe muß an dem dafür vorgesehenen Tragegriff aufgehängt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährlei- sten, muß der Schachtboden immer frei von Schlamm oder sonstigen Ver- unreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchmotorpumpe regelmäßig zu prüfen (Anlaufversuche durchführen). Der Schwimmschalter ist so einge- stellt, daß eine sofortige Inbetrieb- nahme möglich ist. Hinweis! Der Pumpenschacht sollte minde- stens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwim- merschalter frei bewegen kann. Der Netzanschluß Die von Ihnen erworbene Tauch- pumpe ist bereits mit einem Schutz- kontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluß an eine Schutzkontaktsteckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich, daß die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei in Ordnung ist. Führen Sie den Pumpen- stecker in die Steckdose ein und die Pumpe ist somit betriebsbereit. D1. Lösen Sie den Ansaugkorb vom Pumpengehäuse.

2. Das Schaufelrad mit klarem Wasser

reinigen. Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!

3. Der Zusammenbau erfolgt in

umgekehrter Reihenfolge. Einstellung des Ein /Aus - Schaltpunktes Der EIN - bzw. AUS - Schaltpunkt des Schwimmschalters kann durch Verän- dern des Schwimmschalters in der Schwimmschalterrasterung eingestellt werden. Bitte prüfen Sie vor Inbetriebnahme fol- gende Punkte: ● Der Schwimmschalter muß so ange- bracht sein, daß die Schaltpunkt- höhe:EIN und die Schaltpunkthöhe:AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Was- ser; stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein bzw. aussschaltet. Achtung! Wichtig! ● Vor jeder Wartungsarbeit den Netzstecker ziehen. ● Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser ger- einigt werden. ● Bei stationärer Installation emp- fiehlt sich alle 3 Monate die Funk- tion des Schwimmschalters zu überprüfen. ● Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Was- serstrahl entfernen. ● Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen. ● Den Schwimmschalter von Ablage- rungen mit klarem Wasser reini- gen. Reinigung des Schaufel- rades Bei zu starker Ablagerung im Pum- pengehäuse muß der untere Teil der Pumpe wie folgt zerlegt werden:

Störungen – Ursachen – Abhilfe Störungen Pumpe läuft nicht an Pumpe fördert nicht Pumpe schaltet nicht aus Fördermenge ungenügend Pumpe schaltet nach kurzer Laufzeit ab Ursachen – Netzspannung fehlt – Schwimmschalter schaltet nicht – Einlaufsieb verstopft – Druckschlauch geknickt – Schwimmschalter kann nicht absinken – Einlaufsieb verstopft – Pumpenleistung verringert, durch stark verschmutzte und schmiergelnde Wasserbeimen- gungen – Motorschutz schaltet die Pumpe wegen zu starker Was- serverschmutzung ab – Wassertemperatur zu hoch, Motorschutz schaltet ab Abhilfe – Netzspannung überprüfen – Schwimmschalter in höhere Stellung bringen – Einlaufsieb mit Wasserstrahl reinigen – Knickstelle beheben – Pumpe auf dem Schachtbo- den richtig auflegen – Einlaufsieb reinigen – Pumpe reinigen und Ver- schlußteile ersetzen – Netzstecker ziehen und Pumpe sowie Schacht reini- gen. – Auf maximale Wasser-Tem- peratur von 35° C achten!

● Achten Sie auch darauf , daß der Abstand zwischen den Schwimm- schalterkopf und der Schwimm- schalterrasterung nicht zu gering ist. Bei zu geringen Abstand wird die einwandfreie Funktion nicht gewähr- leistet. ● Achten Sie bei der Einstellung des Schwimmschalters darauf, daß der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.ROYAL SP 410 Netzanschluß 230V ~ 50 Hz Aufnahmeleistung 400 Watt Fördermenge max. 8.200 l/h Förderhöhe max. 5 m Eintauchtiefe max. 5 m Wassertemperatur max. 35°C Schlauchanschluß 5/4”IG Fremdkörper max.: Ø 30 mm Schaltpunkthöhe: EIN ca. 50 cm Schaltpunkthöhe: AUS ca. 5 cm Art.-Nr.: 41.705.75 Garantiehinweise: Nicht unter die Garantie fallen:● Zerstörung der Gleitringdichtung durch Trockenlaufoder Fremdkörperbeimengungen im Wasser● Verstopfung des Laufrades durch Fremdkörper● Transportschaden● Schäden, verursacht durch Fremdeingriffe Technische Daten

EG KonformitätserklärungDer Unterzeichnende erklärt imNamen der FirmaArchivierung / For archives: 4170570-35-4155050-E SP 410
