Royal SP 410 - Pompa di superficie EINHELL - Manuale utente e istruzioni gratuiti

Marchio	Einhell
Modello	Royal SP 410
Tipo di prodotto	Pompa di superficie
Tensione di rete	230 V ~ 50 Hz
Potenza assorbita	400 W
Portata max	8 200 l/h
Altezza di mandata max	5 m
Profondità di immersione max	5 m
Temperatura dell'acqua max	35 °C
Attacco tubo	5/4" IG
Corpi estranei fino a	30 mm
Altezza punto di attivazione ACCENSIONE	env. 50 cm
Altezza punto di attivazione SPEGNIMENTO	env. 5 cm
Fusibile consigliato	6 A minimum
Protezione differenziale	30 mA (secondo VDE 0100)
Manutenzione	Pulizia con acqua pulita dopo ogni utilizzo; controllo trimestrale del galleggiante e del pozzo
Garanzia	24 mesi dalla data di acquisto
Numero articolo	41.705.75

Domande frequenti - Royal SP 410 EINHELL

Qual è la tensione di alimentazione della pompa Royal SP 410?

La pompa funziona con una tensione di 230 V ~ 50 Hz e un fusibile di almeno 6 ampere.

Si può usare questa pompa in una piscina?

Sì, ma deve essere dotata di un interruttore differenziale da massimo 30 mA, conforme alla norma VDE 0100. Non usarla se persone sono nell'acqua.

Come installare correttamente la pompa?

Posizionare la pompa sul fondo del pozzo o appenderla per la maniglia. Assicurarsi che il fondo sia pulito e che l'interruttore a galleggiante possa muoversi liberamente. Il pozzo deve misurare almeno 40x40x50 cm.

Cosa fare se la pompa non si avvia?

Controllare la tensione di rete e assicurarsi che l'interruttore a galleggiante sia in posizione alta (acceso). Se il galleggiante è in basso, la pompa non si avvierà.

Come pulire la pompa dopo l'uso?

Dopo ogni utilizzo, sciacquare la pompa con acqua pulita. In caso di installazione fissa, pulire il filtro di ingresso e rimuovere i depositi sull'interruttore a galleggiante ogni tre mesi.

Qual è la temperatura massima dell'acqua consentita?

La temperatura dell'acqua non deve superare 35 °C. Oltre, il dispositivo di protezione del motore potrebbe arrestare la pompa.

La pompa può pompare acqua sporca?

Sì, può pompare acqua contenente corpi estranei fino a 30 mm di diametro. Evitare comunque liquidi aggressivi o abrasivi.

Come regolare il punto di commutazione del galleggiante?

Il punto di commutazione si regola regolando la posizione dell'interruttore a galleggiante nel dispositivo di arresto. Assicurarsi che il galleggiante non tocchi il fondo prima dello spegnimento per evitare il funzionamento a secco.

Cosa fare se la portata diventa insufficiente?

Controllare che il filtro di ingresso non sia ostruito. Pulirlo con acqua pulita. Se il problema persiste, la pompa potrebbe essere sporca; smontare la parte inferiore e pulire la girante.

Dove trovare il servizio post-vendita?

Il servizio post-vendita è fornito da V.B.P. Distribution al 5, allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac. Tel. [phone]. Per i pezzi di ricambio, contattare questo servizio.

MANUALE UTENTE Royal SP 410 EINHELL

Da tener presente prima della messa in funzione!

- L'allacciamento elettrico avviene ad una presa con contatto di terra con una tensione di rete di 230 V \~ 50 Hz. Dispositivo di protezione di almeno 6 Ampere.

Attenzione! ⚠

Nelle piscine, nei laghetti in giardino e nelle loro vicinanze è permesso usare la pompa solo con un interruttore di sicurezza per correnti di guasto con una corrente nominale di attivazione fino a 30 mA (secondo la norma VDE 0100 parte 702, 738).

La pompa non deve essere fatta funzionare se delle persone si trovano nella piscina o nel laghetto. Domandate al vostro elettricista di fiducia!

Attenzione!

(per la vostra sicurezza)

Prima di mettere in funzione la vostra nuova pompa sommersa a motore, fate controllare da un esperto se

• il collegamento a terra
• la messa a terra del neutro
• l'interruttore di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente fornitore dell'energia elettrica e funzionino perfettamente.
• I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
• Se sussiste il pericolo che l'acqua tracimi, predisporre i collegamenti ad innesto in luogo non raggiungibile dall'acqua.
• Evitare in ogni caso il trasporto di liquidi aggressivi o di sostanze abrasive (con effetto smerigliante).
• Proteggere dal gelo la pompa sommersa.
• Proteggere la pompa dal funzionamento a secco.
• Tenere la pompa lontano dalla portata dei bambini.

Resistenza

La pompa da voi acquistata è destinata al trasporto di acqua con una temperatura massima di 35°C. Questa pompa non deve venire usata per altri liquidi, in particolare non per combustibili per motori, detergenti ed altri prodotti chimici!

L'installazione

L'installazione della pompa som- mersa a motore avviene o

• in modo fisso con tubature rigide
• in modo fisso, ma con tubi di gomma flessibili

Da rispettare!

Nell'installazione tenere presente che la pompa non può mai venir montata semplicemente appesa alla tubazione di mandata o al cavo della corrente. La pompa sommersa a motore deve venir rispettivamente appesa al gancio apposito o appoggiata sul fondo del pozzetto. Per garantire un funzionamento perfetto della pompa, il fondo del pozzetto deve essere sempre libero dal fango o da altre impurità.

Se il livello dell'acqua è troppo basso, il fango che si trova nel pozzetto può seccarsi rapidamente e impedire alla pompa di mettersi in moto. È perciò necessario controllare regolarmente la pompa sommersa a motore (eseguire delle prove di messa in moto).

L'interruttore a galleggiante è così regolato da permettere un'immediata messa in esercizio della pompa.

Avvertenza!

Il pozzetto della pompa deve avere almeno le dimensioni di 40 x 40 x 50 cm in modo tale che l'interruttore a galleggiante possa muoversi liberamente.

Il collegamento alla rete

La pompa da voi acquistata è già dotata di una spina con contatto di terra ed è concepita per essere collegata ad una presa con contatto di terra con 230 V \~ 50 Hz.

Accertatevi che la presa abbia un dispositivo di protezione sufficiente (almeno 6 A) e sia perfettamente in ordine. La pompa è pronta per funzionare non appena la spina della pompa è inserita nella presa.

Avvertenza!

Se il cavo di alimentazione o la spina vengono danneggiati per cause esterne, il cavo non deve venir riparato, ma deve venir sostituito con uno nuovo.

Attenzione!

Questa operazione deve venir eseguita da un elettricista o dal servizio clienti della ISC GmbH.

Settori di impiego

Questa pompa si è rivelata molto adatta per essere predisposta in cantina. Se viene montata in un pozzetto, impedisce anche la tracimazione.

Può comunque venire utilizzata in tutti quei casi in cui si tratti di pompare l'acqua nell'abitazione, in giardino, in agricoltura, negli impianti sanitari ed in molti altri casi ancora.

La messa in esercizio

Dopo aver letto con attenzione queste istruzioni per l'installazione e per l'uso, potete far funzionare la vostra nuova pompa:

• controllate che la pompa sia appoggiata sul fondo del pozzetto
• controllate che la tubazione di man- data sia stata applicata in modo esatto
• accertatevi che l'allacciamento elettrico sia di 230 V \~ 50 Hz
• controllate che la presa di corrente sia in ordine
• accertatevi che l'umidità o l'acqua non possano penetrare nel collegamento alla rete
• evitate che la pompa funzioni a secco.

Avvertenze per la manutenzione!

La pompa sommersa a motore è un prodotto di qualità sperimentata, non richiede manutenzione ed è stata soggetta a severi controlli finali. Per poterla usare a lungo e senza interruzioni consigliamo comunque di usarla con cura e di eseguire dei controlli regolari.

Attenzione! Importante!

• Togliere la spina dalla presa di alimentazione prima di ogni lavoro di manutenzione.
• Se l'impiego della pompa è mobile, essa deve sempre venir lavata con acqua pulita dopo l'uso.
• Se la pompa viene installata in un luogo fisso, si consiglia di controllare ogni 3 mesi il funzionamento dell'interruttore a galleggiante.
• Con un getto d'acqua togliere i peluzzi e le particelle filamentose che si fossero depositati nell'involucro della pompa.
• Ogni 3 mesi togliere il fango dal fondo del pozzetto e pulirne le pareti.

- Con acqua pulita togliere i depositi dall'interruttore a galleggiante.

Pulizia della ruota a pale

In caso di depositi eccessivi nella carcassa della pompa si deve smontare la parte inferiore della pompa nel modo seguente:

1. Staccate la gabbia di aspirazione dalla carcassa della pompa
2. Pulite la ruota a pale con acqua pulita

Attenzione non appoggiare la pompa sulla ruota a pale e non usarla come supporto!

1. Il montaggio avviene nell'ordine inverso

Regolazione del punto di commutazione acceso/spento

Regolare il punto di commutazione EIN/AUS; acceso/spento, mutando la posizione dell'interruttore galleggiante nella rispettiva sede per galleggiante a tacche.

Prima della messa in funzione controllare i seguenti punti:

- collocare l'interruttore galleggiante di modo che, sia l'altezza punto di commutazione EIN (acceso), che l'altezza punto di commutazione AUS (spento) venga raggiunta con poca forza. Verificare ciò ponendo la pompa in un recipiente pieno d'acqua, alzare cautamente con la mano l'interruttore galleggiante e farlo poi di nuovo scendere. La pompa di si deve rispettivamente accendere o spegnere.

• Fate attenzione che la distanza fra testa dell'interruttore galleggiante e sede per galleggiante a tacche per galleggiante, in cui si trova, non sia troppo piccola. Perché, una distanza troppo piccola non può garantirne il perfetto funzionamento.
• Regolando l'interruttore galleggiante, fate attenzione che l'interruttore galleggiante stesso non tocchi il fondo prima che la pompa si spegni. Attenzione: pericolo di corsa a secco!

Guasti - cause - rimedi

Guasti	cause	rimedi
la pompa non si avvia	– manca la corrente di alimentazione– l'interruttore a galleggiante non funziona	– controllare la corrente di alimentazione– portare l'interruttore a gallegiante in una posizione più elevata
la pompa non fa circolare l'acqua	– il filtro d'entrata è intasato– il tubo di mandata è piegato	– pulire il filtro d'entrata con getto d'acqua– raddrizzare il tubo·
la pompa non si spegne	– l'interruttoe a galleggiante non può scendere	– correggere la posizione della pompa sul fondo del pozzeta
la portata è insufficiente	– il filtro détrata è intasato– le presatazioni della pompa sono limitate dalle numerose imprurità abrasive presenti nell'acqua	– pulire il filtro d'entrata– pulire la pompa e sostituire i pezzi soggetti ad usura
la pompa si spegne dopo un breve periodo di funzionamento	– il salavamotore spegne la pompa per le eccessive impurità dell'acqua– il salvamotore entra in fun-zione perché la temperatura dell'acqua è troppo alta	– togliere la spina di alimentazione dalla presa e pulire la pompa ed il pozzetto– Non superare la temperatura massima acqua di 35°C!

|

Non sono compresi nella garanzia:

• danni alla guarnizione di scorrimento ad anello a causa di funzionamento a secco o della presenza di corpi estranei nell'acqua
• intasamento della girante a causa di corpi estranei
  • danni dovuti al trasporto
  • danni causati da interventi estranei

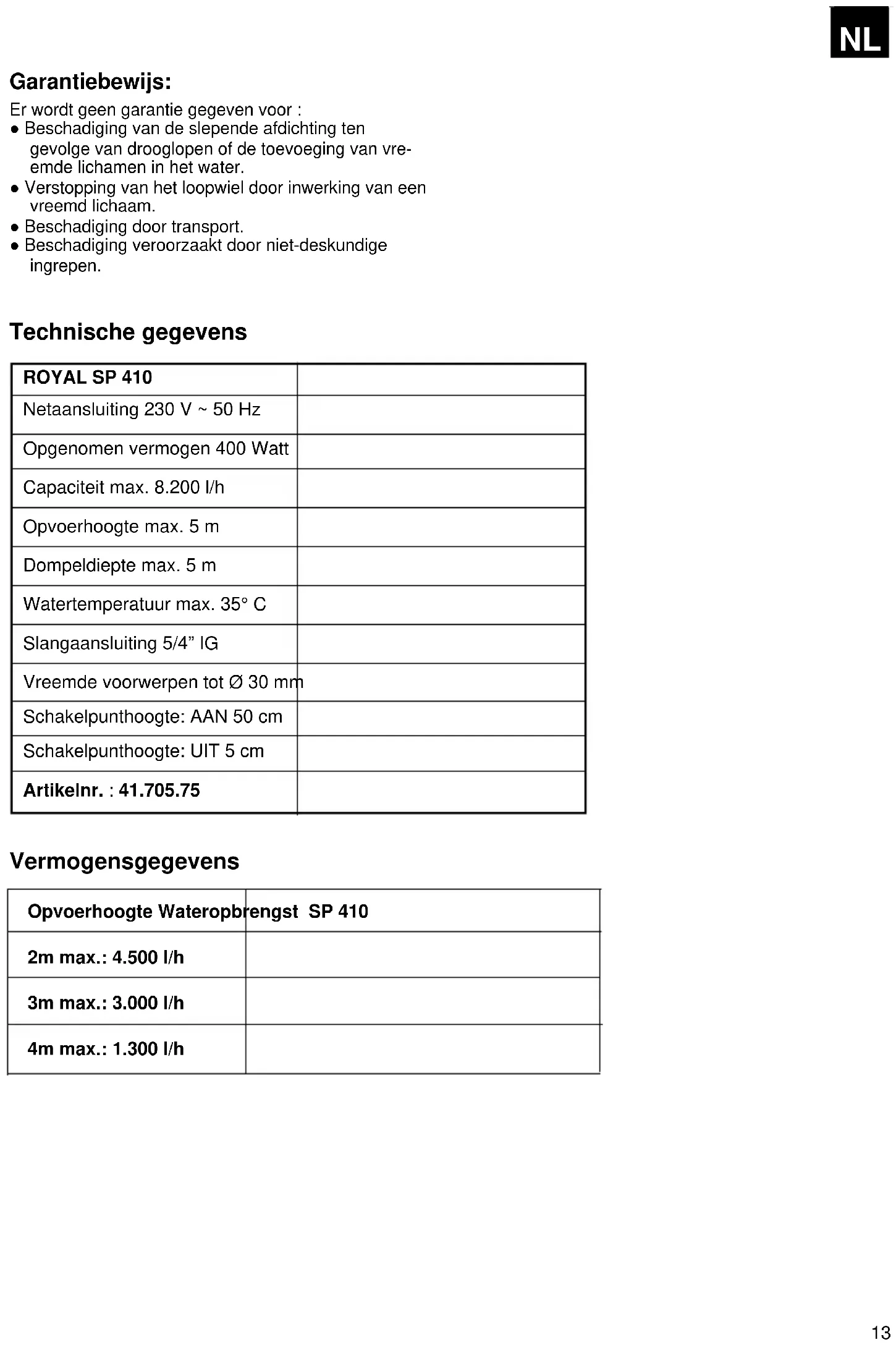

Dati tecnici

ROYAL SP 410
Alimentazione rete 230V ~ 50Hz
Potenza assorbita 400 Watt
Quantità massima di mandata	8.200 l/h.
Altezza di mandata 5 m
Profondità massima immersione	5 m
Temperatura massima acqua	35°C
gamento tubo 5/4" IG
Corpi estranei fino a ∅ 30 mm
altezza del punto di commutazione: ACCESO 50 cm
altezza del punto di commutazione: SPENTO 5 cm
N° dell'art. 41.705.75

Prestazioni

prevalenza portata SP 410
2m max.: 4.500 l/h
3m max.: 3.000 l/h
4m max.: 1.300 l/h

I periodo di garanzia inizia nel glomo dell'acquisto da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche

I-22077 Beregazzo (Co)

Tel. [phone], Fax [phone]

DK Einhell Skandinavia

S Bergsoevej 36

N DK-8600 Silkeborg

Tel.+ 45 87 201200, Fax+ 45 87 201203
