BR57605 - Caméra de surveillance BRAUN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BR57605 BRAUN au format PDF.
| Type de produit | Caméra de surveillance (DVR embarqué) |
| Marque | Braun |
| Modèle | BR57605 |
| Écran | Écran TFT LCD 3 pouces |
| Résolution vidéo (objectif avant) | 1920×1080P (30 ips), 1280×720P (30 ips), 848×480P (30 ips), 640×480 (30 ips) |
| Résolution vidéo (objectif arrière) | 1280×720P (30 ips) |
| Résolution photo | 12 M, 10 M, 8 M, 5 M, 3 M, 2 M, HD, VGA, 1,3 M |
| Angle de vue (avant/arrière) | 170°/120° (diagonale) |
| Format vidéo | MOV |
| Format photo | JPG |
| Alimentation | 5V/1A via chargeur allume-cigare ou USB micro |
| Batterie | Lithium-ion 600 mAh |
| Capacité de stockage | Carte micro SD jusqu'à 64 Go (classe 6 ou plus recommandée) |
| Fonctions principales | Enregistrement vidéo en boucle, détection de mouvement, capteur G, mode stationnement, GPS, suivi de plaque, enregistrement par intervalle, SOS |
| Entretien et nettoyage | Nettoyer régulièrement le pare-brise et l'objectif avec un chiffon doux |
| Sécurité | Ne pas utiliser en milieu humide ou poussiéreux ; éviter l'exposition solaire prolongée ; température de fonctionnement -10°C à 50°C |
| Langues disponibles | Anglais, Français, Espagnol, Portugais, Allemand, Italien, Chinois simplifié, Chinois traditionnel, Russe, Japonais |
| Accessoires inclus | Chargeur allume-cigare, support GPS intégré, câble USB, manuel d'utilisation |
FOIRE AUX QUESTIONS - BR57605 BRAUN
Questions des utilisateurs sur BR57605 BRAUN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice BR57605 - BRAUN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BR57605 de la marque BRAUN.
MODE D'EMPLOI BR57605 BRAUN
Manuel de l'utilisateur
AVERTISSEMENTS
- Veuillez insérer la carte micro SD dans le bon sens afin d'éviter d'endommager celle-ci ou le DVR. Si le DVR affiche un message d'erreur, veuillez formater la carte micro SD à partir du menu de l'appareil. Si le problème persiste, veuillez réinitialiser le DVR ou changer de carte micro SD.
Remarque : en cas de formatage de la carte micro SD, tous les fichiers seront supprimés. Veuillez donc sauvegarder tous vos fichiers importants avant l'opération. En cas de sélection de la fonction de réinitialisation, les paramètres par défaut seront restaurés. - Cartes micro SD recommandées : classe 10 ou plus. Les spécifications de la carte micro SD varient d'une marque à l'autre, ce qui peut provoquer des dysfonctionnements en cas d'utilisation sur le DVR. Veuillez par conséquent vérifier la compatibilité de la carte micro SD avant de l'acheter.
- Veuillez formater la carte micro SD avant de l'insérer dans le DVR. Sauvegardez les fichiers d'enregistrement une fois par semaine afin d'éviter l'écrasement des fichiers anciens. Formatez la carte micro SD une fois par mois afin d'assurer la stabilité de l'enregistrement.
- Vérifiez que le support est correctement installé sur le pare-brise afin d'éviter d'endommager le DVR et d'assurer un angle d'enregistrement optimal.
- La durée de vie de la batterie diminue au fur et à mesure de l'utilisation. En cas d'inutilisation prolongée de l'appareil, veuillez recharger la batterie une fois par mois pour en préserver la durée de vie.
- N'utilisez pas le DVR dans un environnement humide, car il n'est ni étanche ni résistant à l'eau.
- N'effectuez aucun enregistrement et ne prenez aucune photo face au soleil.
- Veuillez nettoyer régulièrement le pare-brise et l'objectif du DVR pour obtenir une image claire. N'utilisez pas l'appareil dans un environnement poussiéreux.
- Manipulez le DVR avec soin et évitez tout impact direct dessus. N'utilisez pas l'appareil dans un environnement à champ électromagnétique élevé.
- La température de fonctionnement et celle de stockage du DVR sont comprises entre -10 °C et 50 °C et entre -20 °C et 70 °C, respectivement. Une exposition prolongée du DVR aux rayons solaires, en particulier lorsqu'il est enfermé dans l'habitacle à une température supérieure à 70 °C, peut causer un dysfonctionnement ou un changement de couleur de l'appareil ou une déformation du corps de l'appareil ou des images.
Avis de non-responsabilité :
- Le vendeur ne saurait en aucun cas être tenu pour responsable de tout dégât direct, indirect, punitif, accidentel, spécial ou consécutif matériel ou corporel ou de tout mauvais stockage, quels qu'ils soient, résultant de l'utilisation ou de la mauvaise utilisation de nos produits ou s'y rapportant.
- Ce DVR n'est PAS destiné à être utilisé à des fins illicites ou de surveillance et ne saurait en aucun cas être utilisé comme preuve dans le cadre d'une réclamation.
- Des dysfonctionnements peuvent se produire selon l'environnement de fonctionnement et la tension du véhicule.
- Le vendeur décline toute responsabilité en cas de défaut d'enregistrement, de perte de fichiers, etc.

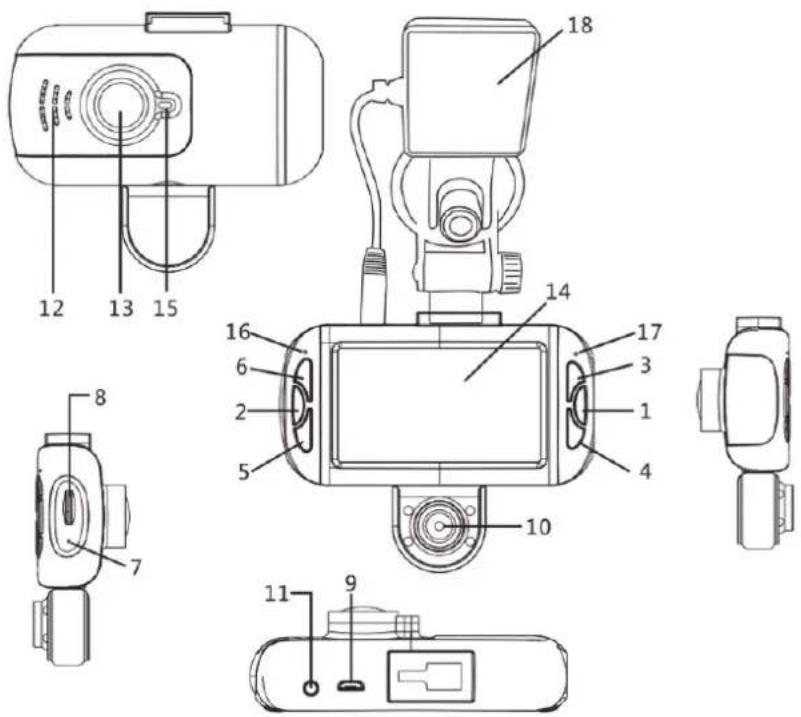

1. Présentation
-
OK/REC
-
Menu
-
Haut
-
Bas
-
Mode
-
Marche/Arrêt
-
Trou de
-
Fente pour
réinitialisation
carte TF
-
Prise USB
-
Objectif de vision arrière
-
Port GPS
-
Haut-parleur
-
Objectif de vision avant
-
Écran LCD
-
Voyant de fonctionnement
-
Voyant d'enregistrement
-
Voyant de charge
-
Module GPS
2. Fonction
A. Marche/Arrêt
1. Mise en marche
En mode arrêt, appuyez longuement sur le bouton ⏻ pour activer le mode vidéo et démarrer automatiquement l'enregistrement. Vous pouvez également activer le mode vidéo et démarrer automatiquement l'enregistrement en appuyant sur ce bouton lorsque le DVR est branché sur le chargeur allume-cigare et en mode arrêt. Lors du débranchement du chargeur, le DVR enregistre automatiquement le fichier en cours et s'arrête avec un différé de 5 secondes.
Remarque : l'écran LCD affiche le message « Please insert SD card » lorsqu'aucune carte micro SD n'est insérée. En cas d'insertion de la carte micro SD dans l'appareil lorsqu'il est en marche, il s'éteint automatiquement.
2. Mise à l'arrêt
L'appareil en marche, appuyez longuement sur le bouton pour l'éteindre.
Remarque : en cas de batterie faible, le message « Low Battery » s'affiche à l'écran et le système enregistre automatiquement le fichier en cours, puis s'éteint.
B. Chargement de la batterie
Le voyant de charge reste allumé durant la charge et s'éteint lorsqu'elle est terminée.

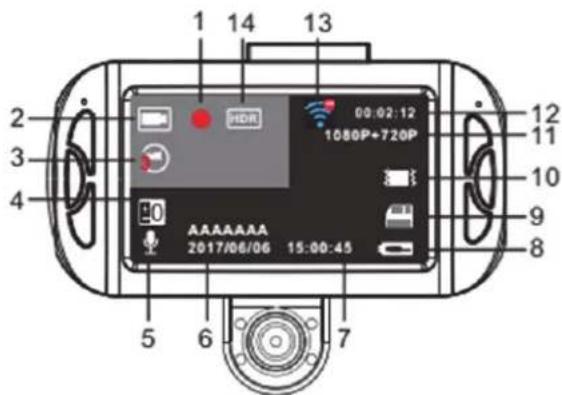

C. Vidéo
Appuyez sur le bouton ⏻ pour allumer le DVR et entrer automatiquement en mode vidéo. Appuyez sur le bouton ⚡ pour arrêter l'enregistrement et sauvegarder le fichier en cours. Le DVR entre ensuite en veille. En mode veille, appuyez sur le bouton OK pour démarrer l'enregistrement ; appuyez à nouveau pour faire une pause.
En mode vidéo, appuyez brièvement sur le bouton pour couper ou rétablir le son.
Enregistrement
-
Vidéo
-
Enregistrement en boucle
-
Exposition
-
Voix/muet
-
Date
-
Heure
-
Icône de charge
-
Carte micro SD insérée
-
Capteur-G
-
Résolution vidéo
-
Durée
d'enregistrement
-
Icône de statut du GPS
-
HDR

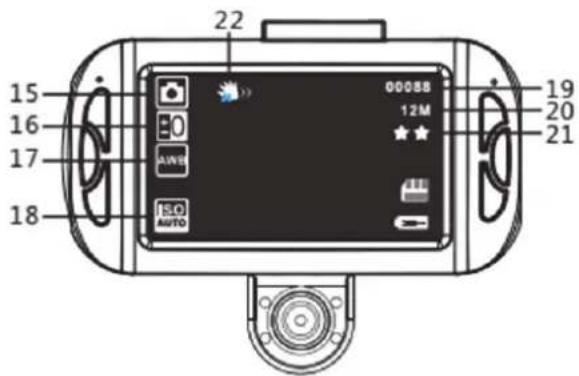

D. Photo
Appuyez sur le bouton ➞ pour accéder au mode photo et sur ● pour prendre des photos avec invite sonore.
-
Exposition
-
Balance des blancs
-
ISO
-
Nombre de photos
-
Résolution de l'image
-
Qualité de l'image
-
Anti-chocs
E. Lecture et suppression
En mode veille vidéo, appuyez brièvement deux fois sur le bouton pour accéder au mode lecture. Appuyez sur le bouton ▲/▼ pour sélectionner le fichier à lire. Appuyez sur ● pour démarrer la lecture ou pour faire une pause. Pendant la lecture vidéo, appuyez sur ▼ pour arrêter la lecture, et brièvement sur ▲/▼ pour effectuer une avance ou un recul rapide. Appuyez brièvement et en continu sur ▲/▼ pour effectuer une avance ou un recul rapide à la vitesse 2x, 4x, etc. La vitesse maximale est 8x. Pour supprimer des fichiers, arrêtez d'abord la lecture et appuyez sur ■ pour accéder au menu « Delete ». Appuyez sur ▲/▼ pour sélectionner « delete current » ou « delete all », puis sur ● pour confirmer. Appuyez sur ■ pour quitter et revenir au mode lecture.
F. Capteur-G
En cas de freinage brusque ou violent, le capteur-G s'active pour enregistrer le clip vidéo en cours et le protéger contre tout écrasement automatique. Trois niveaux de réglage (élevé, moyen et faible) sont disponibles selon les propriétaires de véhicules.

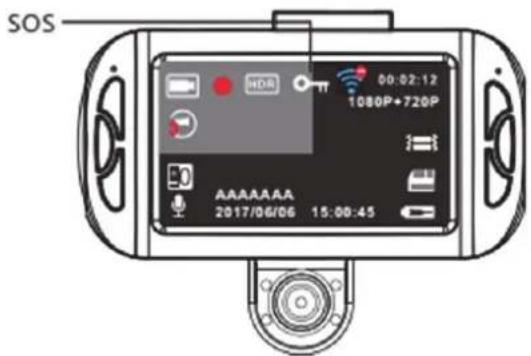

G. SOS
En mode enregistrement, appuyez brièvement sur pour enregistrer manuellement la vidéo en cours et empêcher son écrasement.
En mode photo, appuyez brièvement sur ▲ pour effectuer un zoom avant. Le niveau maximal est 4x. Appuyez sur ▼ pour effectuer un zoom arrière. Le niveau minimal est 1:1.
I. Commutation d'objectifs
En mode enregistrement/veille, appuyez sur pour commuter entre les objectifs.
J. Système de surveillance en stationnement
Le système de surveillance en stationnement est un système de contrôle de la sécurité du véhicule en stationnement.
Activez l'option « Parking Monitor » dans le menu de réglages. L'icône 📋 s'affiche à l'écran (l'icône 📋 est absente si l'option « Parking Monitor » est désactivée). Lorsque le moteur du véhicule s'arrête, le DVR s'arrête également. Si l'appareil détecte des vibrations, il s'allume, démarre automatiquement l'enregistrement pendant 10 secondes, puis s'éteint. Si les vibrations persistent, l'enregistrement se poursuit.
Appuyez longuement sur ➕ pour activer/désactiver le système de surveillance en stationnement après la mise en marche du DVR.
K. Enregistrement par intervalle
Le système d'enregistrement par intervalle permet de préserver la capacité de la mémoire.
En mode veille, appuyez brièvement sur ■ pour entrer dans le menu de réglages et appuyez sur
▲ / ▼ pour sélectionner « Time-lapse Record ». Appuyez sur ● pour sélectionner
« Off/100ms/200ms/500ms » pour activer la fonction. Appuyez brièvement sur ■■ pour quitter le menu de réglages.
L. Détection de mouvement
En mode veille, appuyez brièvement sur pour accéder au menu de réglages ; appuyez sur /▲▼ pour sélectionner l'option « Motion detection », puis sur pour l'activer.
Lorsque le DVR détecte un mouvement, il démarre l'enregistrement et le voyant vert clignote. En l'absence de mouvement pendant 10 secondes, l'enregistrement s'arrête et le système retourne en veille. La valeur par défaut de l'option est « OFF » ; veuillez l'activer en cas de besoin.
M. Numéro de plaque d'immatriculation du véhicule
Accédez au menu de réglages « Car License Plate Number » pour entrer le numéro de plaque d'immatriculation approprié. Le premier caractère doit être alphabétique. Les caractères suivants peuvent être alphabétiques ou numériques. Appuyez sur ▲/▼ pour sélectionner les chiffres de 0 à 9 ou les lettres de A à Z, puis sur ● pour confirmer et passer au caractère suivant. Appuyez sur ■■ pour quitter.
N. Suivi par GPS
A. Branchez la SOURIS-G sur la caméra.
B. L'icône apparaît dans la partie supérieure de l'écran si le DVR ne reçoit aucun signal GPS.
Lorsque l'icône apparaît dans la partie supérieure de l'écran, cela signifie que l'appareil reçoit le signal GPS.
C. Veuillez utiliser des lecteurs de jeux vidéo professionnels pour lire les fichiers de jeux vidéo. Le système de pilotage et les coordonnées actifs s'affichent sur l'interface du lecteur.
Allez à l'option « Update time » dans le menu de réglage du GPS pour sélectionner le fuseau horaire. Lorsque le DVR localise le GPS avec succès, l'heure en cours de l'appareil se synchronise sur l'heure du satellite du GPS. Veuillez utiliser la fonction GPS à l'extérieur, car l'appareil pourrait ne pas recevoir le signal à l'intérieur.
O. Réglage de l'appareil
En mode veille, appuyez sur ■ pour accéder au menu de réglage de l'appareil. Appuyez sur /▲▼ pour sélectionner une option de réglage, puis sur ● pour confirmer. Appuyez à nouveau sur ■ pour quitter.
| Réglage de l'appareil | Mode | Catégorie Sous-catégorie Remarque | ||
| Vidéo | Résolution | 1080P 1440x1080 | ||
| 720P 1280x720 | ||||
| Enregistrement en boucle | Désactivé/3 min/5 min/10 min | |||
| Enregistrement par intervalle | Désactivé/100 MS/200 MS/500 MS | |||
| HDR | Désactivé/Activé | |||
| Exposition | +2.0, +5/3, +4/3, +1.0, +2/3, +1/3, +0.0, -1/3, -2/3, -1.0, -4/3, -5/3, -2.0 | |||
| Détection de mouvement | Désactivé/Activé | |||
| Enregistrement audio Désactivé/Activé | ||||
| Impression de la date Désactivé/Activé | ||||
| Numéro de plaque d'immatriculation | Désactivé/Activé | |||
| Capteur de gravité | Désactivé/sensibilité faible/sensibilité moyenne/sensibilité élevée | |||
| Système de surveillance en stationnement | Désactivé/Activé | |||
| GPS | Désactivé/Activé | |||
| Heure d'été Désactivé/Activé | Paramètre d'usine : Désactivé | |||
| Mettre à jour l'heure du GPS | Désactivé/GMT-12:00/GMT-11:00/GMT-10:00/GMT-09:00/GMT-08:00/GMT-07:00GMT-06:00/GMT-05:00/GMT-04:30/GMT-04:00/GMT-03:30/GMT-03:00GMT-02:00/GMT-01:00/GMT+00:00/GMT+01:00/GMT+02:00/GMT+03:00GMT+03:30/GMT+04:00/GMT+04:30/GMT+05:00/GMT+05:30GMT+05:45/GMT+06:00/GMT+06:30/GMT+07:00/GMT+08:00GMT+09:00/GMT+09:30/GMT+10:00/GMT+11:00/GMT+12:00/GMT+13:00 | |||
| Photo | Mode capture Un/2 s/5 | s/10 s Paramètre d'usine : Un | ||
| Résolution | 12 M/10 M/8 M/5 M/3 M/2 MHD/VGA/1,3 M | Paramètre d'usine : 5M | ||
| Séquence | Désactivé/Activé | Paramètre d'usine : Désactivé | ||
| Qualité | Bonne/normale/ économique | Paramètre d'usine : Normale | ||
| Netteté | Élevée/normale/douce | Paramètre d'usine : Normale | ||
| Balance des blancs | Automatique/lumière du jour/nuageux/ lampe tungstène/ lampe fluorescente | Paramètre d’usine : Automatique | ||
| Couleur Couleur/noir et blanc/sépia | Paramètre d’usine : Couleur | |||
| ISO | Automatique/100/200/400 | Paramètre d’usine : Automatique | ||
| Exposition | +0.0, -1/3, -2/3, -1.0, -4/3, -5/3, -2.0, +2.0, +5/3, +4/3, +1.0, +2/3, +1/3 | Paramètre d’usine : +0.0 | ||
| Anti-chocs | Désactivé/Activé | Paramètre d’usine : Désactivé | ||
| Visionnage rapide Désactivé/2 s/5 s | Paramètre d’usine : Désactivé | |||
| Impression de la date Désactivé, date, date/heure | Paramètre d’usine : Date/Heure | |||
| Lecture | Effacer | Supprimer le fichier actif/tout supprimer | ||
| Sécurité | Verrouiller le fichier actif/ déverrouiller le fichier actif/tout verrouiller/ tout déverrouiller | |||
| Diaporama 2 s/5 s/8 s | ||||
| Réglage de l’appareil | Date/Heure | MM/JJ/AA, JJ/MM/AA, AA/MM/JJ | Paramètre d’usine : MM/JJ/AA | |
| Arrêt automatique | Désactivé/3 min/5 min/10 min | Paramètre d’usine : Désactivé | ||
| Bip Désactivé/Activé Paramètre d’usine : Activé | ||||
| Langue | English/Français/Espanol/Português/Deutsch/Italiano/简体中文/繁體中文/Русский/日本語/ | Paramètre d’usine : English | |
| Fréquence 50 Hz/60 Hz | Paramètre d’usine : 50Hz | ||
| Formater | Toutes les données seront supprimées/annuler/OK | ||
| Économiseur d’écran Désactivé/30 s/1 min/2 min Paramètre d’usine : 1 min | |||
| Réglage de l’éclairage Mode jour/nuit | Paramètre d’usine : Mode jour | ||
| Arrêt différé Désactivé/5 s/10 s/30 s Paramètre d’usine : 5 s | |||
| Réglages par défaut | Restaurer les paramètres par défaut du réglage du menu/annuler/OK | ||
| Version | Version actuelle | ||
P. Connexion à l'ordinateur
Téléchargement de vidéos et photos
- Lorsque l'ordinateur et le DVR sont connectés via un câble USB, l'option « Mass Storage and PC Camera » s'affiche à l'écran.
- Si vous sélectionnez « Mass Storage », le DVR détectera la carte micro SD insérée et affichera les fichiers qu'elle contient.
- Si vous sélectionnez « PC Camera », le DVR pourra être utilisé comme caméra de l'ordinateur. Remarque : toute mauvaise manipulation de l'appareil peut causer un dysfonctionnement du système. Dans ce cas, veuillez introduire un petit objet rigide dans le trou de réinitialisation pour redémarrer l'appareil.
3. Spécifications
Les spécifications sont sujettes à modifications sans préavis.
| Écran Écran TFT LCD 3 po | |
| Résolution vidéo | Enregistrement via un objectif : 1920*1080P 30 images/s\1280*720P 30 images/s\848*480P 30 images/s\640*480 30 images/s(objectif avant) ; 1280*720P 30 images/s (objectif arrière)Enregistrement via deux objectifs : 1440*1080P 30 images/s(objectif avant) ; 1280*720P 30 images/s (objectif arrière) |
| Objectif 170/120 en diagonale pour l’objectif avant/arrière | |
| Format vidéo MOV | |
| Résolution photo 12 M/10 M/8 | M/5 M/3 M/2 MHD/VGA/1,3 M |
| Format des photos JPG | |
| Capteur-G Pris en charge | |
| SOS Pris en charge | |
| Suivi par GPS Pris en charge | |
| Détection de mouvement Pris en charge | |
| Système de surveillance en stationnement | Pris en charge |
| Enregistrement en boucle Pris en charge | |
| Numéro de plaque d’immatriculation du véhicule | Pris en charge |
| Microphone/haut-parleur Pris en charge | |
| Capacité de la carte mémoire | 64 Go maximum (carte mémoire de classe 6, 10 ou plus recommandée) |
| Fréquence | 50 HZ/60 HZ |
| Sortie | 5V/1A |
| Type USB | Micro USB |
| Capacité de la batterie | 600 mAh |
| Langue | English/Français/Espanol/Português/Deutsch/Italiano/簡体中文/繁體中文/Русский/日本語/ |
4. Accessoires


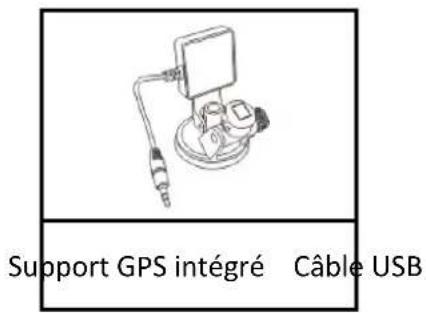

Support GPS intégré Câble USB

