Type de produit	Caméra de surveillance (caméra de chasse/scouting)
Marque	Braun
Modèle	Black200 Mini
Alimentation	4 piles AA 1,5 V ou adaptateur secteur 6 V/1,5 A (non fourni)
Type de capteur	Capteur de mouvement PIR avec sensibilité réglable (Faible/Moyenne/Élevée)
Résolution photo max.	24 MP (6528×3672 pixels)
Résolution vidéo	Haute définition (1080p estimé)
Mode rafale photo	1, 2, 3 ou 10 photos en continu
Délai de capture	De 5 secondes à 60 minutes après déclenchement
Fonction Time-lapse	Oui (intervalle réglable)
Enregistrement audio	Oui (activable/désactivable)
Vision nocturne	Oui (LED infrarouges, images noir et blanc)
Stockage	Carte micro SD jusqu'à 256 Go (classe 10 recommandée)
Écran	Écran intégré pour visualisation et réglages
Connectivité	Port mini USB pour transfert de fichiers
Dimensions (approx.)	150 × 100 × 70 mm
Poids (approx.)	300 g (sans piles)
Protection par mot de passe	Oui (code à 4 chiffres)
Horodatage	Oui (date, heure ou les deux)
Système anti-écrasement	Protection en écriture des fichiers
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Protéger de l'eau, de la poussière et des chocs.
Sécurité	Mot de passe protégeant l'accès à la caméra. Réinitialisation possible via formatage.

FOIRE AUX QUESTIONS - Black200 Mini BRAUN

Comment insérer les piles dans la caméra ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Insérez quatre piles AA de 1,5 V en respectant la polarité (+/-) indiquée. Refermez le compartiment.

Comment formater la carte SD ?

Réglez le bouton de mode sur 'Test'. Appuyez sur Menu, naviguez jusqu'à 'Formatage de la carte mémoire' à l'aide des boutons Haut/Bas, puis sélectionnez 'Oui' pour confirmer. Attention : toutes les données seront effacées.

Comment réinitialiser le mot de passe si je l'ai oublié ?

Vous devez réinitialiser l'appareil aux paramètres d'usine. Pour cela, allez dans le menu 'Réinitialisation de l'appareil' et confirmez. Tous les paramètres, y compris le mot de passe, seront effacés.

Comment activer le mode nuit ?

Le mode nuit s'active automatiquement lorsque la luminosité est faible. Les LED infrarouges s'allument et les images sont en noir et blanc. Assurez-vous que les piles sont suffisamment chargées pour une bonne stabilité.

Comment configurer la fonction time-lapse ?

Dans le menu, accédez à 'Temps écoulé'. Activez la fonction et choisissez l'intervalle de temps (par exemple 1 heure). La caméra prendra automatiquement une photo à chaque intervalle.

Quelle est la capacité maximale de la carte SD supportée ?

La caméra supporte les cartes micro SD d'une capacité maximale de 256 Go. Il est recommandé d'utiliser une carte de classe 10 ou supérieure pour des performances optimales.

Comment transférer les fichiers vers un ordinateur ?

Vous pouvez retirer la carte SD et l'insérer dans un lecteur de carte, ou connecter la caméra à l'ordinateur via le câble USB fourni. Allumez la caméra en mode Test : l'ordinateur la reconnaîtra comme un disque amovible.

Comment régler la sensibilité du capteur de mouvement ?

Dans le menu, sélectionnez 'Sensibilité des capteurs de mouvements'. Choisissez entre 'Faible', 'Moyenne' ou 'Élevée' en fonction de l'environnement (intérieur/extérieur, température). Confirmez avec OK.

Que faire si la caméra ne s'allume pas ?

Vérifiez que les piles sont correctement installées et non déchargées. Essayez d'utiliser un adaptateur secteur 6 V/1,5 A. Si le problème persiste, réinitialisez l'appareil ou contactez le service client.

Comment protéger des fichiers contre une suppression accidentelle ?

En mode Lecture, appuyez sur Menu et sélectionnez 'Système antiécrasement'. Vous pouvez verrouiller le fichier actuel ou tous les fichiers. Pour déverrouiller, choisissez l'option correspondante.

MODE D'EMPLOI Black200 Mini BRAUN

Manuel de l'utilisateur ScoutingCam BLACK200 Mini

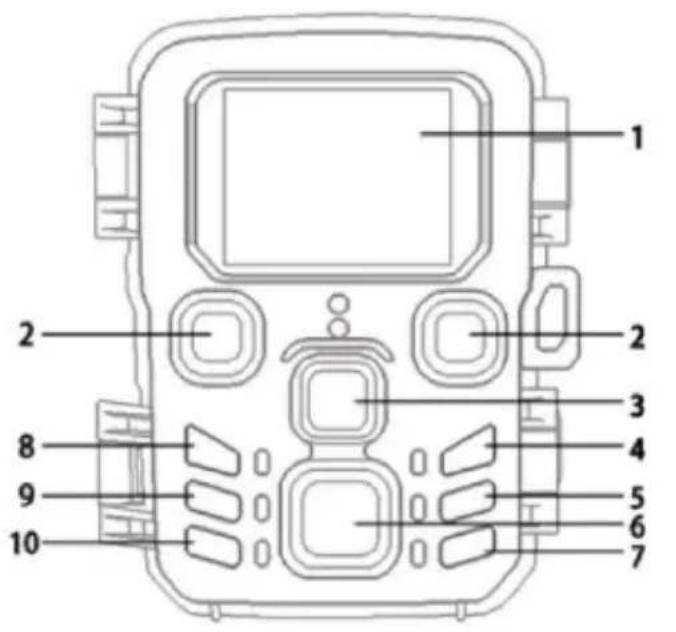

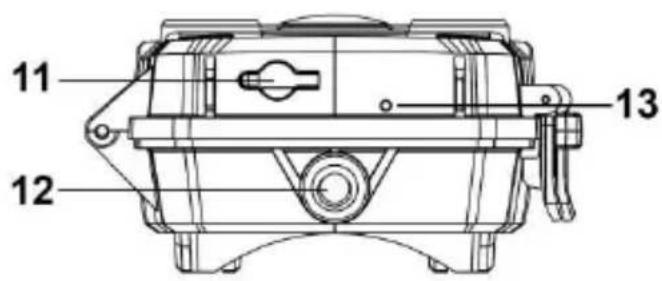

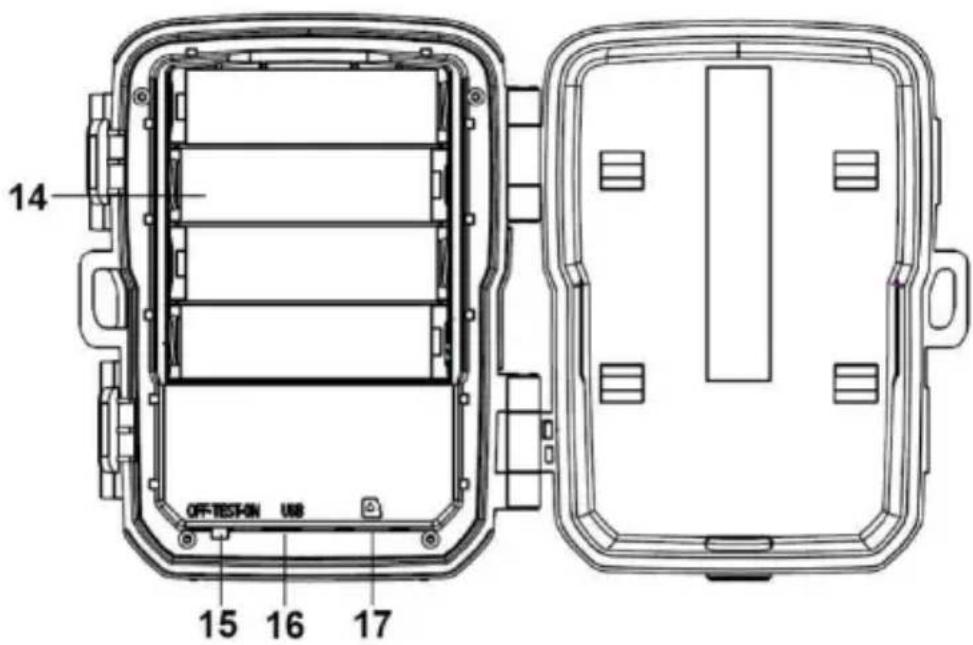

Pièces de la caméra

1. Écran
2. LED infrarouges
3. Objectif
4. Bouton Haut/Vidéo
5. Bouton Bas/Capture
6. Capteur IPR (infrarouge)
7. Bouton OK
8. Touche Menu
9. Bouton de droite/Prise
10. Bouton lecture
11. Port d'adaptateur CC
12. Logement pour trépied
13. Microphone
14. Compartiment de la batterie
15. Connecteur mini USB
16. Fente pour carte micro SD
17. Bouton ARRÊT-TEST-MARCHE

Alimentation électrique

Veuillez insérer des piles avant d'utiliser la caméra.

◆ Ouvrez l'appareil pour voir le compartiment à piles. Installez quatre piles de type AA de 1,5 V. Veuillez vérifier si l'électrode est correcte. L'appareil peut également être alimenté par un câble d'alimentation (6 V/1.5 A non fourni).

Insertion de la carte mémoire

Veuillez apprêter une carte micro SD et l'insérer dans la caméra pour le stockage de vos fichiers. Formatez au préalable la carte avant tout enregistrement.

L'appareil prend en charge une carte micro SD d'une capacité maximale de 256 Go. Nous vous recommandons d'utiliser une carte de classe 10 ou supérieure. Pour éviter tout dysfonctionnement de la carte mémoire, veuillez la tenir à l'abri de l'eau, des vibrations intenses, de la poussière, des sources de chaleur et de la lumière directe du soleil. ◆ N'usez pas de force pour installer la carte mémoire. Veuillez respecter le marquage figurant sur l'appareil. Lors de la toute première utilisation de l'appareil, veuillez patienter jusqu'à ce que la température de la carte mémoire atteigne celle ambiante. La température et l'humidité ambiantes peuvent causer un court-circuit. Veuillez faire usage des systèmes de protection de la caméra en cas d'utilisation externe.

Lorsque la carte mémoire est pleine, l'appareil arrête automatiquement l'enregistrement. ◆ Appuyez délicatement sur le bord de la carte TF pour l’éjecter.

Opérations de base Allumer et éteindre la caméra

Réglez le bouton de mode sur « Test/On » pour allumer la caméra.

Réglez le bouton de mode sur « Off » pour arrêter la caméra.

Réglage système

Réglez le bouton de mode sur « Test » pour définir les paramètres système.

1. Appuyez sur le bouton de menu pour accéder au menu de réglage.
2. Appuyez sur le bouton Haut ou Bas pour parcourir tous les menus. Appuyez ensuite sur le bouton OK pour accéder à l'interface d'une option.
3. Appuyez sur le bouton Haut ou Bas pour parcourir toutes les options de menu. Appuyez sur le bouton OK pour confirmer l'option de votre choix.
4. Appuyez de nouveau sur Menu pour revenir au dernier menu ou quitter le menu de réglage.

Réglage du menu et des fonctions :

Mode

Permet de configurer le mode opérationnel. En mode Photo, la caméra prend uniquement des photos. En mode Vidéo, la caméra enregistre uniquement des vidéos. En mode Photo et vidéo, la caméra prend des photos, puis enregistre des vidéos. Options : [Photo]/[Video]/[Photo & Video].

Résolution photo

Permet de régler la résolution de l'image fixe.

Options : [24MP(6528x3672P)]/[20MP(6144x3456P)]/

[16MP(5376x3024P)]/[12MP(4608x2592P)]/[8MP(3840x2160P)]/

[5MP(3072x1728P)]/[3MP(2304x1296P)]/[1MP(1280x720P)].

Photos en rafale

Permet de définir le nombre de photos prises en continu. En mode Photo, la caméra prend des photos sans interruption. Options : [1 photo]/[2 photos en série]/[3 photos en série]/[10 photos en série].

Résolution vidéo

Pour définir la résolution vidéo. Si vous sélectionnez une résolution élevée, la taille de la vidéo sera importante et la carte mémoire stockera moins de fichiers.

Permet de définir la durée d'enregistrement d'un clip vidéo. La durée minimale est de 3 secondes, et la durée maximale de 10 minutes.

Options : de 3 secondes à 10 minutes.

Enregistrement audio

En cas d'activation de la fonction, la caméra enregistre la vidéo, ainsi que le signal audio.

Options : [On]/[Off].

Délai de capture

Permet de définir le délai de capture lorsque la caméra détecte un mouvement. Dans l'intervalle de temps défini, la caméra ne prend ni photo ni vidéo. Cette fonction permet d'éviter de stocker trop de photos pour un même événement, mais aussi d'économiser de l'espace mémoire.

Options : de 5 secondes à 60 minutes.

Sensibilité des capteurs de mouvements

Permet de définir la sensibilité des capteurs. Étant donné que l'incidence de l'environnement est faible en interne, sélectionnez « Low ». En environnement externe, sélectionnez « Middle » lorsque les conditions sont normales. En revanche, sélectionnez « High » lorsque l'incidence de l'environnement en externe est

élevée. La température peut également affecter la sensibilité des capteurs. L'option « Élevée » s'applique aux environnements doux, et « Faible » aux environnements froids.

Options : [Low]/[Middle]/[High].

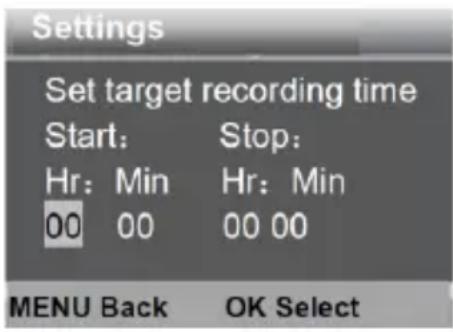

Heure d'enregistrement de la cible

Permet de définir l'heure d'enregistrement de la cible. Comme illustré ci-dessous, vous pouvez régler l'heure de début et de fin de l'enregistrement. La caméra sera fonctionnelle uniquement dans l'intervalle de temps défini. Le reste du temps, elle sera en veille.

Options : [On]/[Off].

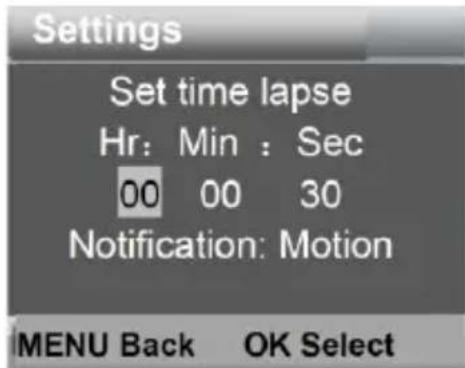

Temps écoulé

La caméra prend automatiquement des photos suivant l'intervalle de temps défini. Par exemple, pour un intervalle de 1 heure, la caméra prendra une photo toutes les 1 heure. Si vous souhaitez observer le fleurissement d'une plante, l'appareil prendra 24 photos en 24 heures afin de capturer le processus dans son intégralité.

[Off] : permet de désactiver la fonction temps écoulé.

Langue

Permet de définir la langue d'affichage à l'écran.

Options :

Si la fonction de capture sans fin est activée, l'appareil photo n'arrêtera pas d'enregistrer lorsque la carte mémoire est pleine, mais supprimera les vidéos ou les photos les plus anciennes pour continuer à enregistrer en continu.

Options : [On]/[Off].

Heure et date

Permet de définir la date et l'heure de la caméra.

Les formats de date disponibles sont : jj/mm/aaaa, aaaa/mm/jj et mm/jj/aaaa.

Les formats d'heure disponibles sont : 24 h et 12 h.

Appuyez sur le bouton Droit pour sélectionner l'élément à régler.

Appuyez sur le bouton Haut ou Bas pour définir une valeur.

Appuyez sur le bouton OK pour confirmer.

Options : [Set time & date]/[Time format]/[Date format].

Horodatage de photos

Permet de sélectionner si oui ou non les photos doivent être horodatées.

Options : [Time & date]/[Date]/[Off].

Protection par mot de passe

Permet de définir le mot de passe d'allumage de la caméra. Le mot de passe est constitué de quatre chiffres compris entre 0 et 9.

En cas d'oubli de votre mot de passe, vous devez réinitialiser l'appareil. Cette opération restaurera tous les paramètres par défaut d'usine.

Options : [On]/[Off].

Formatage de la carte mémoire

Le formatage de la carte mémoire efface de manière définitive toutes les données de l'appareil. Avant d'utiliser une nouvelle carte mémoire ou une carte déjà utilisée dans un autre appareil, vous devez la formater.

Options : [Oui]/[Non].

Numéro de série

Permet de définir le numéro de série de l'appareil. Il comporte quatre caractères, de 0 à 9 et de A à Z.

Options : [Activé]/[Désactivé].

Réinitialisation de l'appareil

Permet de restaurer les paramètres par défaut d'usine de l'appareil, y compris le mot de passe, le numéro de série, etc.

Options : [Oui]/[Non].

Version

Permet d'afficher les détails du micrologiciel installé sur l'appareil.

Prise de photos, enregistrement de vidéos et lecture

Réglez le bouton Mode sur « Test ». Dans ce mode, vous pouvez prendre des photos, enregistrer des vidéos et lire des fichiers, et ce manuellement.

◆ Prise de photos : appuyez sur le bouton Capture pour sélectionner le mode photo. Appuyez sur le bouton Prise pour prendre une photo. Enregistrement de vidéos : appuyez sur le bouton Vidéo pour sélectionner le mode vidéo. Appuyez sur le bouton Prise pour enregistrer un clip vidéo. Appuyez de nouveau sur le bouton Prise pour arrêter l'enregistrement. ♦ Lecture : appuyez sur le bouton Lecture pour accéder à l'interface de lecture. Appuyez sur le bouton Haut/Bas pour parcourir les photos ou les vidéos. Appuyez sur le bouton OK pour lire une vidéo. Appuyez de nouveau sur OK pour faire une pause de lecture. Appuyez sur le bouton Menu pour arrêter la lecture. Appuyez de nouveau sur le bouton Lecture pour quitter le mode lecture.

Menu Lecture

1) Suppression du fichier en cours : permet de supprimer la photo ou la vidéo en cours. Options : [Annuler]/[Supprimer]. 2) Supprimer tous les fichiers. Cette option permet de supprimer toutes les photos et vidéos contenues dans la mémoire. Options : [Annuler]/[Supprimer]. 3) Activation du diaporama : cette option permet de lire les photos sous forme de diaporama. Chaque photo s'affiche durant 3 secondes. Appuyez sur OK pour arrêter la lecture. 4) Système antiécrasement : permet de verrouiller les fichiers et de les protéger contre toute suppression accidentelle. Options : [Protéger le fichier en cours]/[Protéger tous les fichiers]/[Déverrouiller le fichier en cours]/[Déverrouiller tous les fichiers].

Mode de fonctionnement

Réglez le bouton Mode sur « On ». Une fois la caméra allumée, un compte à rebours de 15 secondes s'affiche à l'écran, puis les LED et l'écran s'éteignent. La caméra commence à fonctionner de manière autonome et entre en mode veille.

Si un animal sauvage traverse le rayon de détection des capteurs de mouvements, la caméra se met en marche et détecte la trace de mouvement de l'animal.

S'il continue de se déplacer dans la zone de détection des capteurs, la caméra prend des photos ou enregistre une vidéo automatiquement.

Lorsque l'animal sort de la zone de détection des capteurs, la caméra se désactive et retourne en mode veille.

Mode nuit

En mode nuit, les images sont uniquement en noir et blanc. Lors de l'enregistrement nocturne d'une longue vidéo, une tension faible des piles peut affecter significativement la stabilité de l'appareil. En conséquence, évitez d'enregistrer des vidéos nocturnes avec une alimentation faible.

Téléchargement de fichiers vers l'ordinateur

Vous pouvez télécharger les fichiers de la carte mémoire vers un ordinateur de deux manières.

Insérez la carte mémoire dans un lecteur de carte. Connectez l'appareil à un ordinateur à l'aide du câble USB fourni.

Utilisation d'un lecteur de carte mémoire

1. Retirez la carte mémoire de l'appareil et insérez-la dans un lecteur de carte mémoire. Connectez ensuite le lecteur de carte mémoire à un ordinateur.
2. Ouvrez « My Computer » ou « Windows Explorer » et doublez-cliquez sur l'icône « Removable Disk » représentant la carte mémoire.
3. Copiez des images ou des vidéos de la carte mémoire vers l'ordinateur.

Connexion de la caméra à l'ordinateur via le câble USB

1. Branchez la caméra sur un ordinateur via le câble USB. Allumez la caméra (TEST) ; le message « MSDC » s'affiche à l'écran.
2. Ouvrez « My Computer » ou « Windows Explorer ». Une icône « Removable Disk » s'affiche dans la liste des lecteurs. Double-cliquez sur l'icône « Removable Disk » pour afficher son contenu. Tous les fichiers sont stockés dans le dossier « DCIM ».
3. Copiez les photos ou les vidéos vers l'ordinateur.
