MANUAL DE USUARIO Black200 Mini BRAUN

Manual del usuario Cámara de exploración BLACK200 Mini

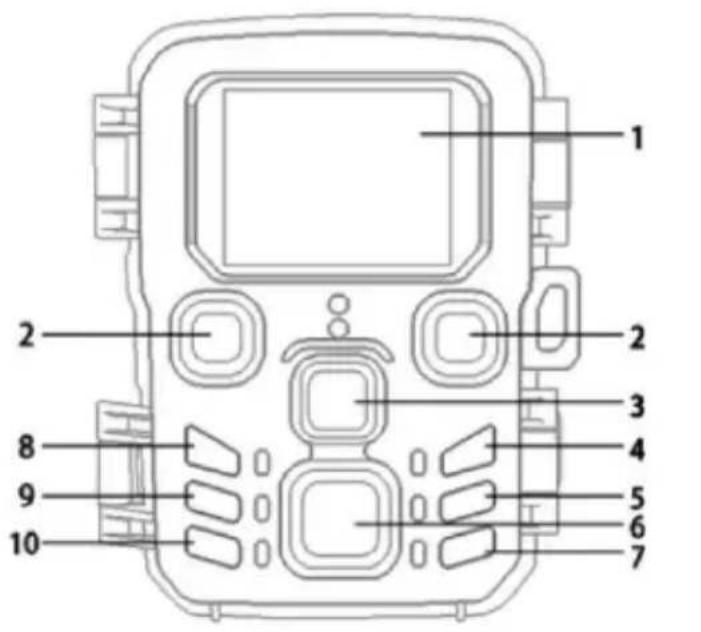

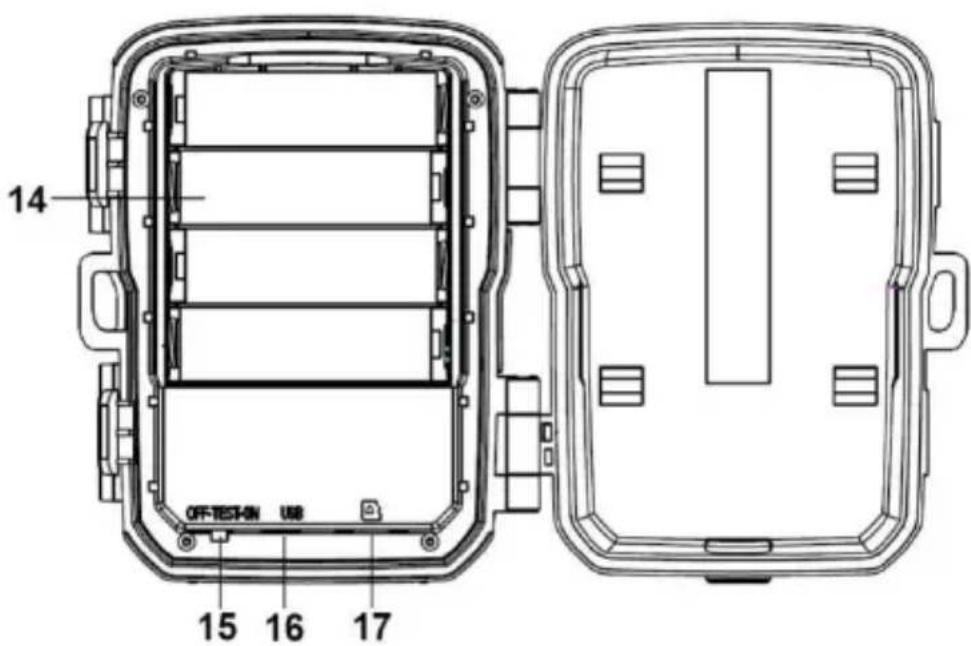

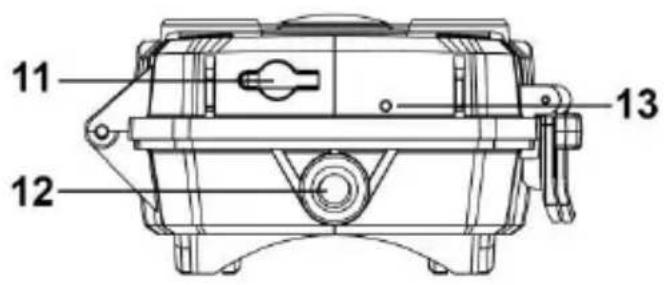

Partes de la cámara

1. Pantalla
2. Ledes infrarrojos
3. Lente
4. Botón Arriba/Vídeo
5. Botón Abajo/Captura
6. Sensor PIR
7. Botón Aceptar
8. Botón Menú
9. Botón Derecha/Disparo
10. Botón de reproducción
11. Puerto para adaptador CC
12. Ranura para el trípode
13. Micrófono
14. Compartimiento de la batería
15. Conector Mini USB

16. Ranura para tarjeta microSD

17. Botón Apagado-Prueba-Encendido

1 2 3 4 5 6 7 8 9 10

11 12 13

14 OFF-TEST-IN USB 15 16 17

Alimentación eléctrica

Coloque las pilas antes de utilizar la cámara.

◆ Desbloquee la cámara para encontrar el compartimiento. Coloque 4 pilas AA de 1,5 V. Asegúrese de que la polaridad sea la correcta.
◆ La cámara se puede alimentar opcionalmente con un adaptador de corriente (6 V, 1.5 A, no incluido).

Introducir una tarjeta de memoria

Prepare una tarjeta microSD e introdúzcala en la cámara para guardar los archivos. Antes de grabar, formatee primero la tarjeta de memoria.

◆ Admite tarjetas microSD de hasta 256 GB. Le recomendamos utilizar una de clase 10 o superior.
Para evitar un mal funcionamiento, la tarjeta de memoria debe estar alejada del agua, las vibraciones fuertes, el polvo, las fuentes de calor y la luz directa del sol.
◆ No introduzca la tarjeta de memoria forzándola. Consulte las indicaciones de la cámara.
Para el primer uso, espere a que la temperatura de la tarjeta de memoria alcance la temperatura ambiente. La temperatura ambiente y la humedad pueden provocar un cortocircuito. La cámara debe protegerse cuando la utilice al aire libre.
◆ Si la capacidad de la tarjeta de memoria está llena, la cámara dejará de grabar automáticamente.

◆ Pulse suavemente el borde de la tarjeta para expulsar la tarjeta TF.

Funcionamiento básico

Encender y apagar la cámara

Cambie el botón de modo a “Test/On” para encender la cámara. Cambie el botón de modo a “Off” para apagar la cámara.

Configuración sistema

Cambie el botón de modo a “Test” para ajustar los parámetros del sistema.

1. Pulse el botón Menú para abrir el menú de ajustes.
2. Pulse el botón Arriba/Abajo para desplazarse por todos los menús. A continuación, pulse el botón Aceptar para acceder a la pantalla de opciones.

3. Pulse el botón Arriba/Abajo para desplazarse por todas las opciones. Y pulse el botón Aceptar para confirmar las opciones.

4. Pulse de nuevo el botón Menu para volver al último menú o salir del menú de ajustes.

Configure el menú y las funciones como sigue:

Modo

Establece el modo de funcionamiento. En el modo foto, la cámara solo toma fotos. En el modo vídeo, la cámara solo graba vídeo. En el modo foto y vídeo, la cámara primero tomará una foto y después grabará un vídeo.

Opciones:[Photo]/[Video]/[Photo & Video].

Resolución de foto

Establece la resolución de la imagen fija.

Opciones: [24MP(6528x3672P)]/[20MP(6144x3456P)]/

[16MP(5376x3024P)]/[12MP(4608x2592P)]/[8MP(3840x2160P)]/

[5MP(3072x1728P)]/[3MP(2304x1296P)]/[1MP(1280x720P)].

Serie foto

Establece el número de fotos del disparo continuo. En el modo foto, la cámara tomará fotos continuamente.

Opciones: [1 photo]/[2 photos in series]/[3 photos in series]/[10 photos in series].

Resolución de vídeo

Establece la resolución de vídeo. Cuanto mayor es la resolución del vídeo, mayor es su tamaño. En este caso, la tarjeta de memoria podrá guardar menos archivos.

Establece la duración de grabación de un videoclip. La duración mínima es de 3 segundos y la máxima es de 10 minutos.

Opciones: 3 segundos a 10 minutos.

Grabación de audio

Active esta función y la cámara grabará audio al grabar el vídeo.

Opciones: [On]/[Off].

Retardo de disparo

Establece el tiempo de retardo en el disparo cuando la cámara detecta movimiento. Durante el tiempo seleccionado, la cámara no grabará imagen ni vídeo. Esta función sirve para evitar almacenar demasiado vídeo de un mismo evento y ahorrar capacidad.

Opciones: 5 segundos a 60 minutos.

Sensibilidad de los sensores de movimiento

Establece la sensibilidad del sensor. La influencia ambiental es menor en interiores, por lo que puede seleccionar “Low”. En exteriores, seleccione “Middle” en condiciones normales.

Seleccione “High” si la influencia ambiental en exteriores es

grande. La temperatura también puede influir en la sensibilidad del sensor. “Alta” se aplica a ambientes suaves. “Baja” se aplica a ambientes fríos.

Opciones: [Low]/[Middle]/[High].

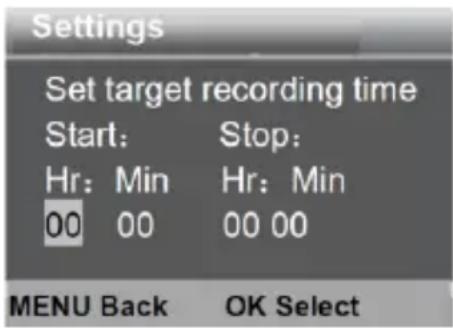

Tiempo de grabación del objetivo

Establece el tiempo de grabación del objetivo. Como se muestra en la siguiente imagen, puede establecer la hora de inicio y la hora final. La cámara solo funcionará durante el intervalo de tiempo establecido. Durante el resto de tiempo, la cámara se mantendrá en estado de espera.

Opciones: [On]/[Off].

Settings Set target recording time Start: Stop: Hr: Min Hr: Min 00 00 00 00 MENU Back OK Select

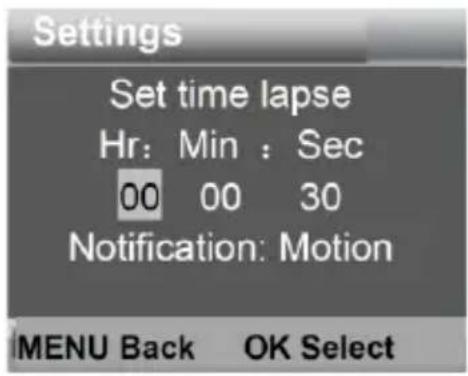

Time Lapse

La cámara tomará fotos automáticamente según el intervalo de tiempo establecido. Por ejemplo, si el intervalo de tiempo está

establecido en 1 hora, la cámara tomará una foto cada hora. Para observar la floración de una planta, la cámara tomará 24 fotos en 24 horas para grabar todo el proceso de floración.

Settings Set time lapse Hr: Min : Sec 00 00 30 Notification: Motion IMENU Back OK Select

[Off]: desactiva la función de Time Lapse.

Idioma

Establece el idioma que se muestra en pantalla.

Opciones:

Si la función de captura sin fin está activada, la cámara no dejará de grabar cuando la tarjeta de memoria esté llena, pero eliminará los videos o fotos más antiguos para seguir grabando continuamente.

Opciones: [On]/[Off].

Fecha y hora

Establece la fecha y hora de la cámara.

Formato de fecha: dd/mm/aaaa, aaaa/mm/dd, mm/dd/aaaa.

Formato de hora: 24 h, 12 h.

Pulse el botón Derecha para seleccionar el elemento. Pulse el botón Arriba/Abajo para ajustar el valor. Y pulse el botón Aceptar para confirmar.

Opciones: [Set time & date]/[Time format]/[Date format].

Sello de foto

Coloca o no la fecha y hora en las fotos.

Opciones: [Time & date]/[Date]/[Off].

Protección con contraseña

Establece la contraseña de encendido de la cámara. La contraseña consta de cuatro dígitos, del 0 al 9.

Si olvida la contraseña, restablezca la cámara. Todos los parámetros se restablecerán a la configuración de fábrica.

Opciones: [On]/[Off].

Formateo de tarjeta de memoria

Formatear la tarjeta de memoria eliminará todos los datos de forma permanente. Antes de utilizar una nueva tarjeta de memoria o una tarjeta que haya sido usada previamente en otro dispositivo, formatee la tarjeta de memoria.

Opciones: [Yes]/[No].

N.º de serie

Establece el número de serie exclusivo de la cámara. El número consta de cuatro dígitos, de 0 a 9 y de la A a la Z.

Opciones: [On]/[Off].

Restablecimiento de la configuración

Restaure la cámara a la configuración de fábrica, incluyendo la contraseña, número de serie, etc.

Opciones: [Yes]/[No].

Versión

Busca información sobre el firmware de la cámara.

Tomar fotos, grabar vídeo, reproducir

Cambie el botón de modo a “Prueba”. En este modo, puede tomar fotos, grabar vídeo y reproducir archivos de forma manual.

◆ Tomar fotos: pulse el botón Capturar para cambiar al modo de foto. Pulse el botón Disparo para tomar una foto.
◆ Grabar vídeo: pulse el botón Vídeo para cambiar al modo de vídeo. Pulse el botón Disparo para empezar a grabar un videoclip. Pulse el botón Disparo de nuevo para detener la grabación.
◆ Reproducir: pulse el botón Reproducir para acceder a la pantalla de reproducción. Pulse el botón Arriba/Abajo para navegar por las fotos o vídeos. Para reproducir un vídeo, pulse el botón Aceptar. Pulse el botón Aceptar de nuevo para pausar. Pulse el botón Menú para detener la reproducción.

Pulse el botón Reproducir de nuevo para salir del modo de reproducción.

Menú de reproducción:

1) Eliminar archivo actual: Eliminar foto o vídeo actual. Opciones: [Cancel]/[Delete].
2) Eliminar todos los archivos: Eliminar todos los archivos de foto y vídeo de la tarjeta de memoria. Opciones: [Cancel]/[Delete].
3) Activar pase de fotografías: reproduce las fotos como diapositivas. Cada fotografía se mostrará durante 3 segundos. Pulse el botón OK para detener la reproducción.
4) Protección de sobreescritura: bloquea el archivo. Evita la eliminación accidental. Opciones:[Write-protect current file]/[Write-protect all files]/[Unlock current file]/[Unlock all files].

Modo de funcionamiento

Cambie el botón de modo a “On”. Tras encender la cámara, la pantalla mostrará una cuenta atrás de 15 segundos. A

continuación, los ledes y la pantalla se apagarán. La cámara empieza a funcionar de forma independiente y entra en modo de espera.

Si los animales salvajes entran en el rango de detección de los sensores de movimiento, la cámara se activará y detectará el rastro de movimiento.

Si los animales salvajes siguen moviéndose hacia la zona de detección del sensor, la cámara tomará fotos o grabará vídeo automáticamente.

Cuando los animales salvajes abandonen la zona de detección de los sensores, la cámara se desactivará y regresará al modo de espera.

Modo nocturno

En el modo nocturno, las imágenes solo se pueden mostrar en blanco y negro.

Al grabar vídeo durante un periodo largo por la noche, el bajo voltaje puede influir enormemente en la estabilidad del dispositivo. No grabe vídeo con bajo voltaje durante la noche.

Descarga de archivos en el ordenador

Hay dos maneras de descargar archivos desde la tarjeta de memoria a un PC:

• Introduzca la tarjeta de memoria en un lector de tarjetas.
• Conecte la cámara a un ordenador con el cable USB suministrado.

Usar el lector de tarjetas

1. Retire la tarjeta de memoria de la cámara e introdúzcala en un lector de tarjetas. A continuación, conecte el lector de tarjetas a un ordenador.
2. Abra [My Computer] o el [Windows Explorer] y haga doble-clic sobre el icono del disco extraíble que representa a la tarjeta de memoria.
3. Copie los archivos de imagen o vídeo de la tarjeta de memoria a su ordenador.

Conectar la cámara al PC con el cable USB

1. Conecte la cámara al ordenador mediante el cable USB. Encienda la cámara (PRUEBA), la pantalla mostrará "MSDC".

2. Abra [My Computer] o el [Windows Explorer]. Le aparecerá un icono de "Removable Disk" en la lista de unidades. Haga doble-clic sobre el icono del "Removable Disk" para ver su contenido. Todos los archivos se almacenan en la carpeta con el nombre "DCIM".

3. Copie las fotos o archivos a su ordenador.
