Produkttyp	Überwachungskamera (Jagdkamera/Scouting-Kamera)
Marke	Braun
Modell	Black200 Mini
Stromversorgung	4 AA-Batterien 1,5 V oder Netzteil 6 V/1,5 A (nicht im Lieferumfang enthalten)
Sensorart	PIR-Bewegungssensor mit einstellbarer Empfindlichkeit (Niedrig/Mittel/Hoch)
Maximale Fotoauflösung	24 MP (6528×3672 Pixel)
Videoauflösung	Hochauflösend (1080p geschätzt)
Serienbildmodus	1, 2, 3 oder 10 Fotos in Serie
Aufnahmeverzögerung	Von 5 Sekunden bis 60 Minuten nach Auslösung
Zeitrafferfunktion	Ja (einstellbares Intervall)
Audioaufnahme	Ja (aktivierbar/deaktivierbar)
Nachtsicht	Ja (Infrarot-LEDs, Schwarz-Weiß-Bilder)
Speicher	Micro-SD-Karte bis 256 GB (Klasse 10 empfohlen)
Bildschirm	Integrierter Bildschirm zur Anzeige und Einstellung
Konnektivität	Mini-USB-Anschluss für Dateiübertragung
Abmessungen (ca.)	150 × 100 × 70 mm
Gewicht (ca.)	300 g (ohne Batterien)
Passwortschutz	Ja (4-stelliger Code)
Zeitstempel	Ja (Datum, Uhrzeit oder beides)
Überschreibschutzsystem	Dateischreibschutz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Vor Wasser, Staub und Stößen schützen.
Sicherheit	Passwort schützt den Zugriff auf die Kamera. Zurücksetzen durch Formatierung möglich.

Häufig gestellte Fragen - Black200 Mini BRAUN

Wie lege ich die Batterien in die Kamera ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie vier AA-Batterien mit 1,5 V ein und beachten Sie die angegebene Polarität (+/-). Schließen Sie das Fach.

Wie formatiere ich die SD-Karte?

Stellen Sie den Modusschalter auf 'Test'. Drücken Sie Menü, navigieren Sie mit den Tasten Auf/Ab zu 'Speicherkarte formatieren' und wählen Sie 'Ja' zur Bestätigung. Achtung: Alle Daten werden gelöscht.

Wie setze ich das Passwort zurück, wenn ich es vergessen habe?

Sie müssen das Gerät auf Werkseinstellungen zurücksetzen. Gehen Sie dazu im Menü zu 'Geräte-Reset' und bestätigen Sie. Alle Einstellungen, einschließlich des Passworts, werden gelöscht.

Wie aktiviere ich den Nachtmodus?

Der Nachtmodus wird automatisch bei schwachem Licht aktiviert. Die Infrarot-LEDs leuchten auf und die Bilder sind schwarz-weiß. Stellen Sie sicher, dass die Batterien ausreichend geladen sind, um eine gute Stabilität zu gewährleisten.

Wie konfiguriere ich die Zeitrafferfunktion?

Gehen Sie im Menü zu 'Zeitraffer'. Aktivieren Sie die Funktion und wählen Sie das Zeitintervall (z. B. 1 Stunde). Die Kamera nimmt automatisch ein Foto in jedem Intervall auf.

Was ist die maximale unterstützte SD-Kartenkapazität?

Die Kamera unterstützt Micro-SD-Karten mit einer maximalen Kapazität von 256 GB. Es wird empfohlen, eine Karte der Klasse 10 oder höher für optimale Leistung zu verwenden.

Wie übertrage ich Dateien auf einen Computer?

Sie können die SD-Karte entnehmen und in einen Kartenleser einlegen oder die Kamera über das mitgelieferte USB-Kabel mit dem Computer verbinden. Schalten Sie die Kamera in den Testmodus: Der Computer erkennt sie als Wechseldatenträger.

Wie stelle ich die Empfindlichkeit des Bewegungssensors ein?

Wählen Sie im Menü 'Bewegungssensor-Empfindlichkeit'. Wählen Sie je nach Umgebung (Innen/Außen, Temperatur) zwischen 'Niedrig', 'Mittel' oder 'Hoch'. Bestätigen Sie mit OK.

Was tun, wenn die Kamera nicht angeht?

Überprüfen Sie, ob die Batterien korrekt eingelegt und nicht entladen sind. Versuchen Sie es mit einem Netzteil 6 V/1,5 A. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück oder wenden Sie sich an den Kundendienst.

Wie schütze ich Dateien vor versehentlichem Löschen?

Drücken Sie im Wiedergabemodus Menü und wählen Sie 'Überschreibschutzsystem'. Sie können die aktuelle Datei oder alle Dateien sperren. Zum Entsperren wählen Sie die entsprechende Option.

BEDIENUNGSANLEITUNG Black200 Mini BRAUN

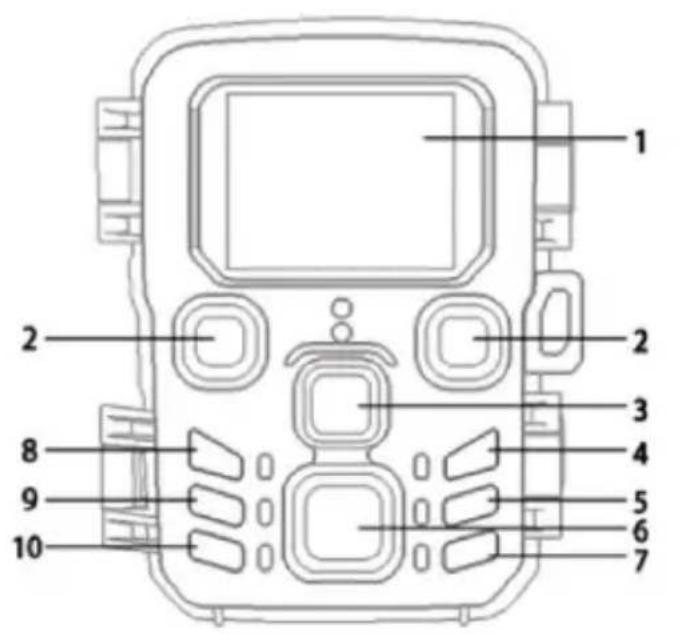

Bedienelemente und Funktionen

1. Display
2. Infrarot-LEDs
3. Objektiv
4. aufwärts/Videoaufnahme
5. abwärts/Fotoaufnahme
6. PIR-Sensor
7. OK Taste
8. Menütaste
9. Navigation rechts/Auslöser
10. Wiedergabetaste

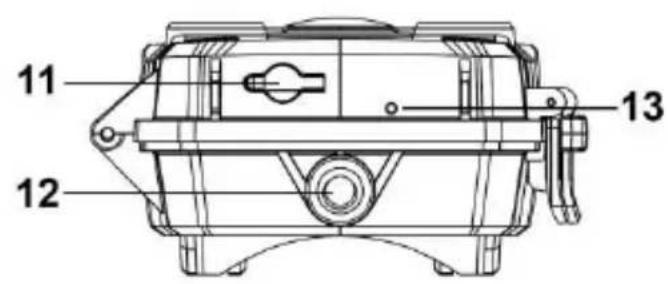

11. DC-Eingang
12. Stativbefestigung
13. Mikrofon
14. Batteriefach
15. Modus AUS-TEST-EIN
16. Mini-USB-Port
17. MicroSD-Kartensteckplatz

Stromversorgung

Setzen Sie die Batterien ein, bevor Sie die Kamera verwenden.

◆ Öffnen Sie das Batteriefach. Setzen Sie vier 1,5-V-AA-Batterien ein. Achten Sie auf die korrekte Polarität. ◆ Die Kamera kann optional über ein Netzteil mit Strom versorgt werden (6 V/1.5 A; nicht im Lieferumfang enthalten).

Speicherkarte einsetzen

Bereiten Sie eine microSD-Karte vor und setzen Sie sie zum Speichern von Dateien in die Kamera ein. Bevor Sie aufnehmen, formatieren Sie zunächst die Speicherkarte.

Es werden microSD-Karten mit bis zu 256 GB unterstützt. Wir empfehlen die Verwendung der Klasse 10 oder höher. Um Fehlfunktionen zu vermeiden, sollte sich die Speicherkarte weit von Wasser, starken Vibrationen, Staub, Wärmequellen und direkter Sonneneinstrahlung entfernt befinden. ◆ Setzen Sie die Speicherkarte nicht gewaltsam ein. Beachten Sie die Kennzeichnung auf der Kamera. Warten Sie bei der ersten Verwendung, bis die Temperatur der Speicherkarte die Umgebungstemperatur erreicht hat. Umgebungstemperatur und -feuchtigkeit können zu Fehlfunktionen führen. Schützen Sie die Kamera bei Verwendung im Freien. - Wenn die Speicherkarte voll ist, beendet die Kamera die Aufnahme automatisch.

◆ Drücken Sie den Rand der Karte vorsichtig an, um die microSD-Karte herauszuziehen.

BEDIENUNGSHINWEISE

Kamera ein- und ausschalten

Stellen Sie den Modus-Umschalter auf „Test/On“, um die Kamera einzuschalten.

Stellen Sie den Modus-Umschalter auf „Off“, um die Kamera auszuschalten.

Systemeinstellungen

Stellen Sie den Modus-Umschalter auf „Test“, um die Systemparameter einzustellen.

1. Drücken Sie die Menütaste, um das Einstellungsmenü zu öffnen.
2. Drücken Sie die Navigationstaste aufwärts/abwärts, um die Menüs zu durchsuchen. Dann drücken Sie OK, um das gewünschte Menü aufzurufen.
3. Drücken Sie die Navigationstaste aufwärts/abwärts, um die Menüpunkte zu durchsuchen. Dann drücken Sie zur Bestätigung OK.
4. Drücken Sie erneut Menu, um in das vorherige Menü zurückzukehren oder um das Einstellungsmenü zu verlassen.

Das Einstellungsmenü und die Funktionen sind nachstehend beschrieben:

Modus

Hier stellen Sie den Betriebsmodus ein. Im Fotomodus nimmt die Kamera nur Bilder auf. Im Videomodus nimmt die Kamera nur Videos auf. Im Foto- und Videomodus nimmt die Kamera zuerst ein Foto auf und beginnt dann mit der Videoaufnahme.

Optionen:[Photo]/[Video]/[Photo & Video].

Fotoauflösung

Hier stellen Sie die Bildauflösung ein.

Optionen: [24MP(6528x3672P)]/[20MP(6144x3456P)]/[16MP(5376x3024P)]/[12MP(4608x2592P)]/[8MP(3840x2160P)]/[5MP(3072x1728P)]/[3MP(2304x1296P)]/[1MP(1280x720P)].

Serienaufnahme

Hier stellen Sie die Anzahl der Fotos für die Serienaufnahme ein. Im Fotomodus nimmt die Kamera kontinuierlich Fotos auf.

Optionen: [1 Foto]/[2 Fotos in Serie]/[3 Fotos in Serie]/[10 Fotos in Serie].

Videoauflösung

Hier stellen Sie die Videoauflösung ein. Je höher die Auflösung, desto weniger Aufnahmezeit kann gespeichert werden.

Hier legen Sie die Dauer der Aufnahme eines Videoclips fest. Die kürzeste Zeit beträgt 3 Sekunden und die längste Zeit 10 Minuten.

Optionen: 3 Sekunden - 10 Minuten.

Tonaufnahme

Aktivieren Sie diese Funktion, um während der Videoaufnahme den Ton aufzunehmen.

Optionen: [Ein]/[Aus].

Aufnahmeabstand

Hier stellen Sie die Verzögerung der Aufnahme ein, wenn die Kamera Bewegung erkennt. Während des eingestellten Zeitraums zeichnet die Kamera keine Bilder oder Videos auf.

Diese Funktion vermeidet, zu viel vom gleichen Ereignis zu speichern und Kapazität einzusparen.

Optionen: 5 Sekunden - 60 Minuten.

Empfindlichkeit des Bewegungssensors

Hier stellen Sie die Empfindlichkeit des Sensors ein. In Innenräumen sind die Umwelteinwirkungen gering, wählen Sie „Gering“. Im Freien wählen Sie unter normalen Bedingungen „Mittel“. Wählen Sie „Hoch“, falls die Umwelteinwirkungen im Freien groß sind. Die Temperatur kann die Empfindlichkeit des Sensors ebenfalls beeinflussen. „Hoch“ gilt für milde Temperaturen. „Gering“ gilt für tiefe Temperaturen.

Optionen: [Gering]/[Mittel]/[Hoch].

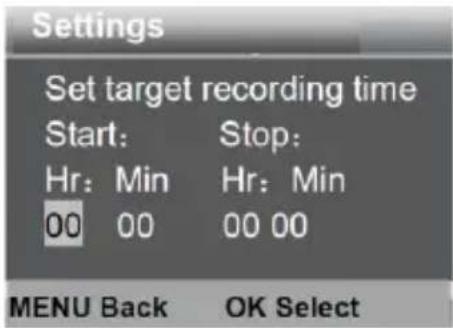

Zielaufnahmezeit

Hier stellen Sie die Soll-Aufnahmezeit ein. Wie im Bild unten zu sehen, können Sie die Start- und Endzeit der Aufnahme einstellen. Die Kamera arbeitet nur in dem angegebenen Zeitfenster. Während der anderen Zeit verbleibt die Kamera im Standby-Modus.

Optionen: [Ein]/[Aus].

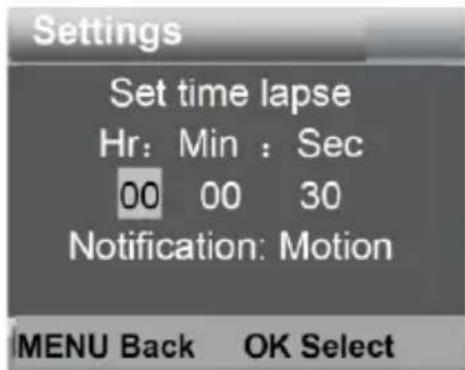

Zeitrafferaufnahme

Die Kamera nimmt automatisch Bilder im eingestellten Zeitintervall auf. Wenn die Intervallzeit beispielsweise auf 1 Stunde eingestellt ist, nimmt die Kamera jede Stunde ein Foto auf. Um beispielsweise eine Pflanzenblüte zu beobachten, nimmt die Kamera 24 Fotos in 24 Stunden auf, um den gesamten Prozess der Blüte aufzuzeichnen.

[Aus]: Hier schalten Sie die Zeitrafferfunktion aus.

Sprache

Hier stellen Sie die Bildschirmsprache ein.

Optionen:

Wenn diese Funktion aktiviert ist, stoppt die Kamera die Aufnahme nicht, wenn die Speicherkarte voll ist, sondern löscht die ältesten Videos oder Fotos, um die Aufnahme kontinuierlich fortzusetzen

Optionen: [Ein]/[Aus].

Zeit & Datum

Hier stellen Sie das Datum und die Uhrzeit der Kamera ein.

Datumformat: TT/MM/JJJJ, JJJJ/MM/TT, MM/TT/JJJJ.

Zeitformat: 24 Stunden, 12 Stunden.

Drücken Sie die Navigationstaste rechts zur Auswahl des Menüpunkts. Drücken Sie die Navigationstaste aufwärts/abwärts, um den Wert einzustellen. Dann drücken Sie zur Bestätigung OK. Optionen: [Zeit & Datum einstellen]/[Zeitformat]/[Datumsformat].

Fotostempel

Hier stempeln Sie Datum und Uhrzeit auf Fotos.

Optionen: [Zeit & Datum]/[Datum]/[Aus].

Passwortschutz

Hier legen Sie das Einschaltpasswort der Kamera fest. Das Passwort besteht aus vier Ziffern zwischen 0 und 9.

Wenn Sie das Passwort vergessen haben, müssen Sie die Kamera zurücksetzen. Damit werden alle Parameter zu den Werkseinstellungen zurückgesetzt.

Optionen: [Ein]/[Aus].

Speicherkarte formatieren

Durch das Formatieren der Speicherkarte werden alle Daten dauerhaft gelöscht. Bevor Sie eine neue oder eine zuvor in einem anderen Gerät benutzte Speicherkarte verwenden, formatieren Sie bitte die Speicherkarte.

Optionen: [Ja]/[Nein].

Seriennummer

Hier stellen Sie die eindeutige Seriennummer für die Kamera ein. Die Seriennummer ist vierstellig und jede Stelle kann die Ziffern 0 bis 9 und die Buchstaben A bis Z enthalten.

Optionen: [Ein]/[Aus].

Einstellungen zurücksetzen

Hier setzen Sie die Kamera auf die werkseitigen

Standardeinstellungen für Passwort, Seriennummer usw. zurück.

Optionen: [Ja]/[Nein].

Version

Hier sehen Sie die Firmware-Informationen der Kamera.

Fotos aufnehmen, Videos aufnehmen, Wiedergabe

Stellen Sie den Modus-Umschalter auf „Test“. In diesem Modus können Sie manuell Fotos aufnehmen, Videos aufnehmen und Dateien wiedergeben.

◆ Fotos aufnehmen: Drücken Sie die Fototaste, um in den Fotomodus umzuschalten. Drücken Sie den Auslöser, um ein Foto aufzunehmen. Videos aufnehmen: Drücken Sie die Videotaste, um in den Videomodus umzuschalten. Drücken Sie den Auslöser, um die Videoaufnahme zu starten. Drücken Sie erneut den Auslöser, um die Videoaufnahme zu beenden. Wiedergabe: Drücken Sie die Wiedergabetaste, um das Wiedergabemenü aufzurufen. Drücken Sie die Navigationstaste aufwärts/abwärts, um die Fotos oder Videos zu durchsuchen. Zur Wiedergabe eines Videos drücken Sie OK. Drücken Sie erneut OK, um die Wiedergabe zu unterbrechen. Drücken Sie die Menütaste, um die Wiedergabe zu beenden. Drücken Sie erneut die Wiedergabetaste, um den Wiedergabemodus zu verlassen.

Wiedergabemenü:

1) Aktuelle Datei löschen: Löscht das aktuelle Foto oder Video. Optionen: [Abbrechen]/[Löschen]. 2) Alle Dateien löschen: Löscht alle Foto- und Videodateien auf der Speicherkarte. Optionen: [Abbrechen]/[Löschen]. 3) Diashow aktivieren: Gibt die Fotos als Diashow wieder. Jedes Foto wird 3 Sekunden lang angezeigt. Drücken Sie OK, um die Wiedergabe zu beenden. 4) Überschreibschutz: Sperrt die Datei. Vermeidet das versehentliche Löschen von Dateien. Optionen:[Auswahl schreibschützen]/[Alle schreibschützen]/[Auswahl entsperren]/[Alle entsperren].

Betriebsmodus

Stellen Sie den Modus-Umschalter auf „On“. Nach dem Einschalten der Kamera zeigt der Bildschirm einen 15 Sekunden dauernden Countdown an. Dann erlöschen die LEDs und der Bildschirm. Die Kamera beginnt unabhängig zu arbeiten und wechselt in den Standby-Modus.

Wenn Wildtiere in den Erfassungsbereich des

Bewegungssensors gelangen, wird die Kamera aktiviert und erkennt die Bewegung.

Wenn sich Wildtiere weiterhin im Erfassungsbereich des Sensors bewegen, nimmt die Kamera automatisch Fotos oder Videos auf.

Wenn Wildtiere den Erfassungsbereich des Sensors verlassen, wird die Kamera deaktiviert und kehrt in den Standby-Modus zurück.

Nachtmodus

Im Nachtmodus können die Bilder nur schwarz-weiß dargestellt werden.

Bei einer langen Videoaufnahme am Abend kann eine niedrige Batteriekapazität einen großen Einfluss auf die Stabilität des Geräts haben. Nehmen Sie abends keine Videos mit niedriger Batteriekapazität auf.

Dateien auf Computer herunterladen

Es gibt zwei Möglichkeiten, Dateien von der Speicherkarte auf einen Computer herunterzuladen:

❖ Durch Einsetzen der Speicherkarte im Kartenleser ✿ Durch Anschluss der Kamera über das mitgelieferte USB-Kabel am Computer.

Kartenleser

1. Entfernen Sie die Speicherkarte aus der Kamera und setzen Sie diese im Kartenleser ein. Schließen Sie dann den Kartenleser an einem Computer an.
2. Öffnen Sie „My Computer“ oder „Windows Explorer“ und doppelklicken Sie auf das Symbol des Wechseldatenträgers, der für die Speicherkarte steht.
3. Kopieren Sie Bild- oder Videodateien von der Speicherkarte auf Ihren Computer.

Kamera über USB-Kabel am PC anschließen

1. Schließen Sie die Kamera über ein USB-Kabel am Computer an. Schalten Sie die Kamera im Betriebsmodus TEST ein, damit wird „MSDC“ angezeigt.
2. Öffnen Sie „My Computer“ oder „Windows Explorer“. Das Symbol für ein „Wechseldatenträger“ wird angezeigt. Doppelklicken Sie auf das Symbol „Wechseldatenträger“, um die Inhalte anzuzeigen. Alle Dateien sind im Ordner „DCIM“ gespeichert.
3. Kopieren Sie die Foto- oder Videodateien auf Ihren Computer.

BRAUN Photo Technik GmbH

Merkurstr. 8

72184 Eutingen

Germany

www.braun-phototechnik.de

[e-mail]

Benutzerhandbuch

ScoutingCam

BLACK200 Mini

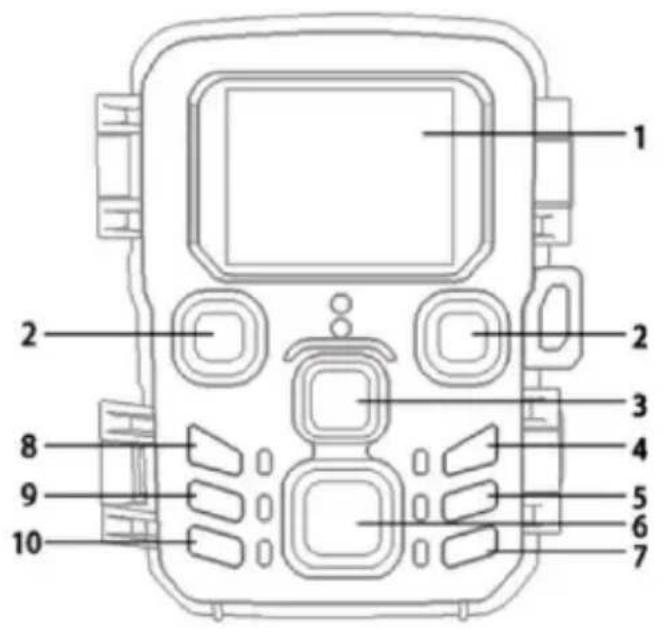

Teile der Kamera
