BEDIENUNGSANLEITUNG Black200A Mini BRAUN

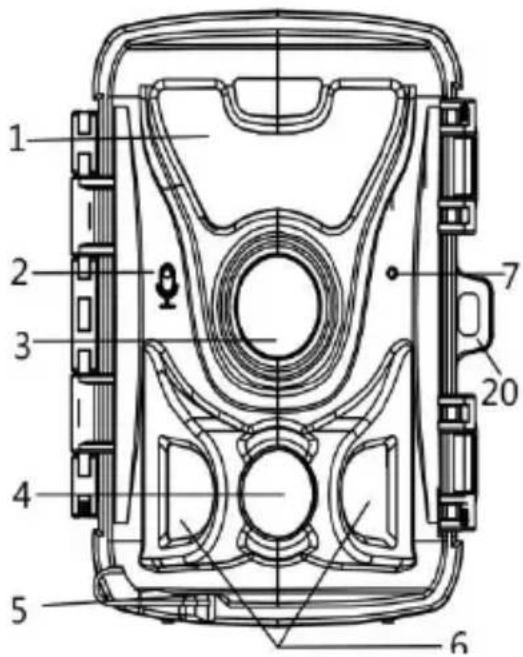

Bedienungsanleitung ScoutingCam BLACK200A Mini2 Bedienelemente und Funktionen

5. DC-Netzteilanschluss

8. Micro SD-Kartensteckplatz

11. EIN-TEST-AUS-Schalter

abwärts/Aufzeichnungstaste

13. Öffnung für Paarung von Alarm (optional)

15. OK/Aufnahme-Taste

16. Pfeiltaste rechts

17. Hoch-/Video-Taste

20. Verriegelungsöffnung4

Stromversorgung Bevor Sie das Gerät verwenden, können Sie je nach Bedarf zwischen Batterie- oder Gleichstromversorgung wählen. Wenn Sie sich für Batteriebetrieb entscheiden, legen Sie bitte zuerst die Batterien ein. Dieses Gerät unterstützt 1,5 V AA-Batterien und 3,7 V 18650 Lithium-Batterien. Wenn Sie sich für die Verwendung von 1,5 V AA-Batterien entscheiden, öffnen Sie bitte das Gerät, suchen Sie das Batteriefach und legen Sie vier 1,5 V AA-Batterien ein. Achten Sie beim Einlegen der Batterien auf die richtige Polarität. Wenn Sie sich für die Verwendung von 3,7 V 18650 Lithium- Batterien entscheiden, öffnen Sie bitte das Gerät, suchen Sie das entsprechende Batteriefach und legen Sie eine oder zwei 3,7 V 18650 Lithium-Batterien ein. Achten Sie beim Einsetzen der Batterien auf die richtige Polarität. Die 3,7 V 18650 Lithium-Batterie kann in der Kamera mit einem USB-Ladegerät DC 5 V 1,5 A (nicht im Lieferumfang enthalten) aufgeladen werden. Die Anzeigeleuchte des Gehäuses leuchtet beim Aufladen rot auf und erlischt, wenn das Gerät vollständig geladen ist.5 Wenn Sie das Netzteil DC 6 V 1,5 A (nicht im Lieferumfang enthalten) zum Aufladen verwenden, suchen Sie bitte den DC- Netzteilanschluss an der Unterseite des Geräts und öffnen Sie die Gummiabdeckung. Schließen Sie ein Ende des Netzteils an das Gerät und das andere Ende an die Stromquelle an.6 Speicherkarte einsetzen Halten Sie eine micro SD-Karte bereit und setzen Sie diese in die Kamera ein, um Dateien zu speichern. Die Speicherkarte sollte vor der Aufnahme zuerst formatiert werden.

Unterstützt micro SD-Karten bis zu 512 GB. Es wird empfohlen, eine Karte der Geschwindigkeitsklasse 6 oder höher zu verwenden. Um Fehlfunktionen zu vermeiden, sollte sich die Speicherkarte weit von Wasser, starken Vibrationen, Staub, Wärmequellen und direkter Sonneneinstrahlung entfernt befinden.

Setzen Sie die Speicherkarte nicht gewaltsam ein. Beachten Sie die Kennzeichnung auf der Kamera.

Warten Sie bei der ersten Verwendung, bis die Temperatur der Speicherkarte die Umgebungstemperatur erreicht hat. Umgebungstemperatur und -feuchtigkeit können zu Fehlfunktionen führen. Schützen Sie die Kamera bei Verwendung im Freien.

Bei deaktivierter Endlosaufnahmefunktion stoppt die Kamera die Aufnahme automatisch, wenn die Speicherkarte voll ist.7

Drücken Sie den Rand der Karte vorsichtig an, um die micro SD-Karte herauszuziehen. BEDIENUNGSHINWEISE Kamera ein- und ausschalten Stellen Sie den Modusschalter auf „Test/On“, um die Kamera einzuschalten. Nach dem Einschalten der Kamera wird das Auswahlmenü zur Auswahl des Batterietyps angezeigt: „1.5V Alkaline Batterie/3.7V Lithium Batterie“. Drücken Sie die Pfeiltasten Aufwärts und Abwärts, um den entsprechenden Batterietyp auszuwählen, und drücken Sie die OK-Taste zur Bestätigung. Stellen Sie den Modusschalter auf „Off“, um die Kamera auszuschalten.8 Systemeinstellungen Stellen Sie den Modusschalter auf „Test“, um die Systemparameter einzustellen.

1. Drücken Sie die Menütaste, um das Einrichtungsmenü zu öffnen.

2. Drücken Sie die Pfeiltasten Aufwärts und Abwärts, um durch alle

Menüs zu navigieren. Drücken Sie dann die OK-Taste, um die Optionsauswahl zu öffnen.

3. Drücken Sie die Pfeiltasten Aufwärts und Abwärts, um durch alle

Optionen zu navigieren. Drücken Sie die OK-Taste, um die Optionen zu bestätigen.

4. Drücken Sie die Menütaste erneut, um zum letzten Menü

zurückzukehren oder das Einrichtungsmenü zu verlassen.9 Modus Hier stellen Sie den Betriebsmodus ein. Im Fotomodus nimmt die Kamera nur Bilder auf. Im Videomodus nimmt die Kamera nur Videos auf. Im Foto- und Videomodus nimmt die Kamera zuerst ein Foto auf und beginnt dann mit der Videoaufnahme. Optionen: [Photo]/[Video]/[Photo & Video]. Fotoauflösung Hier stellen Sie die Bildauflösung ein. Optionen: [20MP(6144x3456P)]/[16MP(5376x3024P)]/[12MP(4608x2592P)]/ [8MP(3840x2160P)]/[5MP (3072x1728P)]/[3MP(2304x1296P)]/[1MP(1280x720P)]. Serienaufnahme Hier stellen Sie die Anzahl der Fotos für die Serienaufnahme ein. Im Fotomodus nimmt die Kamera kontinuierlich Fotos auf. Optionen: [1 Foto]/[2 Fotos in Serie]/[3 Fotos in Serie]/[10 Fotos in Serie].10 Videoauflösung Hier stellen Sie die Videoauflösung ein. Je höher die Auflösung, desto kürzer ist die speicherbare Videodauer und umgekehrt. Optionen: [1920x1080P]/[1280x720P]/[848x480P]/[720x480P]/[640x480P]/ [320x240P]. Zeitraffer-Videoauflösung Hier stellen Sie die Auflösung des Zeitraffer-Videos ein. Optionen: [8MP(3840x2160P)]/[5MP (3072x1728P)]/ [3MP(2304x1296P)]. Videolänge Hier legen Sie die Dauer der Aufnahme eines Videoclips fest. Die kürzeste Zeit beträgt 3 Sekunden und die längste Zeit 10 Minuten. Optionen: 3 Sekunden - 10 Minuten.11 Tonaufnahme Aktivieren Sie diese Funktion, um während der Videoaufnahme den Ton aufzunehmen. Optionen: [Ein]/[Aus]. Aufnahmeabstand Hier stellen Sie die Verzögerung der Aufnahme ein, wenn die Kamera Bewegung erkennt. Während des eingestellten Zeitraums zeichnet die Kamera keine Bilder oder Videos auf. Diese Funktion vermeidet, zu viel vom gleichen Ereignis zu speichern und Kapazität einzusparen. Optionen: 5 Sekunden - 60 Minuten.12 Empfindlichkeit des Bewegungssensors Hier stellen Sie die Empfindlichkeit des Sensors ein. In Innenräumen sind die Umwelteinwirkungen gering, wählen Sie „Gering“. Im Freien wählen Sie unter normalen Bedingungen „Mittel“. Wählen Sie „Hoch“, falls die Umwelteinwirkungen im Freien groß sind. Die Temperatur kann die Empfindlichkeit desSensors ebenfalls beeinflussen. „Hoch“ gilt für milde Temperaturen. „Gering“ gilt für tiefe Temperaturen. Optionen: [Gering]/[Mittel]/[Hoch]. Zielaufnahmezeit Hier stellen Sie die Soll-Aufnahmezeit ein. Wie im Bild unten zusehen, können Sie die Start- und Endzeit der Aufnahme einstellen. Die Kamera arbeitet nur in dem angegebenen Zeitfenster. Während der anderen Zeit verbleibt die Kamera imStandby-Modus. Optionen: [Ein]/[Aus].13 Settings Set target recording time Start： Stop： Hr：Min Hr：Min

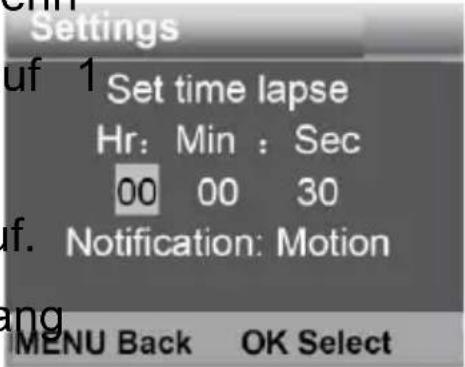

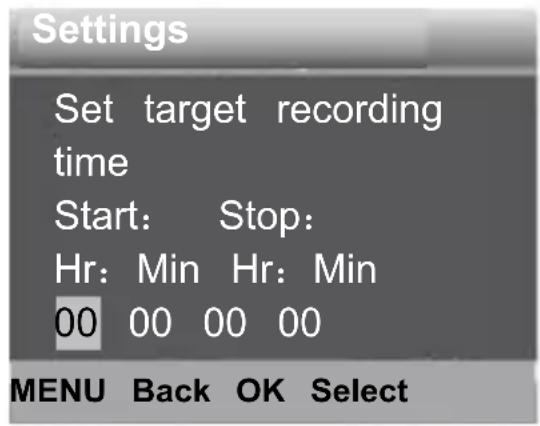

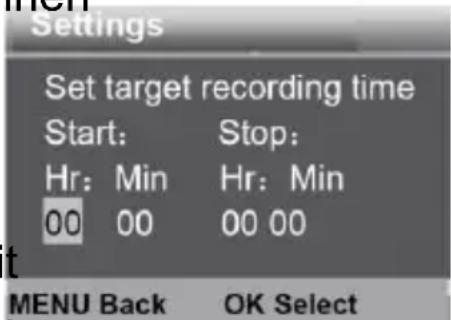

MENU Back OK Select Ziel-Aufnahmezeit 2 Hier legen Sie die zweite Ziel- Aufnahmezeit fest. . Optionen: [Ein]/[Aus]. Zeitrafferaufnahme Im Zeitraffermenü gibt es die folgenden drei Optionen. [Einzelbilder]: Die Kamera nimmt automatisch Bilder im eingestellten Zeitintervall auf. Wenn die Intervallzeit beispielsweise auf 1 Stunde eingestellt ist, nimmt die Kamera jede Stunde ein Foto auf. Um beispielsweise eine Pflanzenblüte zu beobachten, nimmt die Kamera 24 Fotos in 24 Stunden auf, um den gesamten Prozess der Blüte aufzuzeichnen. [Video]: Sie können die Intervallzeit14 einstellen. Der Bereich liegtzwischen 3 Sekunden und 24 Stunden. Wenn Sie das Intervall beispielsweise auf 1 Stunde einstellen, nimmt die Kamera jede Stunde ein Foto auf. Wenn die Kamera 24 Stunden lang arbeitet,gibt es 24 Fotos. Diese Fotos werden in ein Video umgewandelt. [Aus]: Hier schalten Sie die Zeitrafferfunktion aus. Sprache Hier stellen Sie die Bildschirmsprache ein.Optionen: [English]/[Deutsch]/[Dansk]/[Suomi]/[Svenska] /[Español]/[Français]/[Italiano]/[Dutch]/[Portugués]/[Czech]/[

].15 Daueraufnahme Stellen Sie die Kamera so ein, dass sie in Schleife aufnimmt. Wenn die Speicherkarte voll ist, werden die ältesten Aufnahmen gelöscht. Optionen: [Ein]/[Aus]. Zeit & Datum Hier stellen Sie das Datum und die Uhrzeit der Kamera ein. Datumformat: TT/MM/JJJJ, JJJJ/MM/TT, MM/TT/JJJJ. Zeitformat: 24 Stunden, 12 Stunden. Drücken Sie die Navigationstaste rechts zur Auswahl des Menüpunkts. Drücken Sie die Navigationstaste aufwärts/abwärts, um den Wert einzustellen. Dann drücken Sie zur Bestätigung OK. Optionen: [Zeit & Datum einstellen]/[Zeitformat]/[Datumsformat]. Fotostempel Hier stempeln Sie Datum und Uhrzeit auf Fotos. Optionen: [Zeit & Datum]/[Datum]/[Aus].16 Passwortschutz Hier legen Sie das Einschaltpasswort der Kamera fest. Das Passwort besteht aus vier Ziffern zwischen 0 und 9 und A-Z. Optionen: [Ein]/[Aus]. Akustisches Signal Hier aktivieren/deaktivieren Sie den Tastenton. Optionen: [Ein]/[Aus]. Speicherkarte formatieren Durch das Formatieren der Speicherkarte werden alle Daten dauerhaft gelöscht. Bevor Sie eine neue oder eine zuvor in einem anderen Gerät benutzte Speicherkarte verwenden, formatieren Sie bitte die Speicherkarte. Optionen: [Ja]/[Nein]. Seriennummer Hier stellen Sie die eindeutige Seriennummer für die Kamera ein. Die Seriennummer ist vierstellig und jede Stelle kann die Ziffern 0 bis 9 und die Buchstaben A bis Z enthalten. Optionen: [Ein]/[Aus].17 Einstellungen zurücksetzen Hier setzten Sie die Kamera auf die werkseitigen Standardeinstellungen für Passwort, Seriennummer usw. zurück. Optionen: [Ja]/[Nein]. Version Hier sehen Sie die Firmware-Informationen der Kamera. Fotos aufnehmen, Videos aufnehmen, Wiedergabe Stellen Sie den Modus-Umschalter auf „Test“. In diesem Modus können Sie manuell Fotos aufnehmen, Videos aufnehmen und Dateien wiedergeben. Fotos aufnehmen: Drücken Sie die Fototaste, um in den Fotomodus umzuschalten. Drücken Sie den Auslöser, um ein Foto aufzunehmen.

Videos aufnehmen: Drücken Sie die Videotaste, um in den Videomodus umzuschalten. Drücken Sie den Auslöser, um die Videoaufnahme zu starten. Drücken Sie erneut den Auslöser, um die Videoaufnahme zu beenden.18

Wiedergabe: Drücken Sie die Wiedergabetaste, um die Wiedergabeoberfläche aufzurufen. Drücken Sie die Pfeiltasten Aufwärts und Abwärts, um durch Fotos oder Videos zu navigieren. Um ein Video abzuspielen, drücken Sie die OK-Taste. Drücken Sie die OK-Taste erneut, um die Wiedergabe anzuhalten. Drücken Sie die Menütaste, um die Wiedergabe zu beenden. Drücken Sie die Wiedergabetaste erneut, um den Wiedergabemodus zu beenden. Wiedergabemenü:

1) Aktuelle Datei löschen: Löscht das aktuelle Foto oder Video.

Optionen: [Abbrechen]/[Löschen].

2) Alle Dateien löschen: Löscht alle Foto- und Videodateien auf

der Speicherkarte. Optionen: [Abbrechen]/[Löschen].

3) Diashow aktivieren: Gibt die Fotos als Diashow wieder.

Jedes Foto wird 3 Sekunden lang angezeigt. Drücken Sie OK, um die Wiedergabe zu beenden.

4) Überschreibschutz: Sperrt die Datei. Vermeidet das

versehentliche Löschen von Dateien. Optionen:[Auswahl schreibschützen]/[Alle schreibschützen]/[Auswahl entsperren]/[Alle entsperren].19 Betriebsmodus Stellen Sie den Modus-Umschalter auf „On“. Nach dem Einschalten der Kamera zeigt der Bildschirm einen 15 Sekunden dauernden Countdown an. Dann erlöschen die LEDs und der Bildschirm. Die Kamera beginnt unabhängig zu arbeiten und wechselt in den Standby-Modus. Wenn Wildtiere in den Erfassungsbereich des Bewegungssensors gelangen, wird die Kamera aktiviert und erkennt die Bewegung. Wenn sich Wildtiere weiterhin im Erfassungsbereich des Sensors bewegen, nimmt die Kamera automatisch Fotos oder Videos auf. Wenn Wildtiere den Erfassungsbereich des Sensors verlassen, wird die Kamera deaktiviert und kehrt in den Standby-Modus zurück.20 Nachtmodus Im Nachtmodus können die Bilder nur schwarz-weiß dargestellt werden. Bei einer langen Videoaufnahme am Abend kann eine niedrige Batteriekapazität einen großen Einfluss auf die Stabilität des Geräts haben. Nehmen Sie abends keine Videos mit niedriger Batteriekapazität auf. Wandhalterung Sie können die Kamera mit der mitgelieferten Wandhalterung an einer Wand oder an einem Baum befestigen. Vor der Montage der Wandhalterung vergewissern Sie sich, dass alle vorhandenen Schrauben angezogen sind. Die beste Montagehöhe beträgt ca. 1 m über dem Boden.21 Komponenten

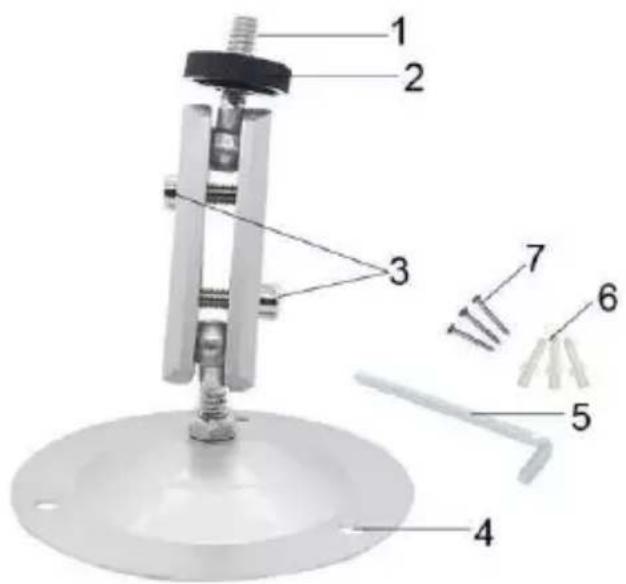

Wandhalterung montieren Benötigte Werkzeuge

6 mm Steinbohrer Kreuzschlitzschraubendreher22 Achtung Vergewissern Sie sich, dass am vorgesehenen Montageort keine Strom-, Wasser- oder Heizungsleitungen verlegt sind.

Die mitgelieferten Dübel sind nur für die Montage auf Beton oder Stein geeignet. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte Ihren Installationsort sorgfältig auf die Eignung der Dübel. Das verwendete Montagematerial muss für den jeweiligen Montageort geeignet sein. Wenden Sie sich im Zweifel an einen Fachmann. Installationsschritte

Markieren Sie die Bohrlöcher, indem Sie mit dem Fuß der Wandhalterung die Position der Bohrungen markieren.

Verwenden Sie eine Bohrmaschine mit einem 6 mm Bohrer, um die erforderlichen Löcher zu bohren. Setzen Sie die Dübel bündig mit der Wand ein.23

Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben an der Wand fest.

Montieren Sie die Kamera auf der Stativschraube und schrauben Sie die Kamera etwas an (ca. drei Umdrehungen). Drehen Sie die Kamera in die gewünschte Richtung und sichern Sie sie mit der Kontermutter.

Um die Kamera in ihre endgültige Position zu bringen, lösen Sie die beiden Gelenkbolzen etwas, richten Sie die Kamera aus und fixieren Sie die Position durch Anziehen der beiden Gelenkbolzen.24 Dateien auf Computer herunterladen Es gibt zwei Möglichkeiten, Dateien von der Speicherkarte auf einen Computer herunterzuladen: Durch Einsetzen der Speicherkarte im Kartenleser Durch Anschluss der Kamera über das mitgelieferte USB-Kabel am Computer. Kartenleser

1. Entfernen Sie die Speicherkarte aus der Kamera und setzen

Sie diese im Kartenleser ein. Schließen Sie dann den Kartenleser an einem Computer an.

2. Öffnen Sie „My Computer“ oder „Windows Explorer“ und

doppelklicken Sie auf das Symbol des Wechseldatenträgers, der für die Speicherkarte steht.

3. Kopieren Sie Bild- oder Videodateien von der Speicherkarte

auf Ihren Computer.25 Kamera über USB-Kabel am PC anschließen

1. Schließen Sie die Kamera über ein USB-Kabel am Computer

an. Schalten Sie die Kamera im Betriebsmodus TEST ein, damit wird „MSDC“ angezeigt.

2. Öffnen Sie „My Computer“ oder „Windows Explorer“. Das

Symbol für ein „Wechseldatenträger“ wird angezeigt. Doppelklicken Sie auf das Symbol „Wechseldatenträger“, um die Inhalte anzuzeigen. Alle Dateien sind im Ordner „DCIM“ gespeichert.

3. Kopieren Sie die Foto- oder Videodateien auf Ihren

Computer. Datenschutzbestimmungen In jedem Land/Bundesland gelten gesetzliche Datenschutzbestimmungen. Da diese Bestimmungen pro Land oder Bundesland unterschiedlich sein können, empfehlen wir Ihnen diese bei den jeweiligen zuständigen Behörden und Datenschutzbeauftragten einzuholen und diese auch zu beachten! In jedem Fall gilt: Überwachen Sie keine öffentlichen Bereiche wie Gehwege, Straßen, Parkplätze etc. Überwachen Sie niemals Mitarbeiter am Arbeitsplatz.26 Verstoßen Sie nicht gegen das Persönlichkeitsrecht oder das Recht auf das eigene Bild. Veröffentlichen Sie keine Bilder auf denen Personen zu sehen sind, deren ausdrückliches Einverständnis nicht vorliegt. Veröffentlichen Sie keine Bilder mit identifizierbaren KFZ Kennzeichen. Weisen Sie mit einem Schild auf die Foto- und Videoüberwachung hin und informieren Sie gegebenenfalls Nachbarn und Besucher. CE KENNZEICHEN Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen und signalisiert, dass das Gerät die Anforderungen aller für dieses Produkt gültigen EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist auf unserer Website www.braun-phototechnik.de direkt auf der Produktseite zu finden. BRAUN Photo Technik GmbH Merkurstr. 8 72184 Eutingen Germany www.braun-phototechnik.de [e-mail]1 User Manual ScoutingCam BLACK200A Mini2 Parts of the camera
